10 kanałowy interfejs ADC 12 bit USB na STM32

Dostępność: Niedostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 8,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł
Przesyłka pocztowa priorytetowa - 9,00 zł
Przesyłka pocztowa ekonomiczna - 8,00 zł
InPost Paczkomaty24 - 14,00 zł

Numer katalogowy: LCT-200

Stan magazynowy:

Stan produktu: Nowy

Cena: 40,00 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
10 kanałowy interfejs ADC 12 bit USB na STM32
LCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADC

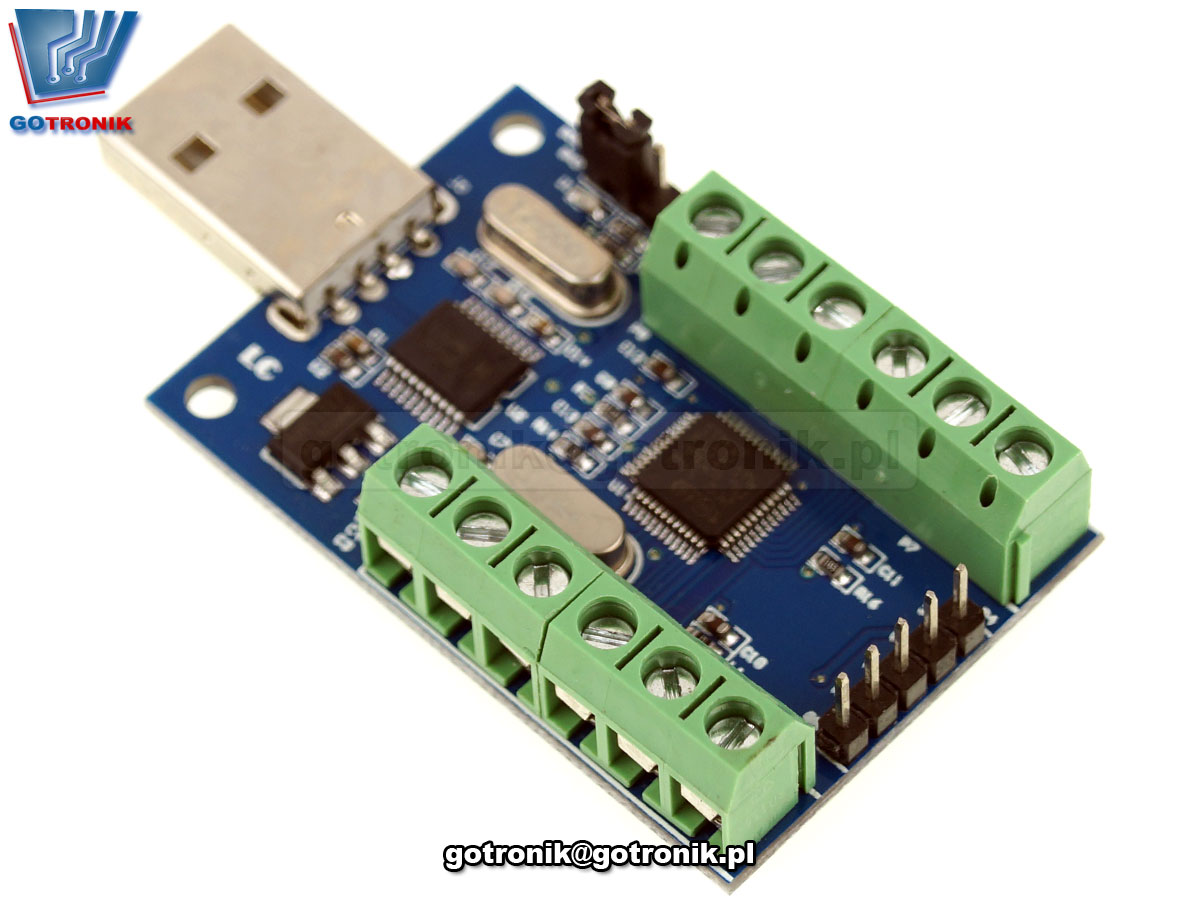

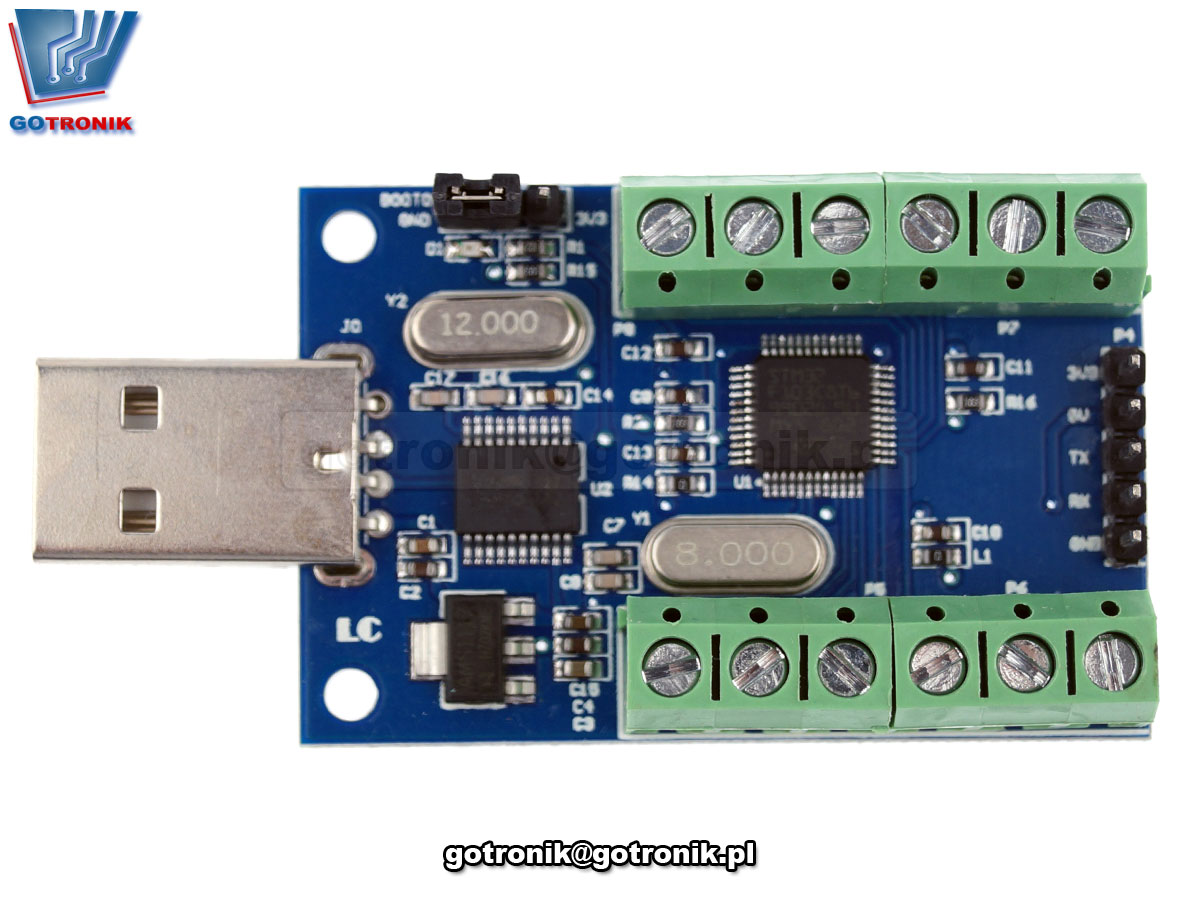

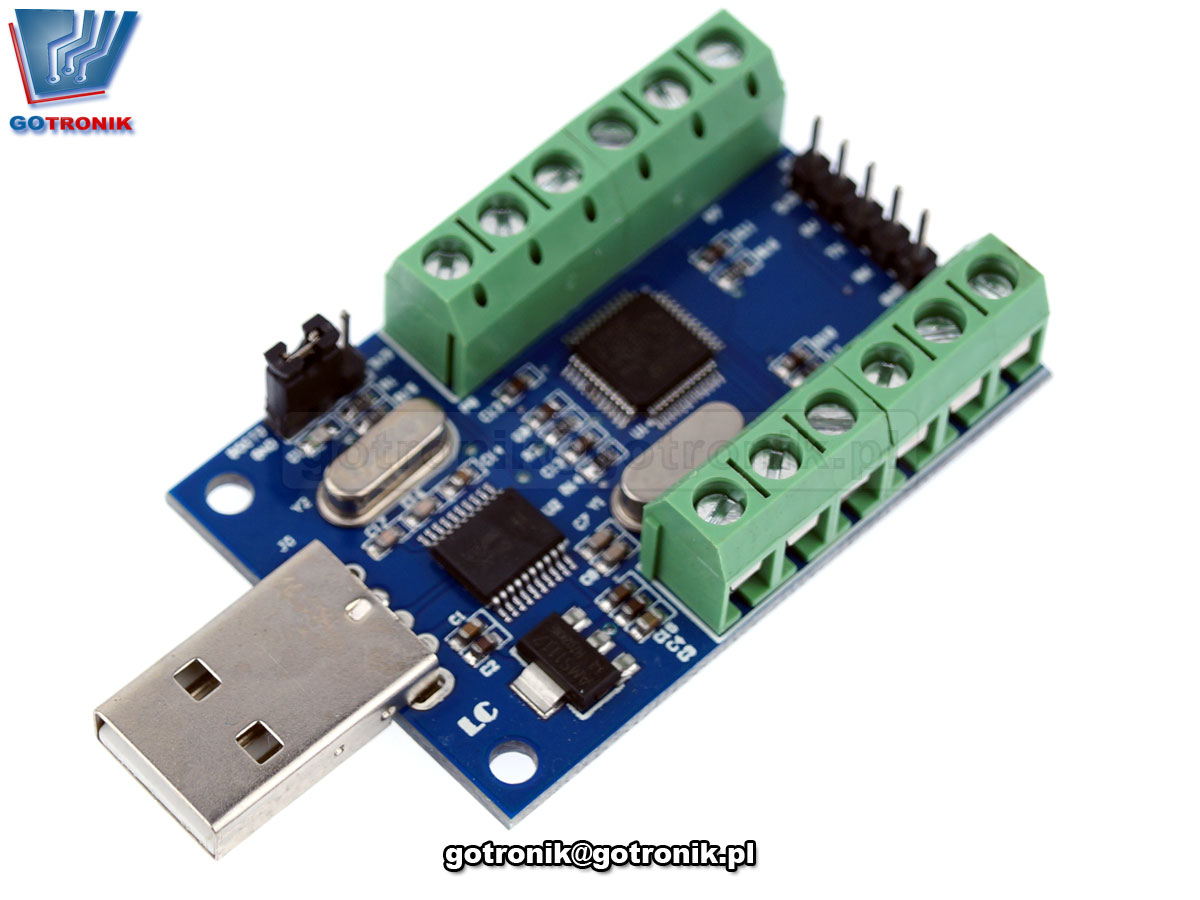

Moduł prostej karty akwizycji typu DAQ (Data Acquisition) wykorzystującej 10 kanałów wejściowych przetwornika ADC (analog digital converter = przetwornika analogowo cyfrowego) procesora STM STM32F103C8T6. Analogowe kanały wejściowe IN0...IN8 mają 12 bitową rozdzielczość przetwornika, co daje nam 4096 dyskretnych poziomów kwantyzacji. Maksymalne napięcie wejściowe wejścia to 3,3V. Łatwo zwiększyć zakres napięć wejściowych stosując np. dzielniki napięcia. Na płytce drukowanej PCB umieszczono układ konwertera transmisji szeregowej CH340 i wtyk USB do podłączenia do komputera. Przewody z sygnałem wejściowym łatwo przykręcimy do listw typu ARK.

LCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADCLCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADCLCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADC
dane techniczne:
  • moduł 10 kanałowego przetwornica ADC
  • moduł zbudowany w oparciu o mikrokontroler STM32F103C8T6
  • interfejs portu szeregowego CH340 USB
  • złącze gold-pin interfejsu szeregowego: sygnały Txd, Rxd, Gnd, Vcc 5V, Vcc 3,3V
  • 10 analogowych kanałów wejściowych
  • wejścia analogowe IN0 do IN9
  • zakres napięcia wejściowego: 0 do 3,3V
  • napięcie zasilania: 5,0V lub 3,3V
  • rozdzielczość przetwornika ADC: 12 bitów - 4096 poziomów kwantyzacji
  • złącza ARR do przykręcenia przewodów
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • wymiary płytki drukowanej: 50mm x 33mm
poniżej przykładowy zrzut ekranu z odczytem napięcia wejściowego:
--> IN0 do IN4 napięcie wejściowe = 0V
--> IN5 do IN9 napięcie wejściowe = 3,3V
LCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADC

LCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADC
LCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADC LCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADCLCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADCLCT-200 Interfejs USB 10-kanałowy 12-bitowy transfer danych ADC STM32 Komunikacja UART ADC
