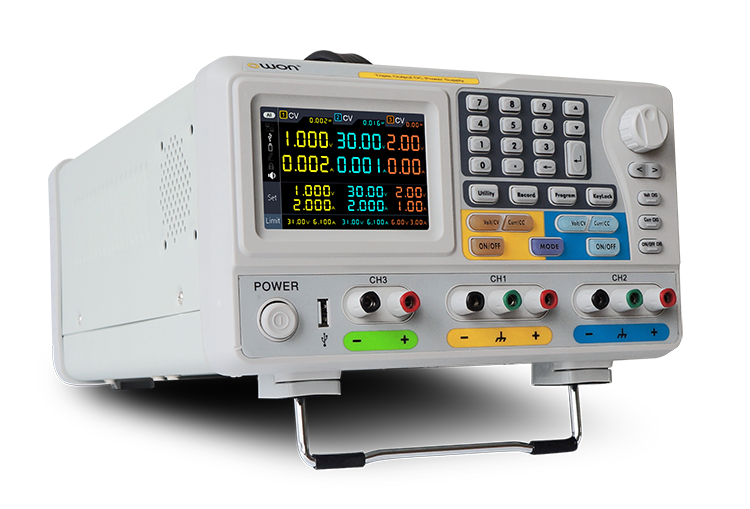

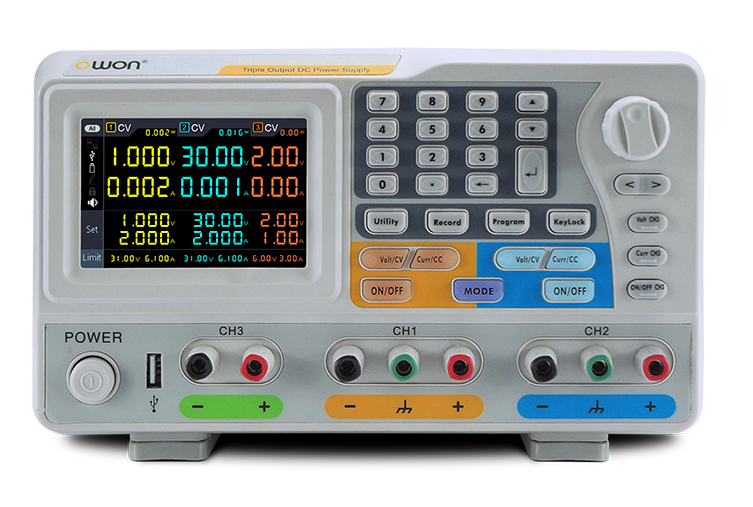

3-kanałowy programowalny zasilacz laboratoryjny ODP3033 0-30V 0-3A 198W OWON

Programowalny zasilacz laboratoryjny OWON ODP3033 to zaawansowane urządzenie pomiarowo-zasilające prądu stałego, zaprojektowane z myślą o inżynierach, serwisantach oraz placówkach badawczych. Model ten oferuje 3 niezależnie sterowane kanały dwa o parametrach 0-30V/3A oraz jeden 0-6V/3A, zapewniając łączną moc wyjściową na poziomie 198W. Urządzenie jest niezastąpione przy zasilaniu, testowaniu i diagnozowaniu układów elektronicznych. Charakteryzuje się niezwykle wysoką rozdzielczością odczytu i ustawień wynoszącą 1mV / 1mA oraz ultraniskim poziomem szumów i tętnień, co gwarantuje, że proces zasilania nie wprowadzi niepożądanych zakłóceń do testowanego obwodu.

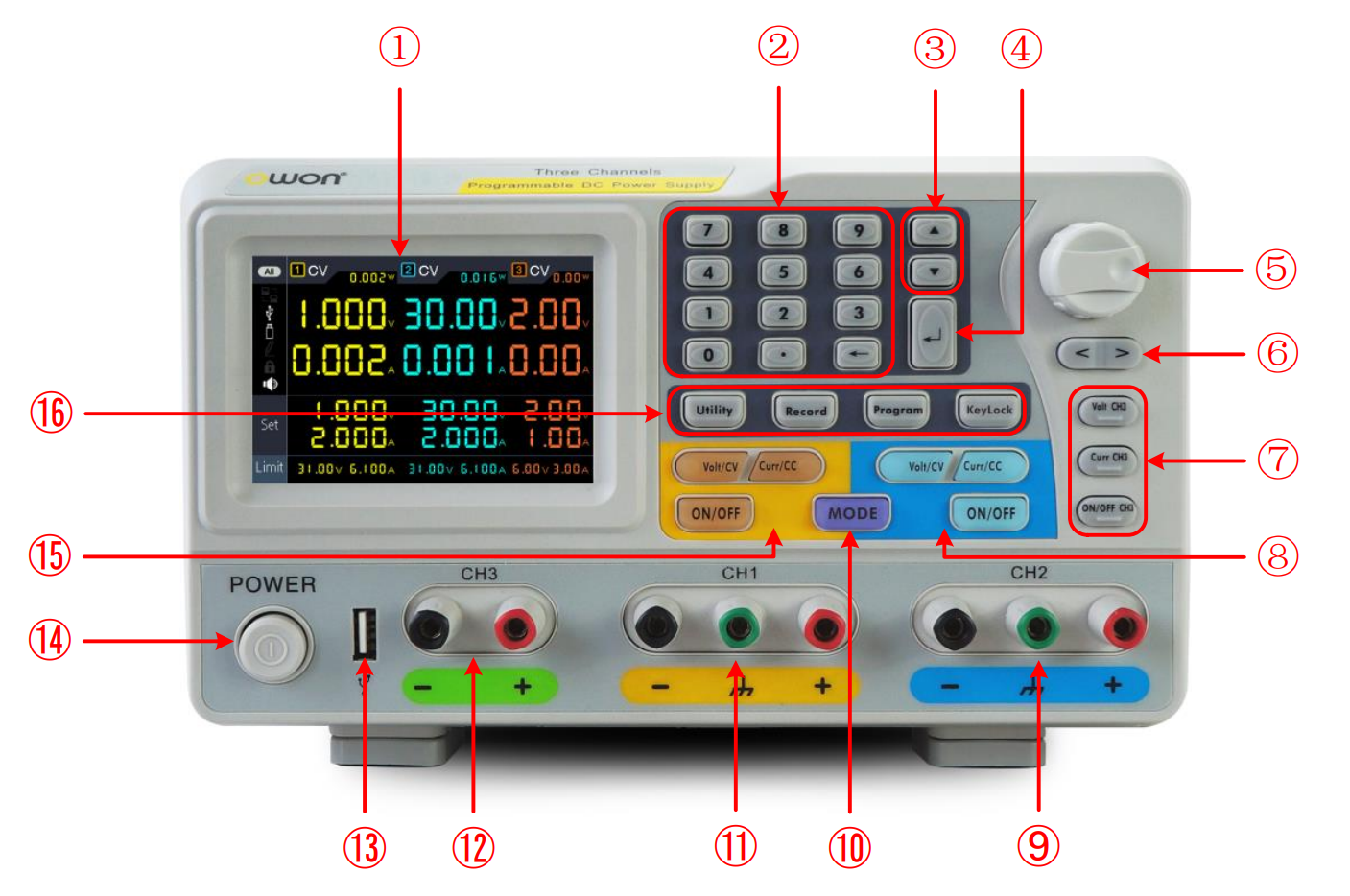

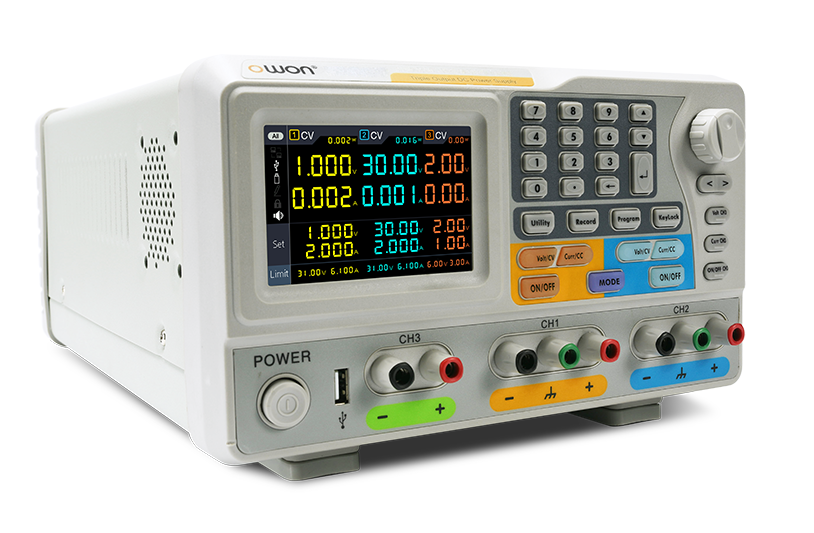

Solidna obudowa zasilacza skrywa nowoczesne komponenty oraz inteligentny system automatycznego chłodzenia, co zapewnia długotrwałą i bezawaryjną pracę. Na przednim panelu znajduje się czytelny, 4-calowy, kolorowy wyświetlacz LCD, ergonomiczna klawiatura numeryczna, pokrętło nawigacyjne oraz dedykowane przyciski kontrolne dla każdego z kanałów. Zasilacz wyposażono w szereg innowacyjnych funkcji, w tym automatyczne przełączanie między trybami CV  i CC w zależności od obciążenia, wsparcie dla 100 grup timerów oraz funkcję rejestratora danych do 10 000 wpisów, która umożliwia graficzne śledzenie zmian parametrów na ekranie. Zasilacz wspiera komunikację SCPI i LabVIEW, a bogaty interfejs pozwala na pełną integrację w zautomatyzowanych systemach pomiarowych.

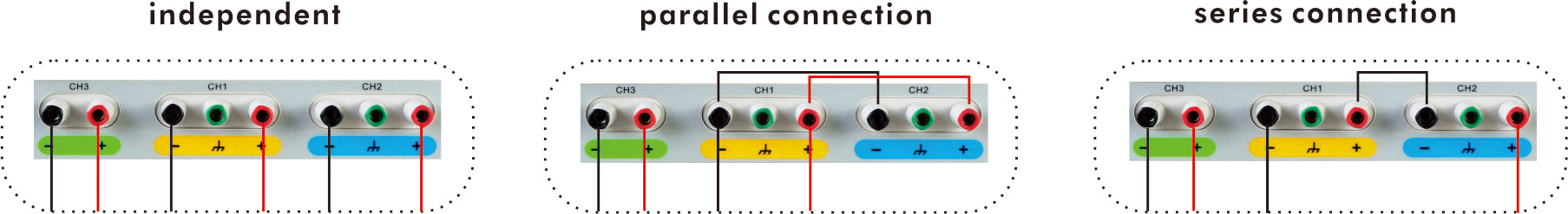

Potrójne wyjście

3 niezależne kanały funkcjonujące jako 3 oddzielne zasilacze, dzięki połączeniu równoległemu lub szeregowemu zakres mocy wyjściowej pojedynczego kanału może zostać zwiększony.

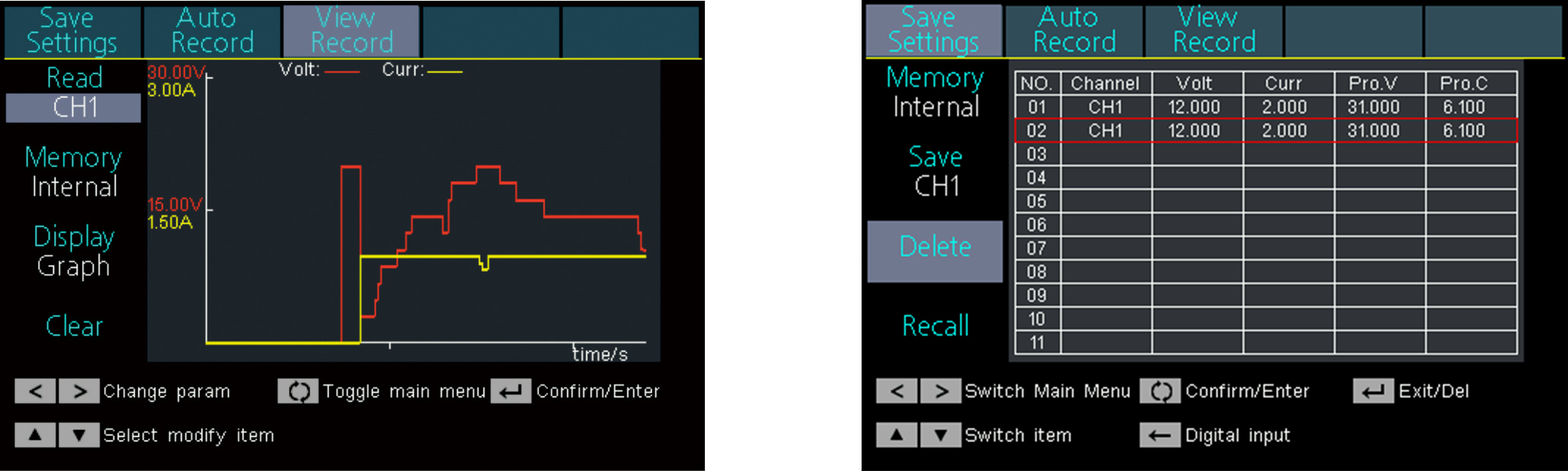

Kreatywna funkcja rejestracji danych

Pozwala na monitorowanie zmieniającego się stanu systemu zasilania i wyświetlanie zarejestrowanych danych na wykresie.

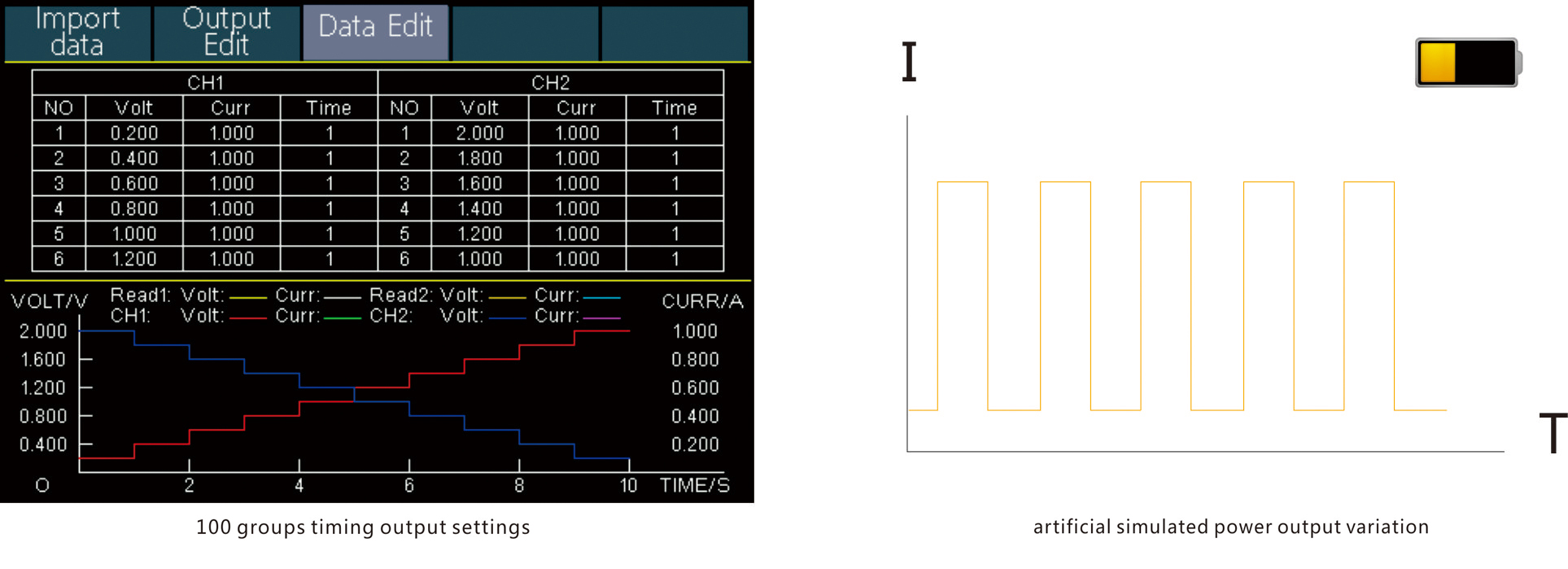

Wyjście czasowe

Obsługa 100 grup ustawień wyjścia czasowego. Krzywa mocy wyjściowej może być regulowana za pomocą komputera PC lub z poziomu samego urządzenia. Funkcja ma zastosowanie m.in. do sztucznego symulowania wahań mocy wyjściowej.

Automatyczne przełączanie CV / CC

Wraz ze zmianą obciążenia, zasilacz automatycznie przełącza się pomiędzy trybami CV oraz CC.

Przykład działania: w sytuacji, gdy ustawisz napięcie 10V przy prądzie 1A, a rzeczywisty pobór prądu nie przekracza 1A, zasilacz pracuje w trybie CV, a wyjście zasilania dostosowuje się odpowiednio do obciążenia. Natomiast, gdy rzeczywisty pobór prądu zaczyna przekraczać 1A, urządzenie automatycznie ograniczy prąd i przełączy się w tryb CC – wyjście zasilania będzie od tego momentu odpowiednio dostosowywać się do obciążenia. Automatyczne przełączanie CV / CC jest realizowane wewnątrz zasilacza i nie wymaga żadnej interwencji ze strony użytkownika.

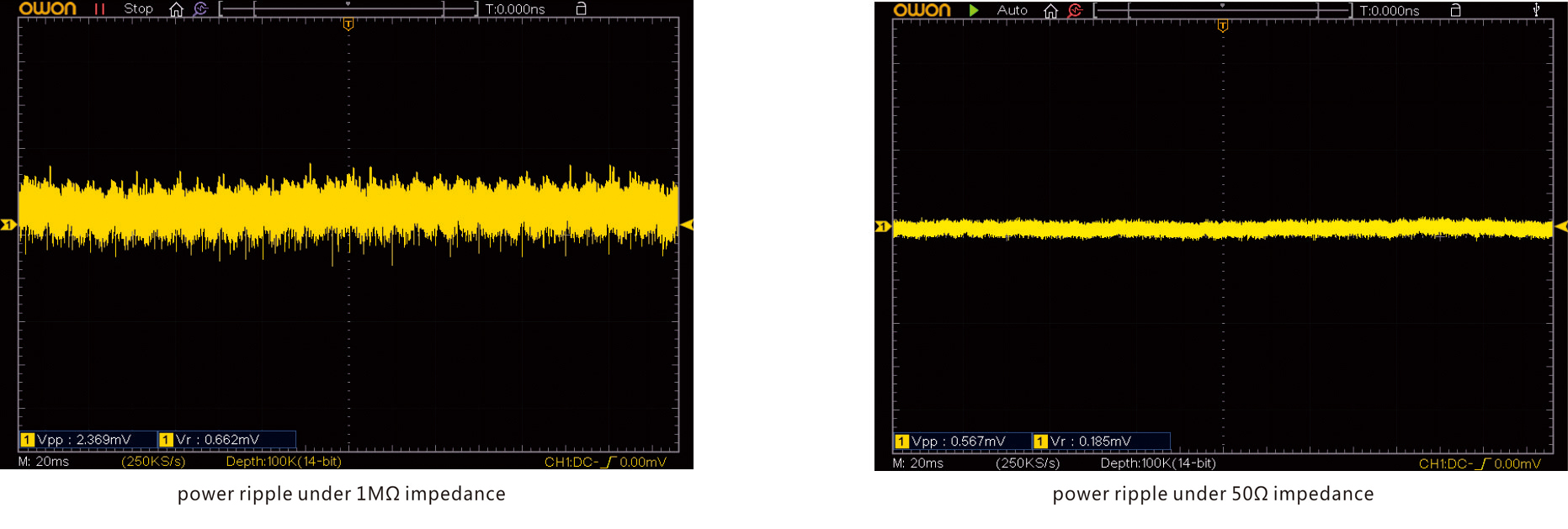

Niskie tętnienia / Niski poziom szumów

Urządzenia z serii OWON ODP charakteryzują się bardzo niskimi tętnieniami oraz bardzo niskim poziomem szumów, co sprawia, że nie wywierają one niemal żadnego wpływu na testowane obwody elektroniczne.

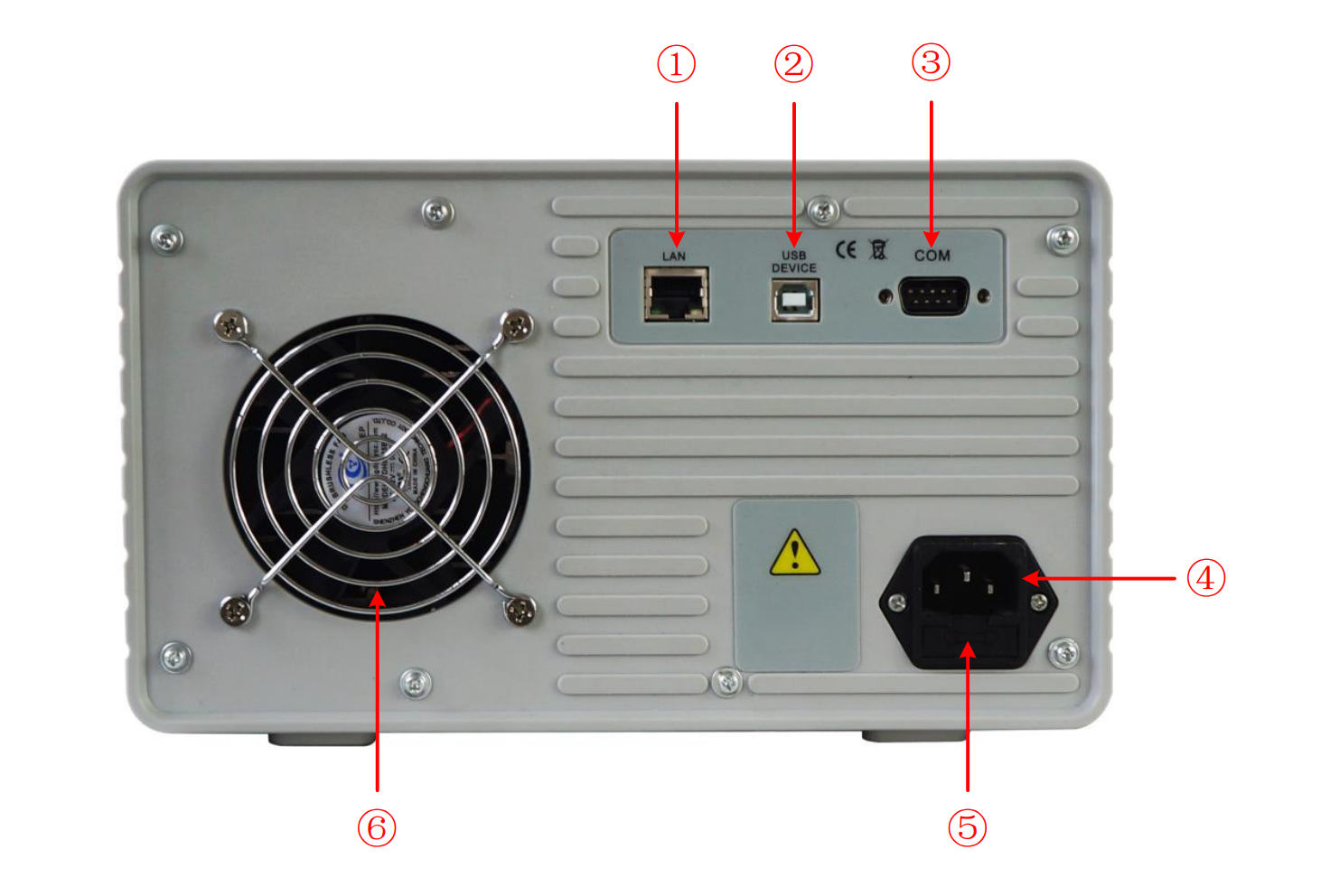

1. Złącze LAN: podłączenie do sieci w celu zdalnego sterowania
2. Złącze USB Device: Pport do komunikacji z komputerem PC
3. Złącze COM: port szeregowy do komunikacji z urządzeniami zewnętrznymi
4. Gniazdo zasilania
5. Bezpiecznik
6. Wentylator


Kluczowa specyfikacja i funkcje produktu

• - Marka: OWON
• - Model: ODP3033
• - Ilość kanałów: 3
• - Moc maksymalna: 198 W
• - Napięcie/Prąd wyjściowy (CH1 i CH2): 0 - 30 V / 0 - 3 A
• - Napięcie/Prąd wyjściowy (CH3): 0 - 6 V / 0 - 3 A
• - Rozdzielczość ustawień i odczytu: 1 mV / 1 mA
• - Szumy i tętnienia: ≤4mVp-p / ≤1mVrms
• - Szumy i tętnienia: ≤5mArms
• - Tryby pracy wyjść: niezależny, szeregowy, równoległy
• - CV / CC: automatyczne przełączanie między stałym napięciem a stałym prądem
• - Wyświetlacz 4-calowy ekran LCD o wysokiej rozdzielczości
• - Rejestrator danych: pojemność do 10 000 grup (śledzenie i wyświetlanie parametrów na wykresie)
• - Funkcja programowania czasowego: pamięć na 100 grup
• - OVP i OCP
• - System automatycznego chłodzenia
• - Interfejsy komunikacyjne: USB Host, USB Device, RS232, port LAN
• - Zgodność z protokołami: SCPI oraz pełne wsparcie dla środowiska LabVIEW
• - Temperatura środowiska pracy: 0℃ - 40℃
• - Złącza przedniego panelu: terminale wyjściowe CH1, CH2, CH3, port USB Host

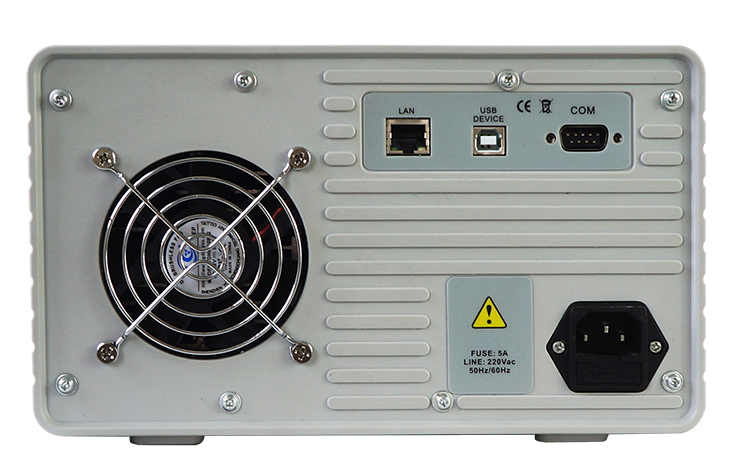

• - Złącza tylnego panelu: LAN, RS232, USB Device, gniazdo zasilania, bezpiecznik
• - Wymiary: 250 mm (szer.) x 158 mm (wys.) x 358 mm (gł.)
• - Waga: 9.80 kg

Dodatkowa dokumentacja techniczna:

	▶ User manual for ODPSeries Triple Output Power Supply
	▶ PC software for OWON triple output ODP series PSU
	▶ Programming manual for ODP Series Power Supply

Zestaw zawiera

• 1 x Zasilacz laboratoryjny OWON ODP3033
• 1 x Kabel zasilający (AC)
• 1 x Przewód komunikacyjny USB
• 1 x Zapasowy bezpiecznik liniowy
• 1 x Instrukcja obsługi
• 1 x Oryginalne opakowanie
