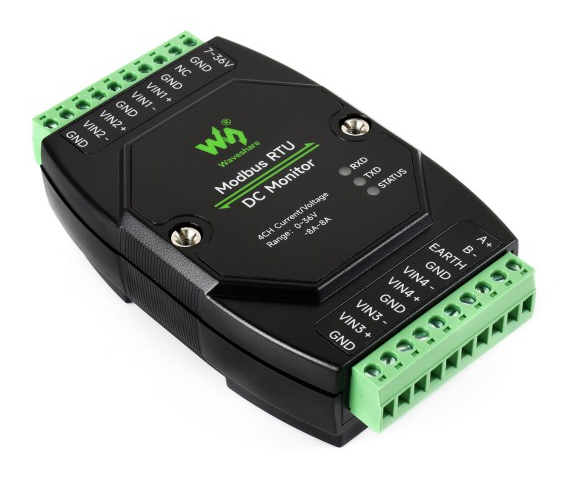

4-kanałowy moduł monitorowania DC Modbus RTU RS485 Waveshare

Modbus RTU DC Monitor marki Waveshare to profesjonalny, przemysłowy moduł pomiarowy, zaprojektowany do jednoczesnego, 4-kanałowego monitorowania prądu, napięcia oraz mocy. Urządzenie to jest idealnym rozwiązaniem dla zaawansowanych systemów automatyki, szaf sterowniczych oraz instalacji wymagających precyzyjnego nadzoru nad zasilaniem prądem stałym. Wykorzystując sprawdzony standard komunikacji RS485 z protokołem Modbus RTU, moduł oferuje niezawodną wymianę danych. Kluczowe parametry obejmują szeroki zakres pomiaru napięcia od 0 do 36V oraz dwukierunkowy pomiar prądu do ±8A. Dzięki zastosowaniu 16-bitowego przetwornika o wysokiej precyzji, urządzenie gwarantuje niezwykle dokładne i powtarzalne wyniki z rozdzielczością na poziomie 0.8mA.

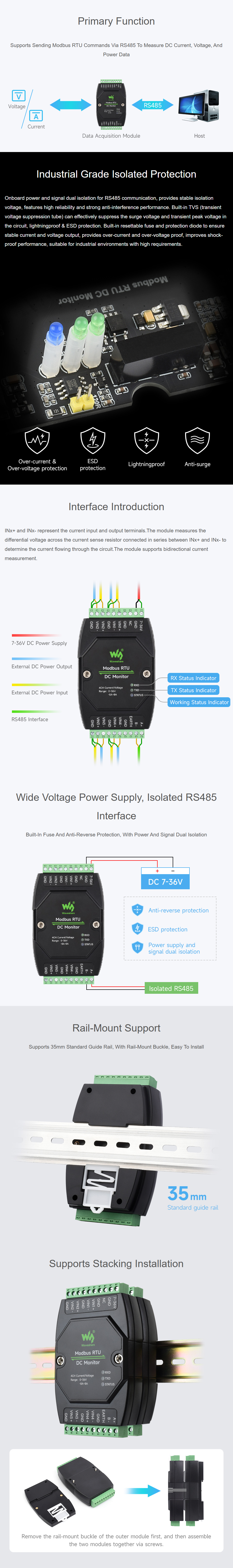

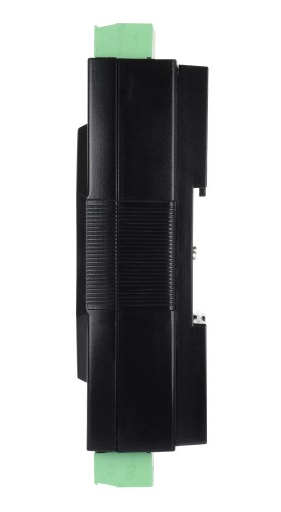

Urządzenie charakteryzuje się wyjątkowo przemyślaną i wytrzymałą obudową, która została przystosowana do standardowego montażu na szynie DIN (35 mm). Innowacyjna konstrukcja wspiera układanie modułów w stosy, co pozwala na oszczędność miejsca w szafach rozdzielczych. Bezpieczeństwo i stabilność pracy stoją tu na najwyższym poziomie dzięki zastosowaniu podwójnej izolacji zasilania i sygnału dla magistrali RS485. Wewnątrz modułu zintegrowano szereg zabezpieczeń: bezpieczniki polimerowe, diody ochronne TVS chroniące przed przepięciami i wyładowaniami elektrostatycznymi, a także wbudowany regulator napięcia obsługujący szeroki zakres zasilania. Z przodu obudowy znajdują się 3 czytelne diody LED informujące o statusie pracy mikrokontrolera oraz trwającej transmisji i odbiorze danych (TXD, RXD).

Kluczowa specyfikacja

• - Marka: Waveshare
• - Model: Modbus RTU DC Monitor
• - 4 niezależne kanały pomiarowe
• - Napięcie zasilania modułu: 7 ~ 36V DC
• - Zakres pomiaru napięcia: 0 ~ 36V DC
• - Zakres pomiaru prądu: ±8A (obsługa pomiaru dwukierunkowego)
• - Rozdzielczość pomiaru: 0.8mA
• - Wbudowany rezystor pomiarowy: 0.002Ω ±1%
• - : 16-bitowy przetwornik ADC o wysokiej precyzji akwizycji
• - Interfejs komunikacyjny: RS485
• - Obsługiwany protokół: Modbus RTU
• - Prędkość transmisji: 4800, 9600 (domyślna), 19200, 38400, 57600, 115200, 128000, 256000 bps
• - Format komunikacji: 9600, N, 8, 1
• - Konfigurowalny adres od 1 do 255
• -Zintegrowana, izolacja typu unibody, nie wymaga dodatkowego zasilania dla odizolowanego terminala
• - Izolacja sygnału oparta na transoptorach dla wysokiej niezawodności i odporności na zakłócenia
• - Wbudowany bezpiecznik polimerowy, ochrona przeciwprzepięciowa, ochrona przed zbyt wysokim prądem i napięciem, ochrona odgromowa, antystatyczna
• - Bezpośredni pomiar napięcia, prądu oraz przeliczanie mocy dla każdego kanału osobno

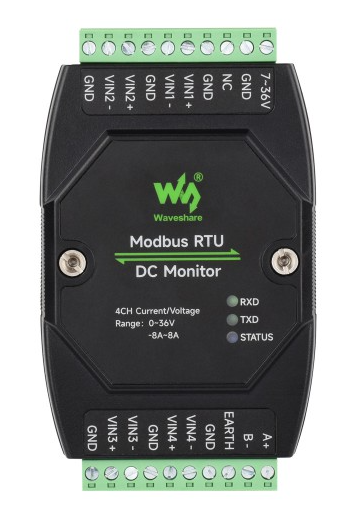

• - Diody wskaźnikowe LED: STATUS (działanie MCU), TXD (transmisja RS485), RXD (odbiór RS485)
• - Złącza prądowe oznaczone jako INx+ oraz INx-

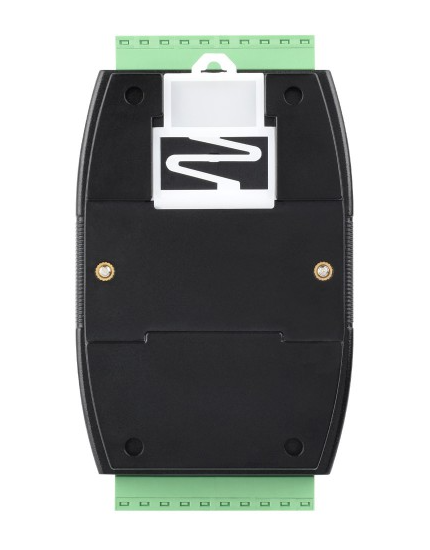

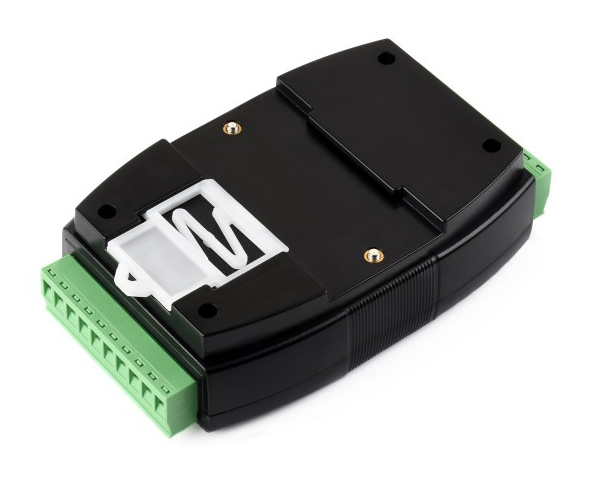

• - Montaż na szynę DIN,  konstrukcja modułowa

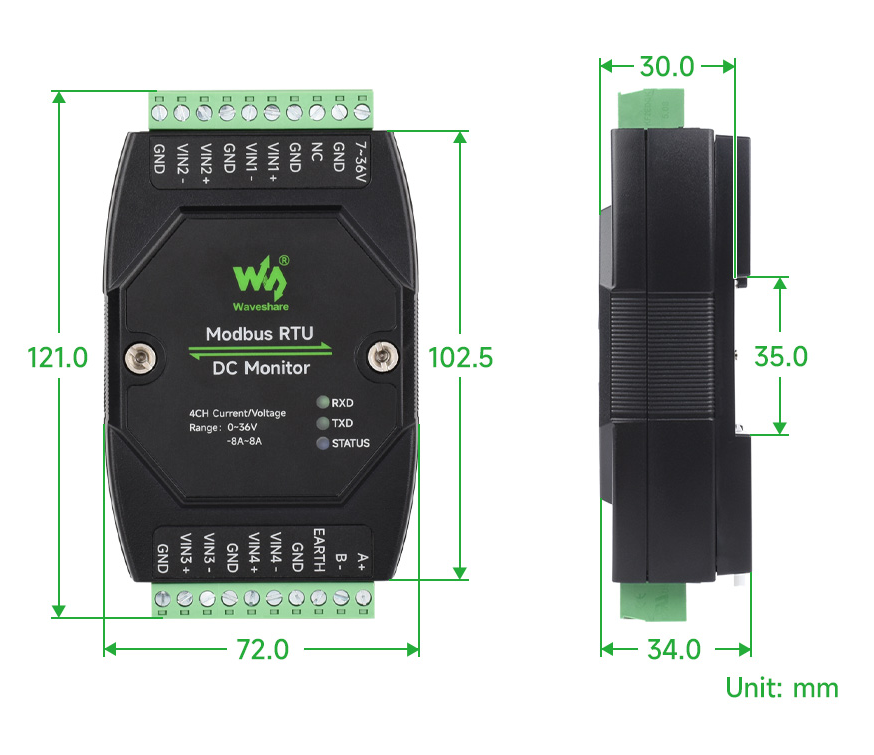

• - Wymiary urządzenia: 121.0 x 72.0 x 34.0 mm
• - Waga: 0.152 kg

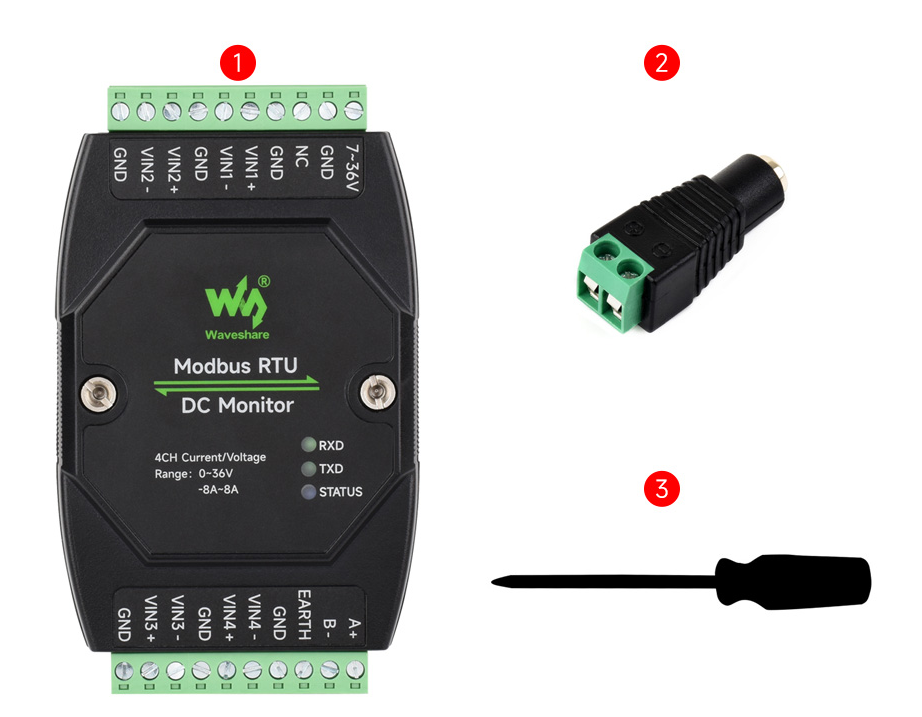

Zestaw zawiera 1 x Moduł Modbus RTU DC Monitor 1 x Adapter terminala zasilania 1 x Śrubokręt 1 x Oryginalne opakowanie
