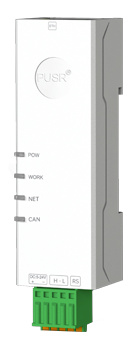

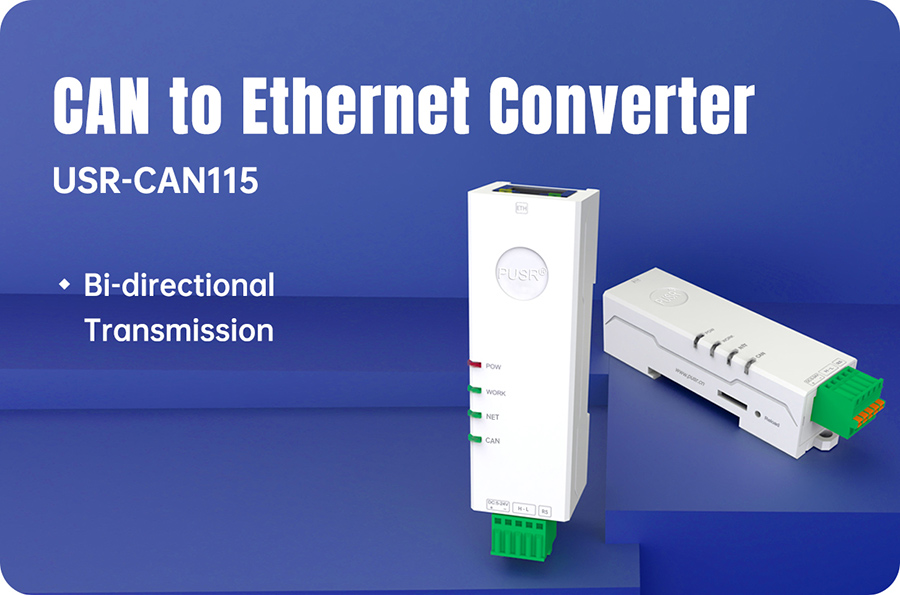

Konwerter CAN na Ethernet DIN USR-CAN115

Ultra-kompaktowa brama CAN-to-IP

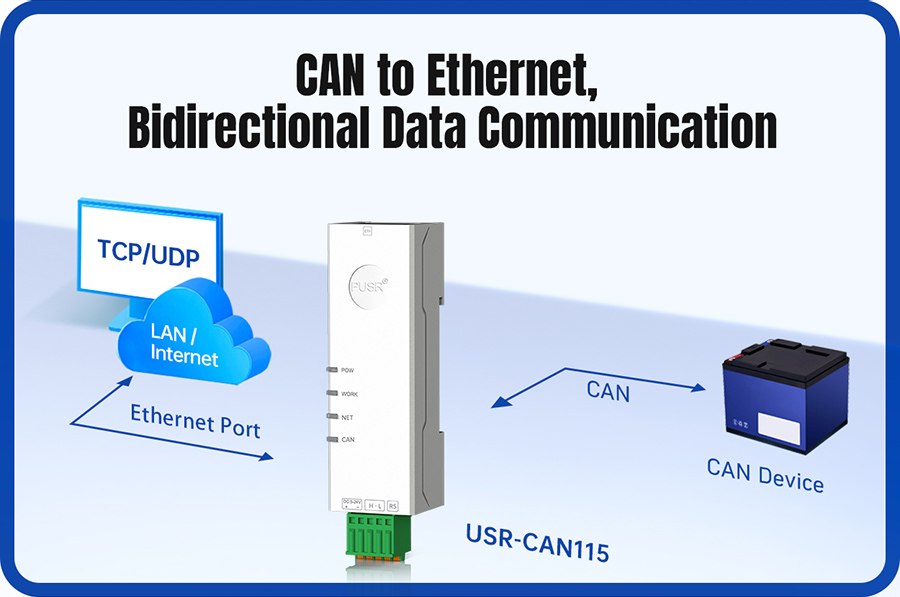

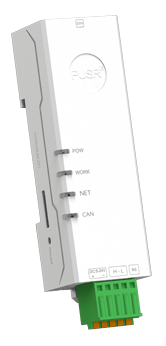

USR-CAN115 to ultrakompaktowy, przemysłowy konwerter, który umożliwia dwukierunkową transmisję danych między magistralą CAN (CAN 2.0A/2.0B) a siecią Ethernet. Dzięki "szminkowemu" rozmiarowi (74 x 24 x 22 mm) doskonale nadaje się do montażu na szynie DIN w ciasnych szafach sterowniczych, minimalizując zajmowaną przestrzeń. Urządzenie zapewnia niezawodną konwersję protokołów w aplikacjach takich jak elektronika samochodowa, ładowarki do pojazdów elektrycznych czy automatyka przemysłowa.

Zaawansowane funkcje sieciowe

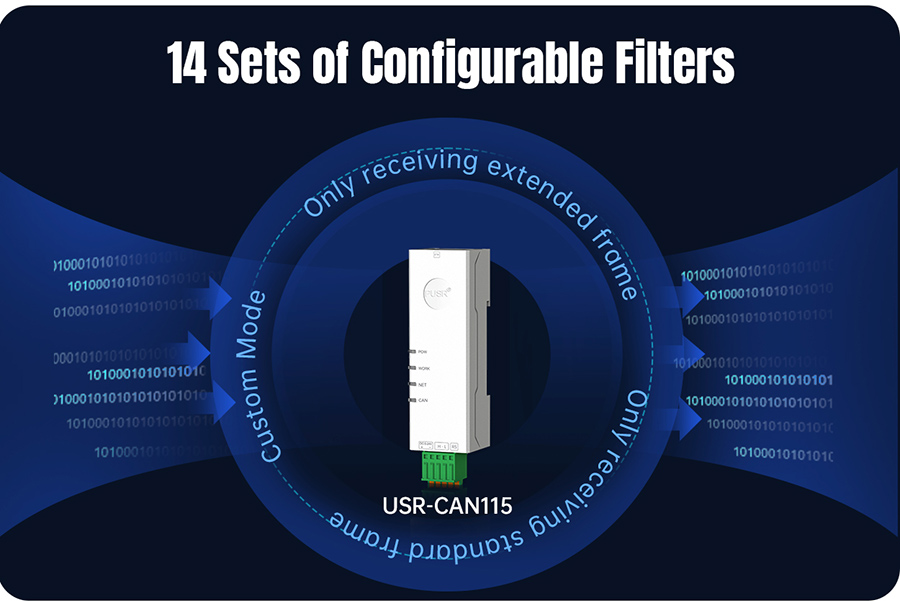

Konwerter wspiera elastyczne tryby pracy: TCP Server, TCP Client, UDP Server oraz UDP Client, co pozwala na łatwe dopasowanie do architektury sieciowej użytkownika. Kluczową funkcją jest zaawansowany system filtrowania ramek CAN – możliwość konfiguracji do 14 zestawów filtrów – co pozwala na precyzyjną obróbkę danych i eliminację niepotrzebnego ruchu sieciowego. Użytkownik ma pełną kontrolę nad konfiguracją prędkości transmisji CAN (od 5 kbps do 1 Mbps).

Wytrzymałość i niezawodność przemysłowa

USR-CAN115 został zaprojektowany do stabilnej pracy w skrajnie trudnych warunkach: wytrzymuje temperaturę od -40°C do +85°C. Posiada ochronę EMC na poziomie 3 oraz podwójny system Watchdog (sprzętowy i programowy), który zapewnia ciągłość działania i automatyczny powrót do pracy po błędach. Szeroki zakres zasilania (5-24 V DC) z zabezpieczeniem przed odwrotną polaryzacją dodatkowo zwiększa bezpieczeństwo i niezawodność instalacji.



Kluczowe parametry

• miniaturowy rozmiar i zasilanie: urządzenie ma ultrakompaktowe wymiary 74 x 24 x 22 mm i jest przeznaczone do montażu na szynie DIN. zasilane szerokim napięciem 5 ~ 24 V DC (zalecane 12 V / 1 A)
• interfejsy CAN i ethernet: Posiada port CAN (zgodny z CAN 2.0A/B) z wbudowanym rezystorem terminującym 120Ω i konfigurowalną prędkością do 1000 kbps, oraz port Ethernet RJ45 (10/100 Mbps)

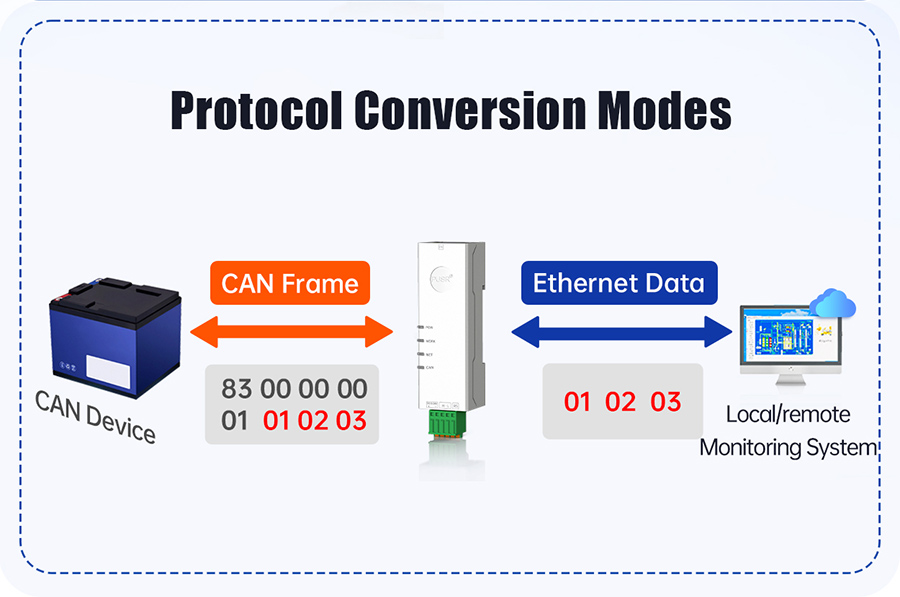

• zaawansowana konwersja danych: obsługuje 3 tryby konwersji (Transparentny, Transparentny z ID, Standardowy) oraz zaawansowane filtrowanie ramek CAN ID (do 14 grup) i niestandardowe pakietowanie czasowe/liczbowe
• wytrzymałość przemysłowa: pracuje w ekstremalnym zakresie temperatur od -40°C do +85°C i jest chroniony przed zakłóceniami EMC Level 3 (ESD do 8 kV, Surge do 2 kV), co zapewnia stabilność
• protokoły i zarządzanie: wspiera tryby sieciowe TCP Server/Client, UDP Server/Client. Umożliwia aktualizację firmware z PC oraz konfigurację za pomocą komend AT command lub dedykowanego oprogramowania

Zestaw zawiera:

• 1 x Konwerter USR-CAN115
• 1 x oryginalne opakowanie

dodatkowe materiał do pobrania:

	[User Manual]USR-CAN115
	[Specification] USR-CAN115

Narzędzia:

[Setup Software] USR-CAN112/114/115 -V1.0.6.0
