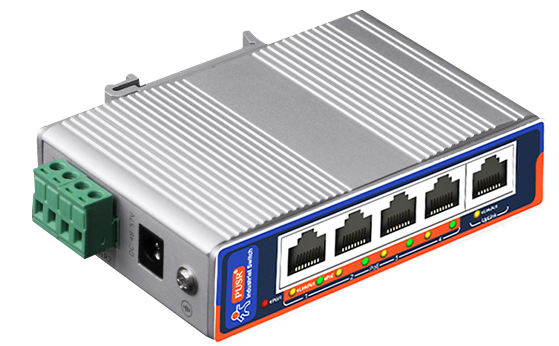

USR-ISF1005P 5-portowy przemysłowy switch PoE 100Mbps PUSR

Przemysłowy, niezarządzalny switch PUSR USR-ISF1005P to niezawodne rozwiązanie integrujące funkcje transmisji danych z jednoczesnym dostarczaniem zasilania w technologii Power over Ethernet. Urządzenie zostało zaprojektowane z myślą o trudnych warunkach środowiskowych, oferując łącznie 5 portów Fast Ethernet 10/100Mbps – z czego 4 porty pełnią funkcję wyjść PoE, a jeden działa jako port Uplink do podłączenia sieci nadrzędnej. Switch jest w pełni zgodny z międzynarodowymi standardami IEEE 802.3af oraz IEEE 802.3at, pozwalając na dostarczenie do 30W mocy na pojedynczy port, przy maksymalnym całkowitym budżecie zasilania wynoszącym 60W. Funkcja automatycznej detekcji urządzeń PD gwarantuje, że podłączenie sprzętu bez obsługi PoE nie spowoduje jego uszkodzenia – switch dostarczy w takim przypadku wyłącznie transmisję danych. Idealnie nadaje się on do systemów monitoringu wizyjnego, punktów dostępowych Wi-Fi oraz systemów automatyki przemysłowej, redukując koszty okablowania.



Moduł wyróżnia się wyjątkową odpornością, z bezproblemową pracą w skrajnych temperaturach otoczenia od -40°C do +85°C. Zamknięty jest w kompaktowej i w pełni uszczelnionej, aluminiowej obudowie ze stopniem ochrony IP40, zapobiegającej wnikaniu pyłu i zapewniającej wydajne, pasywne odprowadzanie ciepła. Projekt urządzenia kładzie ogromny nacisk na stabilność pracy: zastosowano w nim sprzętowe zabezpieczenia przed falami przepięciowymi rzędu 6KV, wyładowaniami elektrostatycznymi oraz zjawiskami EFT, co potwierdza spełnienie wymogów przemysłowej klasy kompatybilności elektromagnetycznej. Elastyczność instalacyjną wspiera unikalny system potrójnego zasilania – switch posiada tradycyjne gniazdo DC dla prostych wdrożeń komercyjnych oraz 4-pinowe złącze terminalowe dla podwójnego, redundantnego zasilania stosowanego w automatyce. Automatyczne przełączanie pomiędzy źródłami, zintegrowana ochrona przed odwrotną polaryzacją i zwarciem, a także montaż na standardowej szynie DIN gwarantują absolutną ciągłość działania sieci.



Zalety produktu     Odporność na ekstremalne temperatury: -40°C ~ 85°C Gwarancja zasilania 3-drożnego (DC48–57V): interfejs DC typu plug-and-play; podwójne terminale zasilania z redundantnym zasilaniem.  Wysokiej jakości obudowa ze stopu aluminium: wydajne odprowadzanie ciepła.  Jakość przemysłowa: konstrukcja odporna na przepięcia i wyładowania do 6KV.  Montaż na szynie DIN: kompaktowy rozmiar, łatwa instalacja.  Stopień ochrony IP40: całkowicie szczelna konstrukcja, odporna na kurz i piasek.
	Podstawowe funkcje   Dla systemów bezpieczeństwa niskoprądowych – zasilanie i transmisja sieciowa Przemysłowe przełączniki PoE (Power over Ethernet) mogą być stosowane w systemach bezpieczeństwa niskoprądowych. Są to urządzenia sieciowe umożliwiające jednoczesną transmisję danych i zasilania do kamer oraz punktów dostępowych AP za pomocą kabli Ethernet.
Przewodnik wyboru PUSR oferuje szeroką gamę przemysłowych przełączników PoE.     Strategia wyboru dla stabilnej i płynnej pracy kamer Zaleca się wybór przełączników o wyższej mocy wyjściowej PoE oraz gigabitowej przepustowości. W przypadku okablowania należy preferować przewody kategorii 5e i 6, aby zapewnić kompatybilność z przyszłymi nowymi lub modernizowanymi urządzeniami.
	Przystosowane do ekstremalnych temperatur i trudnych warunków   Szeroki zakres temperatur pracy od -40°C do +85°C umożliwia instalację w wymagających środowiskach, zarówno przy bardzo wysokich, jak i bardzo niskich temperaturach.
Przemysłowa ochrona przeciwprzepięciowa i zabezpieczenie 6KV   Produkt posiada wbudowany układ ochrony obwodów, który utrzymuje napięcia przepięciowe w bezpiecznym zakresie. Spełnia krajową normę EMC 3B, zwiększając niezawodność i stabilność urządzenia.
	Trójtorowe zabezpieczenie zasilania 1-drożne zasilanie DC Plug and play – spełnia wymagania zasilania w zastosowaniach komercyjnych.   2-drożna redundantna kopia zapasowa zasilania terminalowego Automatyczne przełączenie na inne źródło zasilania w przypadku awarii jednego z nich.   Ochrona przed odwrotnym podłączeniem: Obsługa ochrony przed zamianą biegunów dodatnich i ujemnych, zapobiegająca uszkodzeniu urządzenia wskutek błędnego podłączenia.   Ochrona przeciwzwarciowa: Możliwość szybkiego odcięcia zasilania w przypadku zwarcia, co zapobiega dalszym awariom.
Typowe zastosowania   Różne rozwiązania dla systemów monitoringu bezpieczeństwa Obsługa różnych konfiguracji monitoringu, takich jak światłowód, sieci bezprzewodowe i zdalne połączenia sieciowe.  Transceiver światłowodowy Przełączniki PoE wyposażone są w światłowodowe porty uplink (np. SFP), które umożliwiają transmisję danych na odległość nawet kilkudziesięciu kilometrów za pomocą światłowodu, spełniając wymagania monitoringu średniego i dalekiego zasięgu.
	Most bezprzewodowy   Rozwiązanie eliminuje ograniczenia związane z długością transmisji przewodowej i warunkami instalacji okablowania. Nie ma potrzeby stosowania oddzielnego zasilania dla każdego mostu. Umożliwia komunikację sieciową między przemysłowymi przełącznikami PoE w dwóch lokalizacjach oraz podłączonymi urządzeniami, takimi jak kamery PoE, spełniając wymagania monitoringu w środowiskach o dużych odległościach i trudnych warunkach instalacyjnych.
Router do zdalnej sieci   Przełączniki PoE mogą łączyć urządzenia monitorujące rozmieszczone w różnych lokalizacjach za pośrednictwem sieci. W połączeniu z routerami do zdalnego dostępu użytkownicy mogą oglądać obraz z monitoringu w czasie rzeczywistym z dowolnego miejsca posiadającego połączenie internetowe.
	Bezprzewodowy punkt dostępowy AP Przełączniki PoE zasilają punkty dostępowe AP, eliminując konieczność prowadzenia osobnych przewodów zasilających. Umożliwia to bardziej elastyczne rozmieszczenie AP w miejscach wymagających pokrycia sygnałem Wi-Fi, ułatwiając podłączanie kamer Wi-Fi i rozszerzając obszar monitoringu.
Zastosowania w automatyce przemysłowej   W środowiskach automatyki przemysłowej przełączniki PoE mogą zasilać urządzenia i przesyłać dane za pomocą kabli sieciowych, jednocześnie zapewniając efektywne zarządzanie siecią i stabilną pracę wspierającą wymianę danych przemysłowych oraz sterowanie urządzeniami.
	Zastosowania w sieciach domowych   W domowych sieciach przełączniki PoE mogą zasilać i przesyłać dane do urządzeń takich jak kamery i punkty dostępowe AP za pomocą kabli sieciowych, upraszczając okablowanie oraz zapewniając stabilność sieci i elastyczne rozmieszczenie urządzeń.

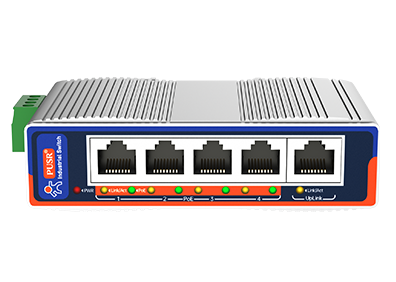

Interfejsy produktu To schemat przemysłowego przełącznika PoE o wymiarach: długość: 105 mm  szerokość: 69 mm  wysokość: 29,5 mm Metalowa obudowa zapewnia kompaktową konstrukcję i łatwość montażu. Urządzenie wyposażono w interfejs zasilania DC, terminale zasilania oraz śrubę uziemiającą. Porty Ethernet/PoE umożliwiają zasilanie i transmisję danych przez kable sieciowe, natomiast port UpLink służy do szybkiej komunikacji sieciowej.
	Wykrywanie urządzeń PD Port   PoE obsługuje automatyczne wykrywanie urządzeń PoE.  Po podłączeniu urządzenia nieobsługującego PoE zapewniana jest wyłącznie transmisja danych — zasilanie nie jest podawane, co zapobiega uszkodzeniom urządzeń.

Kluczowa specyfikacja

• - Marka: PUSR
• - Model: USR-ISF1005P
• - Prędkość sieci: 100 Mbps
• - Konfiguracja portów: 1 x Port Uplink RJ45 + 4 x Port PoE RJ45
• - Kluczowe funkcje:
•   = Plug and play
•   = Automatyczna detekcja urządzeń PD (bezpieczne podłączanie urządzeń bez PoE)
•   = Redundantne, podwójne zasilanie z ochrony przed zwarciem/polaryzacją
•   = Ochrona przeciwprzepięciowa rzędu 6KV
• - Standardy PoE: IEEE 802.3af, IEEE 802.3at
• - Maksymalna moc PoE: 30W na port (łączny budżet 60W)
• - Zasilanie urządzenia: DC 48-57V
• - Przepustowość magistrali: 1 Gbps
• - Ochrona środowiskowa: IP40
• - Temperatura pracy: -40°C do +85°C
• - Wymiary: 105 × 69 × 29.5 mm
• - Waga: 191.5 g
