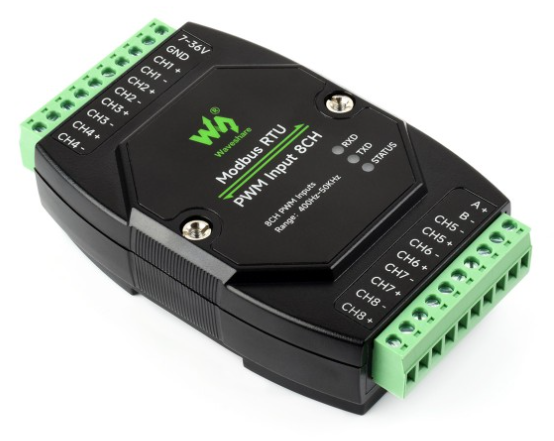

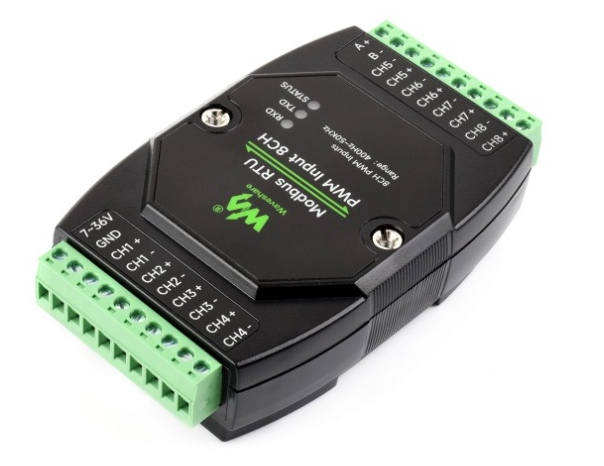

Moduł Waveshare Modbus RTU PWM Input 8CH to wysoce precyzyjne, przemysłowe urządzenie pomiarowe przeznaczone do odczytu sygnałów PWM. Posiada 8 izolowanych kanałów wejściowych i komunikuje się z urządzeniami nadrzędnymi poprzez magistralę RS485. Jego głównym zastosowaniem jest niezawodna detekcja i akwizycja częstotliwości impulsów w szerokim zakresie od 400 Hz do 50 kHz oraz ich cyklu pracy od 0 do 100%. Znakomicie sprawdzi się w zaawansowanych systemach automatyki, monitoringu pracy silników, układach odczytu z enkoderów i precyzyjnych sterownikach. Komunikacja oparta jest na niezawodnym standardzie Modbus RTU, a szeroki zakres akceptowanego napięcia zasilania oraz tolerancja napięcia wejściowego dla odczytywanych impulsów (3.3V ~ 30V) gwarantują kompatybilność z większością systemów rynkowych.

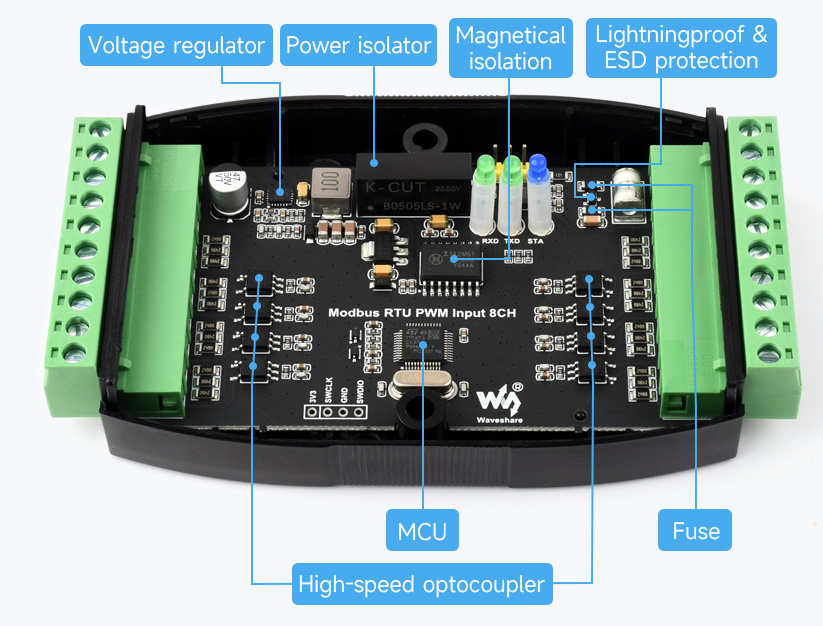

Urządzenie wyróżnia się wyjątkową odpornością na zakłócenia dzięki zastosowaniu podwójnej izolacji dla komunikacji RS485 – magnetycznej dla sygnału oraz zintegrowanej izolacji napięciowej typu "unibody". Co więcej, każdy z 8 kanałów wejściowych wykorzystuje niezwykle szybkie optoizolatory, które pozwalają na dokładną i bezstratną analizę sygnałów o wysokich częstotliwościach. Moduł został wyposażony w solidną obudowę przystosowaną do standardowego montażu na szynie DIN z innowacyjną możliwością łączenia wielu jednostek w stosy. O bezpieczeństwo dbają wbudowane diody przeciwprzepięciowe TVS, bezpieczniki polimerowe oraz ochrona przed wyładowaniami ESD. Za stabilność oprogramowania odpowiada zintegrowany sprzętowy watchdog, a trzy czytelne diody LED (STATUS, TXD, RXD) pozwalają na szybką diagnozę stanu pracy mikrokontrolera i przesyłu danych.



Kluczowa specyfikacja

• - Marka: Waveshare
• - Model: Modbus RTU PWM Input 8CH
• - Kanały pomiarowe: 8 niezależnych wejść PWM
• - Interfejs komunikacyjny: RS485
• - Obsługiwany protokół: Modbus RTU
• - Zasilanie urządzenia: 7V ~ 36V DC
• - Dopuszczalne napięcie wejściowe impulsów PWM: 3.3V ~ 30V
• - Zakres detekcji częstotliwości: 400 Hz ~ 50 kHz
• - Rozdzielczość pomiaru częstotliwości: 0.01 Hz
• - Dokładność pomiaru częstotliwości: 5‰
• - Zakres detekcji wypełnienia: 0 ~ 100%
• - Rozdzielczość pomiaru wypełnienia: 0.01%
• - Dokładność pomiaru wypełnienia: 5‰
• - Prędkość transmisji: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
• - Domyślny format komunikacji: 9600, N, 8, 1
• - Adresowanie w sieci Modbus: konfigurowalne od 1 do 255
• - Separacja optyczna wejść: szybkie transoptory
• - Izolacja linii RS485: magnetyczna separacja sygnału oraz układ zasilania "unibody"
• - Ochrona portów: wbudowane diody TVS, bezpieczniki polimerowe
• - Ochrona środowiskowa obwodów: odporność odgromowa i antystatyczna
• -  Niezależny, sprzętowy Watchdog

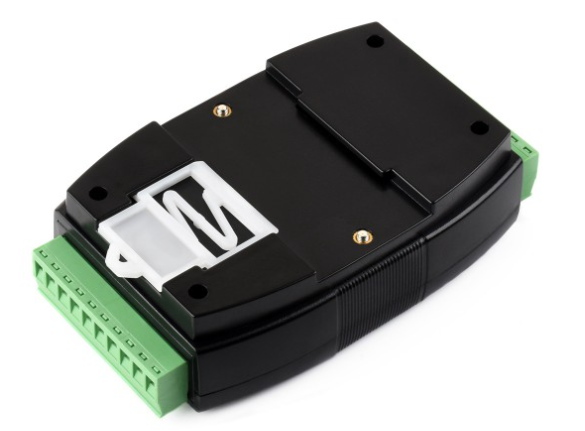

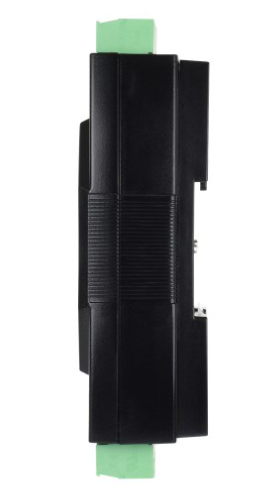

• - Montaż na szynę DIN ze wsparciem dla układania modułów

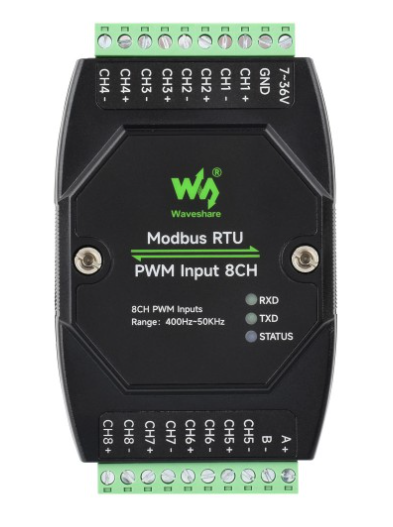

• - Sygnalizacja optyczna: Dioda STATUS (praca mikrokontrolera), TXD (wysyłanie), RXD (odbieranie)

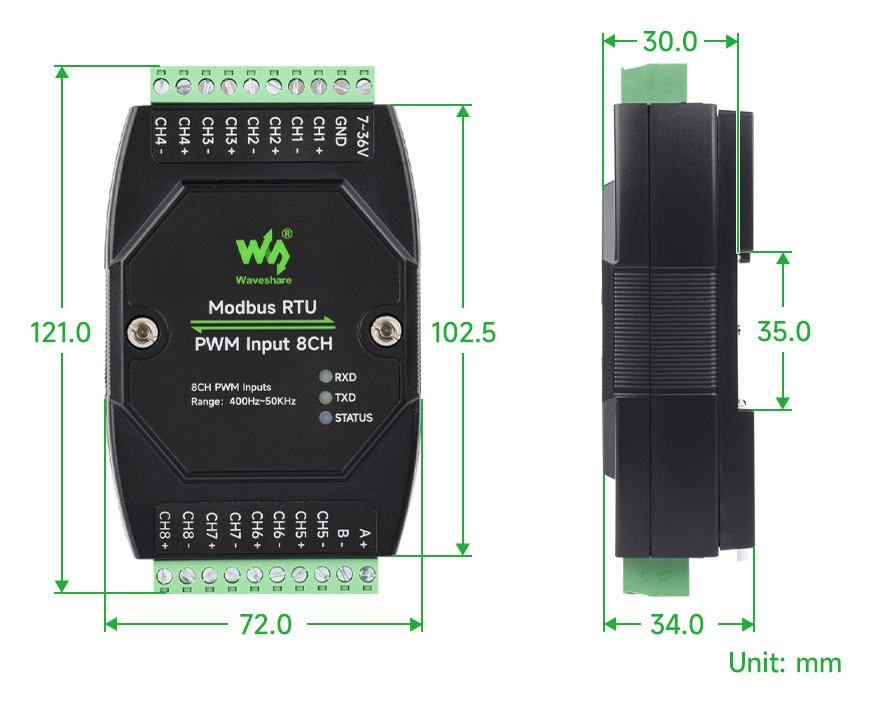

• - Wymiary modułu: 121.0 mm x 72.0 mm x 34.0 mm
•
