852DH stacja lutownicza + HOT-AIR gorące powietrze 2w1 Zaoxin

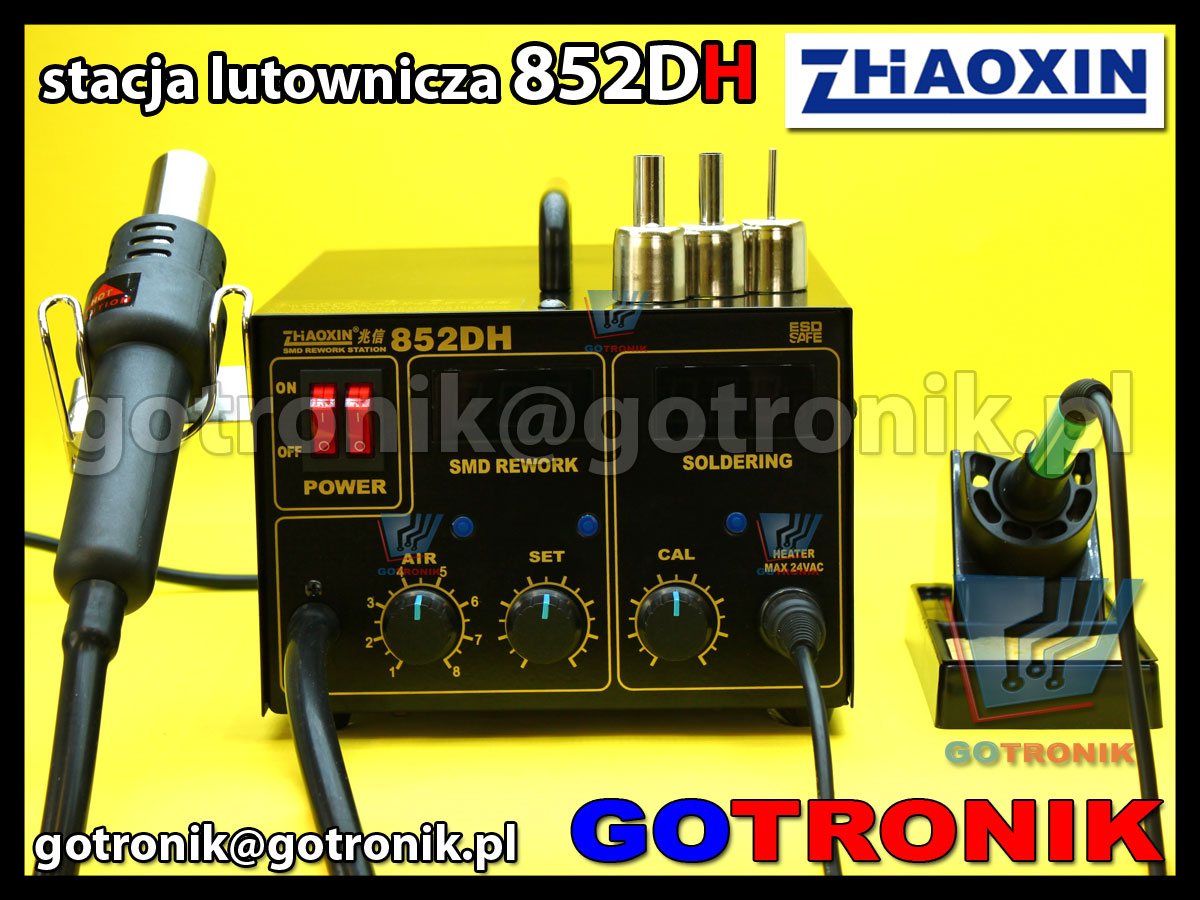

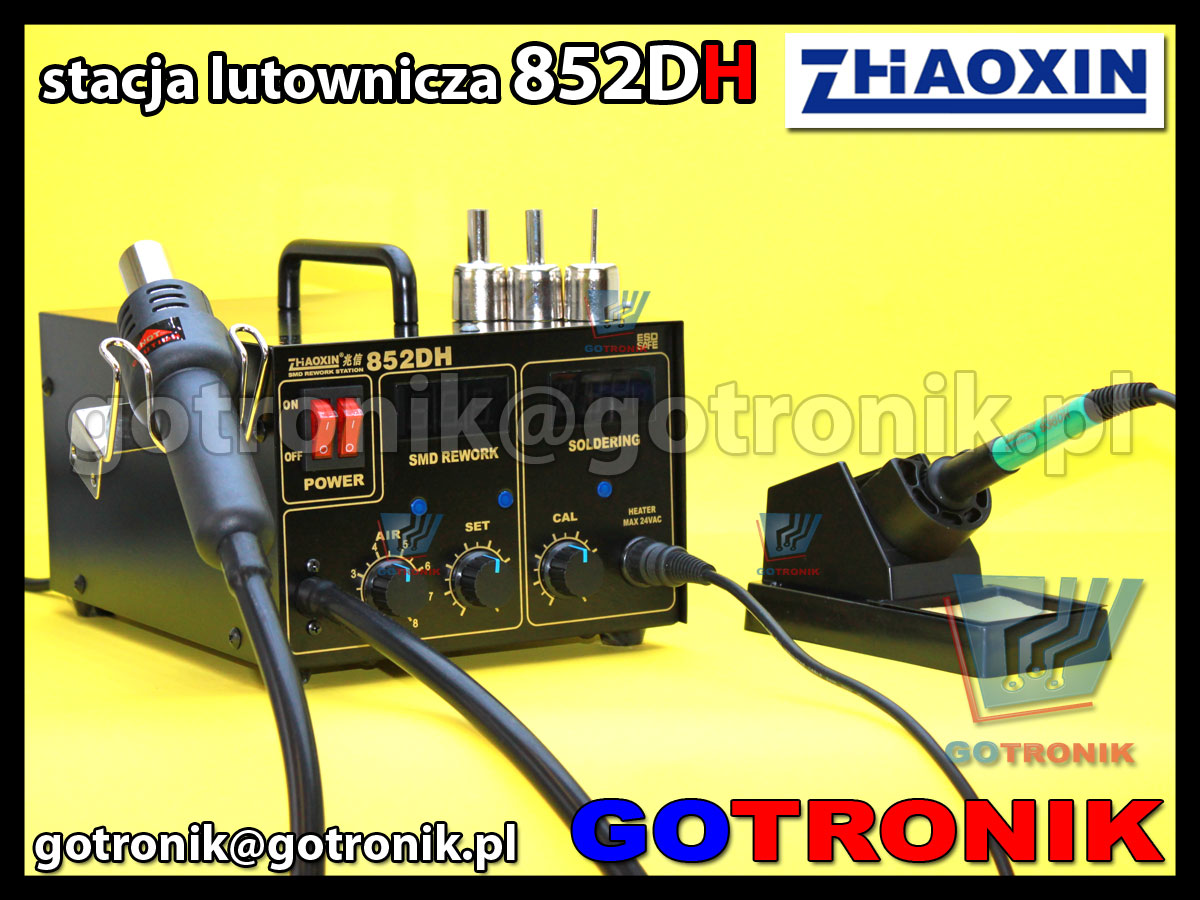

Stacja lutownicza 852DH

stacja na gorące powietrze HOT-AIR + lutownica kolbowa

852DH Zhaoxin to najnowszy model stacji lutowniczej zbudowanej w oparciu o 852D. W chwili obecnej stacja lutownicza kolbowa, oraz lutownica na gorące powietrze jest niezbędna nawet przy pracach amatorsich (idealna do elementów SMD). Dzięki uniwersalnej konstrukcji nadaje się idealnie zarówno dla początkujących elektroników hobbystów, a także dla profesjonalnych serwisów RTV/AGD zajmujących się naprawą urządzeń elektronicznych.

Stacja lutownicza Zaoxin  852DH jest to urządzenie typu 2w1. Jest to stacja lutownicza z wbudowaną dodatkową stacją na gorące powietrze HOT-AIR. Stacja posiada zabezpieczenie ESD Safe (zabezpieczenie przed uszkodzeniami układów CMOS przez ładunek elektrostatyczny).

Stacja lutownicza (kolbowa) jest wyposażona w cyfrowy wyświetlacz temperatury. Za pomocą potencjometru dokonuje się płynnej regulacji temperatury z rozdzielczością 1°C. W momencie regulacji temperatury za pomocą potencjometru na cyfrowym wyświetlaczu LED wskazywane jest ustawiona wartość temperatury. Po ok. 1 sekundzie wyświetlacz przełącza się w tryb odczytu temperatury z grota. Na wyświetlaczu widoczny jest narost temperatury. Po osiągnięciu zadanej wcześniej wartości temperatury stacja za pomocą buzzera - akustycznie (piknięcie). Potem temperatura jest stabilizowana nad czym czuwa mikroprocesor sterujący pracą stacji 852DH Zhaoxin.

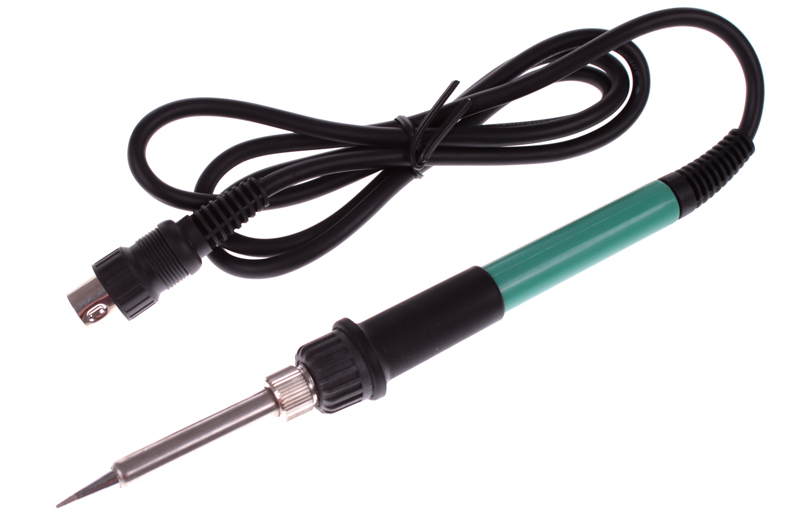

charakterystyka stacji lutownicze 852DH (sekcja lutownicy kolbowej - grotowej):

• stacja lutownicza cyfrowa
• płynna regulacja temperatury od 200°C do 480°C
• stabilizacja temperatury
• pobierana moc: 75W
• kolba zasilana niskim bezpiecznym napięciem 24V
• cyfrowy wyświetlacz temperatury NIEBIESKI
• na wyświetlaczy REALNY ODCZYT temperatury z grota
• wykonanie ESD (zabezpieczenie antystatyczne zbieraniem się ładunku elektrostatycznego)
• ceramiczna grzałka zintegrowana z termoparą
• bardzo lekka kolba ok.45g nie powoduje zmęczenia dłoni
• szeroki wybór opcjonalnych grotów
• dostępna seria grotów GOLD i BLACK o zwiększonej wytrzymałości
• dioda LED informująca o stanie pracy grzałki

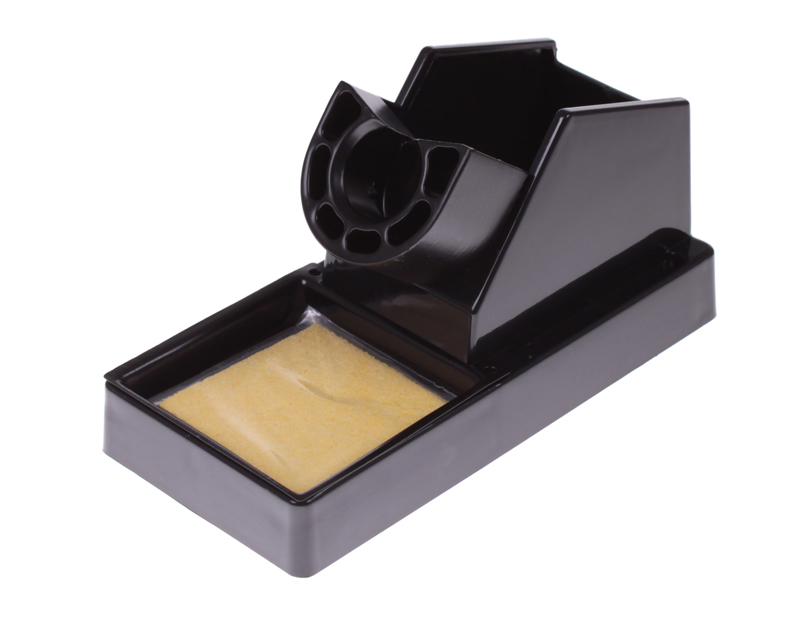

• podstawka pod lutownicę
• gąbka do czyszczenia grota

stacja 852DH produkcji Zhaoxin posiada płynną regulację temperatury z jej stabilizacją

Dlaczego ważna jest stabilizacja temperatury?

Oczywiście najprościej można odpowiedzieć pisząc: aby temperatura była stabilna :)

W najtańszych modelach stacji lutowniczych możliwa jest tylko regulacja temperatury bez jej stabilizacji. Inżynier na etapie projektowania takiej stacji wyznaczył charakterystykę grzałki np. dla wartości prądu:

i w dużym przybliżeniu można stwierdzić że gdy kolba jest nieużywana temperatury te są w miarę utrzymywane.

Ale uwaga!!!

Rozpatrzmy przypadek że w stacji bez stabilizacji temperatury ustawiamy wartość temperatury na 220°C. Więc stacja zasila kolbę prądem „zaprojektowanym” przez inżyniera czyli 1,0A.

przypadek 1: wkładamy teraz kolbę do wielkiej kostki lodu – stacja nadal zasila kolbę prądem 1,0A (bo nie ma sprzężenia zwrotnego pomiędzy temperatura na grocie, a elementem sterującym w stacji lutowniczej).

przypadek 2: wkładamy kolbę do pieca hutniczego gdzie temperatura wynosi ponad 1000°C. A nasza stacja zasila kolbę nadal prądem 1,0A

Oczywiście opisane dwa powyższe przypadki są przesadzone, ale mają na celu wyjaśnienie potrzeby stabilizacji temperatury na grocie. W praktyce oznacza to że w przypadku nieużywania stacji stabilizowana jest zadana temperatura. W przypadku większego odbioru ciepła (czyli przy lutowaniu większych elementów lub płytek drukowanych wielowarstwowych, poligonów masy) kolba zasilana jest większym prądem w celu stabilizacji temperatury. Stacje lutownicze – kolby bez czujnika temperatury – termopary nie mają takiej możliwości, ponieważ do elementu sterującego nie dociera żadna informacja (sygnał elektryczny) o aktualnej temperaturze na grocie lub grzałce.

stacja 936AH produkcji Zhaoxin posiada płynną regulację temperatury z jej stabilizacją

uwaga na inne modele stacji lutowniczych 936 innych producentów które wcale nie muszą mieć funkcji stabilizacji temperatury!

Poniżej zdjęcie grzałki do stacji lutowniczych 852DH

opcjonalne groty:

	Pozostałe groty z serii 900M-T-xx GOLD:
	Pozostałe groty z serii 900M-T-xx BLACK:

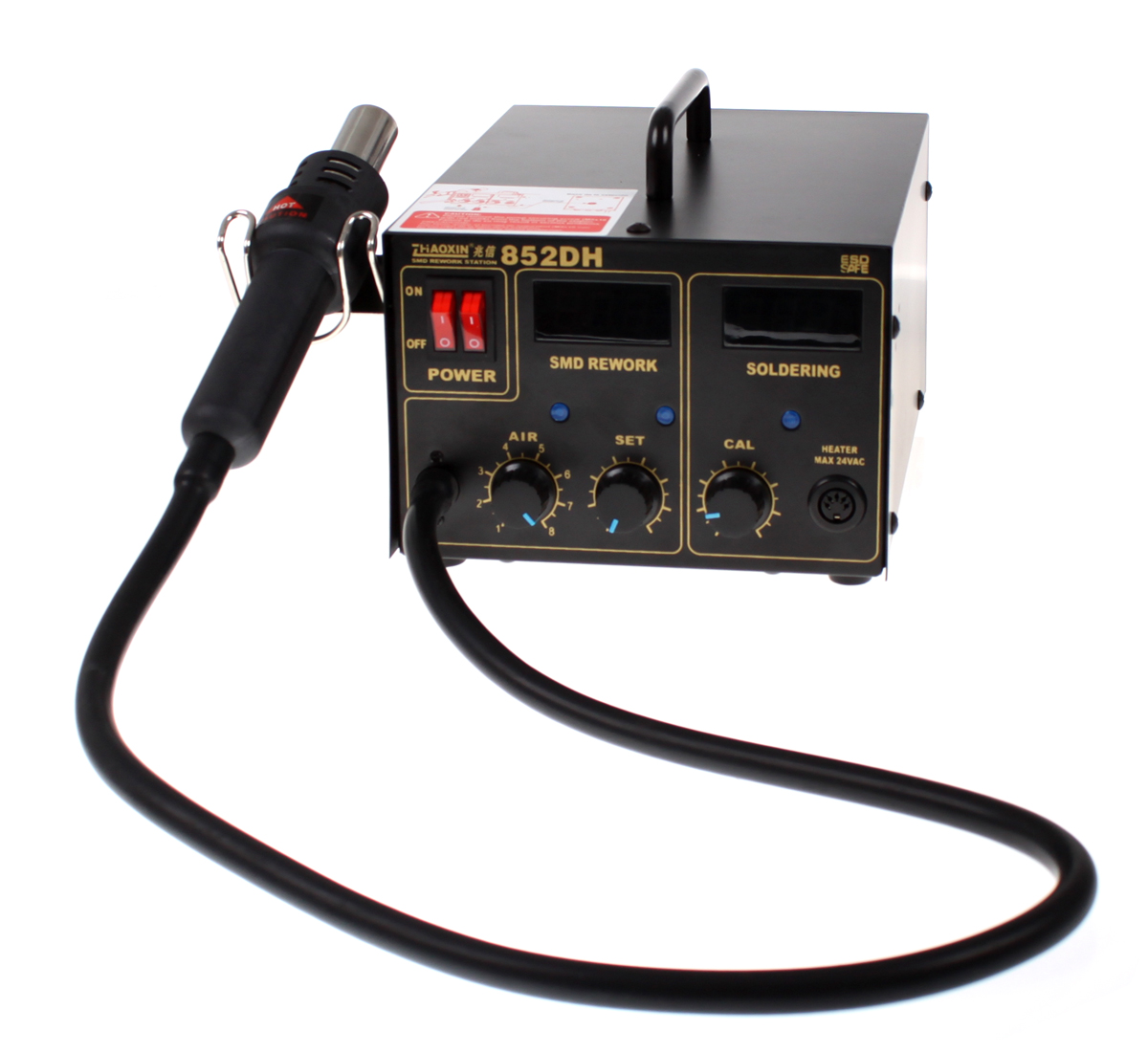

Stacja na gorące powietrze HOT-AIR:

• płynna regulacja wydmuchiwanego powietrza
• płynna regulacja strumienia powietrza (szeroki zakres) do 24l/min.
• cyfrowy wyświetlacz temperatury NIEBIESKI
• odczyt temperatury z wylotu gorącego powietrza REALNY
• mocna grzałka powoduje szybie nagrzewanie do zadanej temperatury i jej stabilizacje bez względu od szybkości przepływu powietrza
• konstrukcja ESD safe (zabezpieczenie przed zbieraniem się ładunku elektrostatycznego)

Do stacji lutowniczej Zaoxin 852DH posiadamy 30 typów opcjonalnych dysz, min. dysze do obudów PLCC, SOP, QFP, TSOP, uniwersalne dysze:

gwarancja:

• 24 miesiące - pisemna
• uwaga: elementy grzewcze (grzałki) i groty nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
• gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

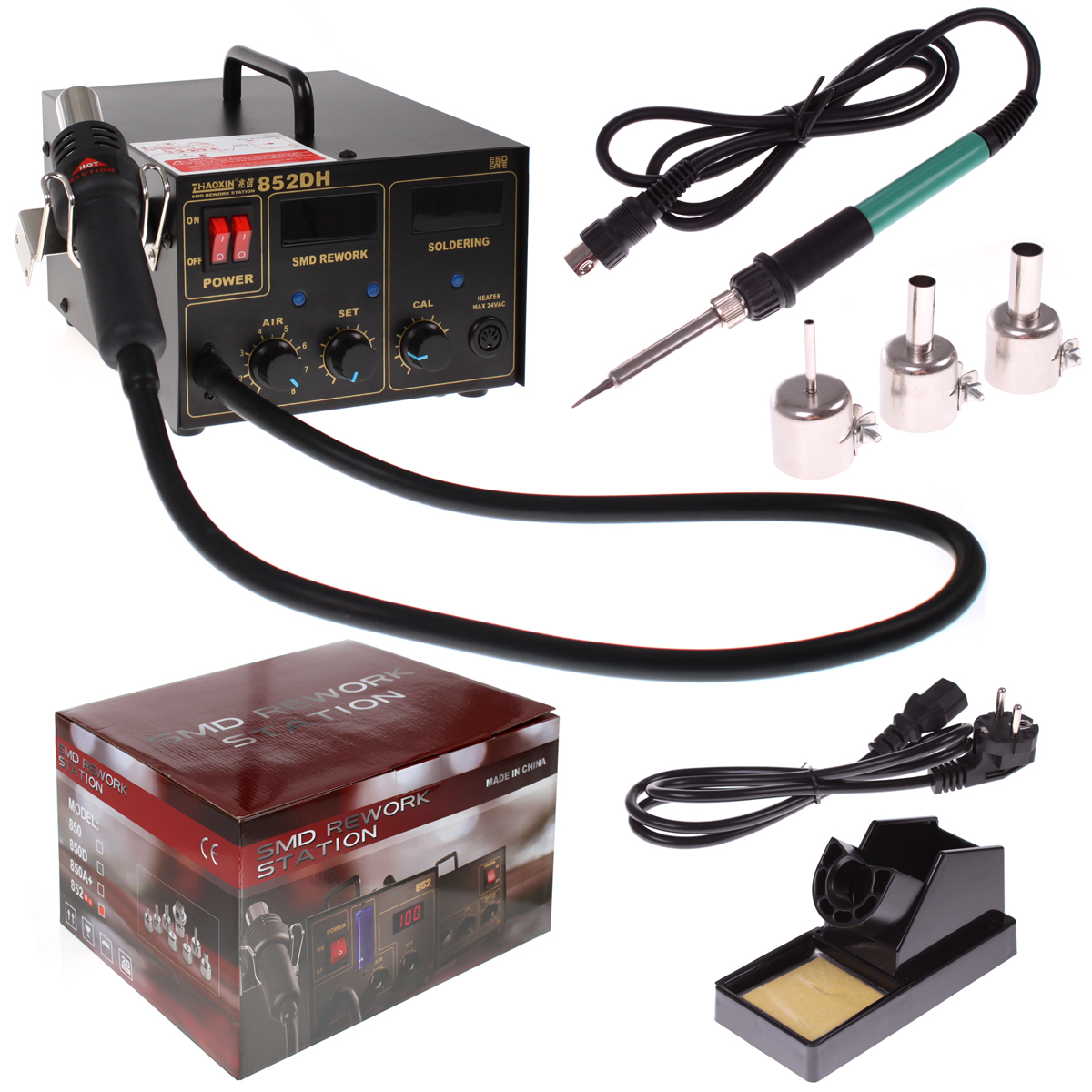

zestaw zawiera:

• stacja 852DH - 1szt.
• podstawka pod lutownicę - 1szt.
• gąbka - 1szt.
• dysze - 3szt.

zdjęcia:
