Stacja lutownicza 936A
ZHAOXIN

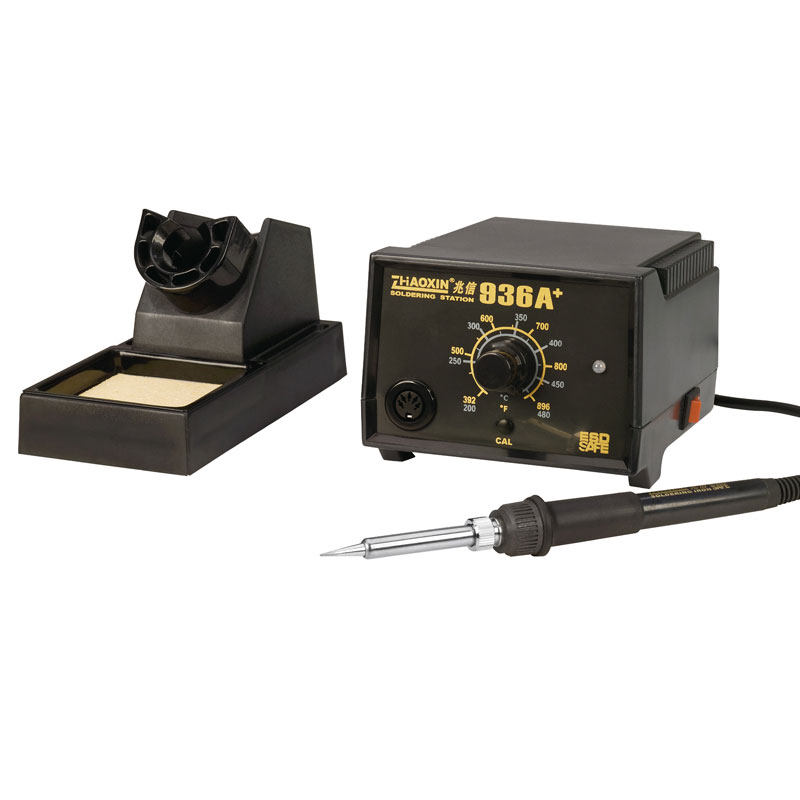

Stacja lutownicza ZHAOXIN 936A+

Wysokiej, jakości stacja lutownicza z płynną regulacją temperatury w zakresie od 200 do 480 stopni Celsjusza. Regulacji temperatury dokonuje się poprzez potencjometr znajdujący się na płycie czołowej jednostki centralnej. Czerwona dioda informuje, że lutownica jest w trakcie nagrzewania. Zapalenie się zielonej diody komuniku, że zadana temperatura została osiągnięta. Stacja lutownicza posiada opcję blokady temperatury. Kolba lutownicy jest bardzo lekka i pokryta warstwą gumy. W lutownicy można również wymieniać groty, które znajdują się w Naszej ofercie. Poniżej znajduję się specyfikacja oraz wykaz przedmiotów wchodzących w skład zestawu.

opis

936A produkcji Zhaoxin jest to najtańszy model stacji lutowniczej z płynną regulacją temperatury w zakresie 200°C - 480°C, w której grzałka jest zintegrowana z termoparą (elektronicznym czujnikiem temperatury). Stabilizacja temperatury, ceramiczna grzałka, antystatyczna ESD, szeroki wybór opcjonalnych grotów, bardzo lekka kolba waga ok. 45g. Wyposażona w podstawkę pod lutownice i gąbkę do czyszczenia grotów.


charakterystyka:

• stacja lutownicza analogowa
• płynna regulacja temperatury od 200°C do 480°C
• stabilizacja temperatury
• pobierana moc: 60W
• kolba zasilana niskim bezpiecznym napięciem 24V
• wykonanie ESD (zabezpieczenie antystatyczne)
• ceramiczna grzałka zintegrowana z termoparą
• bardzo lekka kolba ok.45g nie powoduje zmęczenia dłoni
• szeroki wybór opcjonalnych grotów
• dostępna seria grotów GOLD i BLACK o zwiększonej wytrzymałości
• dioda LED informująca o stanie pracy grzałki
• podstawka pod lutownicę
• gąbka do czyszczenia grota

parametry techniczne:

regulacja temperatury z jej stabilizacją:

stacja 936A produkcji Zhaoxin posiada płynną regulację temperatury z jej stabilizacją

Dlaczego ważna jest stabilizacja temperatury?

Oczywiście najprościej można odpowiedzieć pisząc: aby temperatura była stabilna :)

W najtańszych modelach stacji lutowniczych możliwa jest tylko regulacja temperatury bez jej stabilizacji. Inżynier na etapie projektowania takiej stacji wyznaczył charakterystykę grzałki np. dla wartości prądu:

• 1,0A grzałka rozgrzewa się do temperatury 220°C
• 1,5A grzałka rozgrzewa się do temperatury 300°C
• 2,0A grzałka rozgrzewa się do temperatury 420°C

i w dużym przybliżeniu można stwierdzić że gdy kolba jest nieużywana temperatury te są w miarę utrzymywane.

Ale uwaga!!!

Rozpatrzmy przypadek że w stacji bez stabilizacji temperatury ustawiamy wartość temperatury na 220°C. Więc stacja zasila kolbę prądem „zaprojektowanym” przez inżyniera czyli 1,0A.

przypadek 1: wkładamy teraz kolbę do wielkiej kostki lodu – stacja nadal zasila kolbę prądem 1,0A (bo nie ma sprzężenia zwrotnego pomiędzy temperatura na grocie, a elementem sterującym w stacji lutowniczej).

przypadek 2: wkładamy kolbę do pieca hutniczego gdzie temperatura wynosi ponad 1000°C. A nasza stacja zasila kolbę nadal prądem 1,0A

Oczywiście opisane dwa powyższe przypadki są przesadzone, ale mają na celu wyjaśnienie potrzeby stabilizacji temperatury na grocie. W praktyce oznacza to że w przypadku nieużywania stacji stabilizowana jest zadana temperatura. W przypadku większego odbioru ciepła (czyli przy lutowaniu większych elementów lub płytek drukowanych wielowarstwowych, poligonów masy) kolba zasilana jest większym prądem w celu stabilizacji temperatury. Stacje lutownicze – kolby bez czujnika temperatury – termopary nie mają takiej możliwości, ponieważ do elementu sterującego nie dociera żadna informacja (sygnał elektryczny) o aktualnej temperaturze na grocie lub grzałce.

stacja 936A produkcji Zhaoxin posiada płynną regulację temperatury z jej stabilizacją

uwaga na inne modele stacji lutowniczych 936 innych producentów które wcale nie muszą mieć funkcji stabilizacji temperatury!

Poniżej zdjęcie grzałki do stacji lutowniczych 936A

W analogowej stacji 936 Zhaoxin zastosowano dwukolorową diodę LED informującą o trybie pracy grzałki. Po włączeniu zasilania stacji dioda świeci kolorem czerwonym – oznacza to rozgrzewanie się grota. Po osiągnięciu ustawionej temperatury dioda przełącza się na kolor zielony. W trakcie pracy chwilowo zapala się na czerwono – grzałka dogrzewa grot by uzupełnić straty ciepła powstałe na grocie.

gwarancja:

• 24 miesiące - pisemna
• uwaga: elementy grzewcze (grzałki) i groty nie podlegają gwarancji ani rękojmi i ich wymiana jest odplatna.
• gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

opcjonalne groty:

Pozostałe groty z serii 900M-T-xx GOLD:

Pozostałe groty z serii 900M-T-xx BLACK:





zestaw 936A zawiera:

• stacja lutownicza 936A+ -1szt.
• kolba lutownicza -1szt.
• metalowa podstawka z gąbką -1szt.
• oryginalne opakowanie -1szt.

opcjonalne wyposażenie

Firma GOTRONIK jest bezpośrednim przedstawicielem producenta stacji lutowniczych Zhaoxin na rynku polskim. Zapewniamy serwis gwarancyjny, pogwarancyjny i wsparcie techniczne. Posiadamy serwis na miejscu, oraz wszystkie elementy eksploatacyjne i wyposażenie dostępne bezpośrednio z naszego magazynu. Dodatkowo w naszej ofercie odnajdziecie Państwo pełne wyposażenie potrzebne do lutowania podzespołów elektronicznych: cynę, kalafonię, topniki, pasty lutownicze, chemię dla elektroniki itd.
