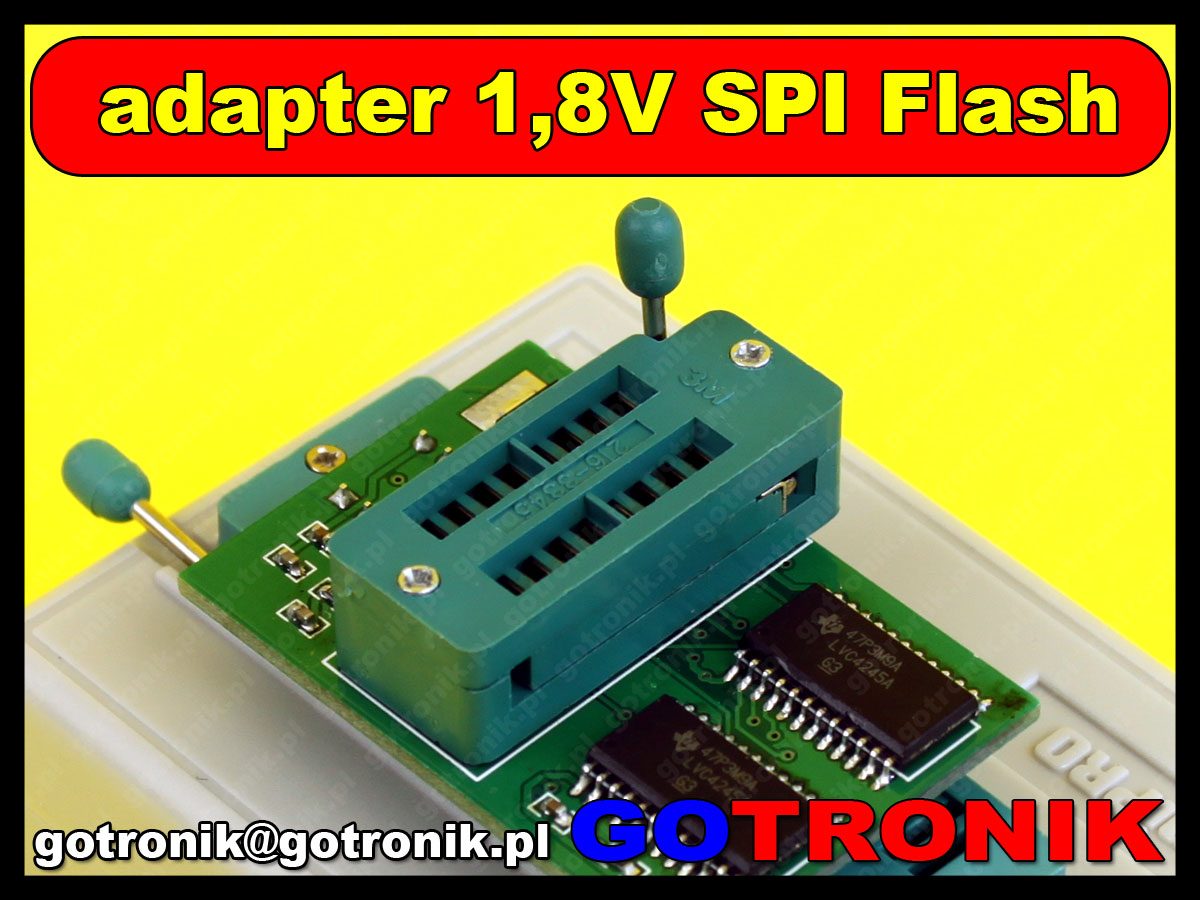

Adapter SPI Flash 1,8V do programatorów

Adapter SPI Flash 1,8V do programatorów

Adapter przeznaczony do programowania szeregowych pamięci SPI zasilanych napięciem 1,8V za pomocą programatorów które mają wyższą wartość napięcia programującego Vcc. Przeznaczony dla programatorów np.: Willem, TL866A, TL866CS, SkyPro, EZP2010, EZP2013 itp.


Adapter SPI Flash 1,8V do programatorówAdapter SPI Flash 1,8V do programatorówAdapter SPI Flash 1,8V do programatorów

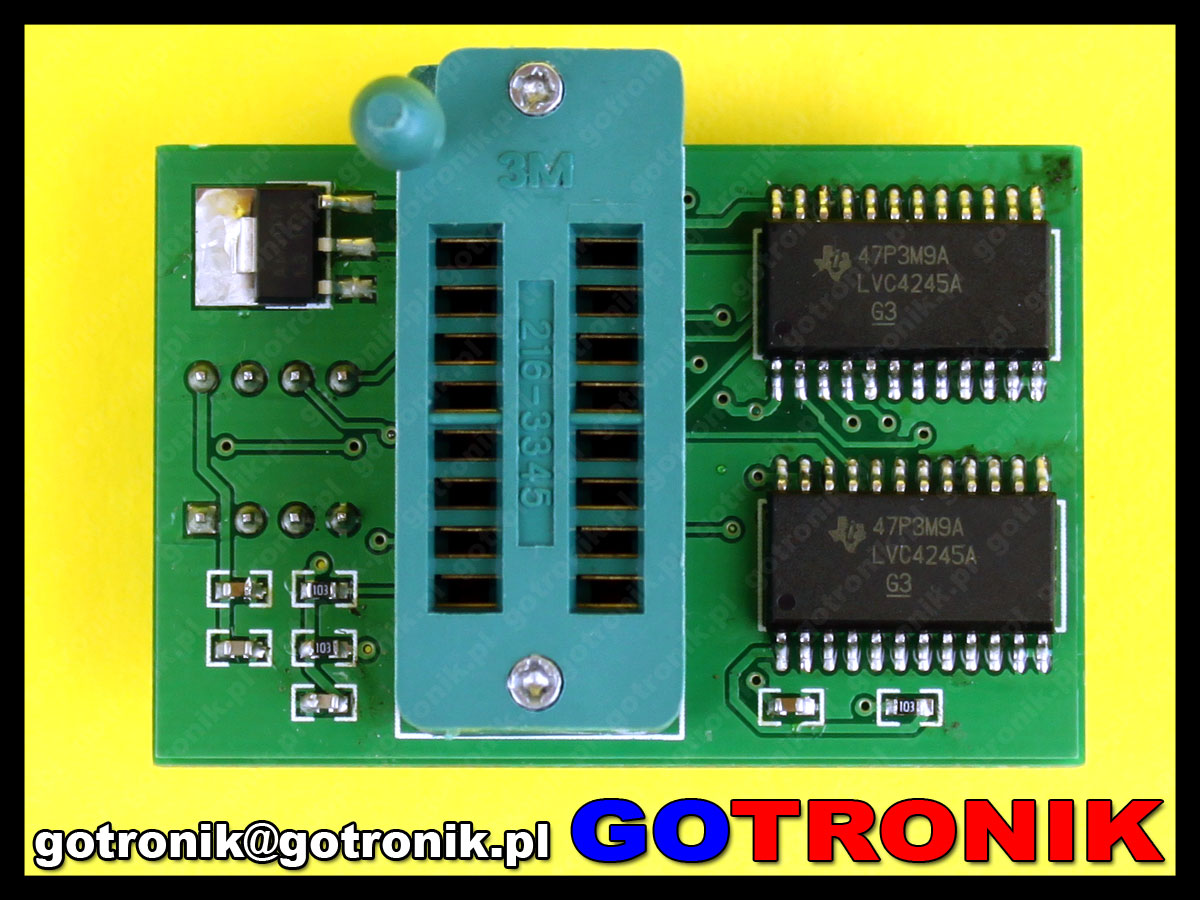

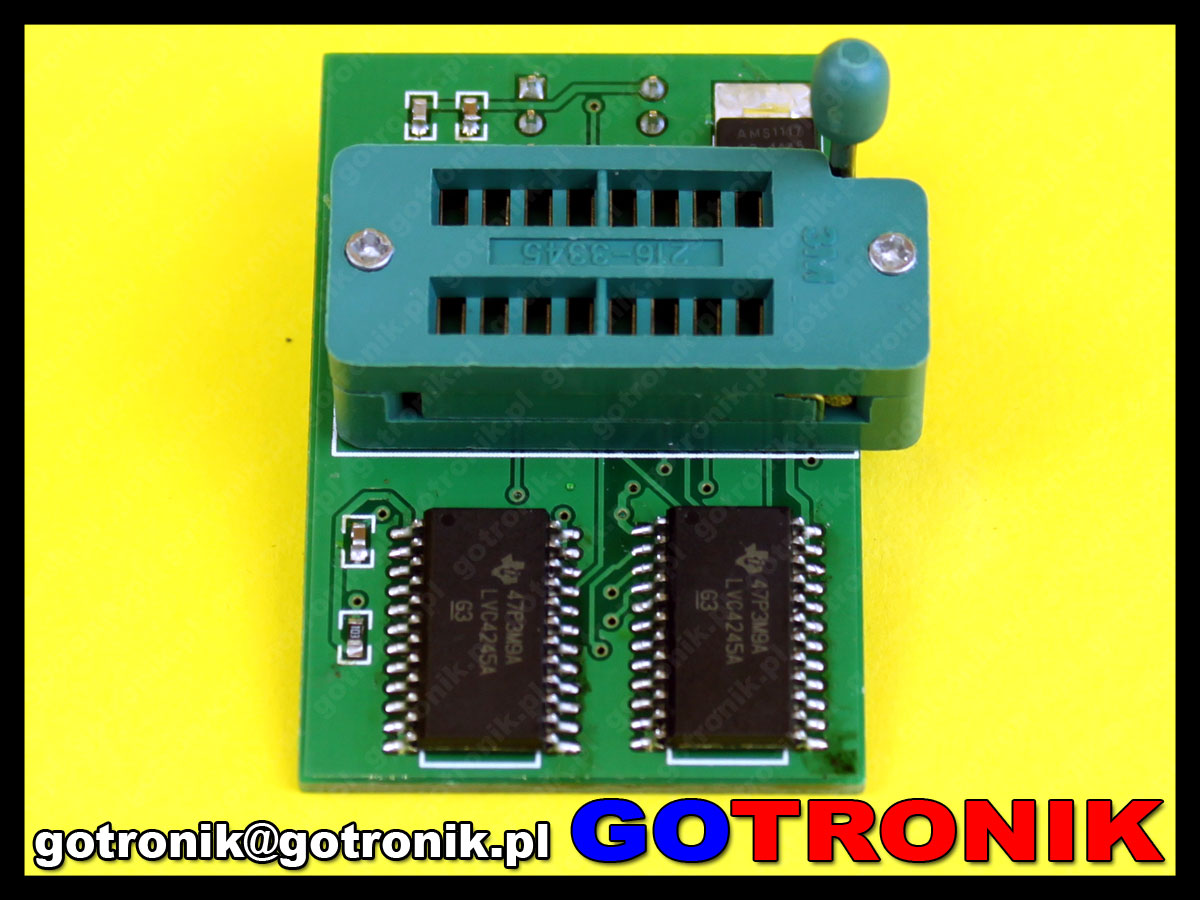

parametry - dane techniczne:
  • adapter przenaczony dla pamięci SPI Flash zasilanych napięcie VCC 1,8V (np. Winbond W25Q64, MXIC MX25U1635, MX25U6435)
  • adapter wyposażony w podstawkę zatrzaskową ZIF16 produkcji 3M
  • zbudowany w oparciu o układy SN74LVC4245A
  • wyposażony w stabilizator napięcia AMS1117-1.8
  • umożliwia programowanie pamięci niskonapięciowych 1,8V

Jak używać adaptera?

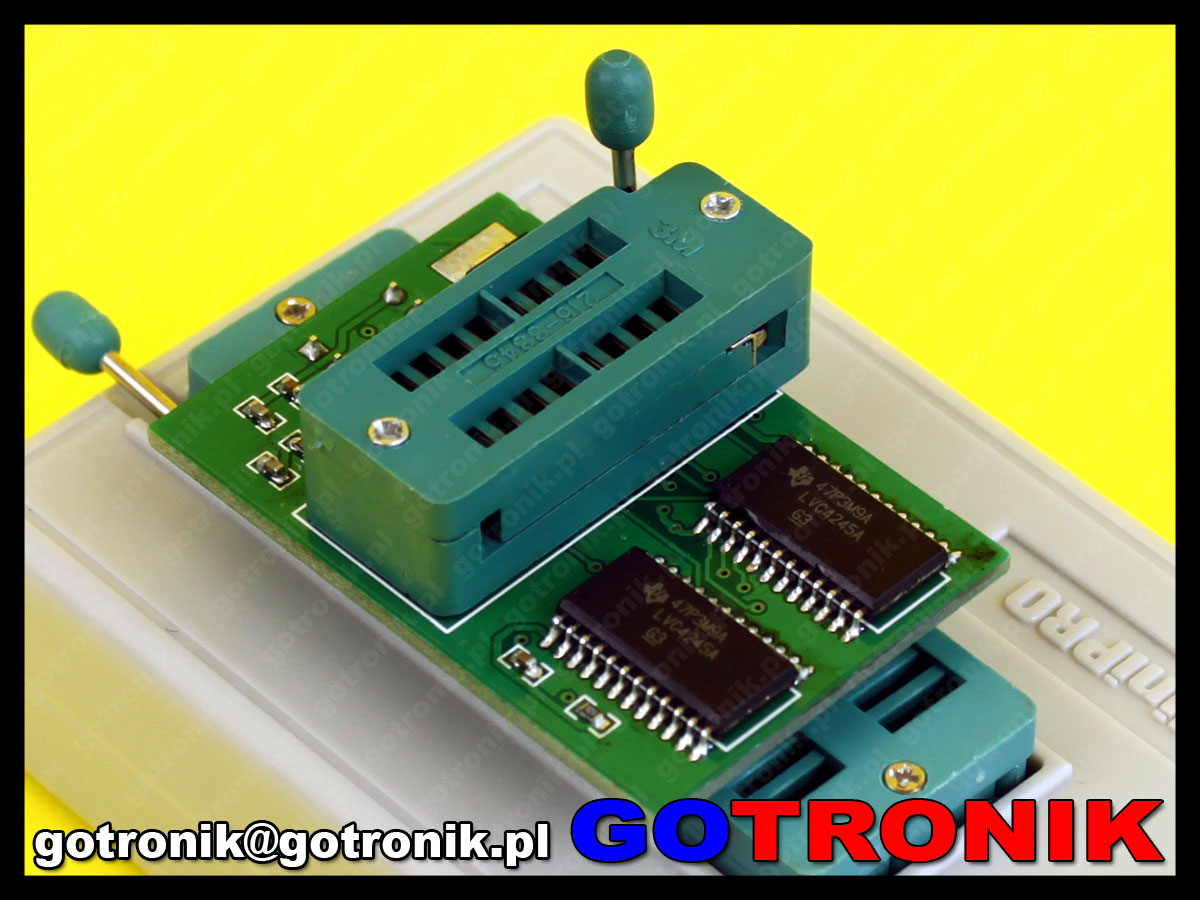

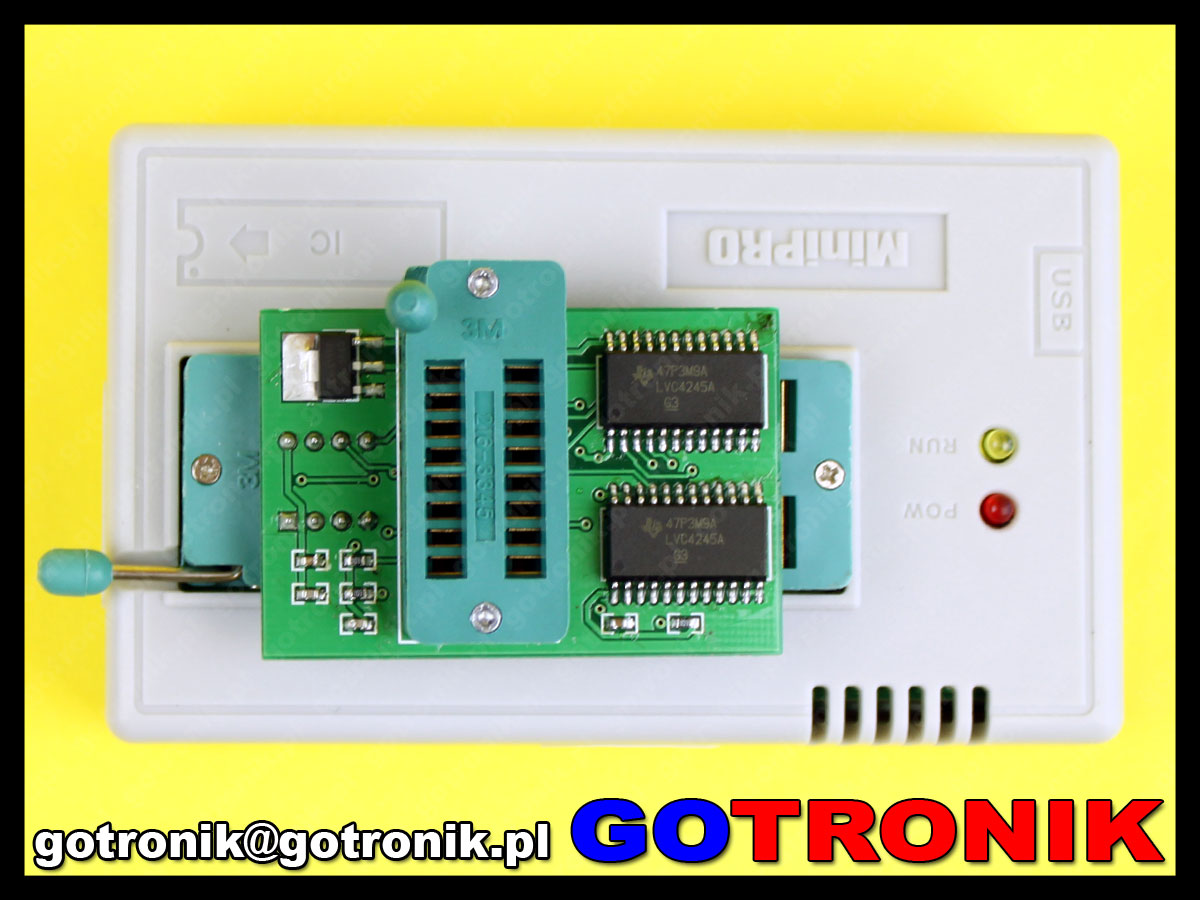

Dysponując programatorem, który napięcie programujące Vcc na poziomie wyższym niż 1,8V musimy skorzystać z adaptera który "zredukuje - obniży" poziomy. Najczęściej pamięci SPI Flash (np. biosy komuterowe) są umieszczone w obudowach typu SMD przystosowanych do montażu powierzchniowego. Pamięć taką należy umieścić w standardowym adapterze typu przejściówka z obudowych SO8 lub SOP8 na DIP8. Następnie adapter SO8-DIP8 umiesczamy w oferowanym adapterze SPI Flash 1,8V i zamykamy dźwignią podstawki ZIF. Tak połączone ze sobą adaptery umieszczamy w podstawce programatora np. TL866 - jak na powyższych zdjęciach... I możemy przystąpić do procesu programowania, odczytu zawartości pamięci SPI Flash 1,8V bez obawy że zostanie ona spalona lub uszkodzona.

Dla przykładu programator TL866 ma zakres napięć programujących Vcc w przedziale od 3,3V do 6,5V więc bez tego adaptera nie uda się zaprogramować pamięci niskonapięciowych SPI 1,8V.

Adapter SPI Flash 1,8V do programatorówAdapter SPI Flash 1,8V do programatorówAdapter SPI Flash 1,8V do programatorów
1.8V adapter for Iphone or motherboard 1.8V SPI Flash SOP8 DIP8 W25 MX25  SkyPro TL866CS TL866A

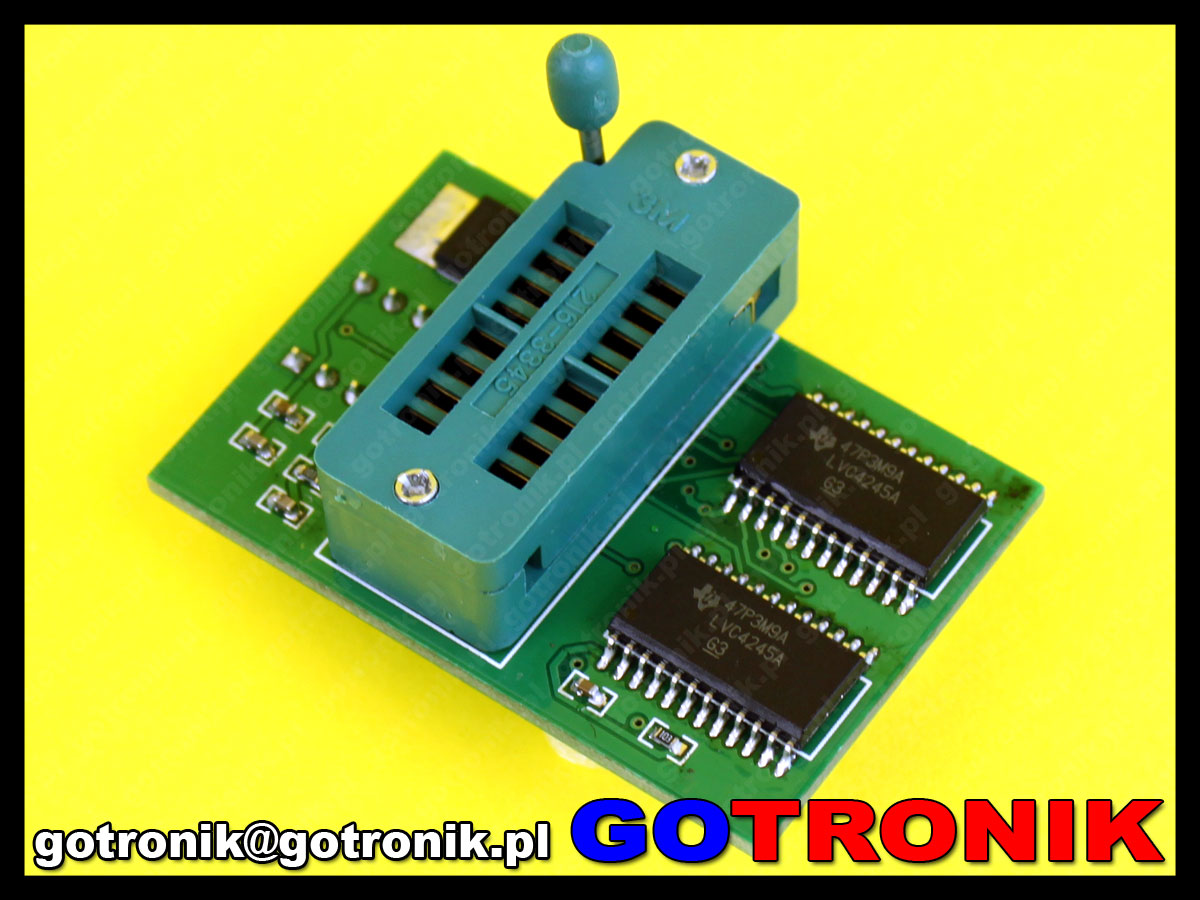

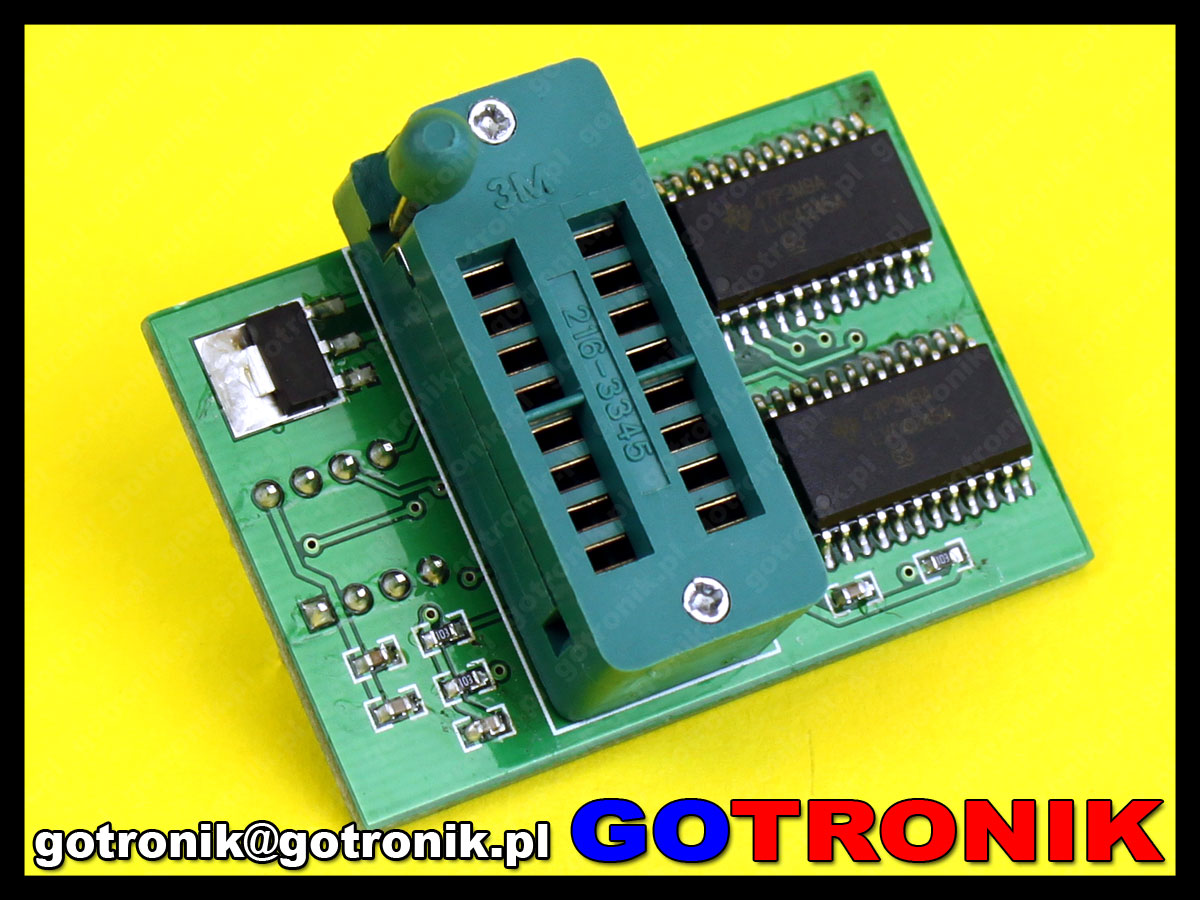

zdjęcia:

Adapter SPI Flash 1,8V do programatorów
Adapter SPI Flash 1,8V do programatorów
Adapter SPI Flash 1,8V do programatorów
Adapter SPI Flash 1,8V do programatorów
Adapter SPI Flash 1,8V do programatorów
Adapter SPI Flash 1,8V do programatorów
