Mini programator do pamięci szeregowych CH341A

Mini programator do pamięci szeregowych CH341A

Mini programator USB do pamięci szeregowych zbudowany w oparciu o układ CH341A. Umozliwia programowanie pamięci szeregowych z interfejsem I2C z serii 24Cxxxx, oraz szeregowych pamięci SPI 25xxxx. W celu wygody programowania zastosowano zatrzaskową podstawkę ZIF-16 z dźwigienką. Dodatkową opcją pracy programatora jest trybpracy: USB to UART/Terminal TX/RX/GND.

• programator pamięci szeregowych
• obsluguje pamięci I2C z serii 24Cxxxx
• obsluguje pamięci SPI z serii 25xx
• komunikacja i zasilanie bezpośrednio z portu USB
• podstawka zatrzaskowa ZIF-16
• możliwość pracy w trybie konwertera USB to UART/Terminal TX/RX/GND (okrojony rs232)
  zworka (P/S: P - programator, S - serial UART/Terminal TX/RX/GND)
• dioda LED sygnalizująca zasilanie
• na płytce drukowanej programatora wbudowane adaptery SO8 SOP8 SOP16 (do przylutowania programowanego układu)
• ławty w obsłudze, przejrzyste oprogramowanie

Mały programator o wielkich możliwościach - biorąc pod uwagę że szeregowe pamięci występują w wielu urządzenia takich jak: sprzęt RTV, AGD, motoryzacja, komputerowe Biosy...

lista obsługiwanych układów:

AMIC:
A25L05P, A25L10P, A25L20P, A25L40P, A25L80P, A25L16P

ATMEL:
AT25DF041A, AT25DF321, AT25F004, AT25F512A, AT25F2048, AT25F4096, AT25F1024A, AT25FS010, AT25FS040, AT26DF081A, AT26DF161A, AT26DF321, AT26F004

EON:
·EN25B05, EN25P05, EN25B10, EN25P10, EN25BF20, EN25P20, EN25F20, EN25B40, EN25P40, EN25F40, EN25B80,·EN25P80, EN25F80, EN25T80, EN25B16, EN25P16, EN25B32, EN25P32, EN25B64, EN25P64

Excel Semiconductor Inc.
ES25P10, ES25P20, ES25P40, ES25P80, ES25P16, ES25P32

ST:
M25P05A, M25P10A, M25P20, M25P40, M25P80, M25P16, M25P32, M25P64, M25PE10, M25PE20, M25PE40, M25PE80, M25PE16, M25PE32, M45PE10, M45PE20, M45PE40, M45PE80, M45PE16, M45PE32

MXIC:
MX25L512, MX25L1005, MX25L2005, MX25L4005, MX25L8005, MX25L1605, MX25L3205, MX25L6405, MX25L6445, MX25L6405 (SOP16)

NexFlash:
NX25P80, NX25P16, NX25P32

Chingis Technology Corporation:
Pm25LV512, Pm25LV010, Pm25LV020, Pm25LV040, Pm25LV080, Pm25LV016, Pm25LV032, Pm25LV064

Saifun Semiconductors:
SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320

WINBOND:
W25P10, W25X10, W25Q10, W25P20, W25X20, W25Q20, W25P40, W25X40, W25Q40, W25P80, W25X80, W25Q80, W25P16, W25X16, W25Q16, W25P32, W25X32, W25Q32, W25P64, W25X64, W25Q64

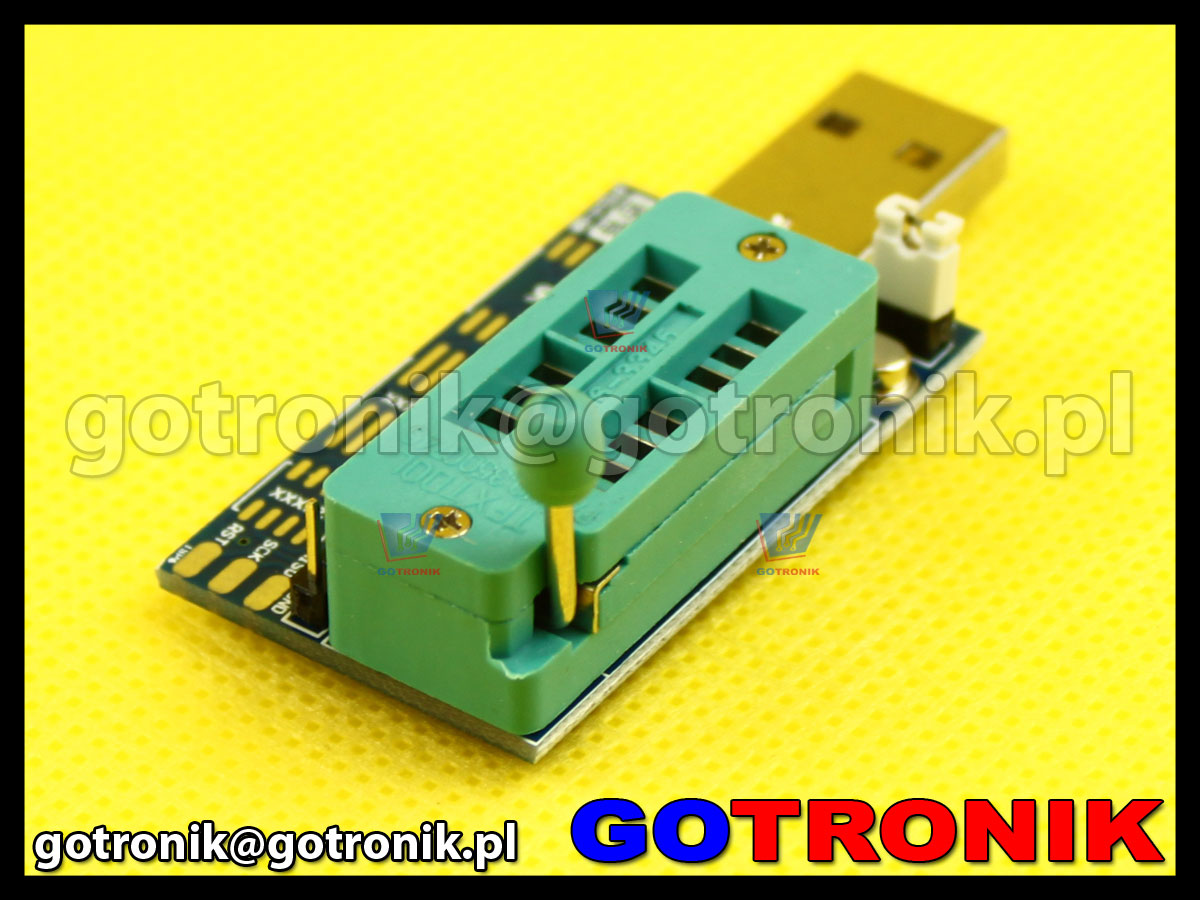

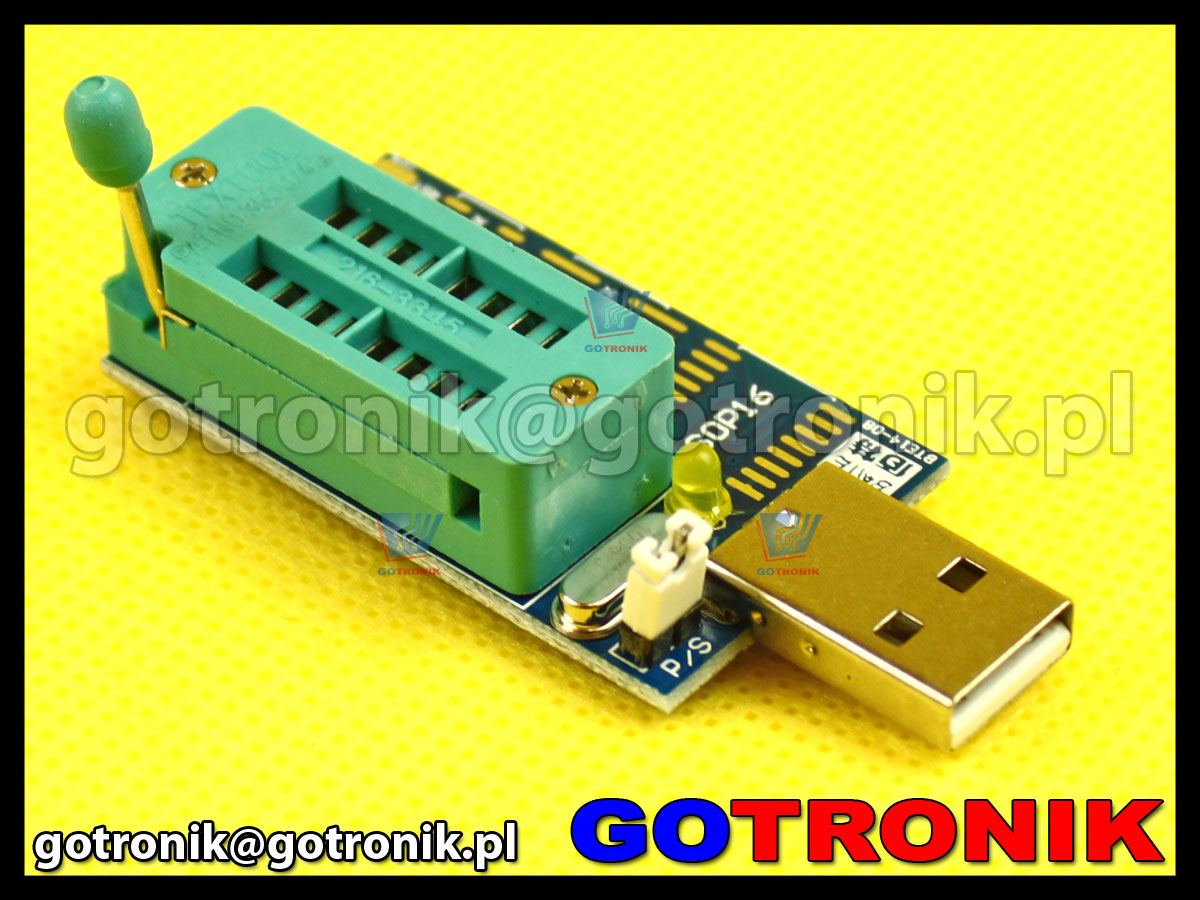

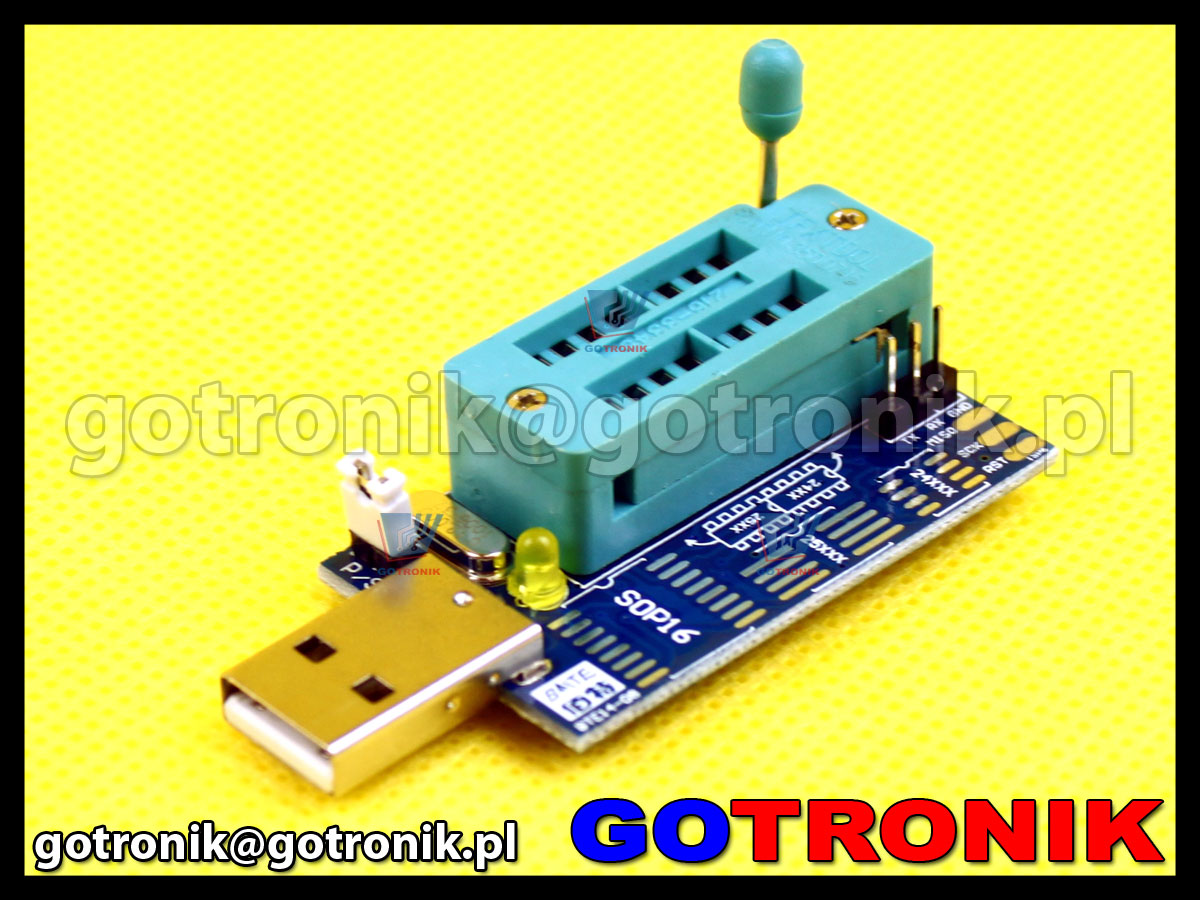

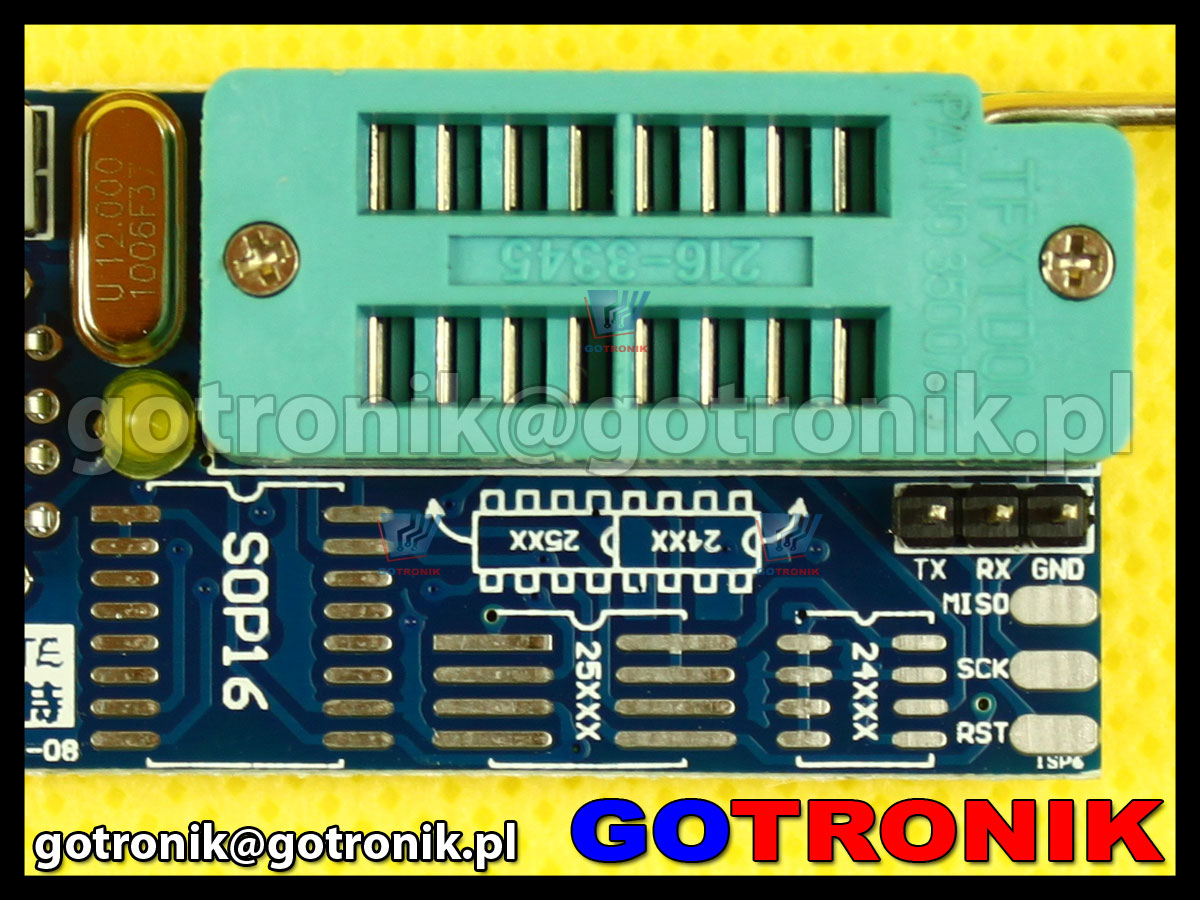

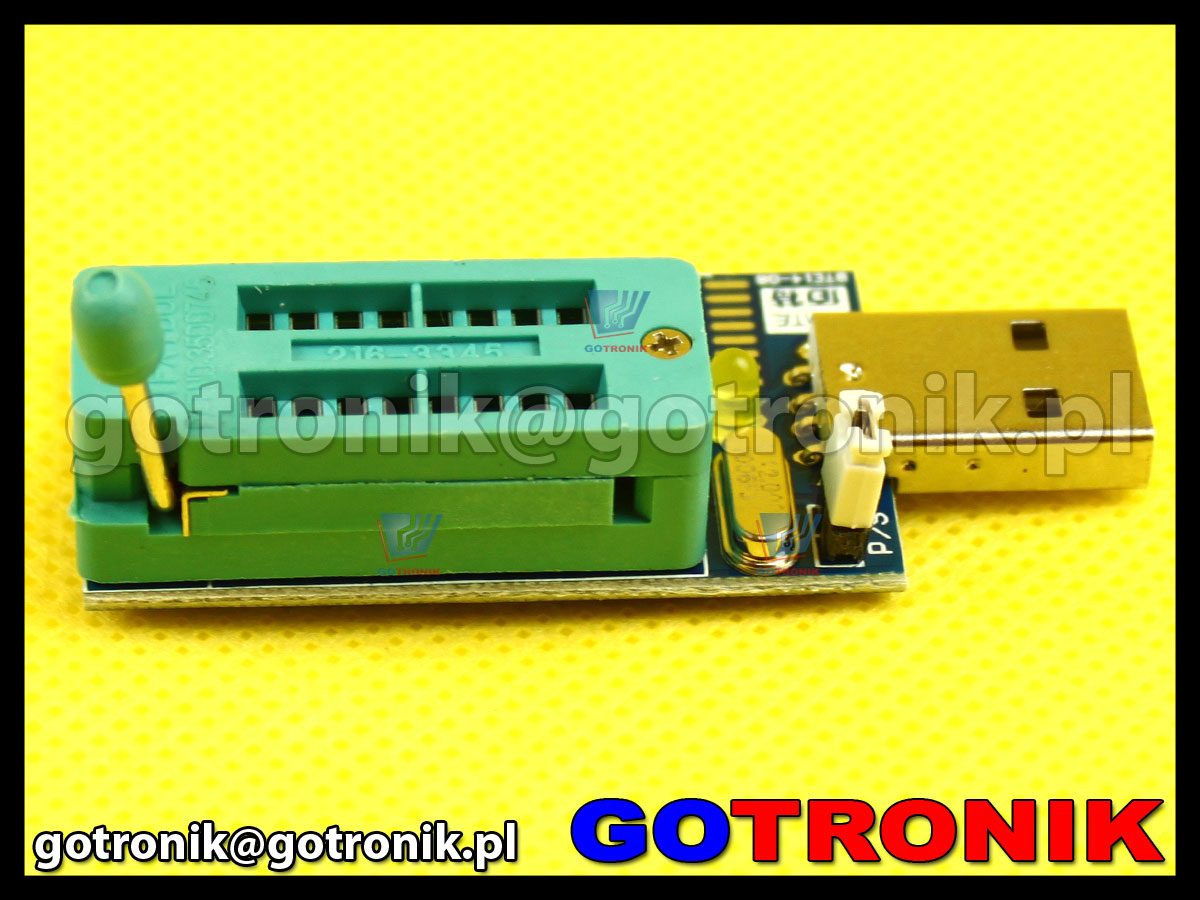

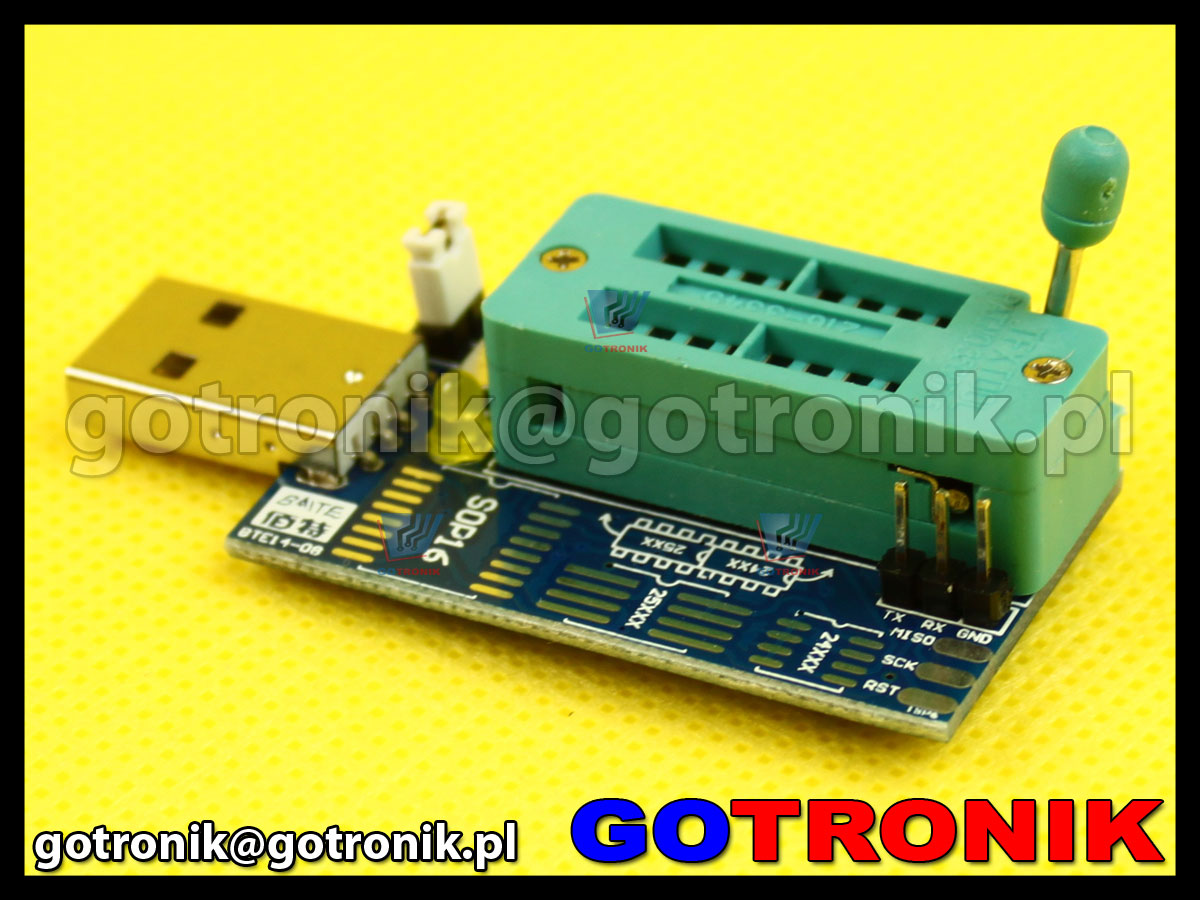

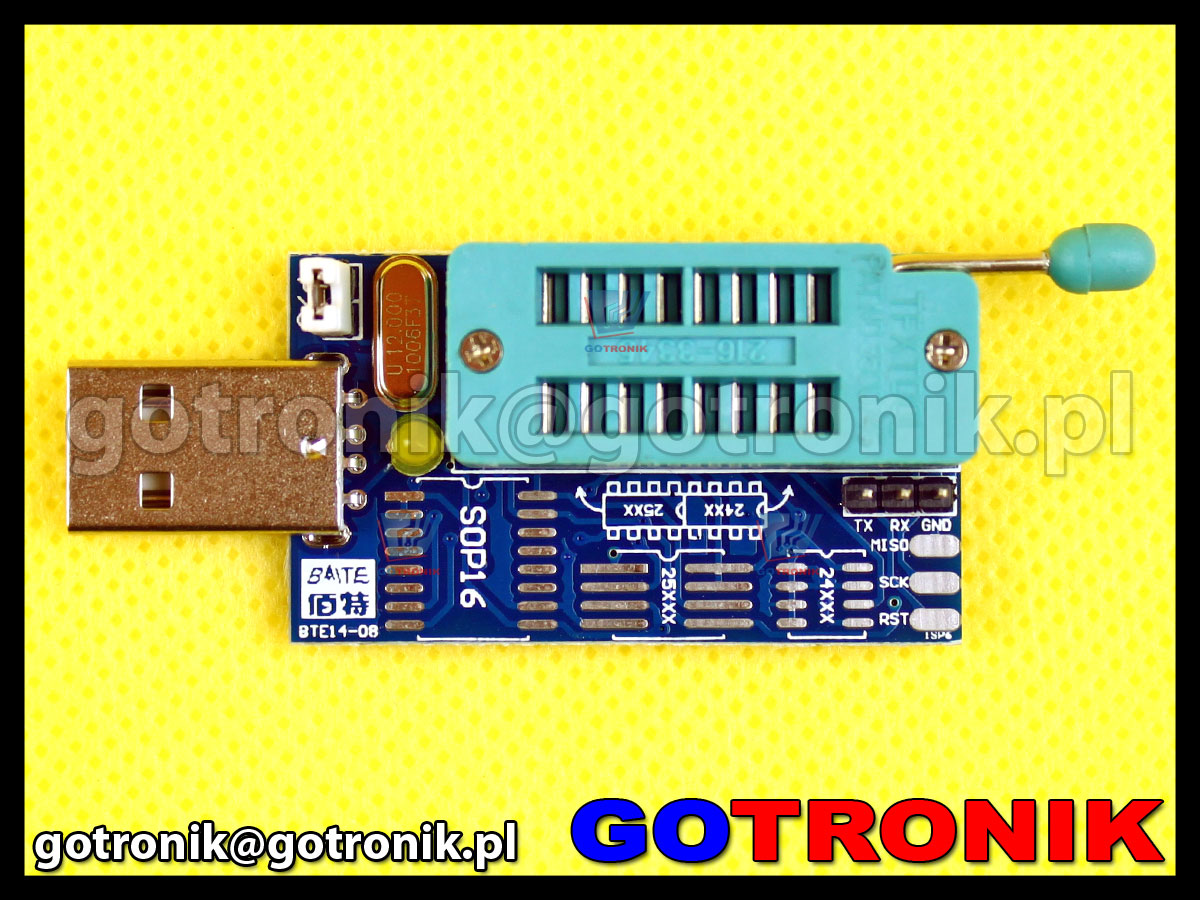

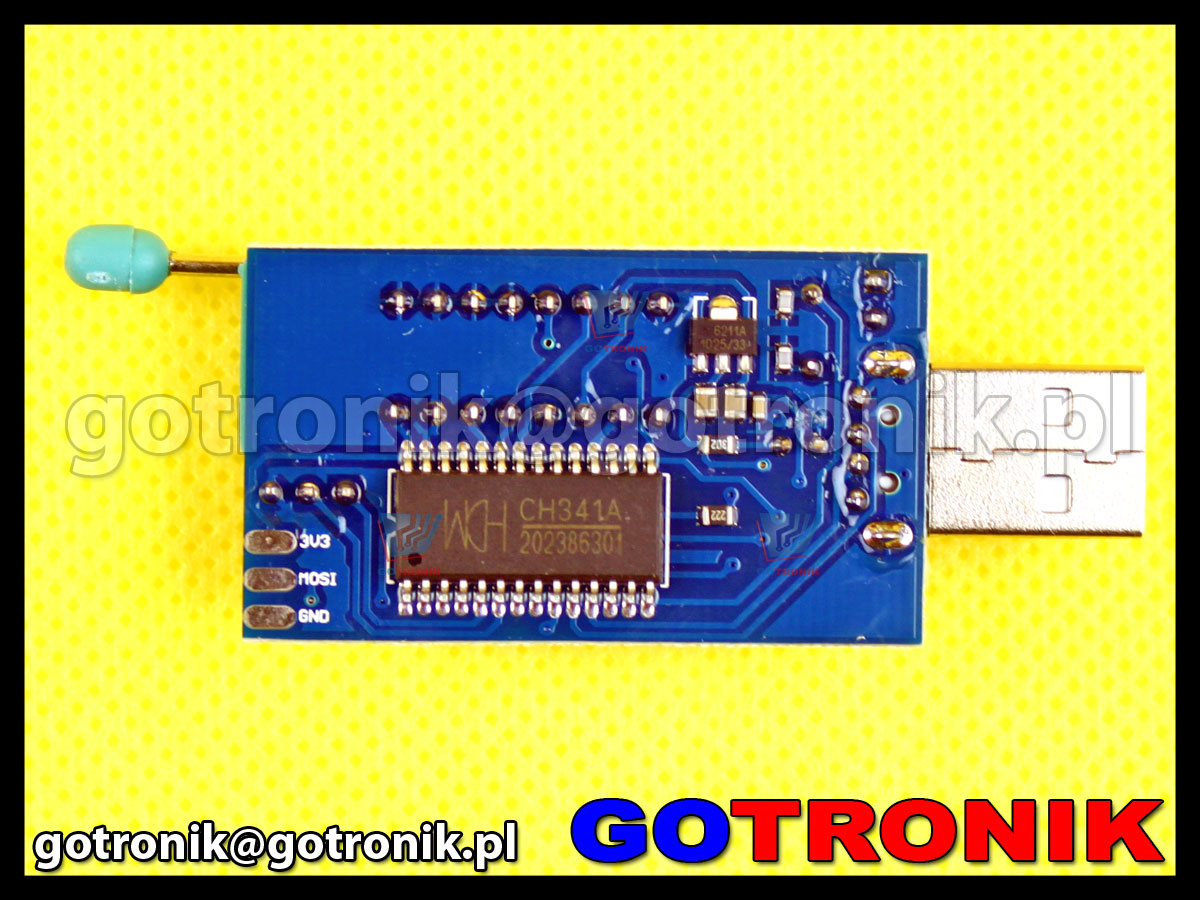

zdjęcia:
