ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz
ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796
Moduł uruchomieniowy ze scalonym generatorem ADF4351 produkcji Analog Device. Oferowana płyta ewaluacyjna pozwala przetestować możliwości układu. Dzięki procesorowi sterującemu STM32, wyświetlaczowi OLED i przyciskom sterującym możemy nawyjściu uzyskać przebieg o regulowanej wartości częstotliwości w paśmie RF od 35MHz do 4,4GHz. Dzięki czemu mamy autonomiczny generator, którego funkcjami możemy sterować bez dodatkowych bez dodatkowych urządzeń typu komputer itp. Z dodatkowych funkcji mamy do dyspozycji przemiatanie wartością częstotliwości od ustawionej wartości początkowej do końcowej. Wbudowany interfejs komunikacyjny USB.

ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796

dane techniczne:
  • moduł elektroniczny - płyta ewaluacyjna z układem ADF4351 produkcji Analog Device
  • pasmo- zakres częstotliwości generowanych przez AD4351: 35MHz do 4,4GHz
  • minimalny krok regulacji częstotliwości: 100kHz
  • błąd częstotliwości: ± 1 kHz
  • wyjścia: OUT A+ i OUT A-
  • złącza wyjściowe SMA pozłacane
  • szum fazowy: mniej niż -100dBc dla 10kHz
    szumy są zróżnicowane w zależności od pasma
  • moc wyjściowa modułu: max. 7 dBm
  • wyświetlacz OLED
  • przyciski sterujące
  • przycisk reset
  • mikroprocesor sterujący STM32
  • interfejsy:
    ► port komunikacyjny USB poprzez STM32
    ► moduł SW
    ► Gnd CLK DIO
  • napięcie zasilania: 5V do 12V
    ► poprzez port micro USB
    ► poprzez gniazdo DC 5,1mm
  • płytka drukowana dwustronna z metalizacją otworów
  • otwory montażowe do przykręcenia płytki
  • wymiary: 88mm x 67mm

MENU sterujące:
1. Point --> regulacja wartości częstotliwości np. 0100.00MHz
2. Sweep --> przemiatanie częstotliwością. Ustawiania początkowej i końcowej wartości przemiatania.
3. Step Fre --> krok częstotliwości 000,10Mhz
4. Step Time --> czas 0010mS
5. dB Set -->RF Power Set regulacja mocy wyjściowej: +5db +2db -1dB-4dB


pdfkarta katalogowa układu ADF4351
win raz zip logododatkowe materiały dla modułu ADF4351
win raz zip logododatkowe materiały dla modułu ADF4351

ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796
ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796ADF4351 płytka ewaluacyjna generator RF 35M - 4,4GHz BTE-796

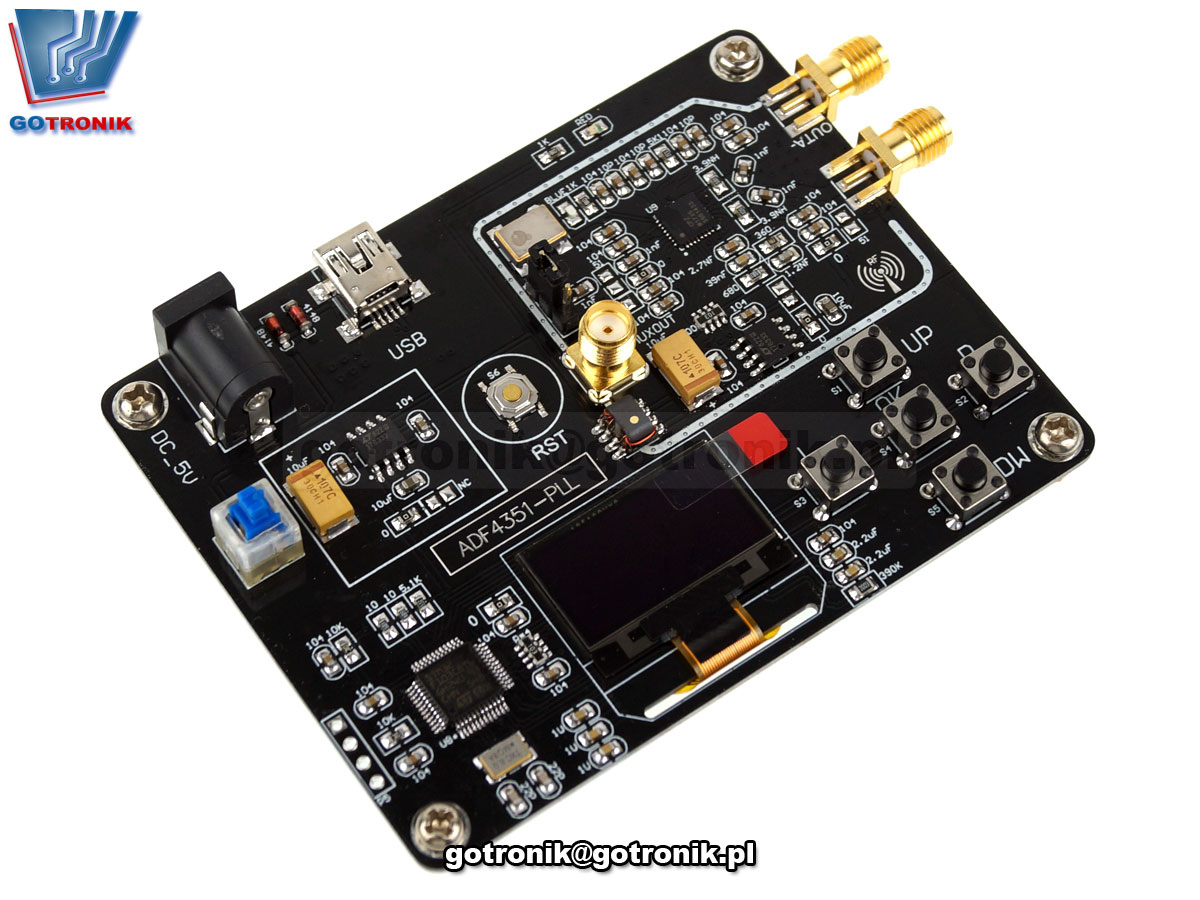

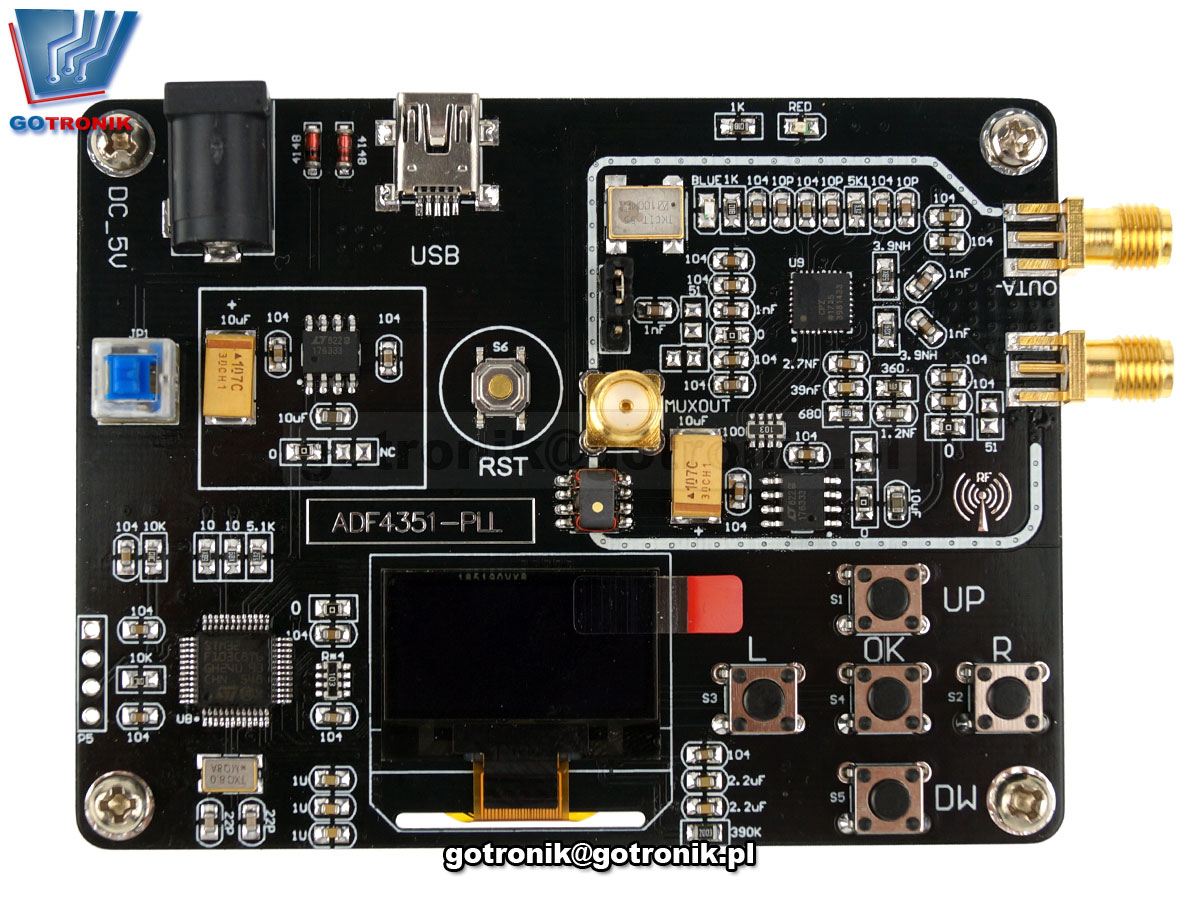

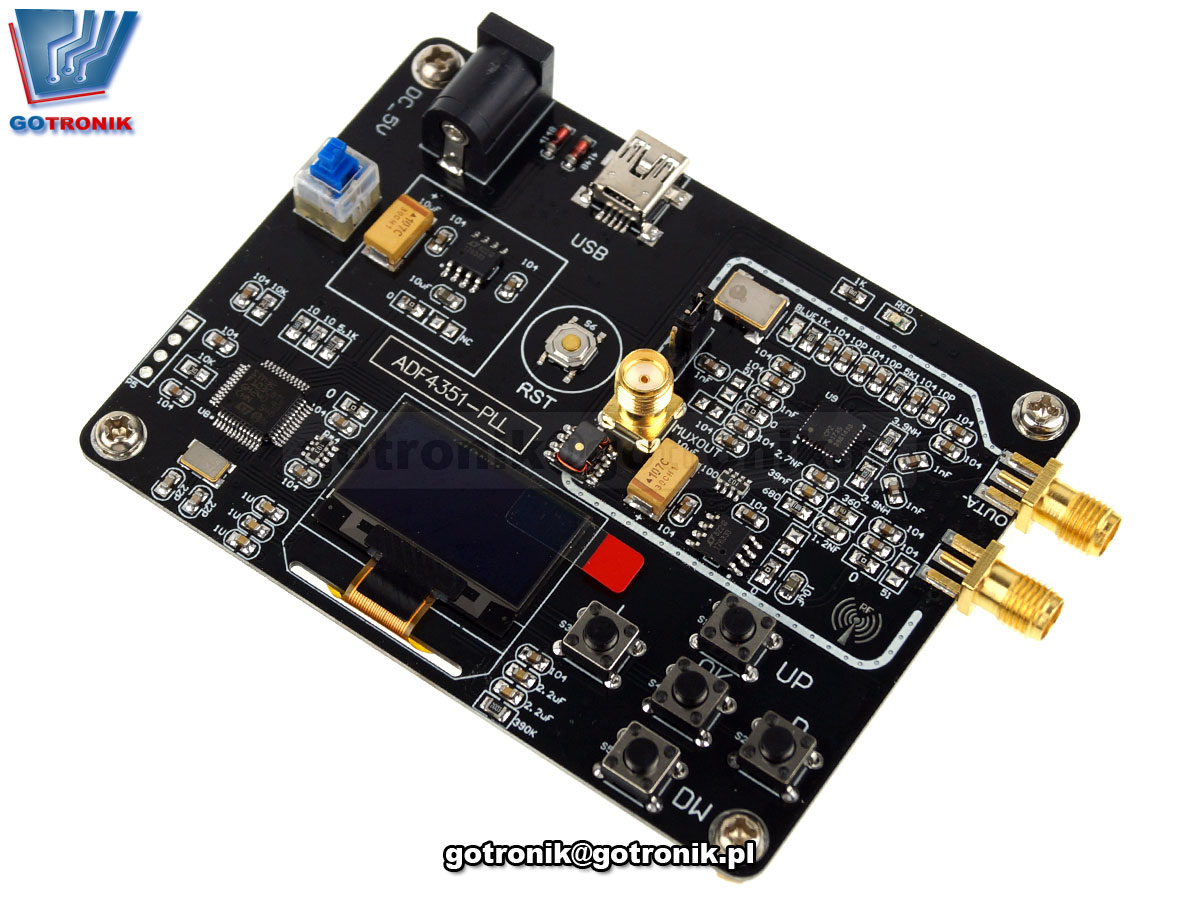

zdjęcia:
