Przetwornica napięcia 12V - 80V 20A 1200W

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-859

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 74,00 zł

Cena netto: 60,16 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Przetwornica napięcia 12V - 80V 20A 1200W

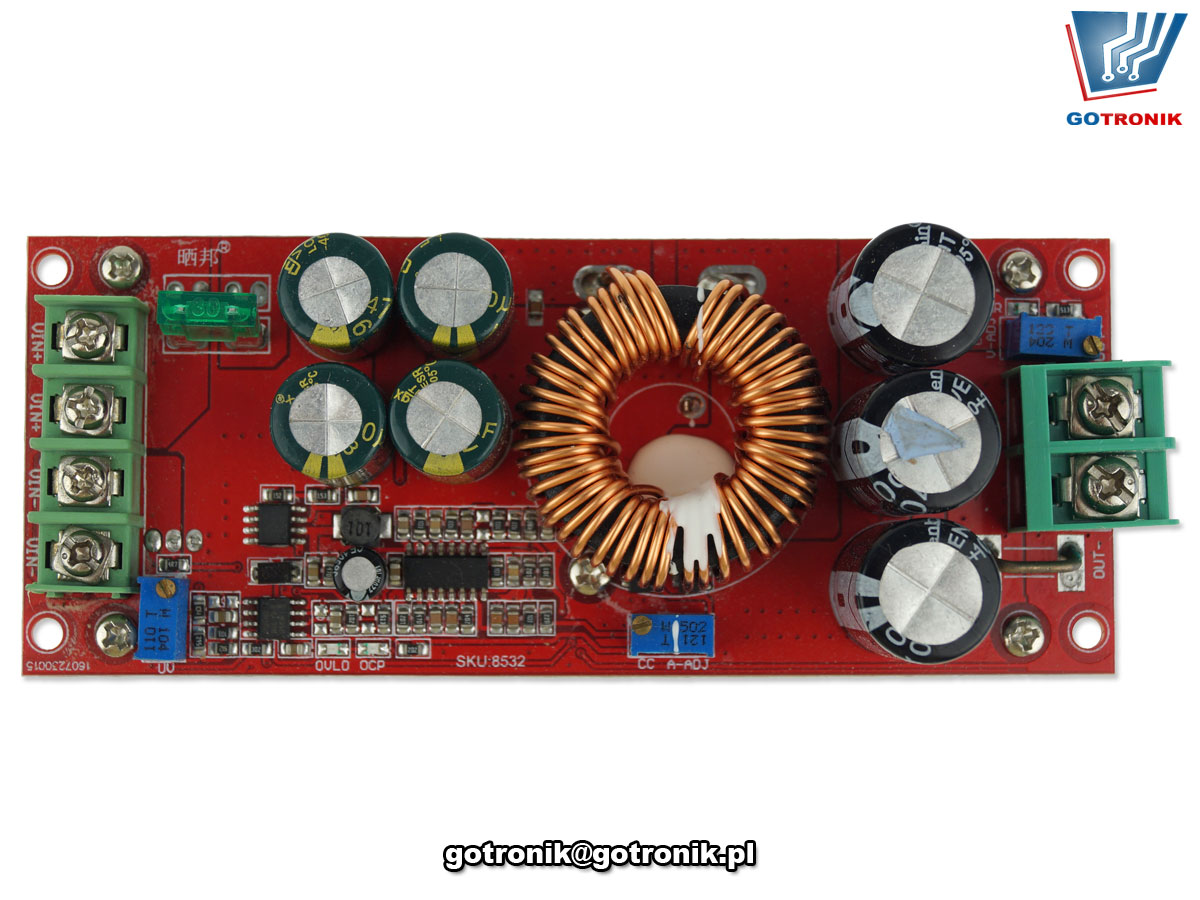

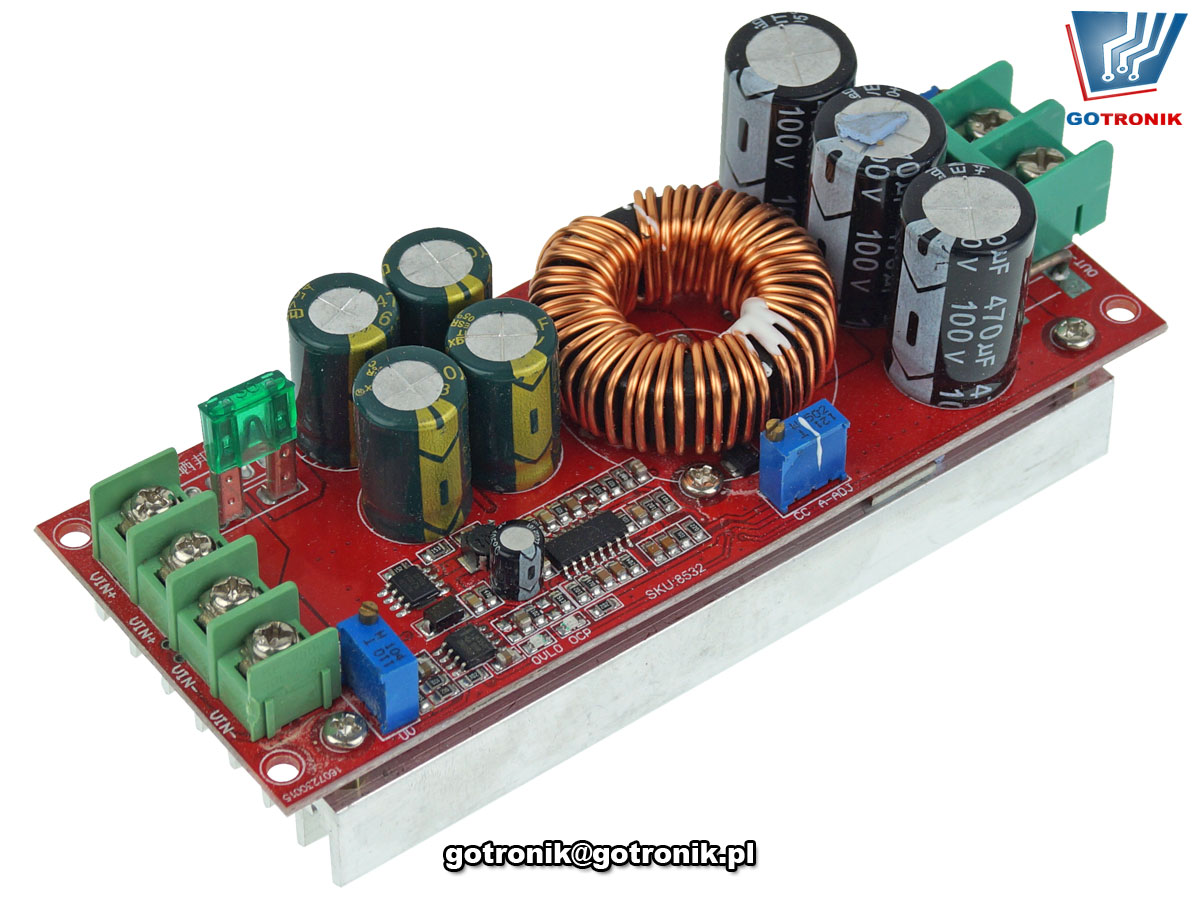

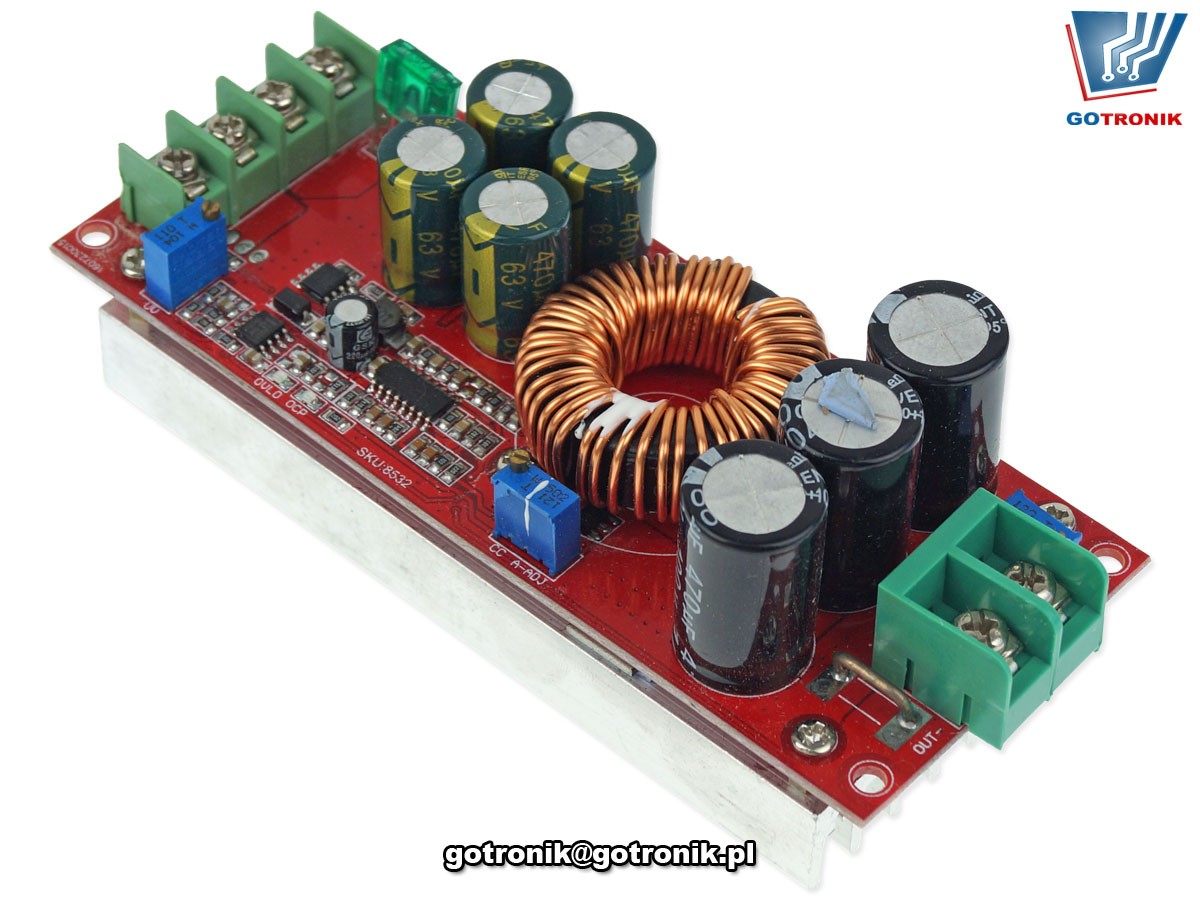

Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859
Moduł impulsowej przetwornicy napięcia DC-DC typu "step-up" czyli podwyższającej napięcie wejściowe na wyjściu. Oferowana przetwornica napięcia charakteryzuje się bardzo dużą mocą wyjściowa do 1200W. Podłączając do wejścia przetwornicy stałe napięcie DC z zakresu od 12V do 60V użytkownik na wyjściu może podwyższyć napięcie do maksymalnej wartości 80V. Maksymalny prąd to 20A. Przetwornica charakteryzuje się dużą sprawnością energetyczną do 95%. W praktyce wykorzystamy przetwornicę podwyższającą gdy mamy źródła napięcia o niskim napięciu np. 12V i mamy potrzebę uzyskania wyższego napięcia do ładowania np. laptopa w samochodzie.

Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859

dane techniczne:
  • przetwornica napięcia DC-DC podwyższająca napięcie step-up
  • zakres napięcia wejściowego: 8V do 60Vdc
  • maksymalny prąd wejściowy: 20A
  • potencjometr CV do płynnej regulacji napięcia wyjściowego
  • zakres regulacji napięcia wyjściowego: 12V do 80V
  • maksymalny prąd wyjściowy: 20A
  • maksymalna moc: do 1200W
  • złącza do podłączenia:
    ► terminal block do przykręcenia przewodów
    ► brak koniecznści lutowania przewodów
  • prąd spoczynkowy (bez obciążenia): ok. 15mA
  • częstotliwość pracy: 150kHz
  • duża sprawność do 95%
  • zabezpieczenie zwarciowe: TAK
    (bezpiecznik wejściowy 20 A)
  • zabezpieczenie nadprądowe: TAK
  • wejściowe zabezpieczenie przed odwrotną polaryzacją: BRAK
  • wyposażona w radiator
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • wymiary modułu: 116 x 52 x 15 mm
  • waga: 300g

 sposób podłaczenia:
► podłączenie zasilania:
Do złącza śrubowego opisanego jako + Vin - przykręcamy przewody z napięciem zasilającym. (+) plus zasilania przewód czerwony, (-) minus masa zasilania. Należy zachować odpowiednią polaryzację, gdyż niewłaściwe podłączenie zasilania lub przekroczenie napięcia zasilania doprowadzi do uszkodzenia modułu (przepalenia). Zalecamy rozróżniać kolory; czerwony to (+), a czarny to (-). Wartość napięcia zasilającego od 8V do 60V.

► podłączenie wyjścia przetwornicy:
Do złącza śrubowego opisanego jako + OUT - przykręcamy przewody wyjściowe. Do wyjścia przetwornicy podłącz multimetr uniwersalny z zakresem pomiaru napięcia stałego DC (woltomierz). Obracając śrubą potencjometru CV ustaw żądaną wartość napięcia na wyjściu.
Istnieje możliwość ustawienia ograniczenia nadprądowego (praca w trybie stabilizacji napięcia) regulując ą wartość potencjometrem CC.

Moduł elektroniczny stałoprądowej przetwornicy napięcia DC-DC przeznaczony jest dla użytkownik z doświadczeniem z zakresu elektryki i elektroniki. Ze względu na występowanie wysokich napięć należy zachować wszelką ostrożność i środki bezpieczeństwa. Niestosowanie się do tych wskazówek może spowodować uszkodzenie przetwornicy lub zasilanego układu elektronicznego.
Poniżej przedstawiamy charakterystykę wyjściową obciążalności wyjścia przetwornicy BTE-859:
Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859

Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859
Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859Przetwornica napięcią DC podwyższająca step-up 1200W 12V 80V 20A regulowana BTE-859
