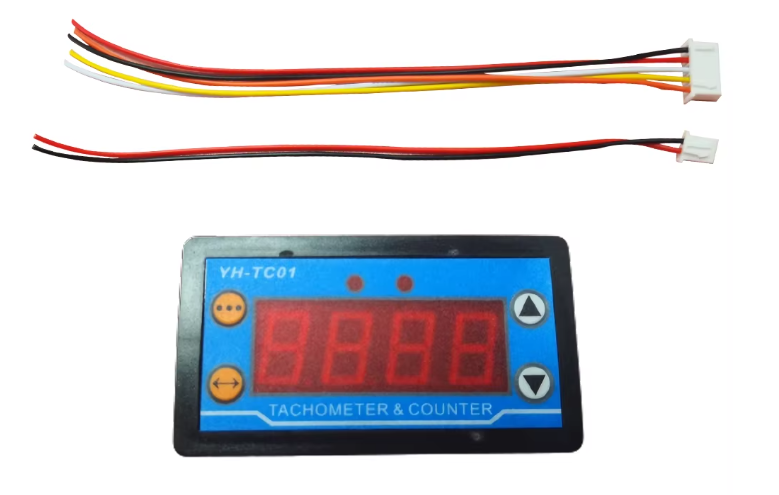

Cyfrowy tachometr i licznik 2w1 30-80000 RPM z alarmem i czujnikiem Halla

Prezentowany moduł to zaawansowany, panelowy miernik łączący w sobie funkcje cyfrowego obrotomierza (tachometru) oraz licznika impulsów. Urządzenie zostało zaprojektowane do pracy w szerokim zakresie napięć zasilania DC 9-24V, co czyni je kompatybilnym z większością systemów automatyki przemysłowej i warsztatowej. Miernik współpracuje z czujnikami typu NPN (Halla, zbliżeniowymi indukcyjnymi, optycznymi), umożliwiając precyzyjny pomiar prędkości obrotowej w zakresie od 30 do 80 000 RPM. Jest to idealne rozwiązanie do monitorowania pracy silników, wrzecion obrabiarek, wentylatorów, taśmociągów oraz zliczania elementów na linii produkcyjnej.

Urządzenie wyróżnia się programowalnym wyjściem alarmowym. Użytkownik może zdefiniować progi dla niskiej (L) oraz wysokiej (H) prędkości obrotowej. Po przekroczeniu ustalonych wartości, miernik aktywuje wyjście alarmowe (sygnał napięciowy DC 12V+, max 500mA), które może wysterować przekaźnik, syrenę lub lampę ostrzegawczą. Dodatkowo, funkcja skalowania pozwala na ustawienie liczby impulsów na jeden obrót (parametr Pn), co umożliwia stosowanie wielu magnesów na wale w celu zwiększenia precyzji pomiaru przy niskich prędkościach. Wyświetlacz LED o wysokiej jasności automatycznie dostosowuje format wyświetlania (miejsca po przecinku) w zależności od mierzonej wartości, zapewniając czytelność w każdym zakresie.



Parametry:

• Napięcie zasilania: DC 9V - 24V
• Zakres pomiaru prędkości: 30 - 80 000 RPM (obr./min)
• Zakres licznika: 1 - 9999
• Typ wejścia czujnika: NPN (zwierny do masy) - 3 przewodowy
• Częstotliwość odświeżania: > 1 raz / sekundę
• Dokładność pomiaru: ± 1%
• Wyświetlacz: 4-cyfrowy LED Czerwony (0.56 cala)
• Wyjście alarmowe: Sygnał napięciowy (max 500mA)
• Wymiary zewnętrzne: 78 x 42 x 24 mm
• Wymiary otworu montażowego: 76.5 x 39.5 mm
• Temperatura pracy: 0°C ~ 60°C
• Funkcje menu: Tryb pracy (RPM/Licznik), Skalowanie impulsów, Alarm niski, Alarm wysoki

Opis wskazań wyświetlacza

Prędkościomierz wykorzystuje 4-cyfrowy wyświetlacz tubowy. Rozdzielczość wyświetlania zmienia się dynamicznie w zależności od mierzonej prędkości, co zapewnia optymalną czytelność danych.

Prędkość obrotowa (RPM)	Rozdzielczość wskazania	Przykład
Poniżej 30	-	Wyświetla 0000
30 - 999	0.1 obrotu	Wskazanie 123.4 (rzeczywista: 123.4 RPM)
1000 - 9999	1 obrót	Wskazanie 1234 (rzeczywista: 1234 RPM)
10000 - 80000	10 RPM	Wskazanie 1.234 (rzeczywista: 12340 RPM)
Powyżej 80 000	-	Wyświetla F-- (poza zakresem)

Konfiguracja i Opis Menu

Nr	Kod Menu	Opis funkcji / Parametr
1	1-FC	Wybór funkcji: -F (Tryb prędkości), -C (Tryb licznika). Domyślnie: Prędkość.

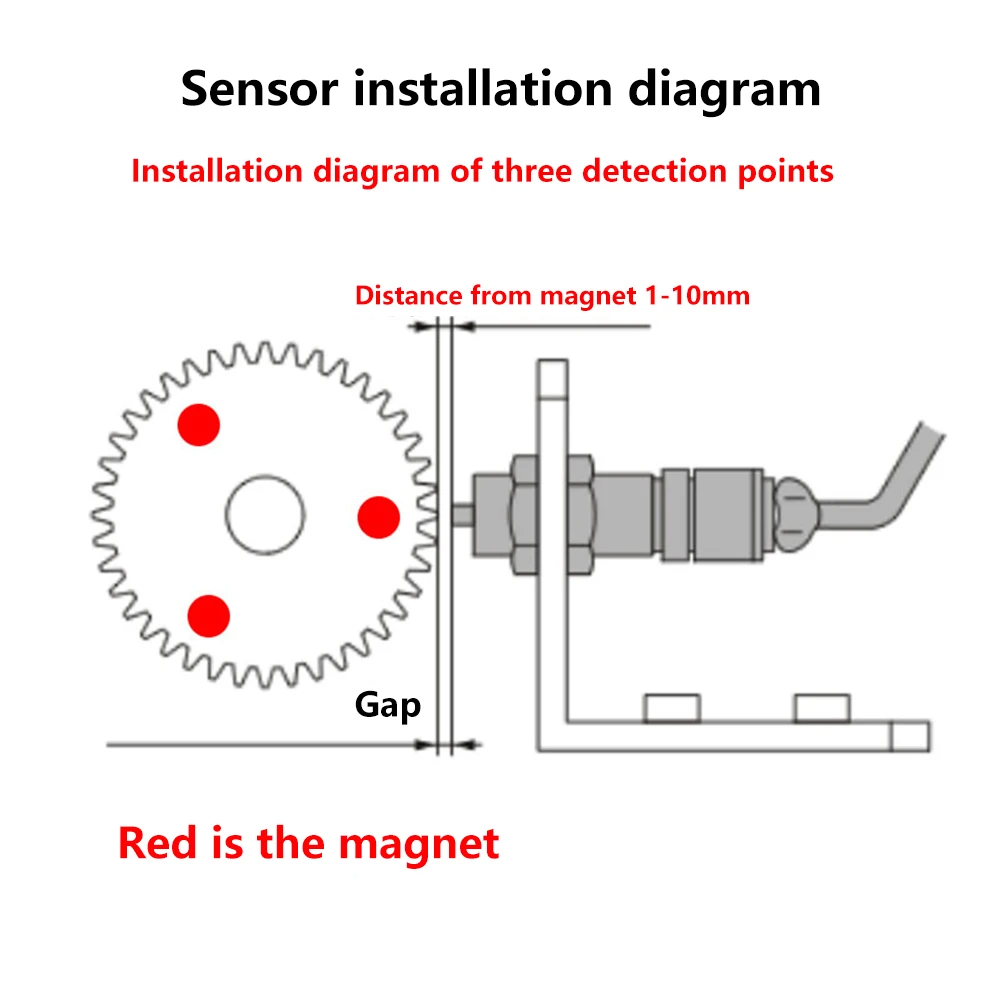

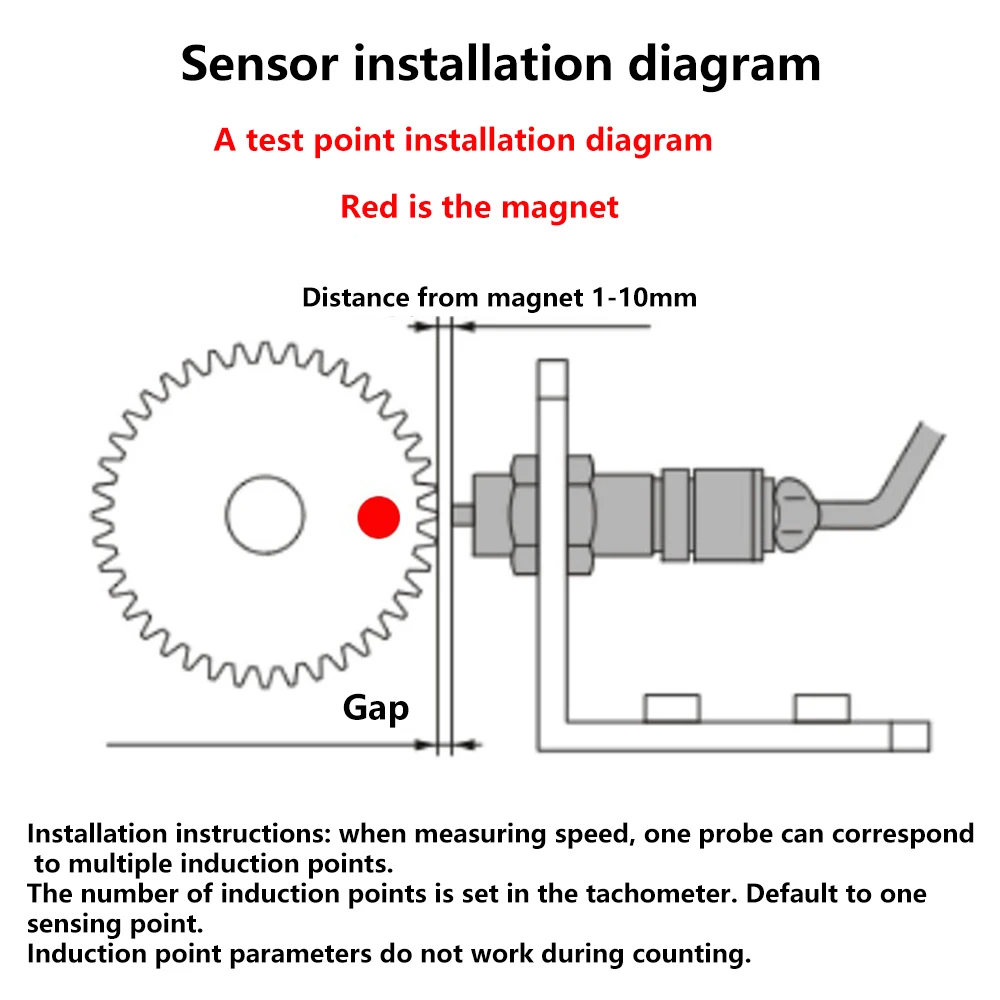

2	2-Pn	Ustawienie punktów detekcji (liczba magnesów na obrót). Zakres: 1-3. Domyślnie: 1.
3	3-SL	Alarm niskiej prędkości. Zakres >10. Poniżej 10 alarm wyłączony. Domyślnie: 0.
4	4-SH	Alarm wysokiej prędkości. Zakres <80000. Powyżej 80000 alarm wyłączony. Domyślnie: 99999.
5	5-CA	Wartość alarmu dla trybu licznika. Zakres: 1-9999.
4*	5-AL	Tryb alarmu licznika. Zakres wartości 1-9999. =0 alarm wyłączony. Domyślnie: 0.





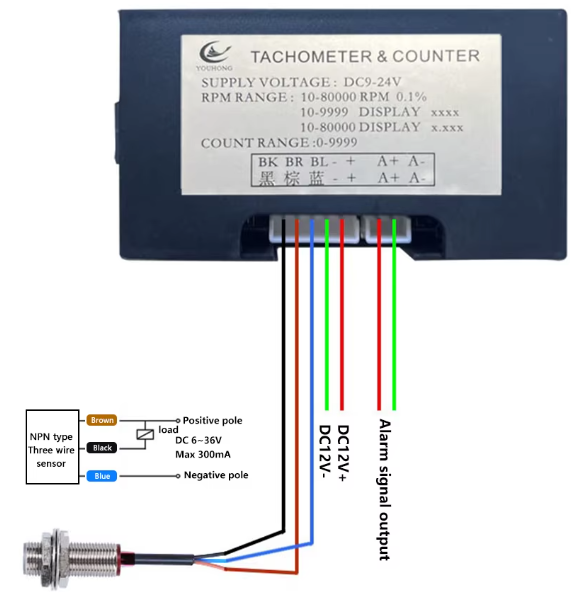

Schemat podłączenia przewodów

• Złącze 5-pinowe (Czujnik i Zasilanie):
  • Czarny (BK): Zasilanie (-) / Masa
  • Brązowy (BR): Zasilanie (+) DC 9-24V
  • Niebieski (BL): Sygnał czujnika (NPN)
• Złącze 2-pinowe (Wyjście Alarmowe):
  • Zielony (A+): Wyjście alarmowe (+) DC 12V
  • Czerwony (A-): Wyjście alarmowe (-) GND



---
