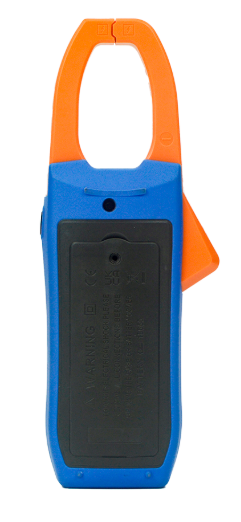

CMS061 Miernik cęgowy z funckją oscyloskopu 600A AC/DC True RMS OWON

Model OWON CMS061 to profesjonalne urządzenie typu "3 w 1", łączące funkcjonalność precyzyjnego miernika cęgowego AC/DC, pełnoprawnego multimetru oraz cyfrowego oscyloskopu. Urządzenie umożliwia pomiar prądu do 600A AC/DC oraz napięcia do 1000V, oferując przy tym dokładność klasy True RMS z licznikiem 20 000. Jest to idealne narzędzie dla elektryków, automatyków i serwisantów, którzy potrzebują nie tylko zmierzyć wartość sygnału, ale również zweryfikować jego kształt pod kątem zakłóceń czy zniekształceń, bez konieczności noszenia osobnego oscyloskopu.




Miernik wyposażony jest w czytelny, kolorowy wyświetlacz IPS LCD 2.8", który zapewnia doskonałą widoczność wyników oraz przebiegów falowych nawet pod szerokim kątem. Dzięki wbudowanemu modułowi Bluetooth, CMS061 współpracuje z aplikacją mobilną na systemy Android oraz iOS, umożliwiając zdalny podgląd, rejestrację danych i analizę pomiarów w czasie rzeczywistym. Urządzenie posiada również funkcję pomiaru prądu rozruchowego (Inrush Current), bezkontaktowy detektor napięcia (NCV) oraz zasilane jest wydajnym ogniwem litowym 18650, co eliminuje problem częstej wymiany baterii.

Parametry:

• Marka: OWON
• Model: CMS061
• Liczba zliczeń: 20 000 True RMS
• Pomiar prądu DC: do 600 A
• Pomiar prądu AC: do 600 A
• Pomiar napięcia DC/AC: do 1000 V
• Pasmo oscyloskopu: 1 MHz (napięcie) / 1 kHz (prąd)
• Próbkowanie: 5.0 MSa/s
• Funkcja pomiaru prądu rozruchowego (Inrush Current)
• Pomiar rezystancji: do 100 MΩ
• Pomiar pojemności: do 20 mF
• Pomiar częstotliwości: do 20 MHz
• Współczynnik wypełnienia: 0.1% - 99.9%
• Wyświetlacz: 2.8" LCD IPS kolorowy
• Komunikacja: Bluetooth (Android/iOS)
• Zasilanie: Akumulator Li-Ion 18650 3.7V
• Funkcja rejestratora danych (w aplikacji)
• Bezdotykowa detekcja napięcia (NCV)
• Test diody i ciągłości obwodu
• Automatyczna zmiana zakresów
• Funkcja Data Hold oraz Relative Mode
• Wymiary: 233 x 94.5 x 37.8 mm

Specyfikacja techniczna

Funkcja pomiarowa	Zakres / Parametr	Dokładność / Uwagi
Napięcie DC (V)	20.000mV / 200.00mV	±(0.1%+20) / ±(0.1%+6)
	2.0000V - 1000V	±(0.1%+5) ~ ±(0.15%+5)
Napięcie AC (V)	200.00mV - 1000V	±(0.6%+10) ~ ±(0.8%+10)
Prąd DC (A)	20.00A / 200.0A / 600A	±(2.0%+10) ~ ±(2.0%+5)
Prąd AC (A)	20.00A / 200.0A / 600A	±(3.0%+10) ~ ±(2.5%+5)
Prąd Inrush (A)	20.00A / 200.0A / 600A	±(10.0%+10)
Rezystancja (Ω)	200.0Ω - 100.00MΩ	±(0.8%+10) ~ ±(5.0%+10)
Pojemność (F)	2.000nF - 20.00mF	±(3.0%+10) ~ ±(5.0%+10)
Częstotliwość (Hz)	200.00Hz - 20.000MHz	±(0.1%+5)
Specyfikacja Oscyloskopu
Pasmo analogowe	1MHz (Napięcie) ; 1kHz (Prąd)
Tryb próbkowania	Real-time sample
Próbkowanie	5.0 MSa/s
Liczba kanałów	1
Impedancja wejściowa	≥10MΩ
Maksymalne napięcie wejściowe	1000V
Maksymalny prąd próbkowania	1000A
Podstawa czasu	2.5us/div ~ 10S/div
Dokładność podstawy czasu	±(0.01%+0.1div)
Czułość napięciowa	30mV/div ~ 500V/div
Zakres przesunięcia	±3 grid
Dokładność czułości	±(5%+0.2div)
Automatyczne pomiary	Rms, Period, Freq, Max, Min, PK-PK, Avg
Tryb wyzwalania	Auto
Typ wyzwalania	Rise / Fall



Pliki do pobrania

	Instrukcja obsługi (User Manual) CMS061 [PDF]
	Skrócona instrukcja (Quick Guide) CMS061 [PDF]
