DPO6102B Hantek 100MHz oscyloskop cyfrowy dwukanałowy

DPO6102B oscyloskop 2 x 100MHz z ekranem dotykowym

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: DPO6102B

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 1 559,25 zł

Cena netto: 1 267,68 zł

Chwilowo niedostępny

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
zdjęcia osyloskopu
dane techniczne
Recenzje produktu (0)

DPO6102B oscyloskop 2 x 100MHz z ekranem dotykowym
DPO6102B Hantek 100MHz oscyloskop cyfrowy dwukanałowy

Dwukanałowy oscyloskop 100MHz DPO6102B wyposażony kolorowy wyświetlacz z możliwością wyświetlania przebiegów z 256 stopniową skalą intensywności lub zmienną temperaturą barwową. Jest rozwiązanie nawiązujące do fluorescencyjnych lamp jak w oscyloskopach analogowych. Oscyloskop ma bardzo dużą częstotliwość przechwytywania i odświeżania przebiegu wynoszącą do 400 000fps (czyli 400 000 ramek na sekundę). DPO6102B standardowo wyposażony jest 16 rodzajów funkcji wyzwalania, oraz 5 rodzajów funkcji dekodowania cyfrowych magistral szeregowych. Głębokość pamięci wynosi do 64M próbek (długość rekordu pamięci).

DPO6102B to dwukanałowy oscyloskop cyfrowy produkcji Hantek. Oscyloskop posiada dwa analogowe kanały wejściowe CH1 CH2 dzięki czemu możemy na jednym ekranie równocześnie obserwować 2 niezależne przebiegi. Szerokość pasma z każdego z kanałów wejściowych wynosi 100MHz. . Inną wyróżniającą cechą oferowanej serii oscyloskopów DPO6002B jest rozbudowana sekcja wyzwalania, która pozwala również wykorzystać sygnały z cyfrowych magistral szeregowych: SPI, CAN, I2B... Oscyloskop w standardzie ma wbudowane dekodery magistrali szeregowych. Praca z oscyloskopem cyfrowym DPO6102B jest bardziej komfortowa dzięki dużemu 7 calowemu dotykowemu ekranowi TFT o rozdzielczości 800x480 i palecie barw wynoszącej 16M kolorów. Ponadto oscyloskopy z serii DPO6002B Hantek wyposażone są w zestaw standardowych funkcji:

Autoset - automatycznie dobranie parametrów czułości napięciowej, podstawy czasu, rodzaju wyzwalania tak by na wyświetlaczu był widoczny stabilny okresowy przebieg elektryczny (funkcja Autoscale)
pomiary automatyczne: oscyloskop DPO6102B wyposażony jest w funkcję automatycznego pomiaru 32 parametrów charakteryzujących przebieg elektryczny: np. napięcie, częstotliwość, współczynnik wypełnienia
pomiary kursorami: przy pomocy kursorów można mierzyć parametry napięciowe w osi pionowej, oraz parametry czasowe w osi poziomej w sposób: ręczny (manual) ustawiając parę kursorów w wybranej pozycji lub w sposób automatyczny (track)
USB Device - pozwala nam podłączyć pamięć typu pendrive do gniazda na front panelu oscyloskopu i bezpośrednie zapisywanie lub odczytywanie przebiegów. Mamy możliwość zapisu danych na dysku komputera.
USB Host - komunikacja z komputerem PC. Możliwość wysyłania danych i prezentacja w oprogramowaniu działającym w systemie Windows. Z poziomu oprogramowania mamy możliwość sterowania nastawami komputera.
funkcja Pass/Fail - popularnie zwana "maskami" pozwala na monitorowanie zmian w obserwowanym sygnale. Polega to na zdefiniowaniu maski wokół sygnału wzorcowego. W przypadku wykrycia zmian w sygnale wzorcowym na wyjściu otrzymujemy sygnał wyjściowy Pass (dobry) lub Fail (zły) - dźwiękowy
zapis, archiwizacja obserwowanych przebiegów do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego do sprawozdania lub prezentacji. Możliwości zapisu danych z oscyloskopu w pamięci wewnętrznej lub zewnętrznej pendrive USB:
► zapis ustawień w formacie *.SET. Maksymalnie 9 plików ustawień (z nr 1 do nr 9) może być przechowywany w pamięci wewnętrznej. Zapisane ustawienia można przywołać.
► zapis przebiegu w formacie *.LWF
► zapis przebiegu referencyjnego *.REF. Na odwołanie przebieg odniesienia zostanie wyświetlony bezpośrednio na ekranie oscyloskopu.
► zapis przebiegu w formacie *.CSV do arkusza kalkulacyjnego. Zapisane pliki zawierają dane przebiegu wyświetlanych kanałów analogowych i ustawienia główne, informacje o oscyloskopie. Przywracanie pliku CSV nie jest obsługiwane.
► zapis przebiegu w formacie *.BMP. Plik graficzny z widocznym całym interfejsem wyświetlacza oscyloskopu. Przywracanie zapisanego pliku obrazu na ekran oscyloskopu nie jest obsługiwane.

wbudowane dekodery magistral szeregowych RS-232 UART, CAN, SPI, I2B, LIN,

manual - instrukcja w języku angielskim oscyloskopy Hantek DPO6000

soft - oprogramowanie oscyloskopy Hantek DPO6000

DPO6102B Hantek oscyloskop cyfrowy dwukanałowy 100MHz

dane techniczne:

DPO6102B Hantek dwukanałowy oscyloskop cyfrowy
dwa kanały wejściowe: CH1 CH2
szerokość pasma kanałów wejściowych: 100MHz
próbkowanie w czasie rzeczywistym: 1GSa/s
długość rekordu pamięci: 64Mpts = 64 000 punktów
rozdzielczość pionowa przetwornika A/D: 8bit
czułość napięciowa od 500μV/div to 10V/div
szybkość przechwytywania przebiegów: do 400 000 wfm/s
wyświetlacz oscyloskopu:
▶ duży wyświetlacz o przekątnej 7 cali
▶ wyświetlana rozdzielczość: 800x480
▶ dotykowy ekran TFT o 16M kolorach i 24 bit
▶ obsługuje 256-stopniową skalę intensywności świecenia przebiegów
w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych
DVM - wbudowany cyfrowy multimetr 5 cyfrowy
Digital Volt Meter
wbudowany miernik częstotliwości 6 cyfrowy
operacje matematyczne
analiza widmowa FFT
rozbudowany system wyzwalania
ponad 14 rodzajów wyzwalania:
Edge , Pulse Width, Video , Slope , Overtime , Window , Pattern , Interval , Under Amp, UART , LIN , CAN , SPI , IIC I2B
możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
pomiary kursorami
automatyczne pomiary: pomiar 32 parametrów
zapis i odczyt przebiegów do plików *.csv
funkcja Pass/Fail
funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu
wbudowane interfejsy komunikacyjne:
▶ USB Host - komunikacja z komputerem
▶ USB Device - obsługa pamięci pendrive
▶ LAN
oprogramowanie Windows PC
obsługa komend zdalnego sterowania SCPI
dekodowanie magistral szeregowych: RS232, UART, I2B, SPI, LIN, CAN

W oscyloskopach Hantek z serii DPO6002B na panelu czołowym obudowy są widoczne gniazda wyjściowe BNC Gen1 Out i Gen2. Umiejscowienie tych gniazd na obudowie wynika tylko ze wspólnej konstrukcji mechanicznej obudowy z oscyloskopami serii C.

W oscyloskopie DSO6002B nie ma wbudowanego generatora.

2 kanałowy oscyloskop 400 000 szybkość odświeżania przebiegu	wyświetlacz cyfrowy luminofor 256 poziomów intensywności przebiegu lub temperatura barwowa

analiza FFT z widoczną skalą	segmentacja akwizycji i przebieg historii
64M długość rekordu pamięci	7 calowy dotykowy ekran
5 cyfrowy woltomierz, 6 cyfrowy częstościomierz	funkcja analizy FFT

zestaw zawiera:

oscyloskop cyfrowy DPO6102B
certyfikat kalibracji fabrycznej oscyloskopu
sonda oscyloskopowa z dzielnikiem x1/x10 - 2szt.
przewód połączeniowy USB
przewód zasilający
przewód BNC-krokodyl

gwarancja:

towar jest nowy i objęty 24 miesięczną gwarancją
uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

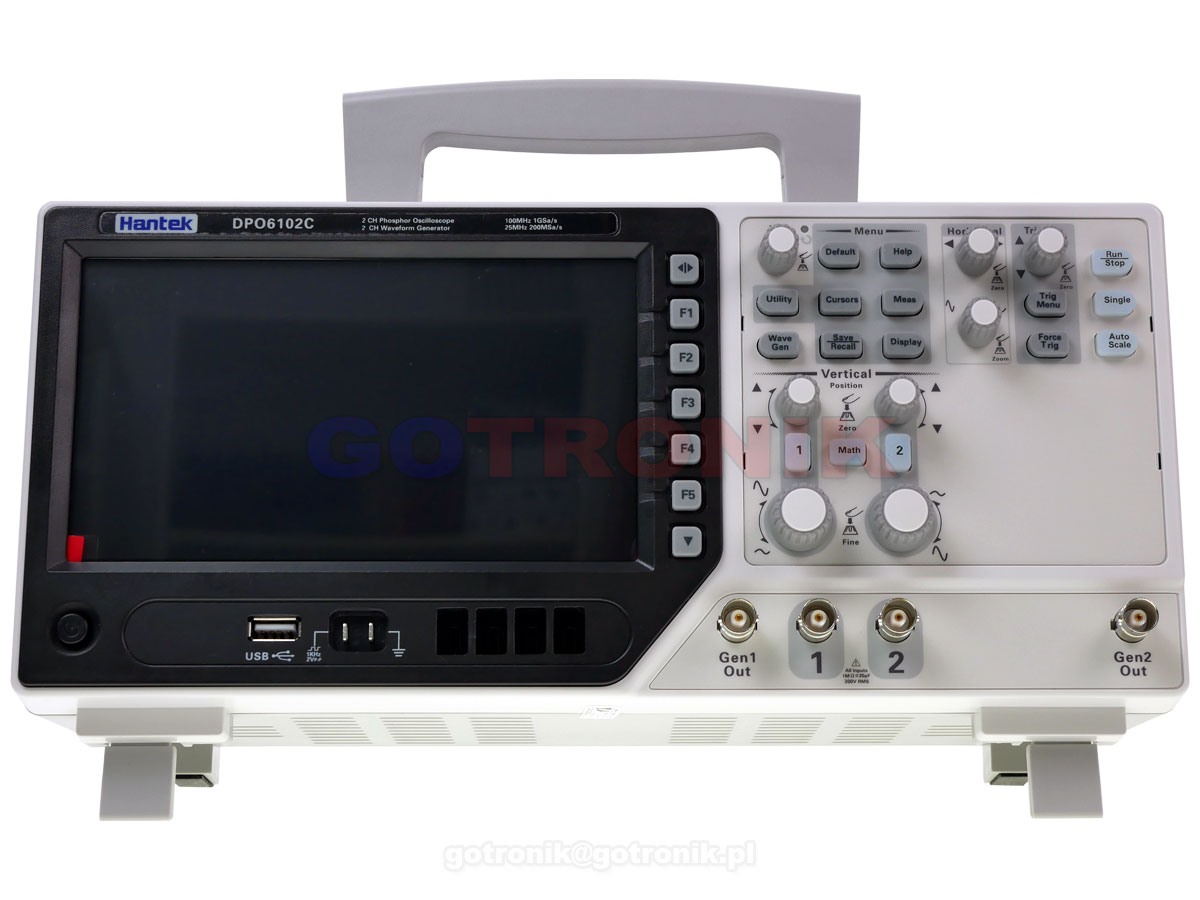

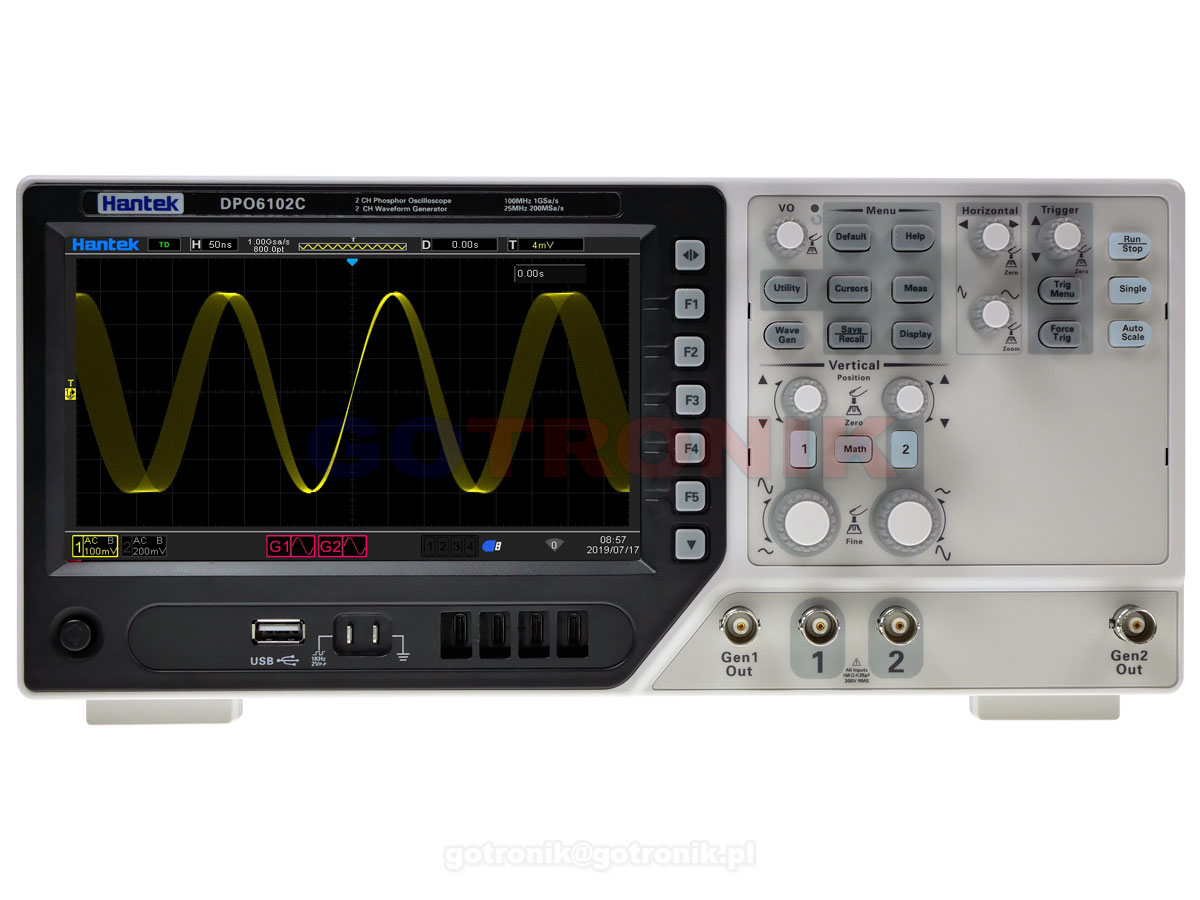

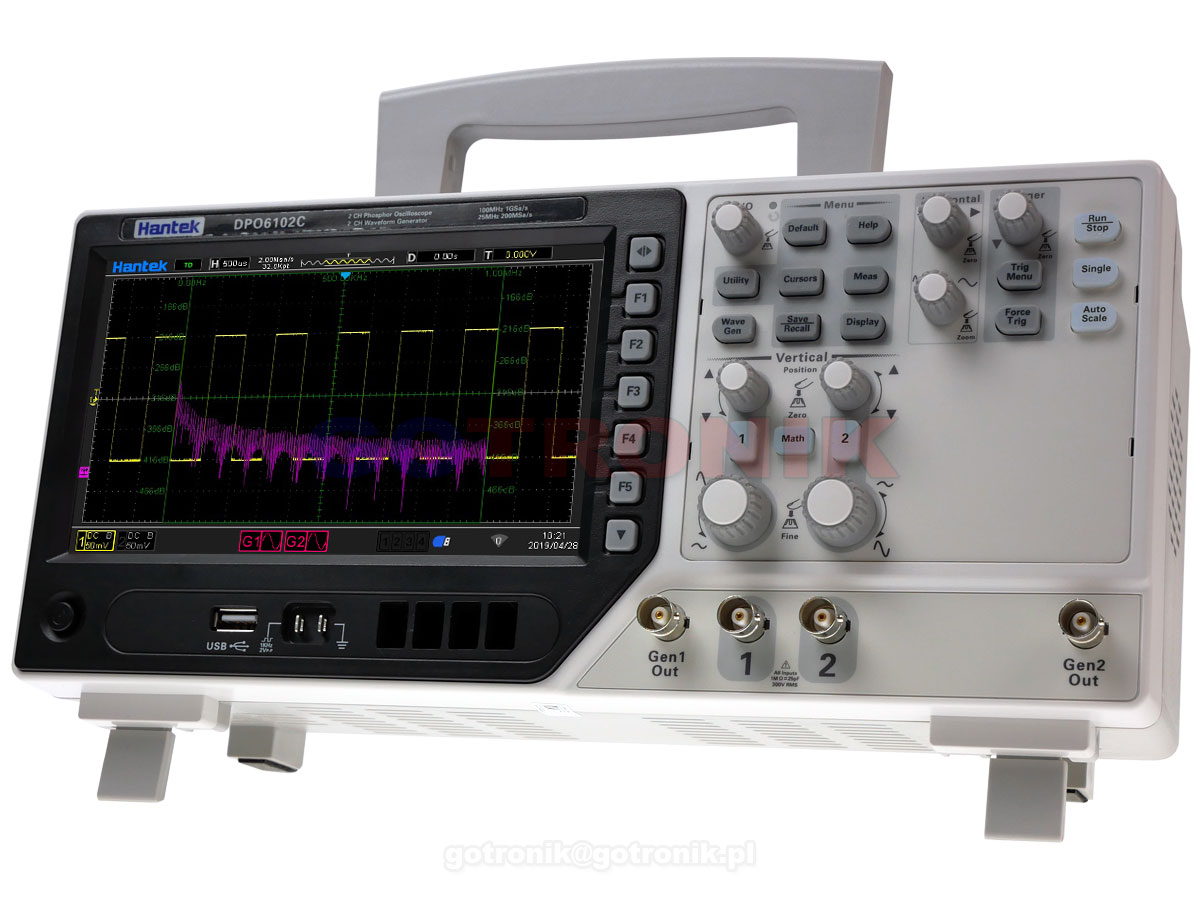

zdjęcia produktu:

W oscyloskopach Hantek z serii DPO6002B na panelu czołowym obudowy są widoczne gniazda wyjściowe BNC Gen1 Out i Gen2. Umiejscowienie tych gniazd na obudowie wynika tylko ze wspólnej konstrukcji mechanicznej obudowy z oscyloskopami serii C.

W oscyloskopie DSO6002B nie ma wbudowanego generatora.

funkcje oscyloskopów z serii DPO6002B Hantek
akwizycja	próbkowanie w czasie rzeczywistym		1 Gsa/s pojedynczy kanał, 500 Msa/s dwa kanały
	Peak detect – wykrywanie pików		kanał analogowy 4ns
	tryb uśredniania		analogowe kanały
			wszystkie kanały osiągają N próbek czasu w tym samym czasie, N można wybrać z 2,4,8,16,32,64,128,256,512 i 1024
	rozdzielczość pionowa		8 bit
	minimalna szerokość impulsu testowego		8ns
	długość rekordu pamięci		wykorzystany 1 kanał = 64M próbek
			wykorzystany 2 kanały = 32M próbek
wejście	liczba kanałów		2 kanały analogowe
	sprzężenie wejścia		DC, AC lub GND
	impedancja wejściowa dla sprzężenia DC		analogowe kanały
			25pF±3 pF，1MΩ±2%
	współczynniki tłumienia sondy (programowe mnożniki)		analogowe kanały 1X、10X、100X、1000X
	klasa		300V CAT II
	maksymalne napięcie wejściowe		analogowe kanały 300Vrms (10X)
Horizontal odchylanie poziome	interpolacja przebiegów		(sin x)/x
	maksymalna długość rekordu		wykorzystywany 1 kanał max 64M
			wykorzystywane dwa kanały max 32M
	zakres regulacji skali poziomej podstawa czasu		DPO6082 DPO6102
			2ns/div~100s/div z krokiem regulacji 1-2-5
	tryby podstawy czasu		Y-T、X-Y (krzywa Lissajous)、Roll - rolowanie
	X-Y krzywa Lissajous		CH1 CH2 XY 、CH3 CH4 XY
	zero offset		±0.5 div× minimum time base gear
	dokładność podstawy czasu i próbkowania		±25ppm

	dryft zegara		≤±5 ppm/rok
	pomiar czasu delta		pojedynczy, tryb akwizycji
	dokładność
	(pełne pasmo)		±（1 interwał próbkowania +100ppm×odczytu+0.6ns）
			＞16 razy uśrednione
			±（1 interwał próbkowania +100ppm×odczytu+0.4ns）
			interwał próbkowania = sec/div÷200
Vertical odchylanie pionowe	szerokość pasma (-3dB)		DPO6082B	DPO6102B	DPO6202B
			80MHz	100MHz	200MHz
	rozdzielczość przetwornika		analogowe kanały 8 bit
	zakres regulacji czułości napięciowej		wejście BNC 500μV/div~10V/div
	zakres regulacji pozycji		500μV/div to 120mV/div，±1V
			122mV/div to 1.2V/div，±10V
			1.22V/div to 10V/div，±50V
	opcjonalne ograniczenie pasma		typowo do 20MHz
	pasmo przenoszenia（-3db）		w pozycji BNC ≤10Hz
	czas narostu na BNC – typowo		DPO6082B	DPO6102B	DPO6202B
			≤4.4ns	≤3.5ns	≤1.8ns
	dokładność w pionie		w „normalnym” lub „uśrednionym” trybie akwizycji dokładność o f 10 V / dz. do 10 mV / dz. wynosi ± 3%
			w „normalnym” lub „uśrednionym” trybie akwizycji dokładność 5 mV / dz. do 500uV / dz. wynosi ± 4%.
	dokładność przesunięcia offset DC		± 0,1 div ± 2 mV ± 1% wartości przesunięcia
	izolacja kanałów		maksymalna szerokość pasma DC ：> 40 dB
Uwaga: szerokość pasma zmniejszona do 6 MHz przy zastosowaniu sondy 1X
wyzwalanie	zakres poziomu wyzwalania		±5 działek od środka ekranu
	tryby wyzwalania		auto、general、single
	poziomy		CH1~CH2	±4 działki od środka ekranu
	zakres czasu martwego Holdoff		8ns~10s
	dokładność poziomu wyzwalania		CH1~CH2	0,2 div × V/div w granicach ±4 działek od środka ekranu
	Edge wyzwalanie Krawędzią	nachylenie – zbocze	zbocze narastające, zbocze opadające, zbocze narastające lub opadające
		źródło sygnału	CH1~CH2，
	Pulse width wyzwalanie szerokością impulsu	polaryzacja	dodatnia, ujemna
		warunek (gdy)	， !=， =
		źródło sygnału	CH1~CH2，
		zakres szerokości impulsu	8ns ~ 10s
	Video wyzwalanie	standardy	NTSC， PAL
		źródło sygnału	CH1~CH2
		synchronizacja	linia skanowania, numer linii,pole nieparzyste, pole parzyste, całe pole
	nachylenie wyzwalanie zboczem	zbocze	narastające, opadające
		warunek (gdy)	， !=， =
		źródło sygnału	CH1 ~ CH2
		zakres czasu	8ns ~ 10s
	Overtime wyzwalanie	źródło sygnału	CH1~CH2
		polaryzacja	dodatnia, ujemna
		zakres czasu	8ns ~ 10s
	Window wyzwalanie	źródło sygnału	CH1~CH2
	Pattern wyzwalanie	Pattern	0:low level；1:high level；X:ignore；
		Level（źródło sygnału）	CH1~CH2
	Interval wyzwalanie	nachylenie	narastające, opadające
		warunek (gdy)	， !=， =
		źródło sygnału	CH1~CH2
		zakres czasu	8ns ~ 10s
	Delay wyzwalanie	rodzaj krawędzi	narastająca, opadająca krawędź
		źródło sygnału	CH1~CH2
		warunek (gdy)	， !=， =
		zakres czasu	8ns ~ 10s
	Set up hold wyzwalanie	rodzaj krawędzi	narastająca, opadająca krawędź
		źródło sygnału	CH1~CH2
		warunek (gdy)	， !=， =
		zakres czasu	8ns ~ 10s
	Runt wyzwalanie	polaryzacja	dodatnia, ujemna
		warunek (gdy)	， !=， =
		źródło sygnału	CH1~CH2
		zakres czasu	8ns ~ 10s
	UART wyzwalanie	warunek (gdy)	start、stop、data、odd-even check、reception error
		źródło sygnału(RX/TX)	CH1~CH2
		format danych	Hex（hexadecimal）
		długość danych	1 byte
		szerokość bitu danych	5 bit， 6 bit， 7 bit， 8 bit
		kontrola parzystości	none、odd、even
		poziom	high、low
		szybkość transmisji (opcjonalnie)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600 /115200/230400/380400/460400 bit/s
		szybkość transmisji (zdefiniowana przez użytkownika)	300bit/s~334000bit/s
	LIN wyzwalanie	warunek (gdy)	Interval field、synchronization field、ID field、synchronization error 、identifier、IDand data
		źródło sygnału	CH1~CH2
		format danych	Hex（hexadecimal）
		Baud rate(optional)	110/300/600/1200/2400/4800/9600/14400/19200/38400/57600 /115200/230400/380400/460400 bit/s
		Baud rate(user-defined)	300bit/s~334000bit/s
	CAN wyzwalanie	warunek (gdy)	Start bit、remote frame ID、data frame ID、frame ID、remote frame data、data frame data、wrong frame、all errors、answer error、overload frame
		źródło sygnału	CH1~CH2
		format danych	Hex（hexadecimal）
		Baud rate(optional)	10000， 20000， 33300， 500000， 62500， 83300， 100000， 125000， 250000， 500000， 800000， 1000000
		Baud rate(user-defined)	5kbit/s~1Mbit/s
	SPI wyzwalanie	źródło sygnału	CH1~CH2
		format danych	Hex（hexadecimal）
		Data bit width	4， 8， 16， 24， 32
	IIC I2B wyzwalanie	źródło sygnału (SDA/SCL)	CH1~CH2
		format danych	Hex（hexadecimal）
Data index		0~7
opportunity(condition)		Start bit、stop bit、no response、address、data、restart
pomiary	kursorami		różnica napięcia między kursorami △V
			różnica czasu między kursorami △T
			odwrotność △T, czyli częstotliwość w Hercah (1 /△T)
	automatyczne pomiary		frequency、period、mean、peak-to-peak、RMS、minimum、mixmum、rising time、falling time、+ width、- width、base、top、middle、amplitude、overshoot、preshoot、rising edge phase difference、falling edge phase difference、+ duty、- duty、period mean、PRMS、FOVshoot、ROVshoot、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
	DVM Digital Volt Meter cyfrowy multimetr		źródło sygnału	CH1，CH2
			typy pomiarów	DC wartość skuteczna
				AC wartość skuteczna
				DC
			miernik częstotliwości	sprzętowy 6 bitowy miernik częstotliwości
Ogólna charakterystyka
wyświetlanie	typ wyświetlacza		7" TFT LCD
	rozdzielczość wyświetlacza		800 x 480 pikseli
	liczba kolorów		16 milionów kolorów \| 24 bits
	typy wyświetlania		punkty, wektory
	tryby wyświetlania		kolor, skala szarości
	jasność wyświetlacza		regulowana
	typ siatki		regulowana
	jasność siatki		regulowana
interfejsy	standardowe interfejsy		USB Host，USB Device，LAN,
	opcjonalne interfejsy		Pass/Fail
			UART
			HDMI
ogólnie	wyjście do kompensacji sondy oscyloskopowej
	napięcie wyjściowe (typowe):		około 2Vpp obciążenie wyjścia≥1MΩ
	częstotliwość (typowa)		1kHz
	zasilanie		100-120VACRMS(±10%)，45Hz to 440Hz，CATⅡ
			120-240VACRMS(±10%)，45Hz to 66Hz，CATⅡ
	pobór mocy		<30W
	bezpieczniki		T，3.15A，250V，5x20mm
	temperatura pracy		0~50°C (32~122°F)
	temperatura przechowywania		-40~+71°C (-40~159.8°F)
	wilgotność		≤+40°C: ≤90% wilgotności względnej
			+41°C ~50°C: ≤60% wilgotności względnej
	metoda chłodzenia		konwekcja
	wysokość		działanie lub nie	3000m
	wstrząsy mechaniczne		drgania losowe	0.31g RMS od 50Hz do 500Hz
				10 minut na każdej osi
			wyłączony	2.46g RMS od 5Hz do 500Hz
				10 minut na każdej osi
			włączony	50g，11ms，fala półsinusoidalna
	mechaniczne	wymiary	318 x 140 x 150mm (długość x szerokość x wysokość)
		waga	2900g

Nikt jeszcze nie napisał recenzji do tego produktu. Bądź pierwszy i napisz recenzję.

Tylko zarejestrowani klienci mogą pisać recenzje do produktów. Jeżeli posiadasz konto w naszym sklepie zaloguj się na nie, jeżeli nie załóż bezpłatne konto i napisz recenzję.

Pozostałe produkty z kategorii

Papier termotransferowy A4 do płytek drukowanych

Filtr 16,8mm do ZD915 ZD917 ZD-915 ZD-917

Moduł szufladki magazynowej z przegródkami 180x110x55mm

Przetwornica napięcia 12V Step Up

Krokodylek 2mm do przewodów miernika CZERWONY

Krokodylek 2mm do przewodów miernika CZARNY

Chwytak pomiarowy pazurkowy czerwony

Chwytak pomiarowy pazurkowy czarny

936DH stacja lutownicza ZHAOXIN

Grot N5-3 1,3mm (ZD917 ZD915) ZD-915 ZD-917

UT15C wskaźnik napięcia 12-690V AC/DC118,00 zł102,99 zł brutto83,73 zł netto

Kamera termowizyjna UTi260B rozdzielczość 256 x 1921 315,00 zł1 225,00 zł brutto995,93 zł netto

[zestaw promocyjny] SDS1204X-E oscyloskop cyfrowy 4x100MHz + odblokowanie opcji generatora oraz analizatora stanów logicznych GRATIS3 776,10 zł3 173,40 zł brutto2 580,00 zł netto

DPO6102B oscyloskop 2 x 100MHz z ekranem dotykowym

DPO6202B oscyloskop 2 x 200MHz z ekranem dotykowym

DPO6204C oscyloskop 4 x 200MHz z dwukanałowym generatorem DDS

HT20COP Hantek sonda do pomiaru zapłonu

DPO6082C oscyloskop 2 x 80MHz z dwukanałowym generatorem DDS

DSO4084B oscyloskop cyfrowy czterokanałowy 80MHz
