Generator funkcyjny 20MHz dwukanałowy MHS-5200A
Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB

MHS5200A to seria dwukanałowych generatorów funkcyjnych działających w oparciu o bezpośrednią syntezę częstotliwości DDS. Dzięki wykorzystaniu matrycy FPGA zapewniona jest bardzo duża wydajność układu, oraz mały pobór mocy. Dzięki temu mamy generator funkcyjny z dwa niezależnymi kanałami wyjściowymi, dobrych parametrach wyjściowych i funkcjonalności, oraz atrakcyjnej cenie. Jak przystało na generator funkcyjny umożliwia on generację podstawowych przebiegów takich jak: sinusoidalny, prostokątny, trójkątny, piłokształtny, cyfrowy TTL i przebieg arbitralny. Przebieg arbitralny jest to taki przebieg który sami możemy zdefiniować - narysować. Dwa niezależne wyjścia generatora umożliwiają nam przykładowo generację na wyjściu CH1 przebiegu sinusoidy o częstotliwości 1kHz i amplitudzie 2,5V. Natomiast w tym samym czasie na wyjściu CH2 możemy generować inny przebieg: np. prostokąt o częstotliwości 1,2MHz i amplitudzie 2,3V. Generator posiada funkcję przemiatania częstotliwości (z ang. SWEEP): czyli ustawiamy fd częstotliwość dolną i fg częstotliwość górną. Generator MHS-5200A w zdefiniowanym czasie przędzie przemiatał pomiędzy ustawionymi dwoma wartościami częstotliwości fd i fg w określonym przez użytkownika czasie w sposób liniowy lub logarytmiczny. W urządzeniu mamy wbudowany załączany w razie potrzeby tłumik -20dB dla osiągnięcia niskiej wartości amplitudy wyjściowej, którą możemy precyzyjnie regulować. Generatory MHS-5200A posiadają dodatkowo wbudowany licznik i miernik częstotliwości. Wbudowany interfejs komunikacyjny USB w generatorze funkcyjnym i oprogramowanie PC dla systemu WIN pozwalają na sterowanie jego pracą. Dodatkowo ważnym atutem generatorów z serii MHS-5200A jest możliwość ich zasilania z portu USB przy pomocy np. przenośnego akumulatorka power - bank. Zyskujemy w ten sposób przenośne i odizolowane od wszelkich napięć sieciowych źródło wybranego sygnału

Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USBGenerator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB

dane techniczne - parametry generator MHS-5200A 6MHz:
  • funkcyjny generator przebiegów DDS
    bezpośrednia synteza cyfrowa
  • oparty na FPGA zapewniający dużą wydajność i niskie zużycie energii
  • liczba kanałów wyjściowych: 2
  • generowane przebiegi: sinusoida, prostokąt, trójkąt, piła, arbitralny, cyfrowy TTL
  • maksymalna częstotliwość generowanego przebiegu sinusoidalnego do 20MHz
  • generowane przebiegi pozostałe do 6MHz
  • długość pamięci przebiegu: 2048 punktów = 2k
  • próbkowanie: 200MSa/s
  • rozdzielczość pionowa: 12bit
  • zakres amplitudy wyjściowej: 15mVpp - 15Vpp
    Vpp = peak-peak wartość między-szczytowa
  • impedancja wyjściowa: 50Ω
  • wbudowany tłumik: -20dB
  • funkcja SWEEP - przemiatanie częstotliwością
  • przemiatanie liniowe lub logarytmiczne
  • wbudowany miernik częstotliwości: 0,1Hz - 60MHz
    licznik częstotliwości: 0~4294967295
  • wyświetlacz LCD1602 z podświetleniem
  • 10 komórek pamięci nastaw: M0-M9
  • wbudowany port komunikacyjny USB
  • możliwość sterowania poprzez oprogramowanie PC
  • napięcie zasilania: 5Vdc
karta katalogowamanual generator MHS-5200A


oprogramowanie MHS5200 DDS Signal Generator:
oprogramownie generator MHS-5200A
oprogramownie generator MHS-5200A
oprogramownie generator MHS-5200A

dane techniczne:

ogólne zakres częstotliwości sinusoida 0.01Hz~20MHz
prostokąt 0.01Hz~6MHz
trójkąt 0.01Hz~6MHz
Piło-kształtny 0.01Hz~6MHz
arbitralny 0.01Hz~6MHz
cyfrowy TTL 0.01Hz~6MHz
modulacja wyjścia przemiatanie częstotliwością (sweep)
typy przebiegów Sine/Triangle/Square/Lifting Sawtooth Wave, CMOS Digital Signal Wave and Arbitrary Waveform
długość przebiegu 2048Points
próbkowanie 200MSa/s
rozdzielczość pionowa 12 Bits
minimalna rozdzielczość regulacji częstotliwości 10mHz
błąd częstotliwości ±5*10^(-6)
stabilność częstotliwości ±1*10^(-6)
zakres amplitudy (peak-peak) 15mVp-p~15Vp-p do 12MHz
15mVp-p~8Vp-p powyżej 12MHz
impedancja wyjściowa 50Ω (±10%)
rozdzielczość regulacji amplitudy 1mVp-p (-20dB z tłumikiem)
10mVp-p (bez tłumika)
Offset Range -120%~120% (The ratio of bias voltage and signal amplitude)
Bias 1,00%
regulacja fazy 0~359°
rozdzielczość regulacji fazy
sinusoida Harmonic Arrived System 40dBc(<1MHz); 35dBc(1MHz~20MHz)
zniekształcenie <0.8%(20Hz~20KHz)
prostokąt Lifting Along Time ≤20ns
Overshoot ≤10%
Duty Cycle Adjustment Range 0%~99.9%
TTL Lifting Along Time ≤20ns
Low Level <0.3V
High Level 1V~7.5V
arbitralny Quantity 16
Memory Depth/Group 1KB/16
przemiatanie Typy przemiatania częstotliwością liniowa, logarytmiczna
regulacja czasu przemiatania 1s-999s
zakres przemiatania ustawiane
pomiary zakres pomiaru częstotliwości GATE-TIME=10S 0.1Hz - 60MHz
GATE-TIME=1S 1Hz - 60MHz
GATE-TIME=0.1S 10Hz - 60MHz
GATE-TIME=0.01S 100Hz - 60MHz
zakres napięcia wejściowego 0.5Vp-p~20Vp-p
zakres licznika 0~4294967295
Counting Manually
dodatnie i ujemne pomiary szerokości impulsu 10ns Resolution, the Max. Measurable 10s
okresowe pomiary 20ns Resolution, the Max. Measurable 20s
pomiar współczynnika wypełnienia 0.1% Resolution, Measuring Range from 0.1%~99.9%
wybór źródła 1. Ext. IN Input(AC Signal) ; 2. TTL-IN Input(Digital Signal)
pamięć liczba komórek pamięci 10
lokalizacja M0~M9
interfejs rodzaj interfejsu używany USB to Serial Interface
szybkość komunikacji 57600bps
protokół Using the Command Line, the Agreement Public
zasilanie DC zewnętrzny zasilacz +5V
pozostałe parametry
wymiary 195 x 175 x 70mm
waga: 542g




Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USBGenerator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB
Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USBGenerator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB
Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USBGenerator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB

przykładowe zdjęcia z oscyloskopem cyfrowym:
Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USBGenerator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB
Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USBGenerator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB

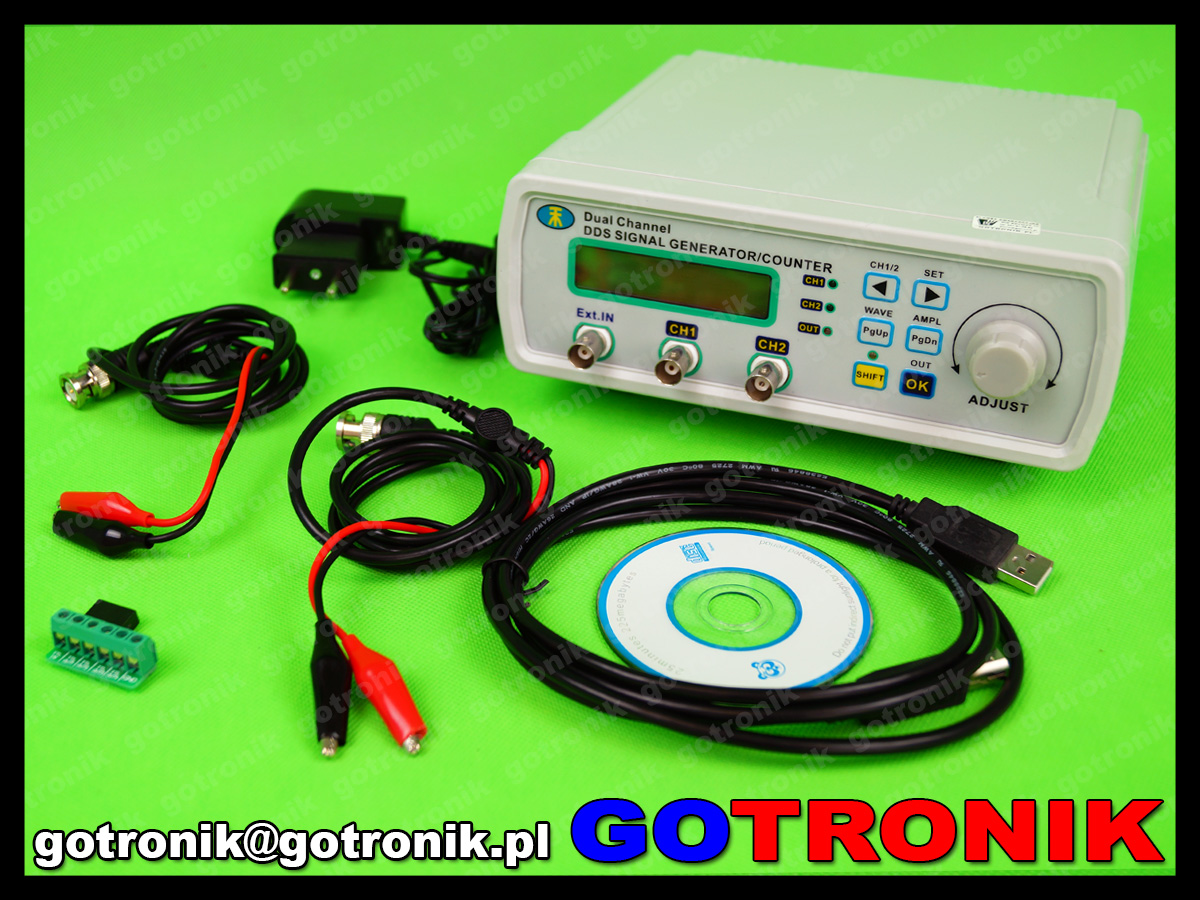

zestaw zawiera:
  • generator funkcyjny MHS-5200A wersja 20MHz
  • przewód BNC-krokodyl x2szt.
  • przewód USB x1szt.
  • płyta CD z oprogramowaniem x1szt.
  • zasilacz sieciowy 5V x1szt.
Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB Generator sygnałowy funkcyjny dds przebiegów sinusoidalny arbitralny dwukanałowy MHS-5200A USB
gwarancja:
  • towar jest nowy i objęty 24 miesięczną gwarancją
  • uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

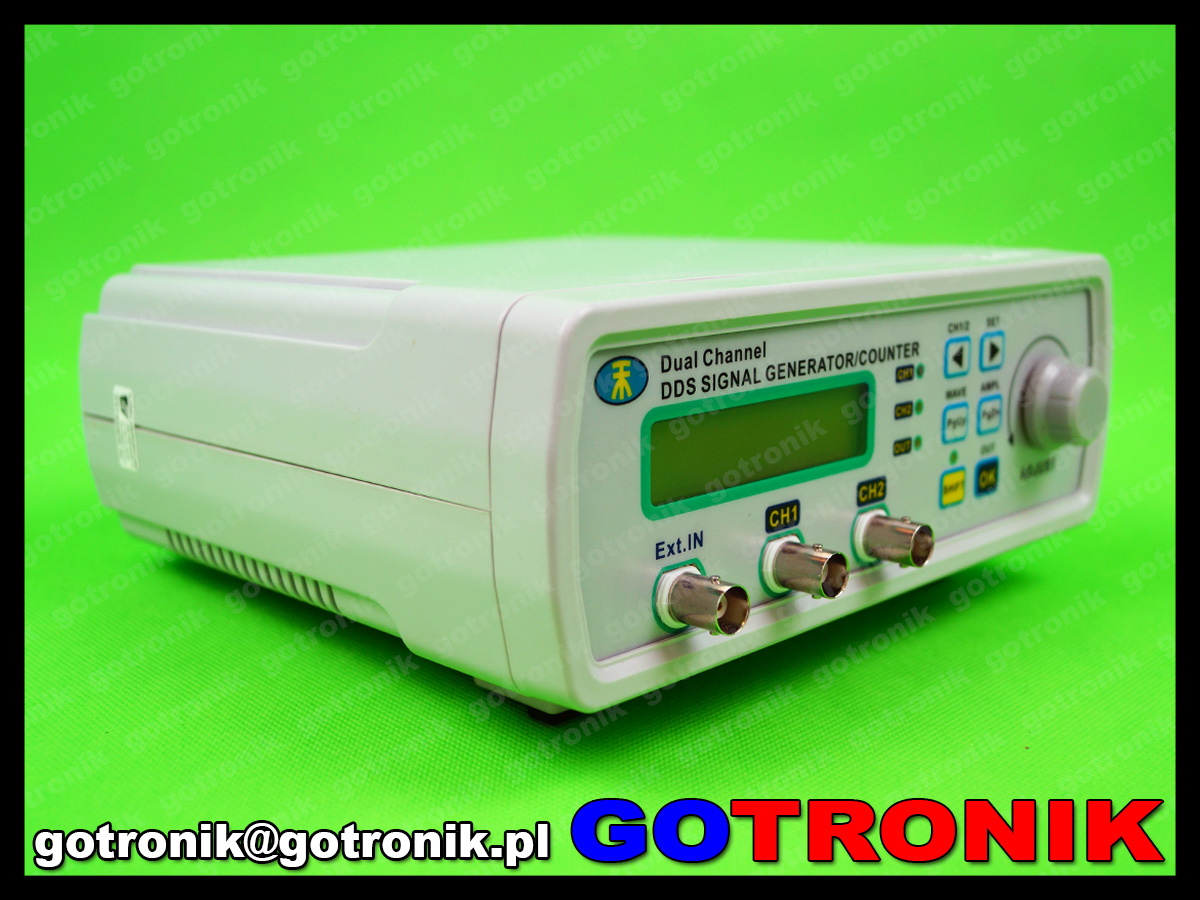

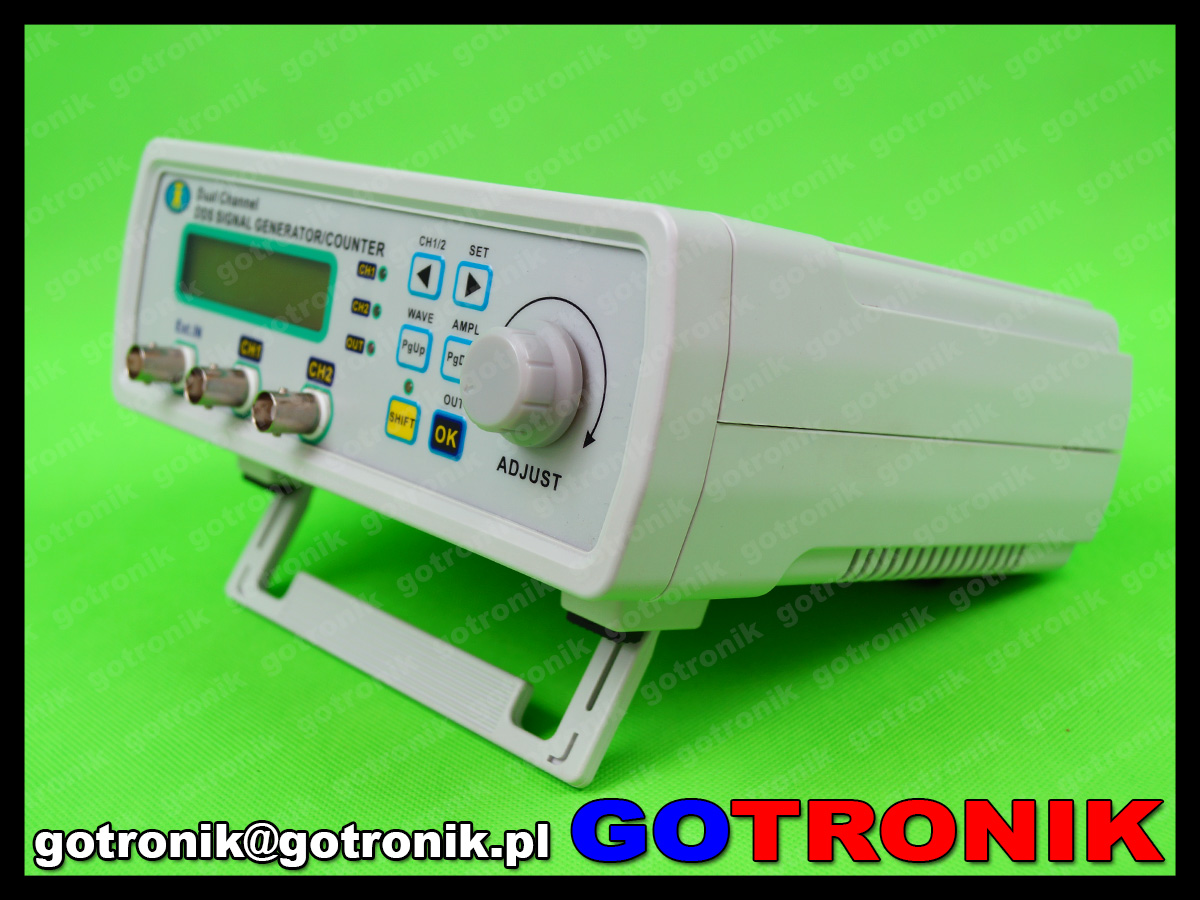

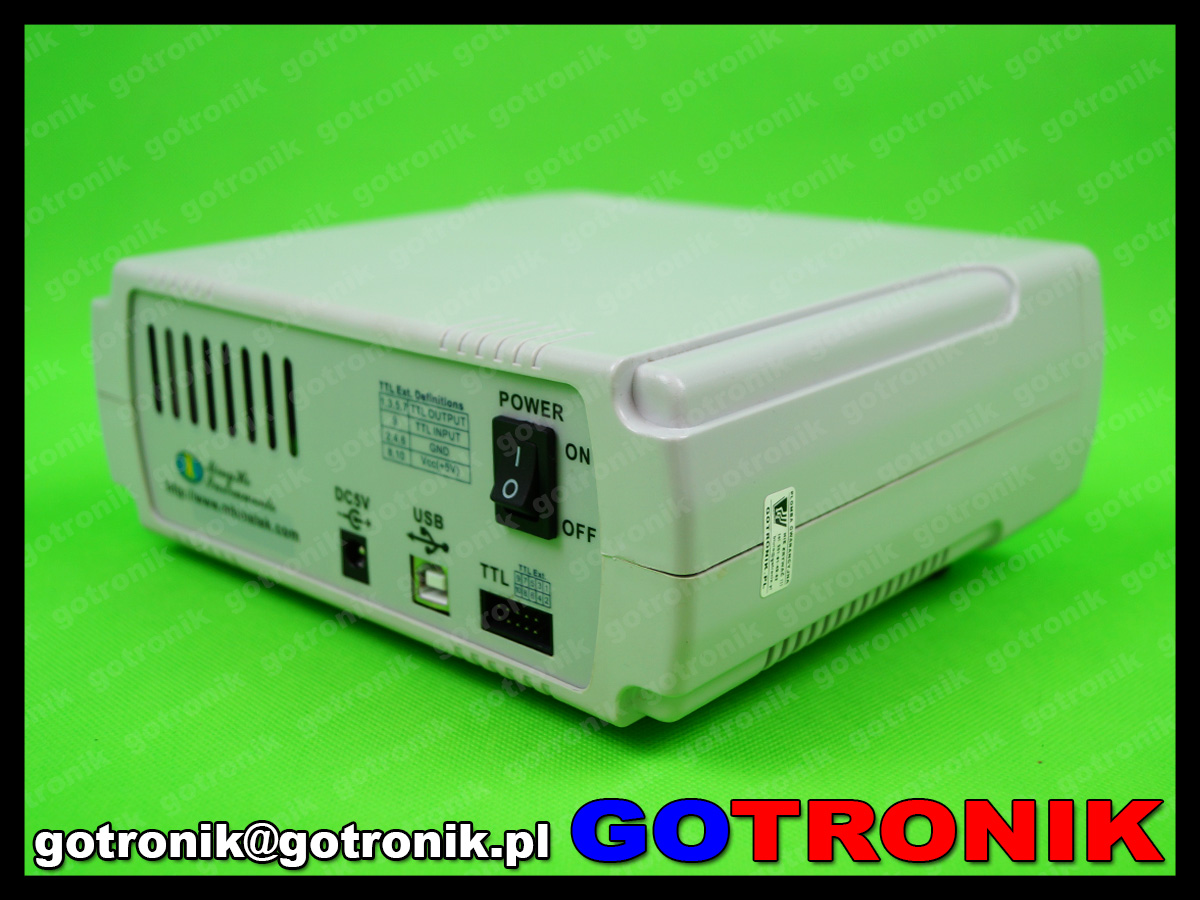

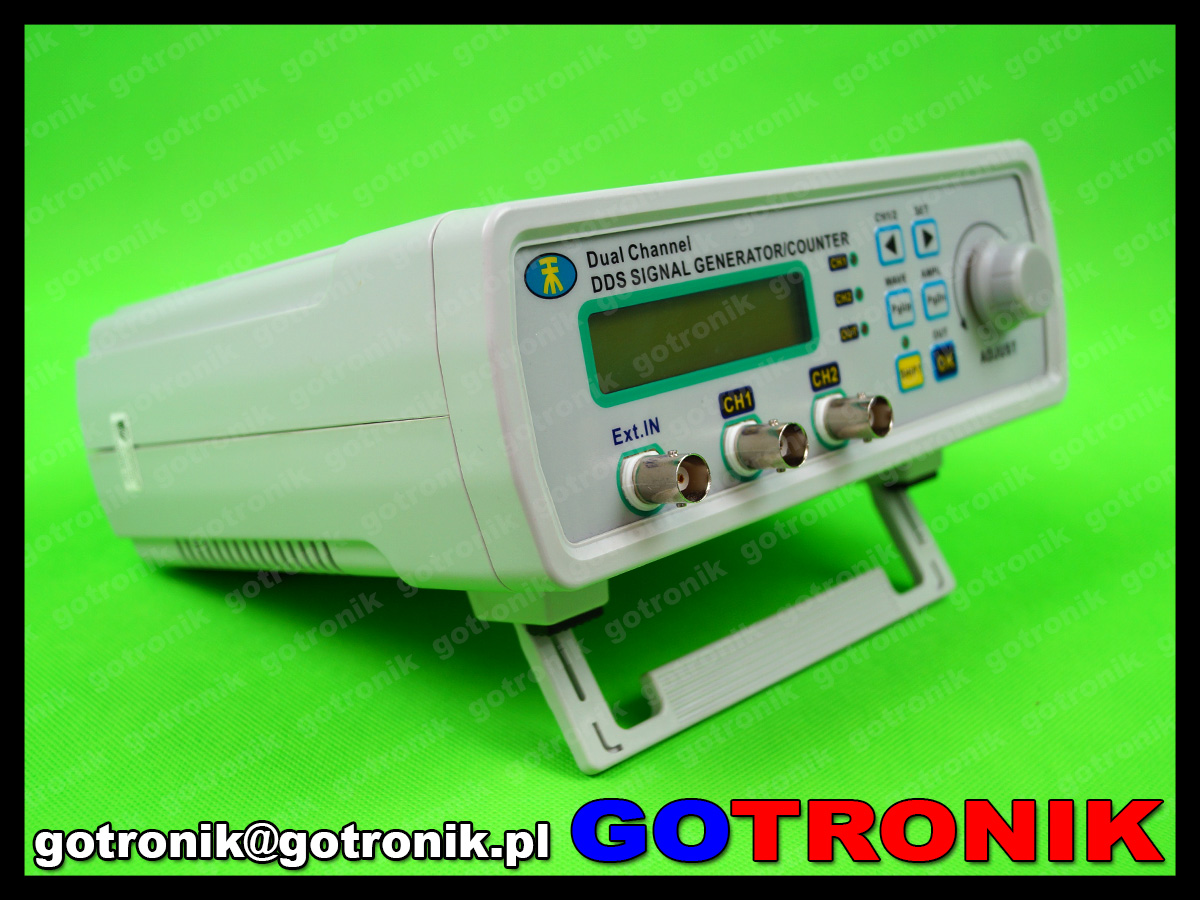

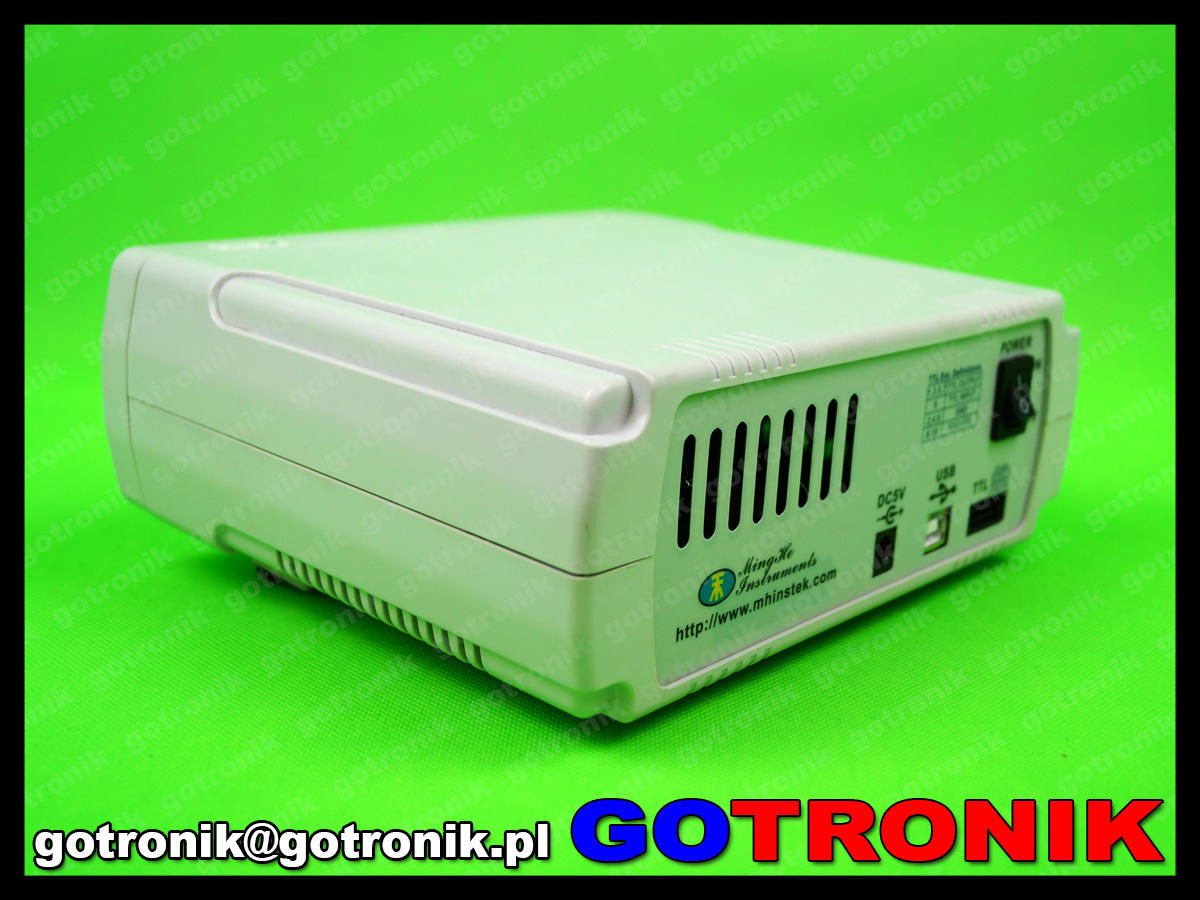

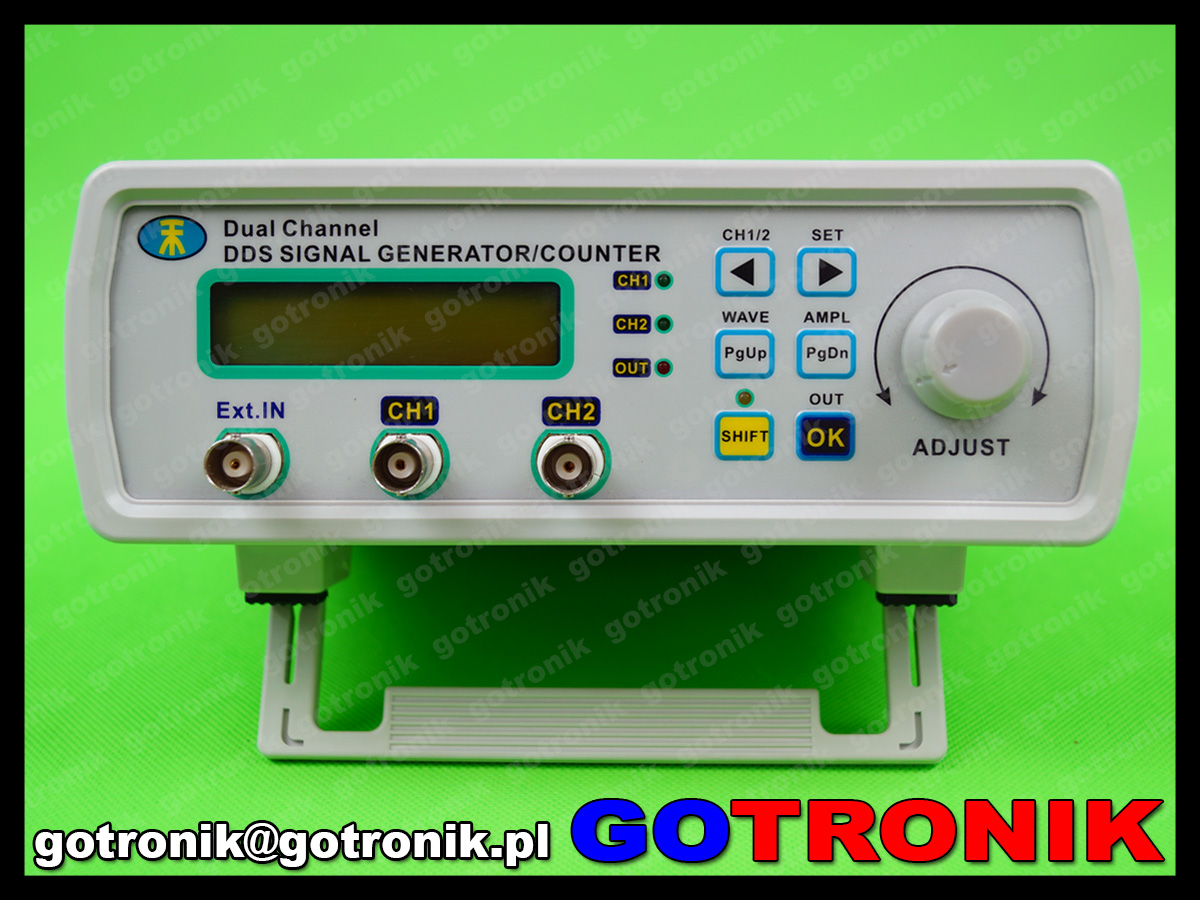

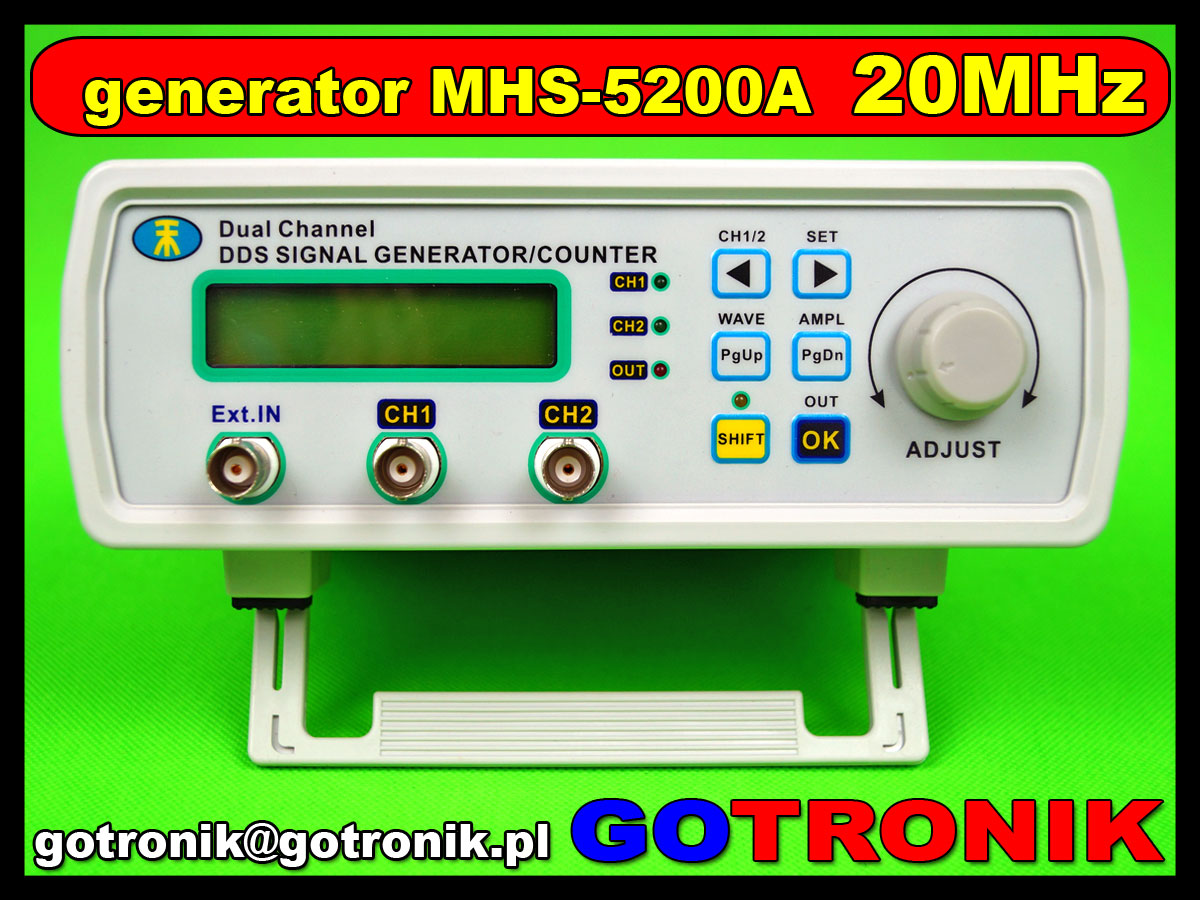

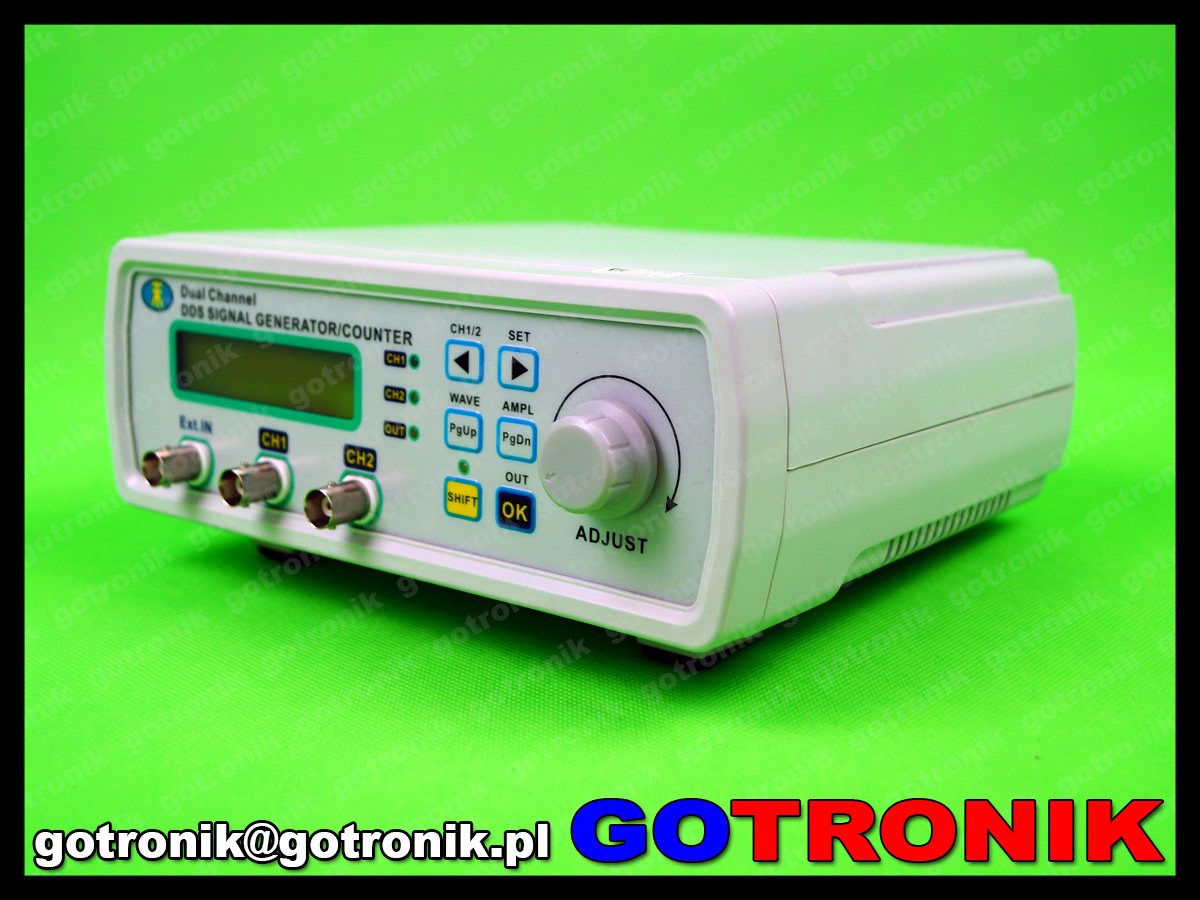

zdjęcia:
