DSO-TC2 tester LCR + oscyloskop cyfrowy
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: DSO-TC2
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- DSO-TC2 dodatkowy opis
- Recenzje produktu (0)

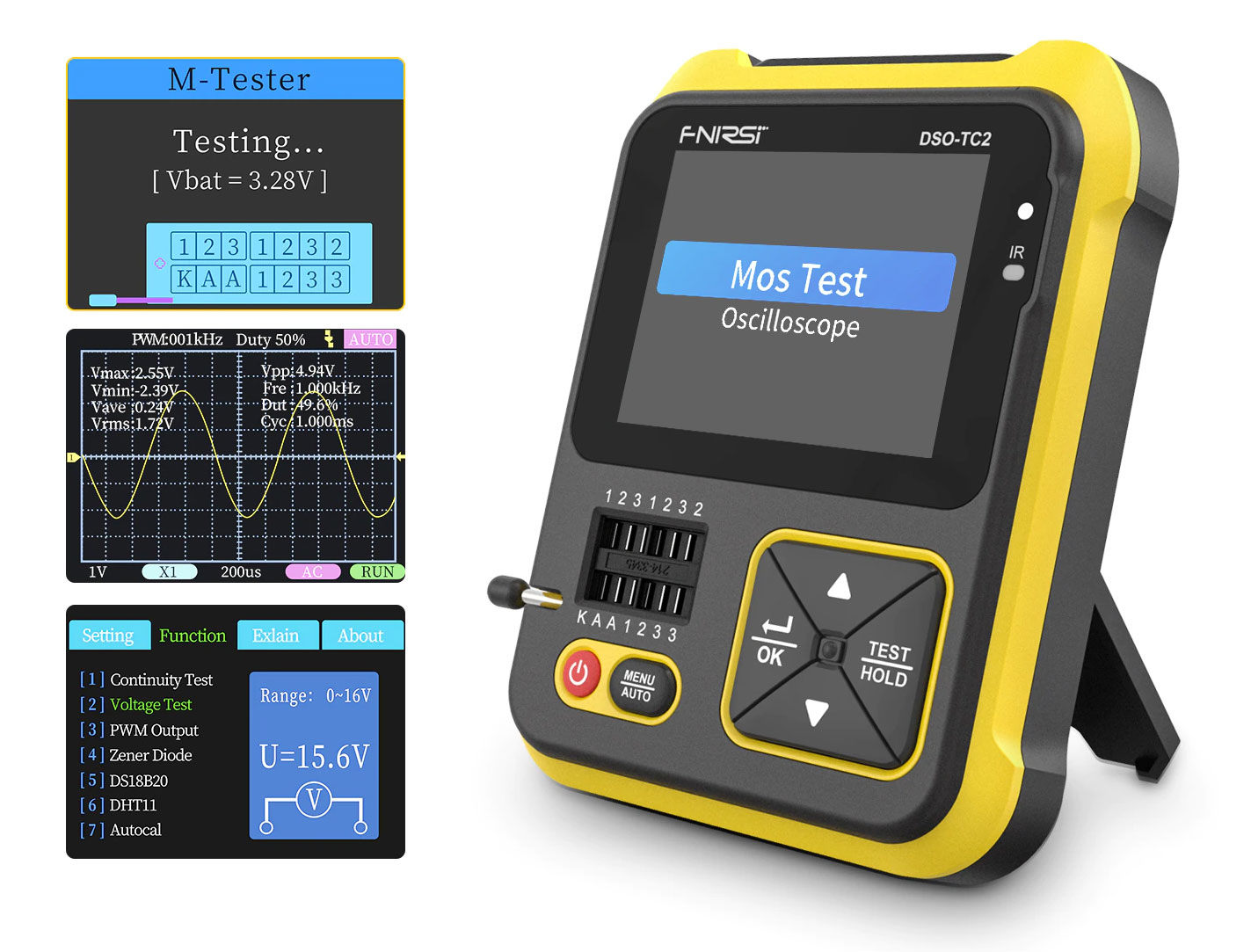

DSO-TC2 tester LCR + oscyloskop cyfrowy
DSOTC2 Fnirsi to urządzenie
tester elementów elektronicznych LCR RLC, oscyloskop cyforwy DSO, akustyczny tester ciągłości, woltomierz cyfrowy, generator sygnału PWM, tester diod Zenera, tester DS18B20, DHT11
dane techniczne:
Fnirsi DSO-TC2 manual - instrukcja obsługi
oscyloskop:
funkcja testera elementów elektronicznych:
zestaw zawiera:
tester elementów elektronicznych LCR RLC, oscyloskop cyforwy DSO, akustyczny tester ciągłości, woltomierz cyfrowy, generator sygnału PWM, tester diod Zenera, tester DS18B20, DHT11
- wielofunkcyjny tester elementów elektronicznych DSO-TC2 Fnirsi
►
Fnirsi DSO-TC2 manual - instrukcja obsługioscyloskop:
| Częstotliwość próbkowania w czasie rzeczywistym | 2,5 MS/S |
| Pasmo analogowe | 0〜200kHz |
| Rezystancja wejściowa | 1MΩ _ |
| Sprzęganie | AC/DC |
| Zakres napięcia testowego | sonda 1:1: 80Vpp (±40V) |
| Sonda 10:1: 800Vpp (±400V) | |
| Czułość pionowa | 10mV/Div 〜10 V/Div (w krokach 1-2-5) |
| Przemieszczenie w pionie | Regulowany, ze wskazaniem |
| Zakres poziomej podstawy czasu | 10u s/Div 〜500 s/Div (w krokach 1-2-5) |
| Tryb wyzwalania | Automatyczne, regularne i pojedyncze |
| Typ wyzwalacza | Rosnąca krawędź, opadająca krawędź |
| Poziom wyzwalania | Regulowany, ze wskazaniem |
| Zamrożenie przebiegu | Tak (funkcja HOLD) |
| Pomiar automatyczny | Maksimum, minimum, średnia, rms, peak-to-peak, częstotliwość, okres, cykl pracy |
| Wyjście PWM | Częstotliwość: 0 〜80 KHz, cykl pracy: 0 ~ 100%, amplituda: 5,0 V |
funkcja testera elementów elektronicznych:
| Kategoria | Zakres | Parametr techniczny |
| Trioda | * | Powiększenie hfe, napięcie baza-emiter Ube, Ic/le, prąd odcięcia kolektor-emiter Iceo, Ices, spadek napięcia przewodzenia diody zabezpieczającej Uf ① |
| Dioda | Spadek napięcia do przodu <5V | Spadek napięcia w przód, pojemność złącza, wsteczny prąd upływu ② |
| Dioda Zenera | 0,01〜4,5 V | (1-2-3) obszar testowy) spadek napięcia w przód, napięcie przebicia wstecznego |
| 0,01〜24V _ _ | (obszar testowy KAA) odwrotne napięcie przebicia | |
| FET _ | J FET | Pojemność bramki Cg, prąd drenu Id przy Vgs, spadek napięcia przewodzenia diody zabezpieczającej Uf ④ |
| IGBT | Prąd spustowy Id przy Vgs, spadek napięcia przewodzenia diody zabezpieczającej Uf ④ | |
| MOSFET | Napięcie załączenia Vt, pojemność bramki Cg, rezystancja dren-źródło, spadek napięcia diody zabezpieczającej Uf ④ |
| SCRS | Napięcie włączenia <5V, prąd wyzwalania bramki <6mA | Napięcie bramki |
| Triak | ||
| Pojemność | 25pF 〜100mF | Wartość pojemności, współczynnik strat Vloss ⑤ |
| Opór | 0,01 Ω〜50 Ω | opór |
| Indukcyjność | 10uH (1000uH ) | Wartość indukcyjności, rezystancja DC ⑥ |
| Bateria | 0,1 〜4,5 V | Wartość napięcia, biegunowość dodatnia i ujemna |
| Napięcie wejściowe | 0~16V | Wartość napięcia |
| DS18B20 | * | Temperatura |
| DHT1 | * | Wilgotność |
| Wyjście PWM | 1,5kHz〜 9,99MHz _ | * |
| Dekodowanie pilota na podczerwień | Kod podczerwieni protokołu NEC | Wyświetl kod użytkownika i kod danych oraz wyświetl odpowiedni przebieg podczerwieni; |

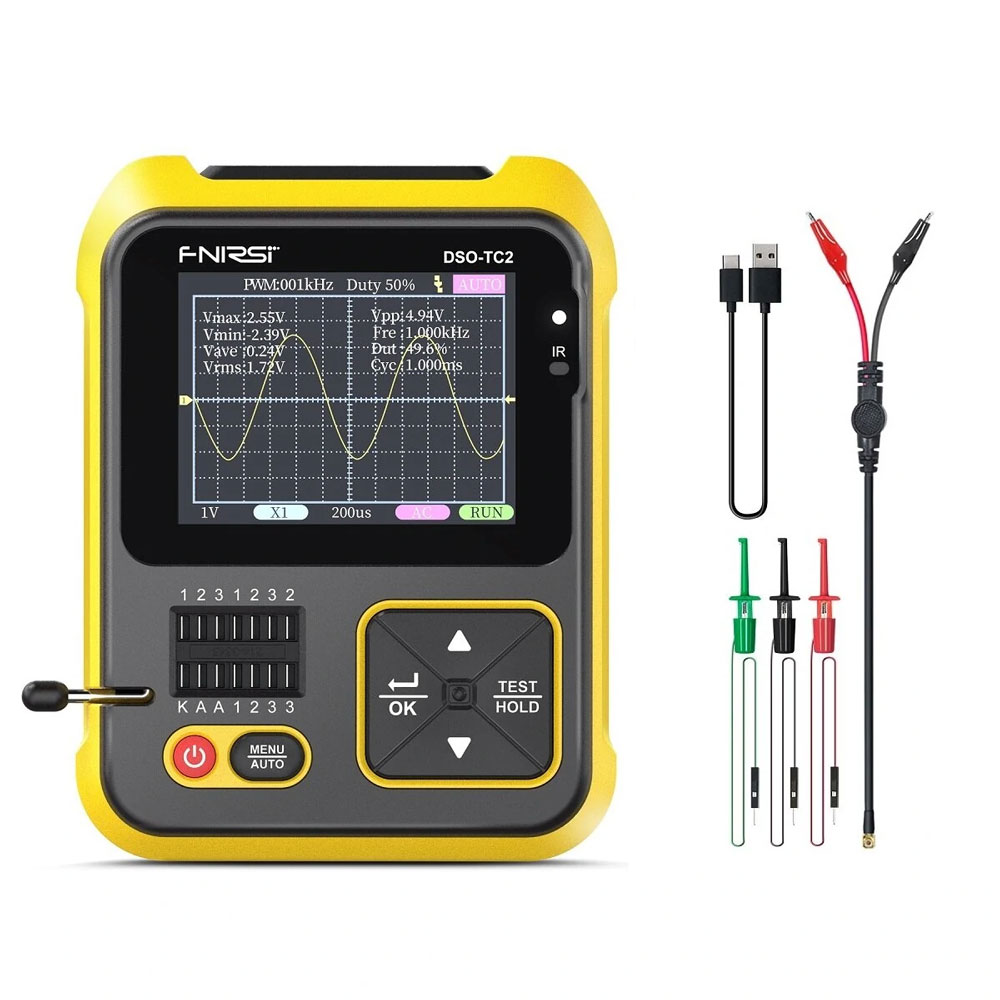

zestaw zawiera:
- tester DSO-TC2 Fnirsi
- przewód USB typ C do ładowana x1szt.
- sonda pomiarowa zakończona chwytakiem pazurkowym x3szt.
- przewód pomiarowy MCX-krokodyl x1szt.
- oryginalny karton z kolorową grafiką x1szt.

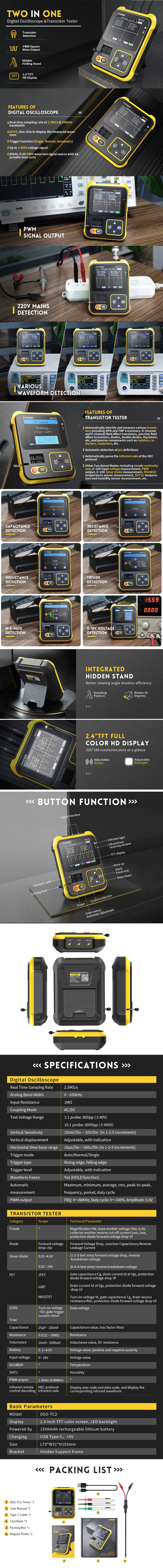

FNIRSI-TC2 genialnie integruje oscyloskop cyfrowy, tester komponentów elektronicznych, generator sygnału PWM i inne funkcje w jednym. Wyposażony w wielkoformatowy kolorowy wyświetlacz TFT z matrycą punktową. Wbudowana ładowalna bateria litowa. Przynieś więcej praktycznych funkcji użytkownikom o niewielkich rozmiarach, Ma również dobrą przenośność.

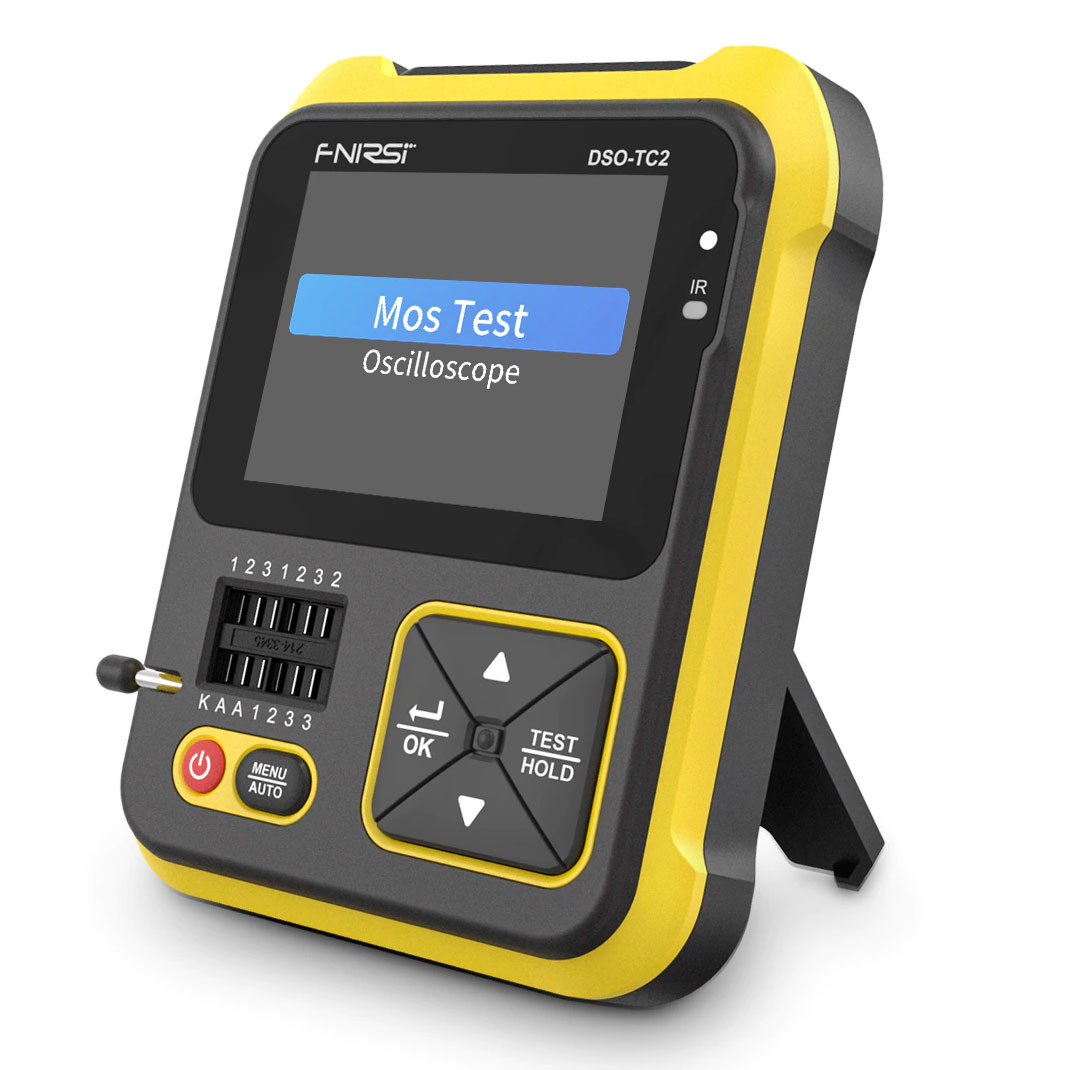

FNIRSI-TC2 ma różne tryby pracy, takie jak oscyloskop i tester komponentów. Za każdym razem, gdy klikniesz przycisk zasilania, przejdzie do interfejsu wyboru trybu. Naciśnij klawisze "w górę" i "w dół" klawiszy kierunkowych, aby wybrać, wybierz "Mos Test”, naciśnij przycisk „OK”, aby przejść do trybu testera komponentów; wybierz element „Oscyloskop”, naciśnij przycisk „OK”, aby przejść do trybu oscyloskopu
Tryb „Mos Test” może testować różne typy tranzystorów i identyfikować typ urządzenia, polaryzację pinów, hFE, napięcie włączenia, pojemność złącza; może testować pojemność, rezystancję, komponenty indukcyjności itp.
FNIRSI-TC2 jest szczególnie odpowiedni do szybkiego parowania tranzystorów, identyfikacji elementów mieszanych do montażu powierzchniowego i bezsłownego oraz wstępnego sprawdzania małych partii elementów.

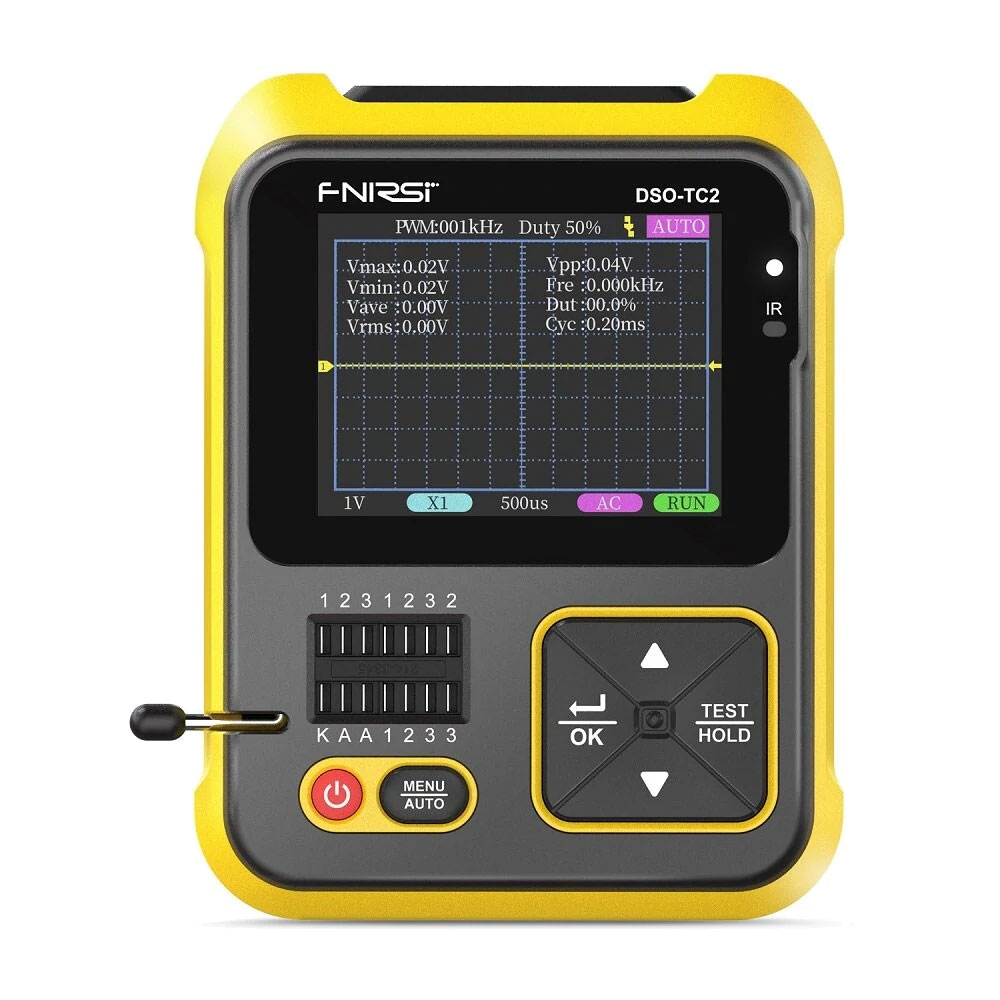

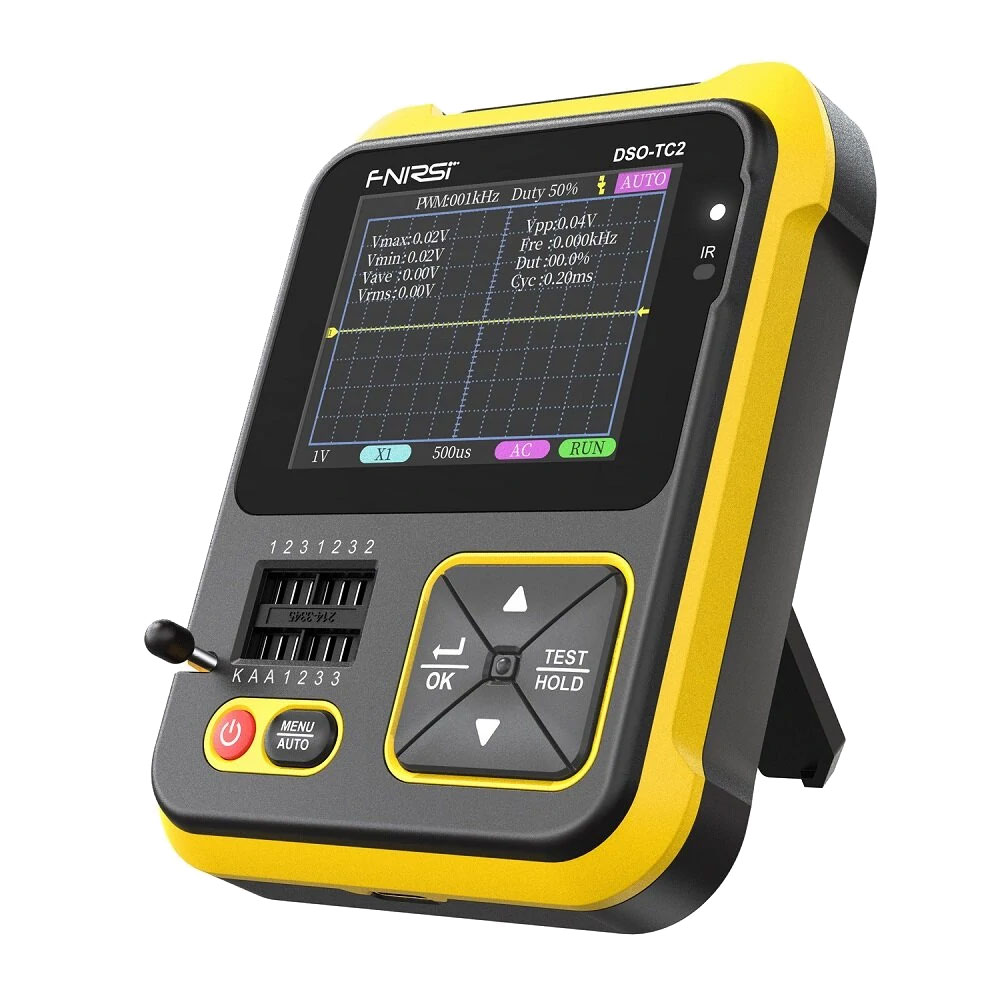

Tryb "Oscyloskop" do testowania kształtu fali sygnału obwodu. Obsługa operacji online z komputerem, możesz samodzielnie odświeżyć oficjalne oprogramowanie układowe i ukończyć aktualizację.
Mamy nadzieję, że FNIRSI-TC2 może uczynić naukę i pracę większości użytkowników bardziej wydajną i interesującą.
Parametr techniczny:

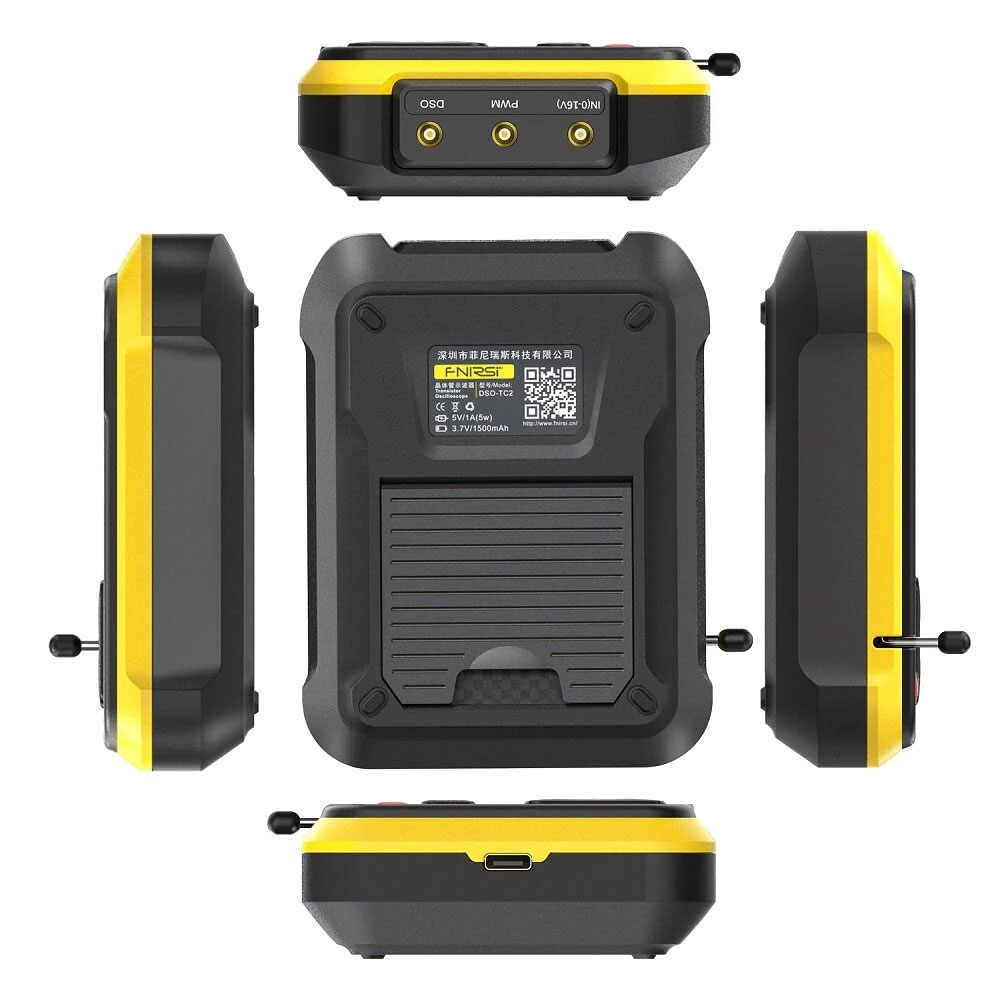

Parametry sprzętu FNIRSI DSO-TC2:
Wyświetlacz: kolorowy ekran TFT o przekątnej 2,4 cala, podświetlenie LED

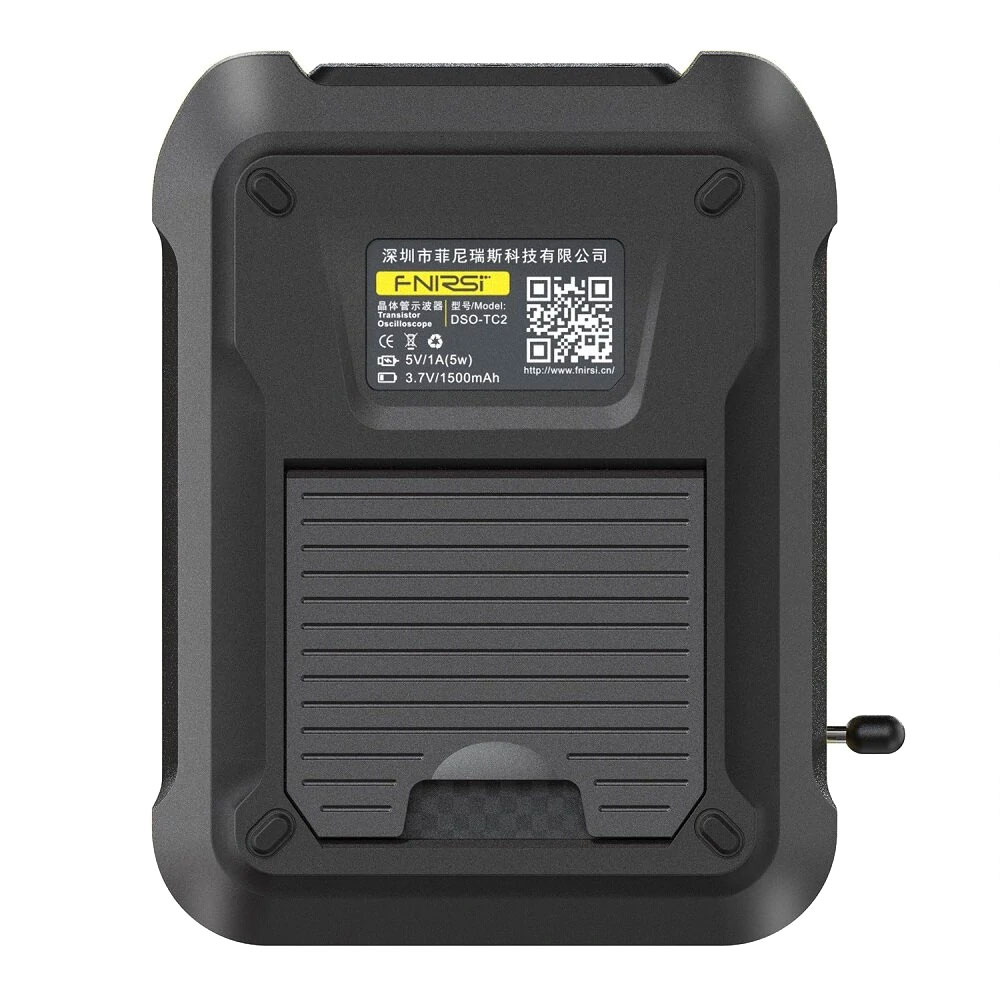

Zasilany przez: akumulator litowy 1500 mAh

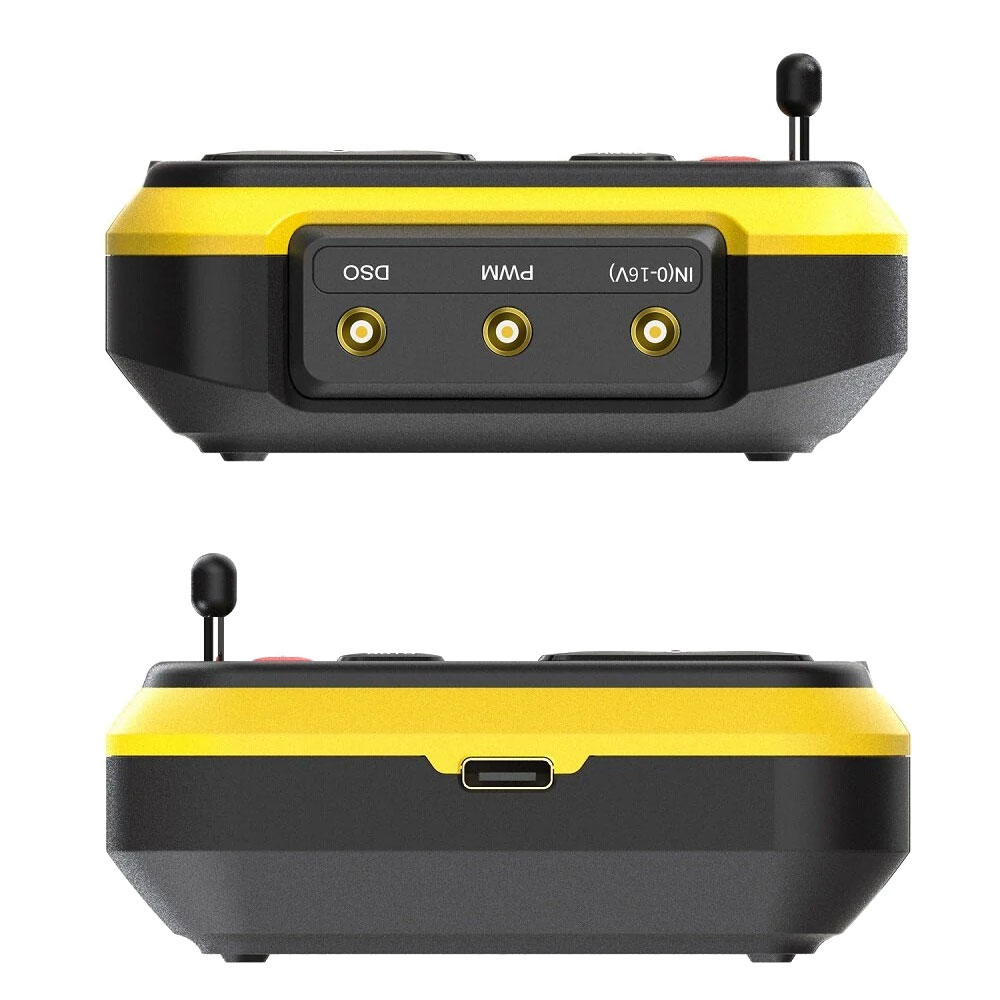

Ładowanie: USB typu C, +5 V
Rozmiar: 79 x 31 x 103 mm (dł. x szer. x wys.)
Wspornik: ukryta rama nośna
Specyfikacje trybu oscyloskopu:

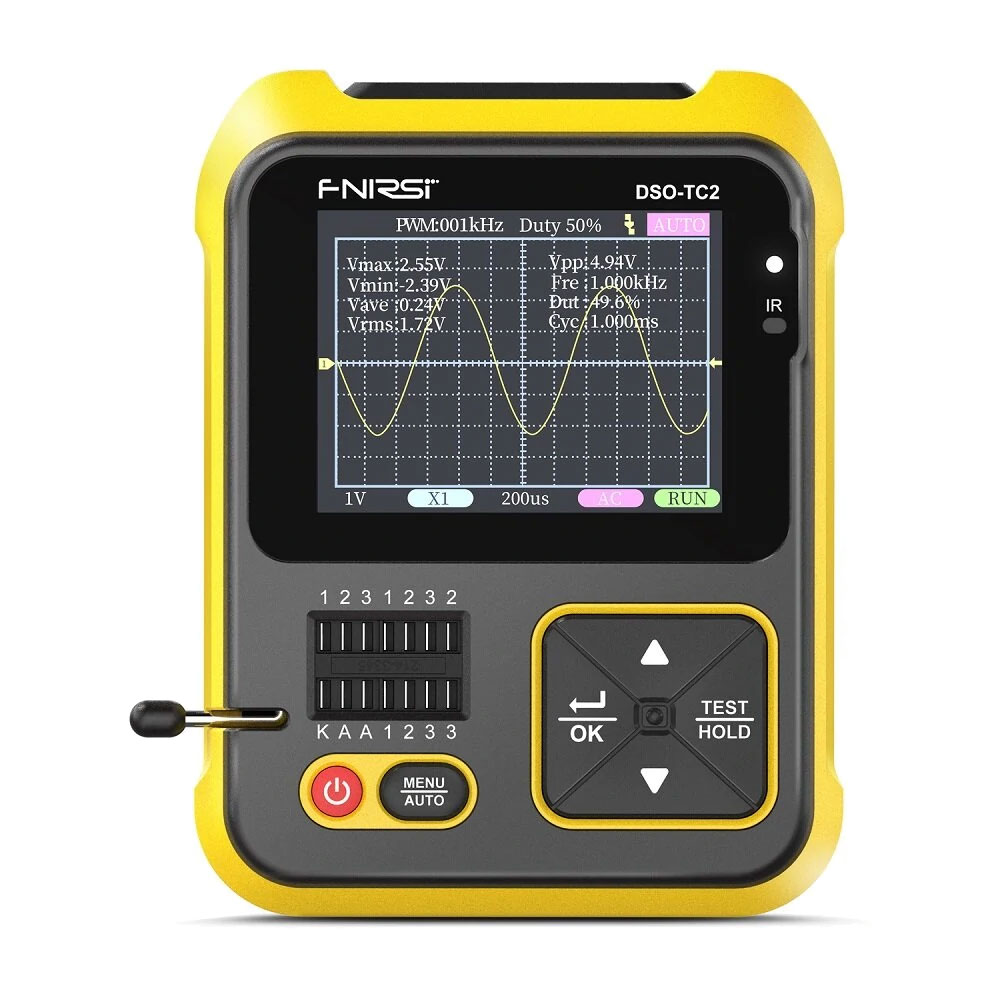

Oscyloskop ma częstotliwość próbkowania w czasie rzeczywistym 2,5 MS/s i szerokość pasma 200 kHz
Dzięki pełnej funkcji wyzwalania (pojedynczy, normalny, automatyczny) można go swobodnie używać zarówno do okresowych sygnałów analogowych, jak i nieokresowych sygnałów cyfrowych
Można zmierzyć sygnał napięciowy do ±400 V
Wyposażony w wydajną jednoprzyciskową funkcję AUTO, zmierzony przebieg można wyświetlić bez uciążliwej regulacji
Niezależne źródło sygnału testowego PWM 80 kHz / 5,0 V z regulowanym cyklem pracy
| Częstotliwość próbkowania w czasie rzeczywistym | 2,5 MS/S |
| Pasmo analogowe | 0 〜200kHz |
| Rezystancja wejściowa | 1M Ω |
| Sprzęganie | AC/DC |
| Zakres napięcia testowego | Sonda 1:1: 80Vpp (±40V) |
| Sonda 10:1: 800Vpp (±400V) | |
| Czułość pionowa | 10mV/dz. 〜10 V/dz. (w przyrostach 1-2-5) |
| Przemieszczenie pionowe | Regulowany, ze wskazaniem |
| Poziomy zakres podstawy czasu | 10u s/działkę 〜500s/działkę (w przyrostach 1-2-5) |
| Tryb wyzwalania | Automatyczne, regularne i pojedyncze |
| Typ wyzwalacza | Krawędź wznosząca, krawędź opadająca |
| Poziom wyzwalania | Regulowany, ze wskazaniem |
| Zamrożenie przebiegu | Tak (funkcja HOLD) |
| Pomiar automatyczny | Maksimum, minimum, średnia, rms, wartość międzyszczytowa, częstotliwość, okres, cykl pracy |
| Wyjście PWM | FRQ: 0 〜80 kHz, cykl pracy: 0 ~ 100%, amplituda: 5,0 V |
Parametry techniczne tranzystora:
Ten instrument może automatycznie identyfikować i mierzyć różne tranzystory. W tym tranzystory NPN i PNP, tranzystory polowe z kanałem N i kanałem P, tranzystory polowe złącza, diody, podwójne diody, tyrystory itp. oraz elementy pasywne, takie jak rezystory, cewki indukcyjne , kondensatory itp.
Automatyczne wykrywanie definicji pinów
Może automatycznie analizować kod podczerwieni protokołu NEC
Inne tryby funkcjonalne: w tym test ciągłości obwodu, pomiar napięcia wejściowego 0 ~ 16 V, wyjście PWM, pomiar diody Zenera 0 ~ 24 V, pomiar czujnika temperatury DS18B20, pomiar czujnika temperatury i wilgotności DHT11 itp.
| Kategoria | Zakres | Parametr techniczny |
| Trioda | * | Powiększenie hfe, napięcie baza-emiter Ube, Ic/le, prąd odcięcia wstecznego kolektor-emiter Iceo, Ices, spadek napięcia przewodzenia diody zabezpieczającej Uf ① |
| Dioda | Spadek napięcia do przodu <5V | Spadek napięcia do przodu, pojemność złącza, wsteczny prąd upływu ② |
| Dioda Zenera | 0,01 ~ 4,5 V | (obszar testowy 1-2-3) spadek napięcia do przodu, napięcie przebicia do tyłu |
| 0,01〜24 V | (Obszar testowy KAA) odwrotne napięcie przebicia | |
|
