DSO1202B oscyloskop przenośny 2 x 200MHz

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: DSO1202B

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 2 765,00 zł

Cena netto: 2 247,97 zł

Chwilowo niedostępny

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

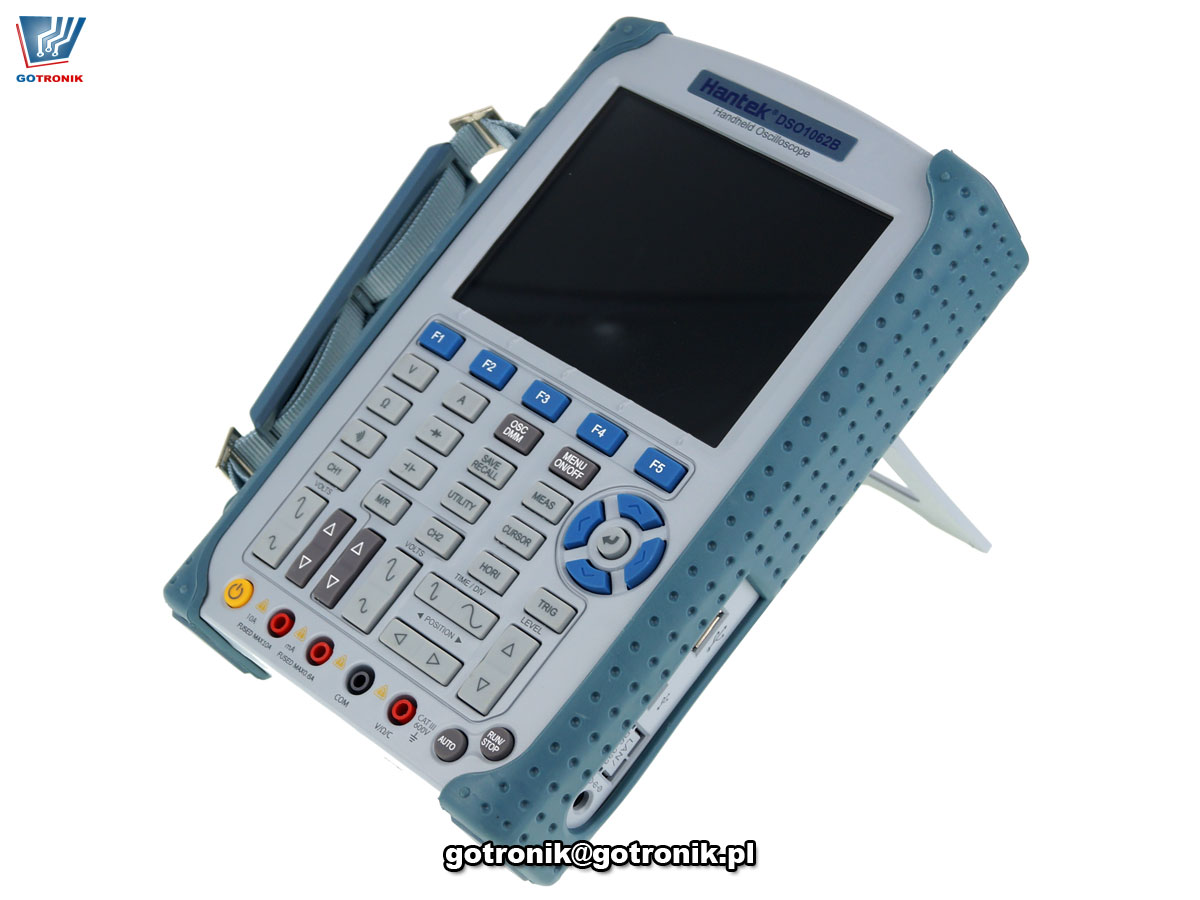

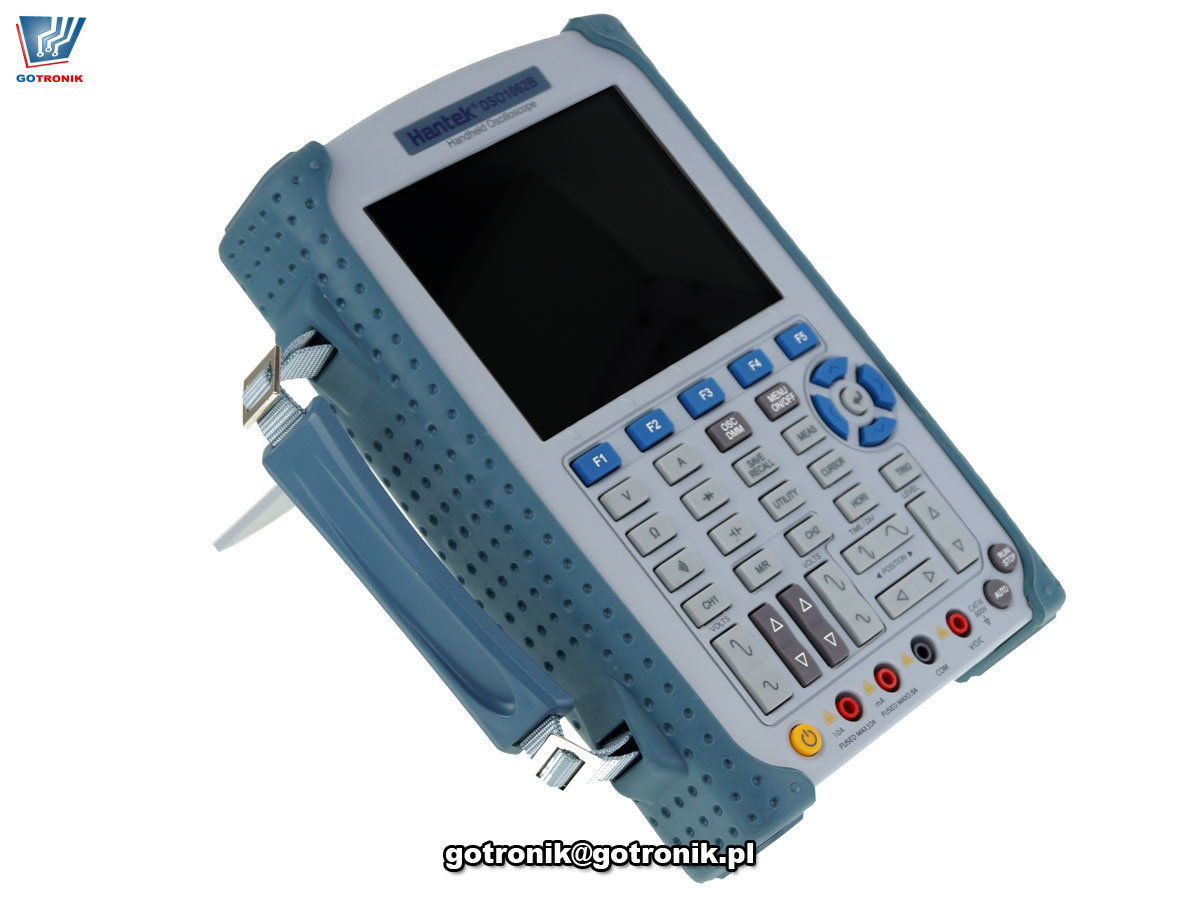

DSO1202B oscyloskop 2 x 200MHz

Skopometr DSO1202B produkcji Hantek to przenośny oscyloskop cyfrowy dwukanałowy 2x200MHz z budowanym akumulatorem i funkcją multimetru cyfrowego.

Hantek to producent oscyloskopów cyfrowych, który na polskim rynku zaistniał na większą skalę w świadomości elektroników dwoma modelami DSO1060 i DSO8060. Były to przenośne dwukanałowe oscyloskopy cyfrowe z wbudowanym akumulatorem i dodatkowym multimetrem. Wspomniane oscyloskopy wyposażone były w kolorowe wyświetlacze LCD o przekątnej 5,6 cala (jak w standardowych ówczesnych oscyloskopach stacjonarnych). W oparciu o doświadczenie przy produkcji i sprzedaży producent wprowadził nową serię oscyloskopów przenośnych skopometrów z serii DSO1000B oferując ulepszone parametry techniczne w niczym nie ustępujące stacjonarnym oscyloskopem cyfrowym.

Krótka charakterystyka oscyloskopów z serii DSO1000B Hantek: dwukanałowy oscyloskop cyfrowy przenośny z wbudowanym multimetrem cyfrowym o maksymalnym wskazaniem na wyświetlaczu 6000. Masa oscyloskopu i multimetru cyfrowego są rozdzielone galwanicznie (nie są wspólne). Z serii DSO1000B dostępne są w sprzedaży 3 modele różniącą się szerokością pasma. I tak model DSO1062B ma dwa kanały wejściowe 60MHz, DSO1102B ma pasmo 100MHz w każdym kanale, a DSO1202B 200MHz. Oscyloskopy wyposażone są w duży kolorowy wyświetlacz LCD o przekątnej 5,6 cala, rozdzielczości 640x480. Przetwornik analogowo-cyfrowy ADC próbkuje z częstotliwością 1GS/s w czasie rzeczywistym. Długość rekordu pamięci wynosi 1 milion próbek (1M). Obsługa oscyloskopu jest prosta i intuicyjna. Funkcja Autoset pozwala na samonastawę (samoustwaienie) jednym przyciskiem, czyli o jej wywołaniu oscyloskop sam automatycznie dobierze czułość napięciową, podstawę czasu, rodzaj wyzwalania tak aby doprowadzony sygnał elektryczny do jednego z dwóch wejść oscyloskopu był widoczny na ekranie. 32 funkcje automatycznych pomiarów, funkcje automatyczne jak dodawanie, odejmowanie, mnożenie, dzielenie, analiza widmowa FFT, tryb X-Y do rysowania krzywych Lissajous. Możliwość pomiarów kursorami czasowymi lub napięciowymi w sposób ręczny i automatyczny (śledzenie kursora). Waveform Recorder to opcja do rejestrowania i odtwarzania przebiegów wejściowych z CH1/CH2 z maksymalną długością rekordu do 1000 klatek. Funkcja Pass / Fail twz. maski porównuje zapisany przebieg z nieznanym wejściem wg. określonych przez użytkownika parametrów. Rozbudowane funkcje archiwizacji przebiegów elektrycznych do danych w postaci plików *.csv/*.xls do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego *.bmp do wydruku, umieszczenia w prezentacji, sprawozdaniu. Interfejs komunikacji USB pozwala na transferowanie danych pomiarowych do komputera PC. Oprogramowanie działające w systemie Windows pozwala w czasie rzeczywistym na sterowanie oscyloskopem i obrazowanie wyświetlanych charakterystyk (oscylogramów).

dane techniczne:

przenośny oscyloskop cyfrowy z multimetrem - skopometr DSO1202B produkcji Hantek
dwukanałowy oscyloskop cyfrowy z wbudowanym akumulatorem
szerokość pasma: 200MHz w każdym kanale
próbkowanie w czasie rzeczywistym: 1GSa/s
pamięć próbek: 1M
duży KOLOROWY wyświetlacz LCD o przekątnej 5,6 cala
wysoka rozdzielczość ekranu: 640 x 480
funkcja AUTOSET: automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia)
funkcja filtru cyfrowego
funkcja Pass/Fail tzw. maski
pomiar przy użyciu kursorów ręczny lub automatyczny
32 automatyczne pomiary parametrów
praca w trybie X-Y do rysowania krzywych Lissajous
rekorder: rejestrowanie przebiegów do 1000 klatek
rozbudowane opcje wyzwalania: zboczem, szerokość impulsu, czas narastania, zmienne, sygnałem video (PAL, SECAM, NTSC)
analiza widmowa FFT: okna Hanning, Flattop, Rectangular, Bartletta, Blackman
funkcja uśredniania przebiegów
komunikacja USB 2.0 z komputerem
wbudowany multimetr cyfrowy 6000 z analogowym bargrafem
rozdzielona masa pomiędzy oscyloskopem i multimetrem cyfrowym
idealne zastosowanie jako oscyloskop do pomiarów w motoryzacji - diagnoskop

Osoby zainteresowane szczegółową specyfikacją i funkcjonalnością oscyloskopu DSO1202B Hantek zachęcamy do zapoznania się z poniższymi instrukcjami, gdzie w przejrzysty i graficzny sposób zostały przedstawione:

manual - instrukcja w języku ang. oscyloskop DSO1202B

alt

model oscyloskopu:	DSO1202B	DSO1102B	DSO1062B
akwizycja sygnału
tryby próbkowania	próbkowanie w czasie rzeczywistym: 1GS/s próbkowanie ekwiwalentne: 25GS/s
typy akwizycji
Normal	normalna akwizycja
Peak Detect	wykrywanie wartości szczytowej (wartości maksymalnej i minimalnej). Wyszukuje w wielu akwizycjach punkty najwyższy i najniższy rekordu pamięci.
Average	uśrednianie przebiegu, do wyboru z 4,8,16,32,64,128 przebiegów
wejście
sprzężenie wejścia	AC, DC, GND
impedancja wejściowa	1MΩ±2% ‖ 20pF±3pF
tłumienie sond	1X, 10X
obsługiwane mnożniki tłumienia sondy	1X, 10X, 100X, 1000X
maksymalne napięcie wejściowe	kategoria instalacji CAT I i CAT II: 300 VRMS (10 ×) CAT III: 150 VRMS (1x) Instalacja kategorii CATII: obniż wartość przy 20dB / dekadę powyżej 100kHz do 13V szczytowego prądu zmiennego przy 3MHz * i powyżej. Dla przebiegów niesinusoidalnych wartość szczytowa musi być mniejsza niż 450V. Skok powyżej 300 V powinien być krótszy niż 100 ms. Poziom sygnału RMS, w tym wszystkie składniki DC usunięte przez sprzęgło AC, musi być ograniczony do 300V. Jeśli te wartości zostaną przekroczone, może dojść do uszkodzenia oscyloskopu.
układ odchylania poziomego
zakres częstotliwości próbkowania	500MS/s--1GS/s
interpolacja przebiegu	(sin x)/x
długość rekordu pamięci	1M próbek
zakres regulacji podstawy czasu	2ns/działkę ~ 2000s/działkę	4ns/działkę ~ 2000s/działkę
dokładność próbkowania i opóźnienia czasu	500ps (na ponad ≥1ms odstępie czasu)
zakres pozycji	2ns/działkę do 8ns/działkę; (-8działek×s/działkę) do 20ms;	4ns/działkę do 8ns/działkę; (-8div x s/działkę) do 40ms; 20ns/działkę do 80μs /działkę;(-8div×s/działkę）do 40ms; 200μs/działkę do 40s/działkę; (-8div×s/działkę）do 400s;
dokładność pomiaru różnicy czasu delta (pełne pasmo)	pojedyncze wyzwalanie, tryb normalny: ± (1 odstęp między próbkami + 100 ppm × odczyt + 0,6 ns); > 16 średnich: ± (1 interwał próbki + 100ppm × odczyt + 0,4ns); interwał próbki = s / div ÷ 200
układ odchylania pionowego
rozdzielczość pionowa	8-bitowa rozdzielczość przetwornica ADC
zakres regulacji przesunięcia	2mV/działkę do 20mV/działkę, ±400mV; 50mV/działkę do 200mV/działkę, ±2V; 500mV/działkę do 2V/działkę, ±40V; 5V/działkę, ±50V
szerokość pasma	200MHz	100MHz	60MHz
czas narastania złącze BNC (typowy)	1.8ns	3.5ns	5.8ns
operacje matematyczne	+, -, *, /, analiza widmowa FFT
FFT	okno： Hanning、 Flatop、Rectamgular、Bartlett、Blackman; 1024 próbki
limit pasma	20MHz
odpowiedź niskiej częstotliwości (-3db)	≤10Hz w BNC
dokładność podstawy czasu	± 3% dla trybu akwizycji normalnej lub średniej, 5V / div do 10mV / div; ± 4% dla trybu akwizycji Normalny lub Średni, 5mV / div do 2mV / div
dokładność pomiaru DC średni tryb akwizycji	Gdy przemieszczenie pionowe wynosi zero, a N ≥16: ± (3% × odczyt + 0,1div + 1 mV) wybrano tylko 10 mV / działkę lub więcej; Gdy przemieszczenie pionowe nie jest równe zero i N≥16: ± [3% × (odczyt + pozycja pionowa) + 1% pozycji pionowej + 0,2 div]; Dodaj 2mV dla ustawień od 2mV / div do 200mV / div; dodaj 50mV dla ustawień od 200mV / div do 5V / div
powtarzalność pomiaru napięcia średni tryb akwizycji	różnica napięcia między dowolnymi dwiema średnimi ≥16 przebiegów uzyskanych w tych samych ustawieniach i warunkach otoczenia
układ wyzwalania
typy wyzwalania	Edge, Video, Pulse, Slope, Over time, Alternative wyzwalanie brzegiem, wideo, impulsem, zboczem, O.T. po przekroczeniu czasu, alternatywne – naprzemienne
źródło wyzwalania	CH1, CH2, AC Line
tryby wyzwalania	Auto - automatyczne, Normal – normalne
typy sprzężenia	DC, AC, Noise Reject, HF Reject, LF Reject
czułość wyzwalania (typ wyzwalania krawędzią)	DC (CH1, CH2): 1działka od DC do 10 MHz; 1.5div od 10 MHz do 100 MHz; 2div od 100MHz do Full; AC: tłumi sygnały poniżej 10 Hz; HF Reject: tłumi sygnały powyżej 80 kHz; LF Reject: Tak samo jak sprzężenie DC dla częstotliwości powyżej 150 kHz; tłumi sygnały poniżej 150 kHz
zakres poziomu wyzwalania	CH1 / CH2: ± 8 działek od środka ekranu
dokładność poziomu wyzwalania (typowa) dotyczy sygnałów o czasie narastania i opadania ≥20ns	CH1/CH2: 0.2działki × woltów/działkę w granicach ±4 działek od środka ekranu
ustawienie poziom na 50% (typowe)	działa z sygnałami wejściowymi o częstotliwości ≥ 50 Hz
wyzwalanie Video
typ wyzwalania wideo	CH1, CH2: Peak-to-peak amplituda między-szczytowa dla 2 działek
formaty sygnałów i póle, typ wyzwalacza wideo	obsługuje systemy nadawcze NTSC, PAL i SECAM dla dowolnego pola lub dowolnej linii
zakres czasu Holdoff	regulacja czasu martwego w zakresie 100ns do 10s
wyzwalanie szerokością impulsu
tryb wyzwalania szerokością impulsu	wyzwalanie gdy (, = , lub ≠); impuls dodatni lub impuls ujemny
punkt wyzwalania szerokości impulsu	równy: oscyloskop uruchamia się, gdy krawędź spływu impulsu przekracza poziom wyzwalania. nie równe: Jeśli impuls jest węższy niż określona szerokość, punktem wyzwalającym jest krawędź spływu. W przeciwnym razie oscyloskop uruchamia się, gdy impuls trwa dłużej niż czas określony jako szerokość impulsu. mniej niż: Punkt wyzwalania to krawędź spływu. Większy niż (nazywany także wyzwalaczem nadgodzin): oscyloskop uruchamia się, gdy impuls trwa dłużej niż czas określony jako szerokość impulsu
zakres szerokości impulsu	regulacja w zakresie: 20ns ~ 10s
wyzwalanie zboczem
tryb wyzwalania zboczem	wyzwalanie gdy mniejszy, większy, równy lub nierówny ( , = , lub ≠ ); zbocze opadające lub zbocze narastające
punkt wyzwolenia zbocza	równy: oscyloskop uruchamia się, gdy nachylenie przebiegu jest równe ustawionemu nachyleniu. nie równe: oscyloskop uruchamia się, gdy nachylenie przebiegu nie jest równe ustawionemu nachyleniu. mniej niż: oscyloskop uruchamia się, gdy nachylenie przebiegu jest mniejsze niż ustawione nachylenie. większy niż: oscyloskop uruchamia się, gdy nachylenie przebiegu jest większe niż ustawione nachylenie.
Time Range	20ns ~ 10s
wyzwalanie przekroczeniem czasu
tryby wyzwalania czasowego	krawędź narastająca lub opadająca
zakres czasu wyzwolenia	regulacja w zakresie: 20ns ~ 10s
wyzwalanie alternatywne (naprzemienne)
wyzwalanie z kanału CH1	wyzwalanie wewnętrzne: krawędź, szerokość impulsu, wideo, nachylenie
wyzwalanie z kanału CH2	wyzwalanie wewnętrzne: krawędź, szerokość impulsu, wideo, nachylenie
wyzwalanie licznika częstotliwości
rozdzielczość odczytu częstotliwości	Wyświetlacz 6 cyfr
dokładność (typowa)	± 30 ppm (w tym wszystkie błędy odniesienia częstotliwości i błędy zliczania ±1)
zakres częstotliwości	sprzężenie AC, od minimum 4 Hz do pasma znamionowego
źródło sygnału	Tryby szerokości impulsu lub wyzwalania krawędzi: wszystkie dostępne źródła wyzwalania Licznik częstotliwości mierzy źródło wyzwalania przez cały czas, w tym, gdy akwizycja oscyloskopu zatrzymuje się z powodu zmian stanu pracy, lub gdy akwizycja pojedynczego zdarzenia zakończyła się. Tryb wyzwalania szerokości impulsu: Oscyloskop zlicza impulsy o znacznej wielkości w oknie pomiarowym 1s, które kwalifikują się jako zdarzenia wyzwalające, takie jak wąskie impulsy w ciągu impulsów PWM, jeśli ustawione na Tryb wyzwalania krawędzi: Oscyloskop zlicza wszystkie krawędzie o wystarczającej wielkości i prawidłową polaryzację. Tryb wyzwalania wideo: Licznik częstotliwości nie działa.
funkcje pomiarowe
pomiary kursorami	△V różnica napięcia między kursorami △T różnica czasu między kursorami 1/ΔT odwrotność różnicy czasu w hercach
automatyczne pomiary	częstotliwość, okres, średnia, wartość międzyszczytowa Pk-Pk, cykliczny RMS, minimum, maksimum, czas narastania, czas opadania, + szerokość impulsu, -Pulse Width, Delay1-2Rise, Delay1-2Fall, + Duty, -Duty, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Prey Mean, Preiod RMS,
ogólna charakterystyka
wyświetlacz	kolorowy LCD
rozdzielczość wyświetlacza	640 x 480 pikseli, przekątna 5,6 cala
regulacja kontrastu	regulowany 16 kroków z paskiem postępu
wyjście do kompensacji sond
wyjście napięciowe	wbudowany generator przebiegu prostokątnego o napięciu 5Vpp dla obciążenia ≥1MΩ
częstotliwość (typowa)	1kHz
zasilanie
zasilanie	ładowarka AC 100-240VACrms, 0.6A max, 50Hz~60Hz; wyjście napięcia DC 12V/1,5A
pobór mocy	<30W
wbudowany akumulator	litowy akumulator Li-ion napięcie 7,4V pojemność 4500mAh
warunki środowiskowe
zakres temperatur	działanie: 0°C do 50°C przechowywanie:-40°C do 71°C
metoda chłodzenia	wbudowany cooler z aktywnym sterowaniem załaczany wg potrzeby
wilgotność	40°C lub poniżej: ≤ 90% wilgotności względnej 41°C do 50°C : ≤ 60% wilgotności względnej
wysokość	działanie: poniżej 3000m.n.p.m przechowywanie: poniżej 15 000m
mechaniczne parametry
wymiary	długość 245mm x szerokość 163mm x wysokość 52mm
waga	2,8kg z opakowaniem, 1,2kg bez opakowania
funkcja cyfrowy multimetr DMM – Digital Multi Meter
maksymalne wskazanie	6000 maksymalne wskazanie pomiaru
mierzone wartości	napięcie AC/DC (woltomierz), prąd AC/DC (amperomierz), rezystancja (omomierz) pojemnośc kondensatorów, testowanie diod, akustyczny tester ciągłości
maksymalne napięcie wejściowe	AC:600V, DC: 800V
maksymalny prąd wejściowy	AC: 10A, DC:10A
impedancja wejściowa	10MΩ

zakres pomiarowy	zakres pomiarowy	dokładność	rozdzielczość pomiaru
woltomierz DC pomiar napięcia stałego	60.00mV	±1%±3 cyfry	10uV
	600,0mV		100uV
	6,000V		1mV
	60,00V		10mV
	600,0V		100mV
	800V		1V
woltomierz AC pomiar napięcia przemiennego	60,00mV	±1%±3 cyfry	10uV
	600,0mV		100uV
	6,000V		1mV
	60,00V		10mV
	600,0V		100mV
amperomierz DC pomiar prądu stałego	60,00mA	±1%±5 cyfry	10uA
	600,0mA	±1.5%±5 cyfry	100uA
	6,000A		1mA
	10,00A		10mA
amperomierz AC pomiar prądu przemiennego	60,00mA	±1%±5 cyfry	10uA
	600,0mA	±1.5%±5 cyfry	100uA
	6,000A		1mA
	10,00A		10mA
pomiar rezystancji Omomierz	600Ω	±1%±3 cyfry	0,1Ω
	6,000kΩ		1Ω
	60,00kΩ		10Ω
	600,0kΩ		1kΩ
	6,000MΩ		10kΩ
	60,00MΩ	±1%±5 cyfry	100kΩ
pomiar pojemności kondensatorów	40,00nF	±2%±5 cyfry	10pF
	400,0nF		100pF
	4,000uF		1nF
	40,00uF		10nF
	400,0uF		100nF
	Uwaga: najmniejsza wartość pojemności kondensatora, którą można zmierzyć to 5nF
test diod półprzewodnikowych	napięcie z zakresu 0V~2,0V
test ciągłości	akustyczny tester ciągłości obwodu dla rezystancji <10Ω

Wymagania stawiane oscyloskopem do najczęstszych i popularnych pomiarów w elektronice:

Model DSO1062B ze względu na swoją atrakcyjną cenę i funkcjonalność jest wybierany dość często nawet jako zamiennik do oscyloskopu stacjonarnego. Należy mieć na uwagę że oscyloskop DSO1062B jest zasilany z wbudowanego akumulatora, a tym samym odizolowany od wszelkich innych napięć zasilających. Dla użytkowników wykonujących pomiary napięć sieciowych, falowników i automatyce przemysłowej producent przygotował zmodyfikowaną serię skopometrów z serii DSO1000S, które mają podstawową funkcjonalność serii DSO1000B. DSO. Seria DSO1000S ma izolację galwaniczną wejść pomiarowych. W oscyloskopach DSO1000B kanały wejściowe CH1 i CH2 mają wspólną masę GND. Dodatkowo interfejs komunikacyjny USB ma wspólną masę z komputerem.

alt

zestaw zawiera:

oscyloskop DSO1102B
sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 2szt.
torba
oryginalny karton z kolorową grafiką
komplet przewodów pomiarowych do multimetru
instrukcja obsługi (ang.)
oprogramowanie
zasilacz – ładowarka
przewód USB do komunikacji z PC

gwarancja:

24 miesiące
gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry, bezpieczniki itp.

prezentacja oscyloskopów z serii DSO1000B Hantek:
