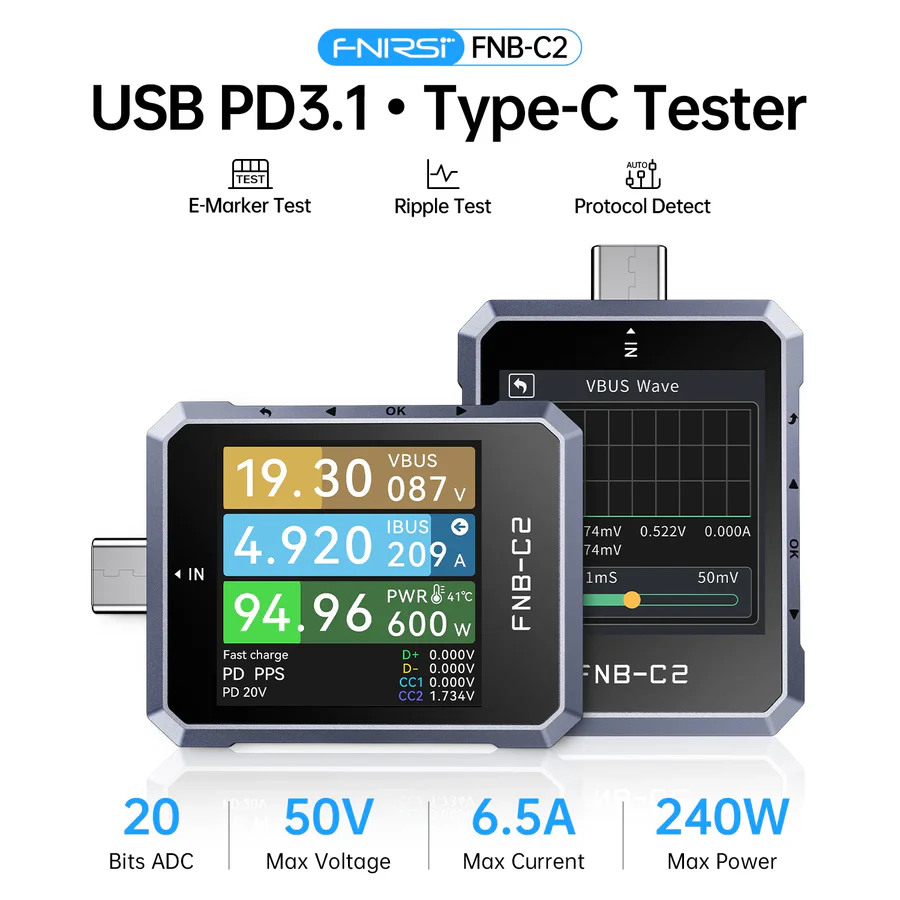

FNB-C2 wielofunkcyjny tester USB Type-C PD 3.1 240W FNIRSI

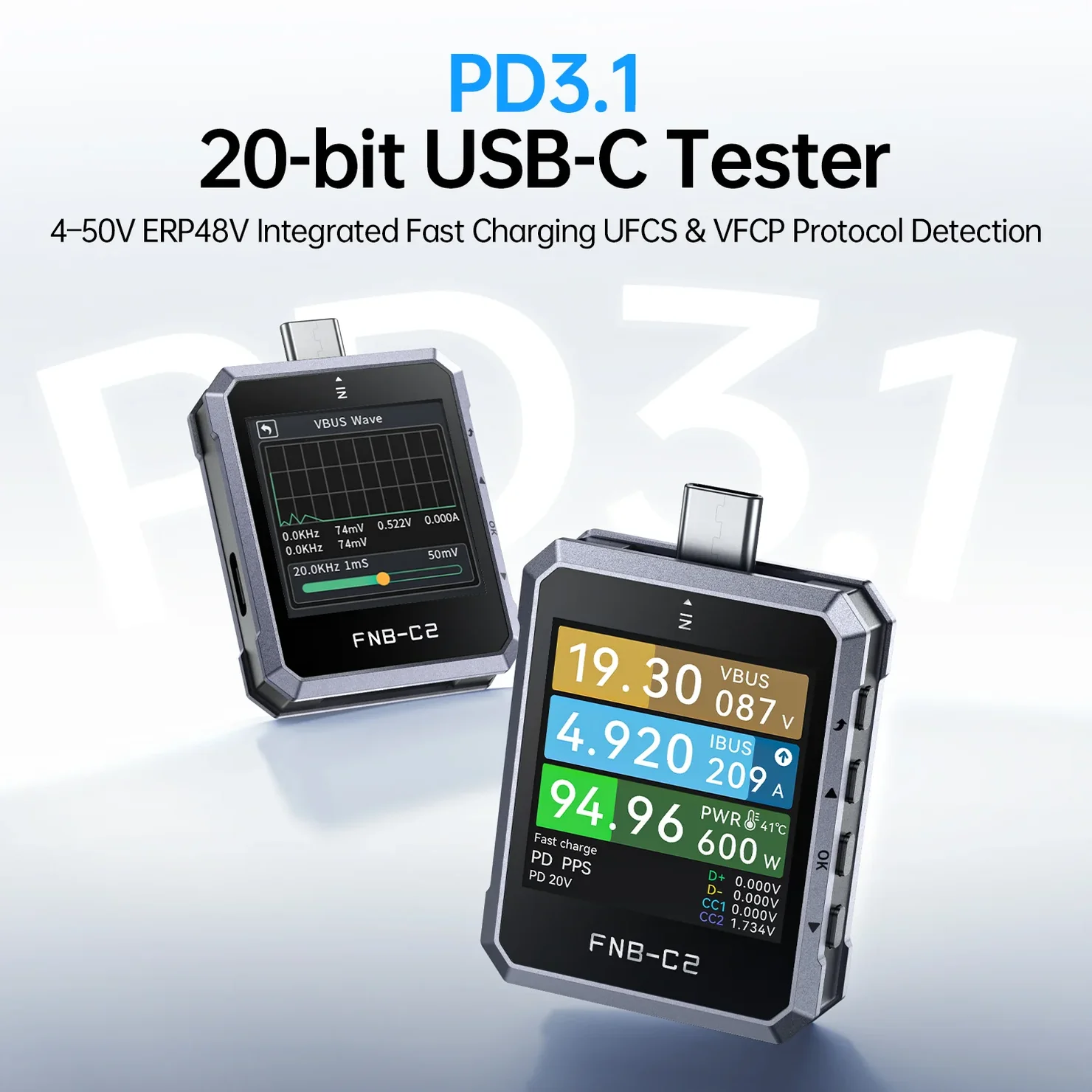

Wielofunkcyjny tester złącz i przewodów USB Type-C marki FNIRSI, model FNB-C2, to wysoce zaawansowane narzędzie diagnostyczne dedykowane profesjonalistom, inżynierom oraz entuzjastom elektroniki. Urządzenie służy do kompleksowego pomiaru, monitorowania oraz analizy parametrów zasilania w nowoczesnych systemach szybkiego ładowania. Wykorzystując zewnętrzny, 20-bitowy przetwornik analogowo-cyfrowy, miernik oferuje 7-cyfrową rozdzielczość na poziomie 0.000001 V/A/W, zapewniając niezwykłą, laboratoryjną dokładność odczytów. Tester FNB-C2 obsługuje szeroki zakres operacyjny – toleruje napięcia od 4V do 50V, prąd do 6.5A oraz moc sięgającą aż 240W. Dzięki fizycznemu układowi komunikacyjnemu, urządzenie posiada pełne, natywne wsparcie dla najnowszego standardu PD 3.1 z funkcją EPR, gwarantując bezpieczną i stabilną interakcję podczas testowania układów wysokiej mocy.

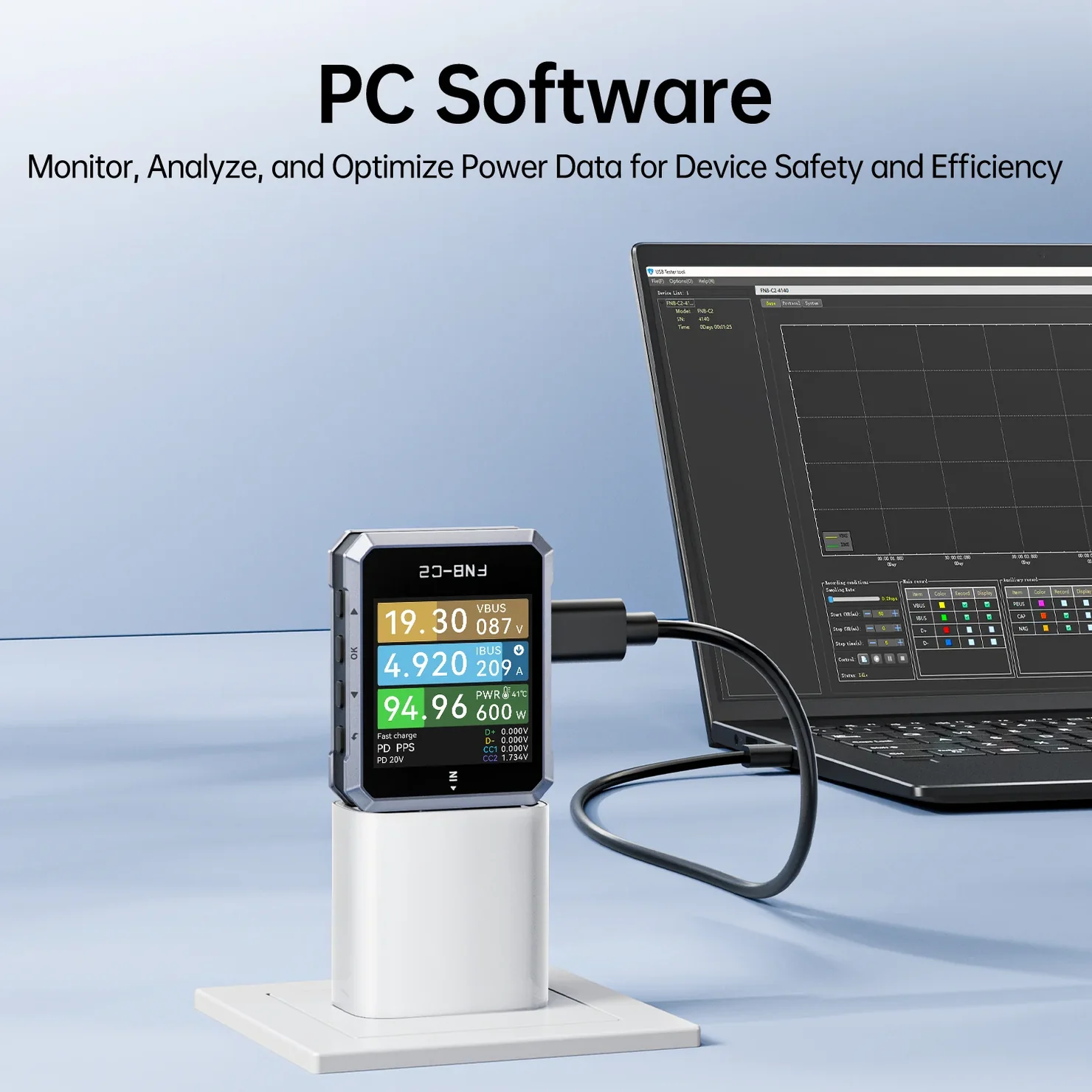

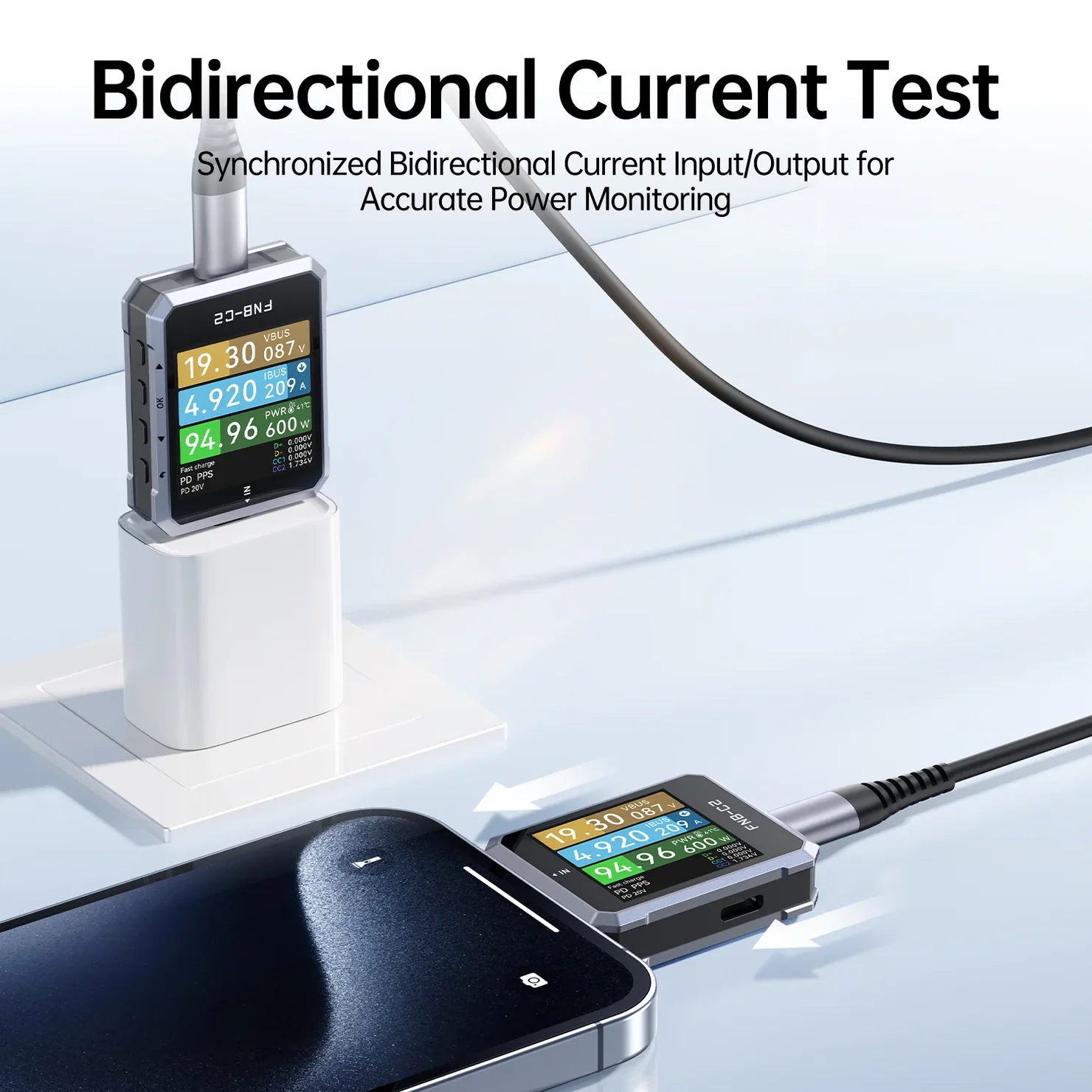

Tester FNB-C2 automatycznie identyfikuje i testuje wiodące protokoły szybkiego ładowania (m.in. UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, VOOC), a także umożliwia odczyt parametrów z układów E-Marker zintegrowanych w kablach Type-C. Dodatkowo potrafi konwertować protokół QC na PD, co znacząco poprawia kompatybilność między ładowarkami a zasilanymi urządzeniami. Na froncie obudowy znajduje się wyraźny ekran TFT-LCD o przekątnej 1.54 cala i wysokiej rozdzielczości, który we współpracy z wbudowanym czujnikiem grawitacyjnym, automatycznie rotuje wyświetlane dane we wszystkich 4 kierunkach. Konstrukcja z portami męskim i żeńskim Type-C umożliwia dwukierunkowy przepływ prądu. Za pomocą złącza HID PC, tester komunikuje się bezpośrednio z komputerem, umożliwiając podgląd widma na dedykowanym oprogramowaniu do profesjonalnej analizy danych oraz wygodną aktualizację oprogramowania sprzętowego.

Kluczowa specyfikacja

• - Marka: FNIRSI
• - Model: FNB-C2
• - 20-bitowy układ ADC

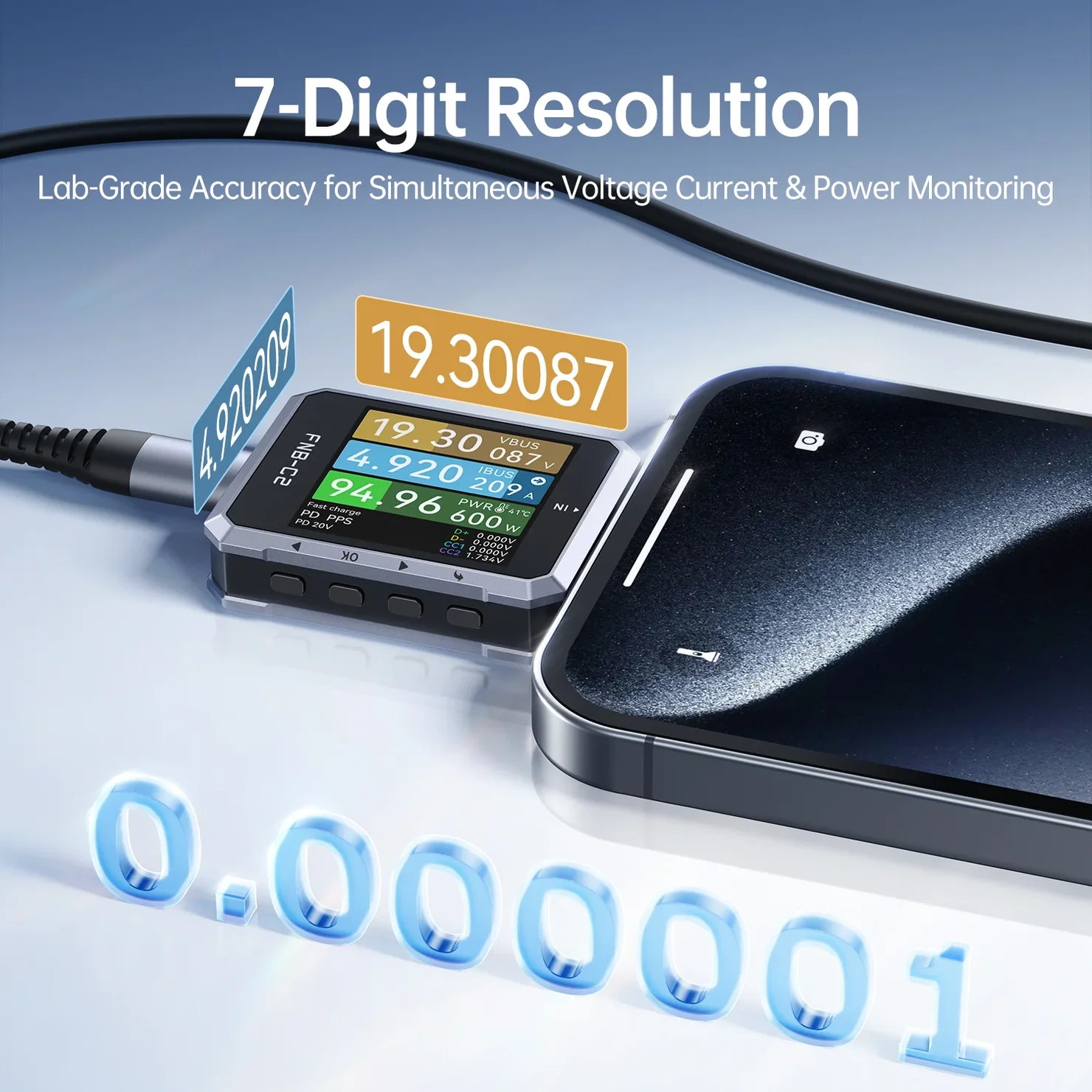

• - Rozdzielczość 7-cyfrowa (0.000001 V/A/W)
• - Napięcie pracy od 4V do 50V
• - Pomiar prądu od 0A do 6.5A
• - Obciążenie maksymalne 240W

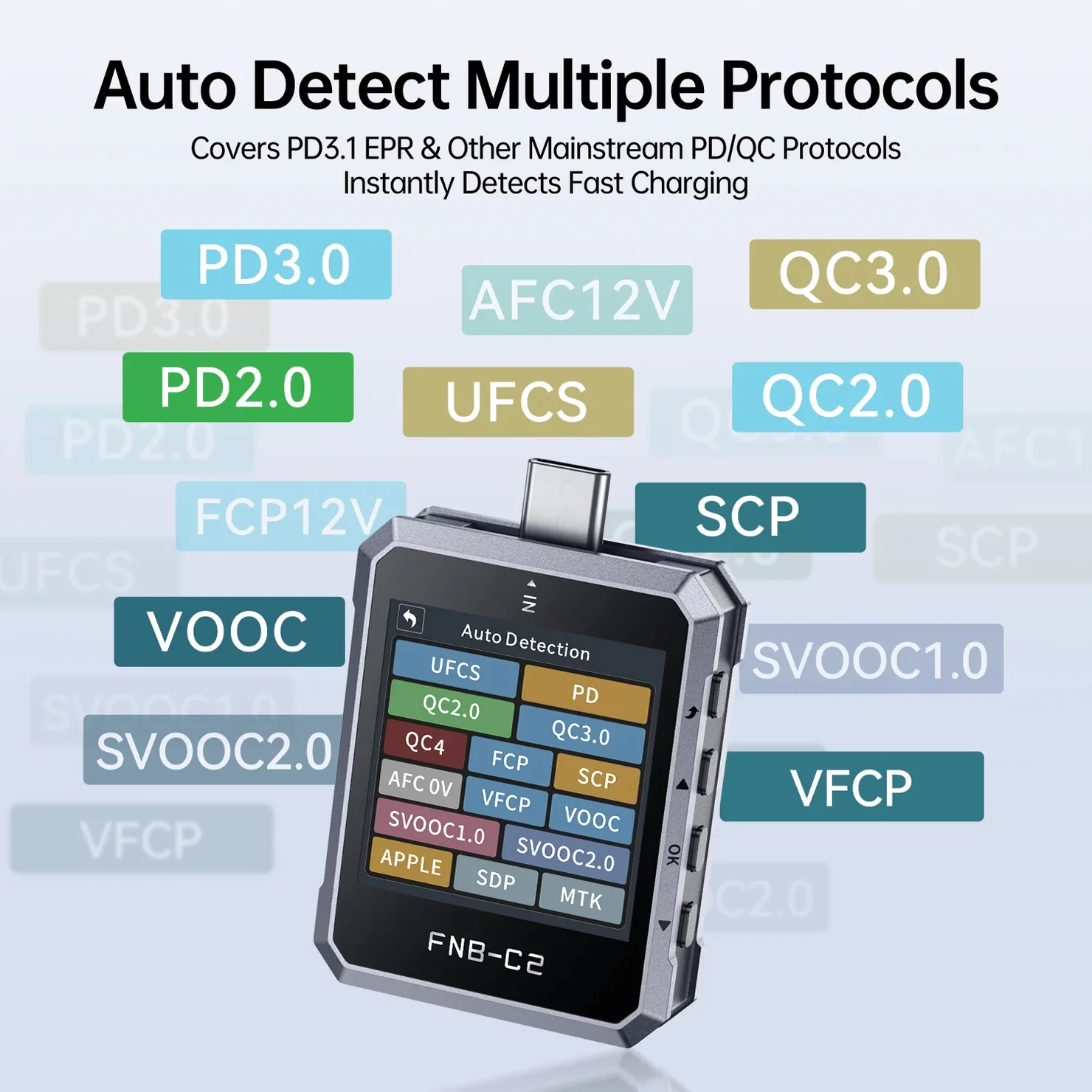

• - Obsługa protokołów: PD3.1(EPR), UFCS, QC2.0/3.0/4/5, FCP, SCP, AFC, VFCP, VOOC, SVOOC, APPLE, MTK

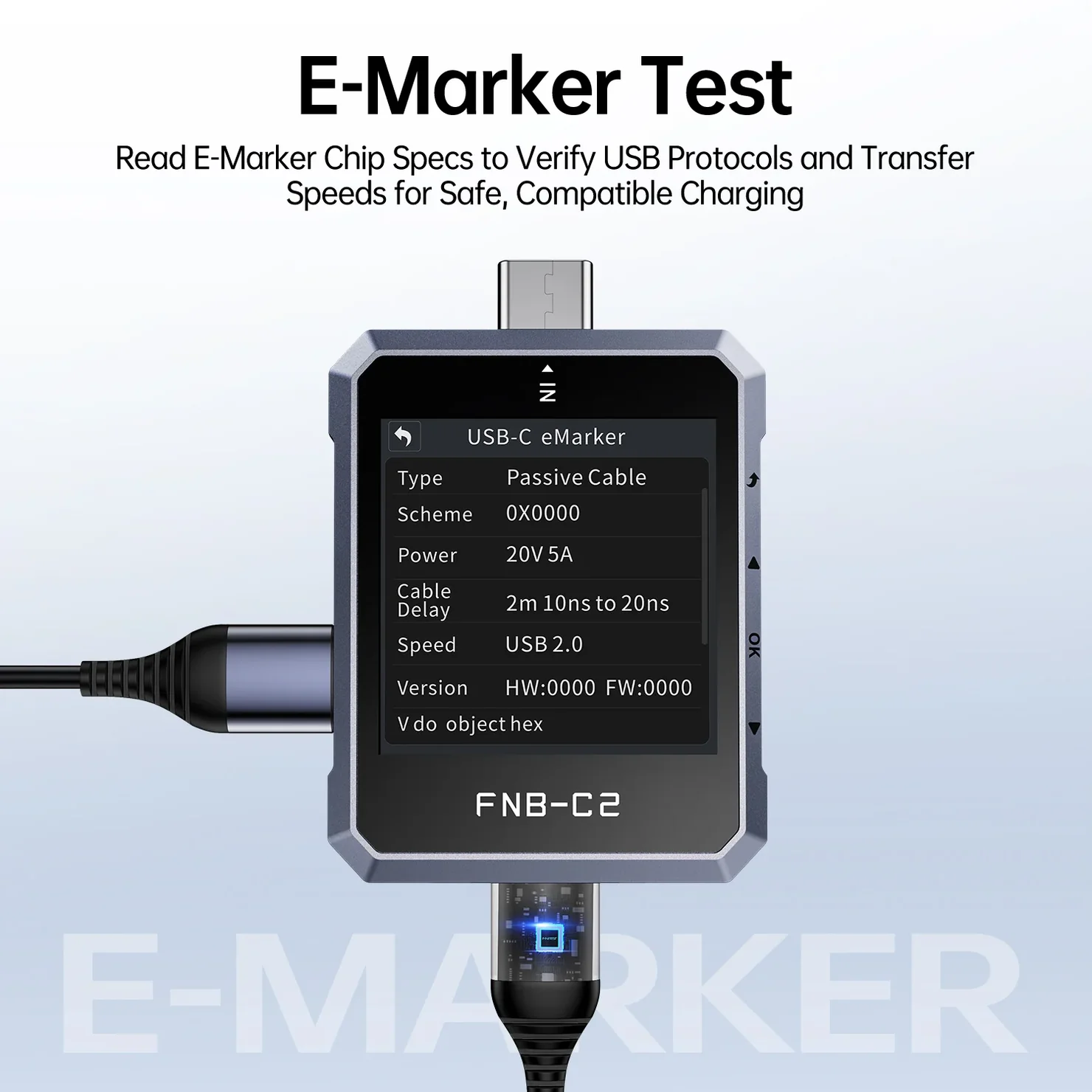

• - Testowanie chipów E-Marker w przewodach Type-C
• - Symulacja różnych parametrów kabli

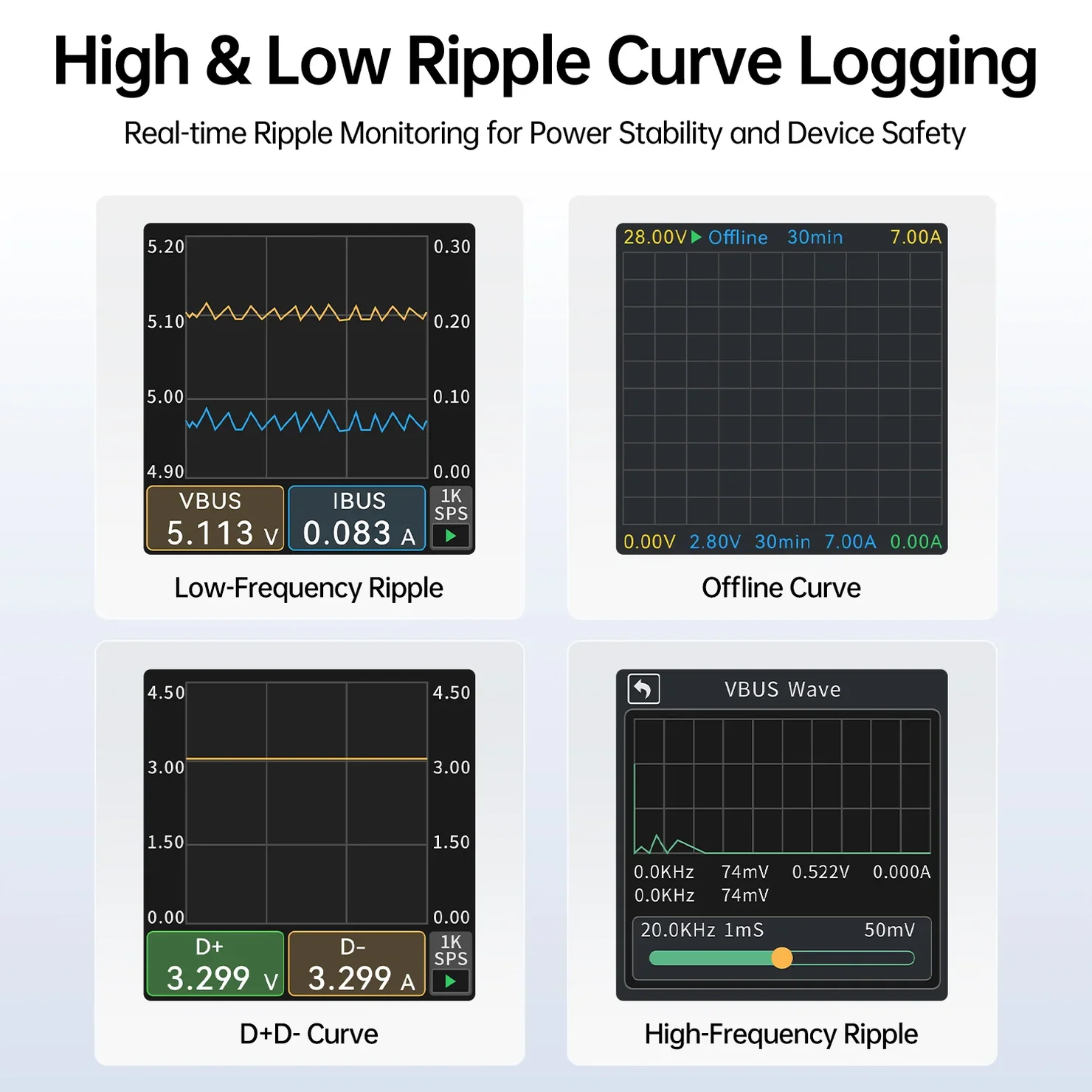

• - Analiza tętnień: Rysowanie fali (2sps~1Ksps) dla V/A/D+/D- oraz testowanie szybkich tętnień (20Ksps~2Msps)

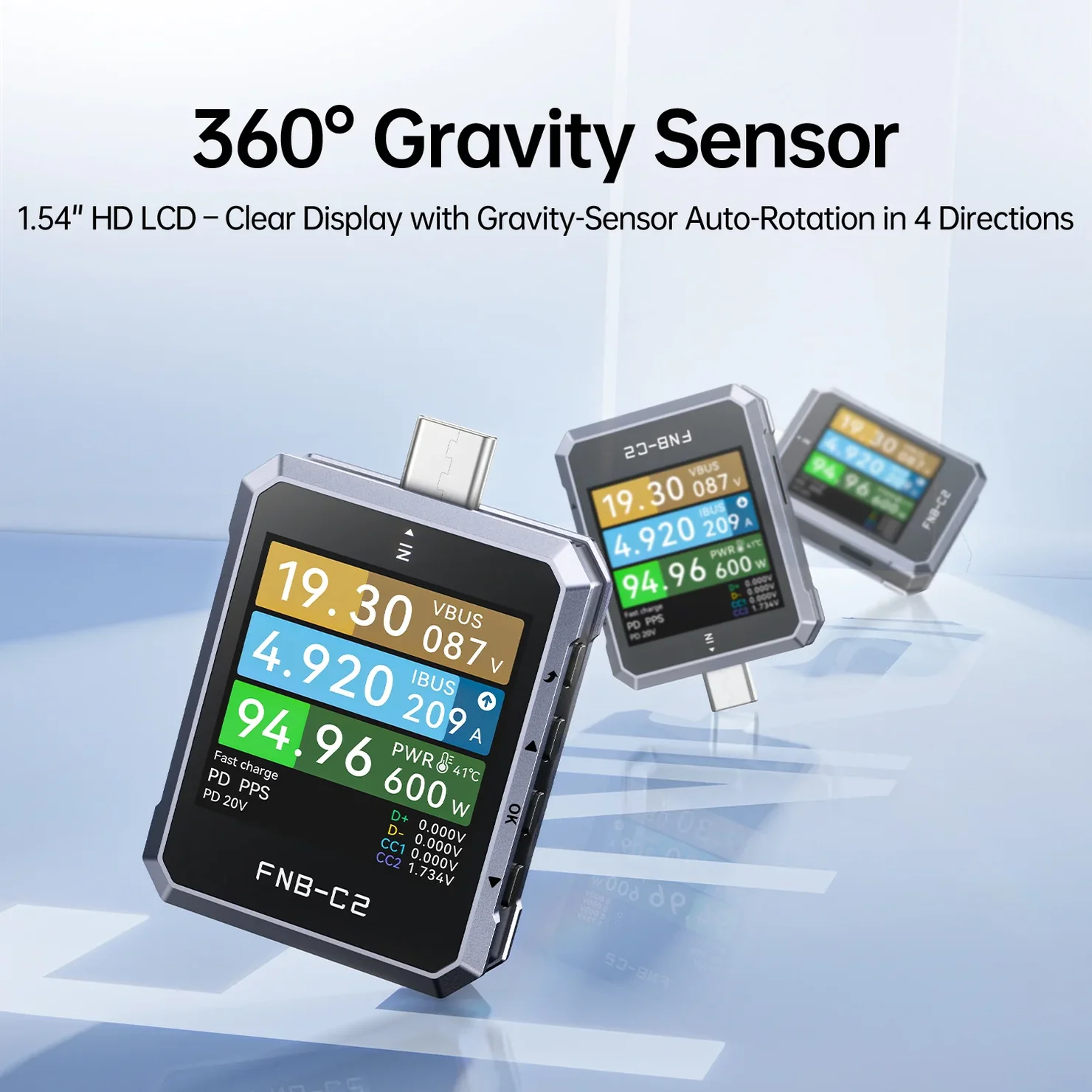

• - Wyświetlacz 1.54-calowy TFT LCD 240x240 pikseli z sensorem grawitacyjnym obracającym widok w 4 osiach
• - Męski wtyk USB Type-C
• - Żeńskie gniazdo USB Type-C
• - Dedykowany żeński port HID USB Type-C do bezsterownikowego połączenia z PC
• - Możliwość logowania krzywej napięcia i prądu przez 9 godzin offline oraz przechwytywania negocjacji protokołów

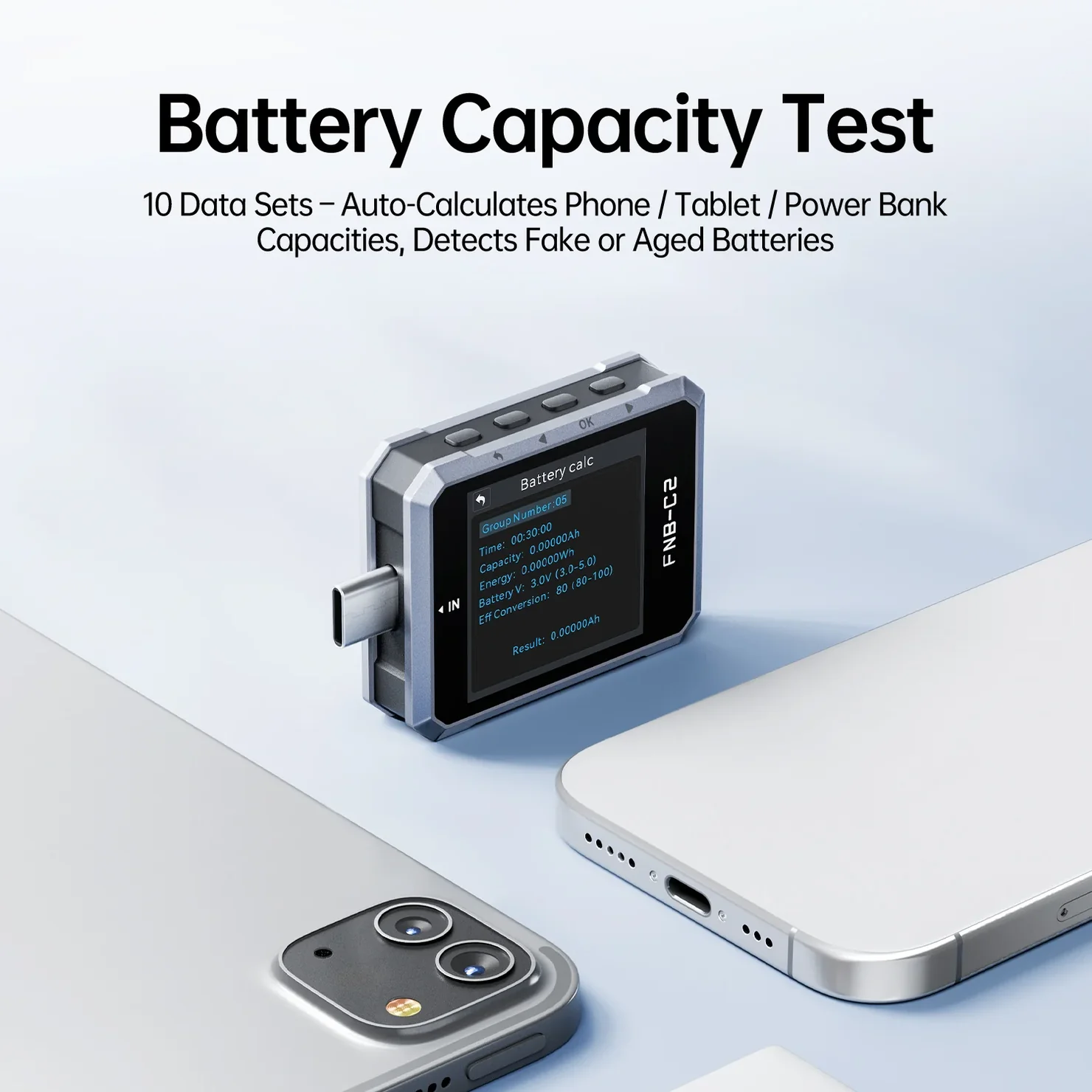

• - 10 niezależnych grup danych do zliczania zużycia prądu, czasu oraz automatycznego wyliczania sprawności konwersji i pojemności baterii
• -Wbudowany czujnik termiczny do monitorowania temperatury urządzenia, zapobiegający przegrzaniu podczas testów wysokoprądowych
•



Mierzony parametr	Zakres	Rozdzielczość	Dokładność: ±(a%(‰)+N)
Napięcie pracy (V)	4 ~ 50V	0.000001V	±(0.2‰+2)
Płynący prąd (A)	0 ~ 6.5A	0.000001A	±(0.5‰+2)
Moc sygnału (W)	0 ~ 240W	0.000001W	±(0.5‰+2)
Napięcie linii D+/D−	0 ~ 3.3V	0.001V	±(1.0%+2)
Napięcie linii CC1/CC2	0 ~ 3.3V	0.001V	±(1.0%+2)
Pojemność / Ładunek	0 ~ 9999.99Ah	0.00001Ah	-
Zużyta energia	0 ~ 9999.99Wh	0.00001Wh	-
Temperatura wewnętrzna	wyrażana w ℃	1℃	±(1.2%+3)
Maksymalny czas logowania	9 h 0 m 0 s	1 sekunda	-

Dodatkowa dokumentacja techniczna:

FNB-C2 Manual (EN, ZH).pdf

Oprogramowanie:


	FNB-C2 Firmware V1.2.5.zip
	FNB-C2 Firmware V1.1.4.zip
	FNB-C2 Firmware V1.0.2.zip
	FNB-C2 Firmware V1.0.1.zip
	FNB-C2 Firmware V1.0.0.bin
