FPA301-20W 5MHz wzmacniacz mocy do generatora funkcyjnego
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: FPA301-20W-5MHz
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
FPA301-20W 5MHz wzmacniacz mocy do generatora funkcyjnego
bufor dla wyjścia generatora funkcyjnego - wzmacniacz mocy FPA301 Feeltech
dane techniczne:
porównanie parametrów technicznych wzmacniaczy FPA301:
przykładowe zastosowania:
schematyczny sposób podłączenia:
Szukasz generatora funkcyjnego z wyjściem mocy? Oferowany moduł wzmacniacza mocy współpracuje z większością standardowych laboratoryjnych generatorów funkcyjnych.
zestaw zawiera:
zdjęcia:
Szukasz generator funkcyjny z wyjściem mocy? Oferowany wzmacniacz mocy FPA301 pozwala na rozszerzenie możliwości praktycznie każdego generatora funkcyjnego o wyjście mocy. Typowa impedancja wyjściowa generatorów funkcyjnych wynosi 50Ω. Stosując oferowany wzmacniacz FPA301 jako bufor pośredniczący zwiększamy moc wyjściową i możemy podłączyć obciążenia o impedancji nawet 4Ω. Wzmacniacz FPA301 Feeltech końcówka mocy przeznaczona dla generatorów funkcyjnych np. DDS. Korzystając z generatora nierzadko mamy potrzebę symulowania danego elementu wykonawczego, który potrzebuje większego prądu niż może popłynąć z wyjścia generatora funkcyjnego. Moduł ten wzmacnia sygnał z wyjścia generatora i dodatkowo zabezpiecza i chroni generator przed przeciążeniem (spaleniem obwodów wyjściowych generatora).
bufor dla wyjścia generatora funkcyjnego - wzmacniacz mocy FPA301 Feeltech
dane techniczne:
- wzmacniacz mocy dla generatorów funkcyjnych DDS
- model: FPA301-20W-5MHz
- napięcie zasilania: 15Vdc
- złącza :
▶ gniazdo zasilania DC - JACK
▶ INPUT - gniazdo BNC wejściowe
▶ OUTPUT - gniazdo BNC wyjściowe - zakres częstotliwości (pasmo przenoszenia): 0 - 5MHz
- zakres napięcia wejściowego: do 14Vpp
- zakres napięcia wyjściowego (max): do 28Vpp
- maksymalny prąd wyjściowy: 1000mA = 1A
- maksymalna moc wyjściowa: 20W
- regulowane wzmocnienie: x2 lub x4
- metalowa obudowa z możliwością przykręcenia
porównanie parametrów technicznych wzmacniaczy FPA301:
| model | FPA301 (10W,5MHz) |
FPA301 (10W,10MHz) |
FPA301 (20W,5MHz) |
FPA301 (20W,10MHz) |
| szerokość pasma wejściowego | DC~5MHz | DC~10MHz | DC~5MHz | DC~10MHz |
| maksymalna moc wyjściowa | 10W | 10W | 20W | 20W |
| napięcie zasilania | zasilacz DC 15V, moc ≥30W | |||
| amplituda wyjściowa | ≥28Vp-p | |||
| zakres napięcia wejściowego | ≤14Vp-p | |||
| prąd wyjściowy | FPA301-10W maksymalnie 600mA FPA301-20W maksymalnie 1000mA |
|||
| impedancja obciążenia | ≥4Ω | |||
| szybkość narostu napięcia | ≥500V/us | |||
| zniekształcenia harmoniczne | <1% | |||
| zabezpieczenie nadprądowe | TAK | |||
| regulacja wzmocnienia | x2 lub x4 – przełącznik | |||
| warunki środowiskowe | temperatura: 0-60°C; wilgotność: <80% | |||
| wymiary | 84mm x 49 x 153mm | |||
| waga | 550g | |||
przykładowe zastosowania:
- przystosowanie generatora do większych obciążeń mocy i prądu
- generator funkcyjny z wyjściem mocy
- bufor chroniący wyjście generatora funkcyjnego
schematyczny sposób podłączenia:
Szukasz generatora funkcyjnego z wyjściem mocy? Oferowany moduł wzmacniacza mocy współpracuje z większością standardowych laboratoryjnych generatorów funkcyjnych.
- wzmacniacz mocy dla generatorów funkcyjnych FPA301-20W-5MHz
- przewód BNC-BNC
- przewód BNC-krokodyl
- zasilacz sieciowy 15Vdc

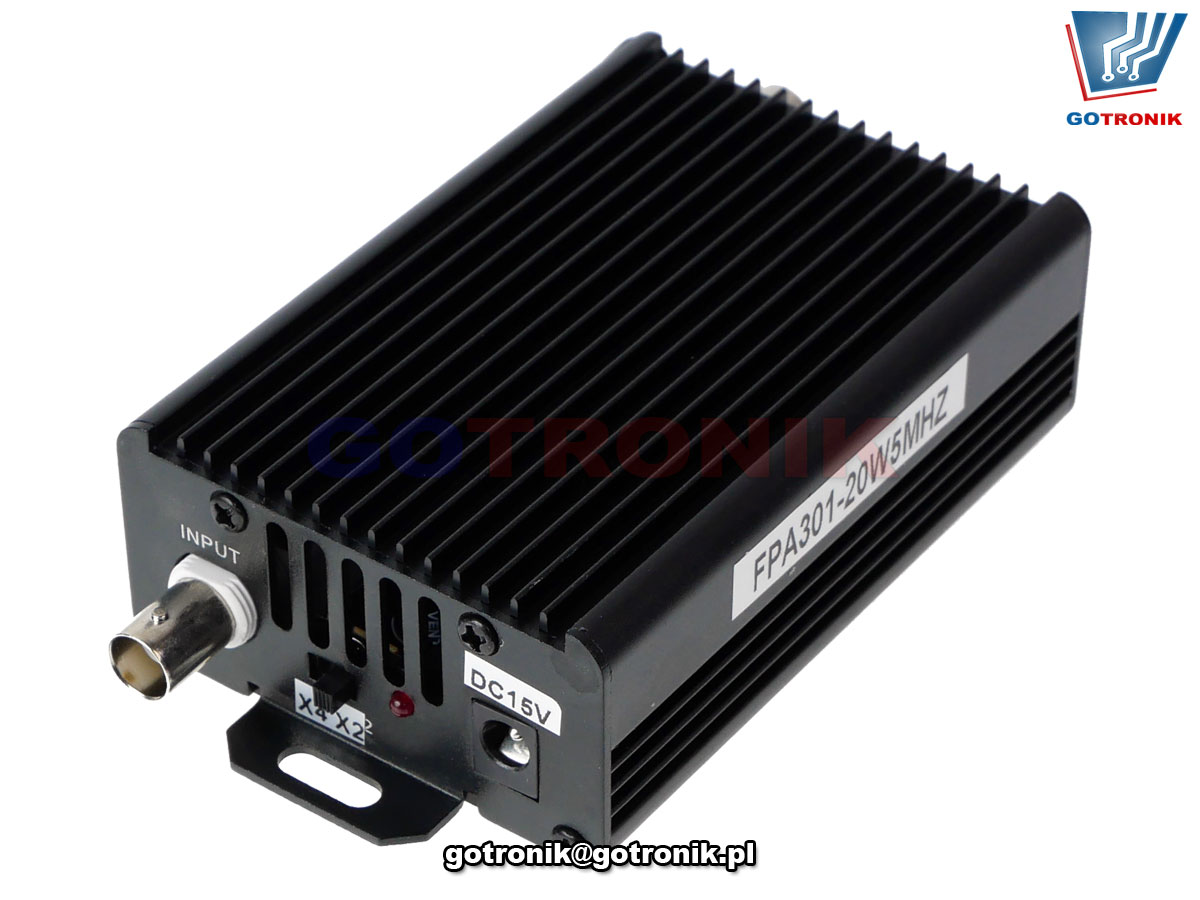

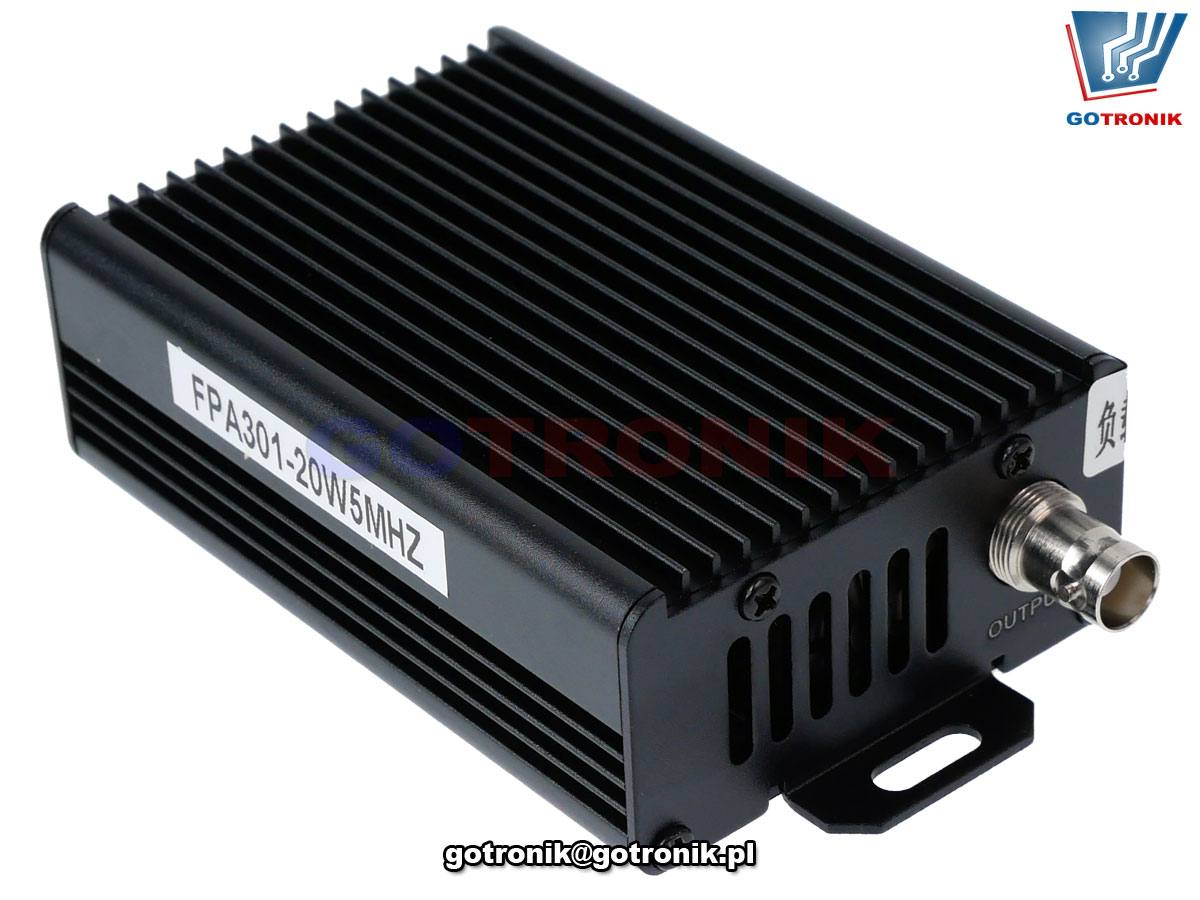

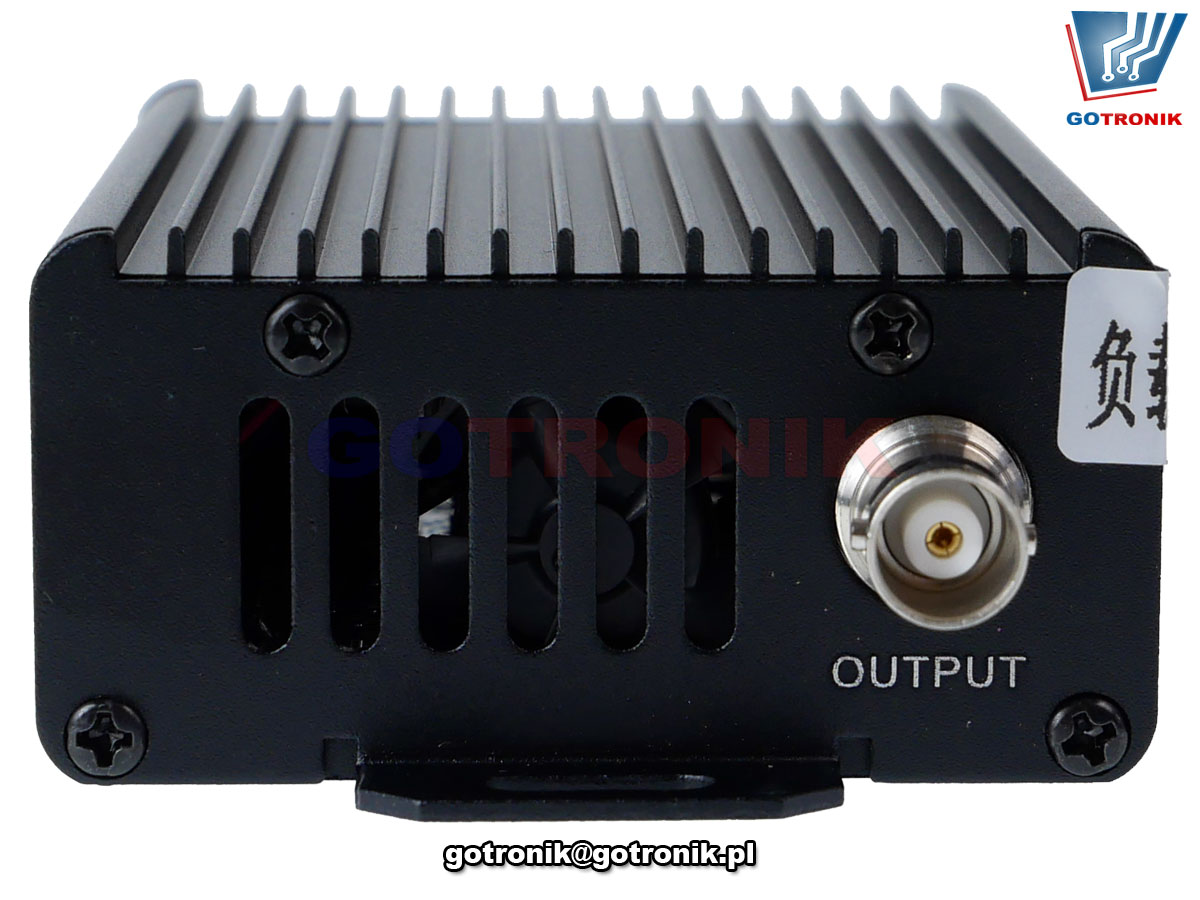

zdjęcia:
