FY2300-12MHz generator funkcyjny dwukanałowy
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: FY2300-12MHz
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
FY2300-12MHz generator funkcyjny dwukanałowy
prezentacja możliwości generatorów funkcyjnych FY2300 Feeltech:
dane techniczne:
generatory funkcyjne z serii FY2300 Feeltech dodatkowe opisy, materiały
zdjęcia:
FY2300 FeelTech to seria dwukanałowych generatorów funkcyjnych których konstrukcja oparta jest o cyfrową syntezę częstotliwości DDS (generator arbitralny). Generator funkcyjny FY2300 to wielofunkcyjne urządzenie łączące generator sygnałów funkcyjnych, generator przebiegów arbitralnych, generator sygnałów impulsowych, generator sygnałów szumowych, licznik i miernik częstotliwości o doskonałej wydajności. Generator zbudowany w oparciu o układy CMOS wysokiej integracji i szybki mikroprocesor MCU. Obwód wewnętrzny wykorzystuje SPXO jako podstawowy standard gwarantujący stabilność sygnałów. Technologia montażu powierzchniowego poprawia odporność na zakłócenia i żywotność.
Ten instrument ma podwójne kanały, które mogą generować 31 wstępnie zaprogramowanych sygnałów DDS, w tym sinusoidalny, kwadratowy, trójkątny (rampa), narastający piłokształtny, opadający piłokształtny, impuls Lorenza, wielotonowy, szum, kardiogram, puls trapezoidalny, puls sinusoidalny, puls wąski, szum Gaussa biały, AM , FM, Step i przebieg zdefiniowany przez użytkownika. Może również generować poziom elektryczny TTL. Oba kanały są całkowicie niezależne.
Generator funkcyjny FY2300 ma przyjazny interfejs użytkownika. 2,4-calowy kolorowy wyświetlacz TFT LCD o rozdzielczości 320 x 240 może wyświetlać wszystkie parametry obu kanałów i bieżące funkcje wszystkich przycisków. Klawisze skrótów upraszczają wszystkie skomplikowane operacje i oszczędzają czas. Użytkownicy mogą być biegli w obsłudze po kilku minutach ćwiczeń z generatorem.
Zalety tego przyrządu w generowaniu sygnału, funkcjach przemiatania, pomiarze parametrów i innych dziedzinach sprawiają, że jest to idealne urządzenie dla inżynierów elektronicznych, laboratoriów, linii produkcyjnej, uniwersytetów, instytutów badawczo-rozwojowych itp. Dzięki korzystnej cenie produkt jest w zasięgu finansowym dla nawet początkujących elektroników amatorów.
Ten instrument ma podwójne kanały, które mogą generować 31 wstępnie zaprogramowanych sygnałów DDS, w tym sinusoidalny, kwadratowy, trójkątny (rampa), narastający piłokształtny, opadający piłokształtny, impuls Lorenza, wielotonowy, szum, kardiogram, puls trapezoidalny, puls sinusoidalny, puls wąski, szum Gaussa biały, AM , FM, Step i przebieg zdefiniowany przez użytkownika. Może również generować poziom elektryczny TTL. Oba kanały są całkowicie niezależne.
Generator funkcyjny FY2300 ma przyjazny interfejs użytkownika. 2,4-calowy kolorowy wyświetlacz TFT LCD o rozdzielczości 320 x 240 może wyświetlać wszystkie parametry obu kanałów i bieżące funkcje wszystkich przycisków. Klawisze skrótów upraszczają wszystkie skomplikowane operacje i oszczędzają czas. Użytkownicy mogą być biegli w obsłudze po kilku minutach ćwiczeń z generatorem.
Zalety tego przyrządu w generowaniu sygnału, funkcjach przemiatania, pomiarze parametrów i innych dziedzinach sprawiają, że jest to idealne urządzenie dla inżynierów elektronicznych, laboratoriów, linii produkcyjnej, uniwersytetów, instytutów badawczo-rozwojowych itp. Dzięki korzystnej cenie produkt jest w zasięgu finansowym dla nawet początkujących elektroników amatorów.
prezentacja możliwości generatorów funkcyjnych FY2300 Feeltech:
dane techniczne:
- zastosowano technologię DDS, aby generować dokładny, stabilny sygnał o niskim poziomie zniekształceń
- przenośna konstrukcja z najwyższej jakości obudową ze stopu aluminium. Do zasilania wykorzystano zasilacz 5Vdc
- kolorowy wyświetlacz LCD TFT 2,4 cala o rozdzielczości 320 x 240 może wyświetlać wszystkie parametry obu kanałów i bieżące funkcje wszystkich przycisków
- wyjściowa częstotliwość fali sinusoidalnej może wynosić do 12MHz
- częstotliwość próbkowania 200MSa/s
- rozdzielczość pionowa 12 bitów
- niezależne dwa kanały wyjściowe mogą pracować w tym samym czasie, a różnicę faz można regulować
- funkcja SYNC pozwala użytkownikom zsynchronizować wszystkie lub częściowe parametry CH2 do CH1
rodzaje generowanych przebiegów:
▶ Sine
▶ Square
▶ Trójkąt / rampa
▶ Powstań Sawtooth
▶ FalSawtooth
▶ Lorenz Pulse
▶ Multitone
▶ Hałas szumy
▶ Elektrokardiogram (EKG)
▶ Impuls trapezoidalny
▶ Sinc Pulse
▶ Wąski puls
▶ Gauss White Noise
▶ Step Triangle
▶ Pozytywny krok
▶ Odwrotny krok
▶ Dodatni wykładnik
▶ Odwrotny wykładnik
▶ Pozytywny spadający wykładnik
▶ Odwrotny wykładnik opadający
▶ Logarytm dodatni
▶ Logarytm odwrotny
▶ Pozytywny spadający logarytm
▶ Inverse Falling Logarithm
▶ Linear FM
▶ AM
▶ FM
▶ Pozytywna połowa fali
▶ Negatywna połowa fali
▶ Pozytywna rektyfikacja półfalowa
▶ Negatywna rektyfikacja półfalowa
▶ Przebieg zdefiniowany przez użytkownika - ma 16 pozycji do zapisywania przebiegu zdefiniowanego przez użytkownika.
długość fali każdego przebiegu z nich wynosi 2048 punktów, a rozdzielczość pionowa to 12 bitów - precyzja wysokiej częstotliwości do 10-6 rzędów wielkości.
- pełny zakres regulacji rozdzielczości częstotliwości 1μHz
- minimalna rozdzielczość amplitudy może wynosić do 1 mV
- cykl pracy każdego kanału można regulować osobno. Precyzja może wynosić 0,1%.
- bezpośrednie ustawienie cyfrowe obejmujące pełny zakres częstotliwości bez gradacji.
- SWEEP funkcja przemiatania:
może przemiatać 4 właściwości sygnałów, w tym częstotliwość, amplitudę, przesunięcie offset (składową stałą), wspołczynnik wypełnienia przebiegu.
mamy rodzaje zamiatania: liniowy i logarytmiczny.
czas przemiatania może wynosić do 999,99 sekund.
punkt początkowy i końcowy przeciągnięcia można ustawić dowolnie. - posiada funkcję wyjścia impulsu serii impulsów. Dostępne są opcje ręcznego wyzwalania, wewnętrznego wyzwalania CH2 i zewnętrznego wyzwalacza. Może wysyłać 1 ~ 1048575 ciągów impulsów.
- -10 V ~ + 10 V DC funkcja kompensacji. Rozdzielczość 0,01 V.
- funkcja wyjściowego sygnału cyfrowego może generować dowolny poziom elektryczny 0 ~ 10 V CMOS.
- funkcja zapisywania: Zapisuje 20 zestawów parametrów ustawionych przez użytkownika i może być ładowana w dowolnym momencie.
- funkcja miernika częstotliwości 100MHz: Może mierzyć częstotliwość, okres, szerokość impulsu i cykl pracy.
Max. możliwa do obróbki częstotliwość wynosi 100 MHz i min. przetwarzalna częstotliwość wynosi 0,01 Hz. - funkcja licznika: Posiada 2 tryby pomiaru sprzężenia, w tym sprzężenie DC i sprzężenie AC. Ten projekt może rozwiązać problem niedokładności sprzężenia AC.
- wydajna funkcja edycji dowolnego przebiegu: użytkownicy mogą pobrać dowolny przebieg do tego instrumentu po edycji za pomocą programu komputerowego, który znajduje się na płycie CD użytkownika.
- wydajna funkcja komunikacji USB z komputerem PC. Wszystkie funkcje mogą być kontrolowane przez program komputerowy PC Windows, a protokół komunikacyjny jest otwarty do wtórnego opracowania
- zabezpieczenie zwarciowe wyjścia: Wszystkie kanały mogą pracować nie dłużej niż 60 sekund, gdy obciążenie jest zwarte.
- opcjonalnie można rozbudować o wyjście mocy: nasz wzmacniacz mocy z serii FYV2000 lub FPA1000, aby sygnał wyjściowy o mocy 20 W ~ 60 W o szerokości DC-3 MHz bez żadnych zniekształceń
| porównanie parametrów technicznych generatorów FY2300 Feeltech | |||||
| zakres częstotliwości | FY2300-6MHz | FY2300-12MHz | |||
| sinusoida | 0~6MHz | 0~12MHz | |||
| prostokąt | 0~6MHz | 0~6MHz | |||
| trójkąt | 0~6MHz | 0~6MHz | |||
| piła | 0~6MHz | 0~6MHz | |||
| impuls | 0~6MHz | 0~6MHz | |||
| TTL/CMOS | 0~6MHz | 0~6MHz | |||
| arbitralne | 0~6MHz | 0~6MHz | |||
| rozdzielczość regulacji | 1μHz (0.000001Hz) | ||||
| dokładność | ± 5×10-6 | ||||
| stabilność | ±1×10-6/ 3godziny | ||||
| impedancja wyjściowa | 50Ω±10% - typowa | ||||
| faza (przesunięcie | 0~359° zakres regulacji | ||||
| rozdzielczość regulacji | 1° fazy | ||||
| charakterystyka przebiegów | |||||
| typy generowanych przebiegów | Sine, Square, Triangle, Sawtooth, Pulse, Ramp, TTL, CMOS, Multitone, Noise, Cardiogram,, Sinc Pulse, Narrow Pulse, Gauss White Noise, AM, FM, Step. Arbitrary Waveform, etc. | ||||
| długość przebiegu | 2048 punktów | ||||
| próbkowanie | 200MSa/s | ||||
| rozdzielczość pionowa przetwornika | 12 bit | ||||
| przebieg sinusoidalny | tłumienie harmonicznych | ≥45dBc(<1MHz);≥40dBc(1MHz~20MHz); | |||
| całkowite zniekształcenia THD harmoniczne | <0.8% (20Hz~20kHz,0dBm) | ||||
| przebieg prostokątny | czas narostu/opadania | ≤20ns | |||
| przesterowanie | ≤7.5% | ||||
| współczynnik wypełnienia | 0.1%~99.9% | ||||
| przebieg karpiokształtny | liniowość | ≥98% (0.01Hz~10kHz) | |||
| charakterystyka wyjścia | |||||
| amplituda (50Ω) | 10mVpp~20Vpp(Freq.<=15MHz) 10mVpp~15Vpp(Freq.>15MHz) |
||||
| rozdzielczość amplitudy | 1mV (Attenuate 20dB) | ||||
| stabilność amplitudy | ±0.5%/ 5 godzin | ||||
| liniowość amplitudy | ±5%(10MHz); | ||||
| wyjście przebiegów | |||||
| impedancja | 50Ω±10% - typowa | ||||
| zabezpieczenia | wszystkie zaciski wyjściowe sygnału mogą pracować przez krótką chwilę na zwarciu nie dłużej niż 60 sekund | ||||
| DC Offset – składowa stała | |||||
| zakres regulacji offset – składowej stałej | ±10V | ||||
| rozdzielczość regulacji | 0.01V (0.001V z tłumikiem) | ||||
| TTL – cyfrowe wyjście | |||||
| poziom napięcia | >3Vpp | ||||
| obciążalność | >20 TTL Load | ||||
| czasy narostu/opadania | ≤20ns | ||||
| CMOS - cyfrowe wyjście | |||||
| poziom niski Low | <0.3V | ||||
| poziom wysoki High | 1V~10V | ||||
| czasy narostu/opadania | ≤20ns | ||||
| pomiar zewnętrznych sygnałów | |||||
| miernik częstotliwości | zakres | 0.01Hz~100MHz | |||
| czułość | czas bramkowania 3 stopnie czułości 1s, 10s 100s |
||||
| licznik częstotliwości | zakres | 0-4294967295 | |||
| typy sprzężenia | DC , AC | ||||
| tryb liczenia | Manual | ||||
| zakres napięcia wejściowego | 0.7Vpp~20Vpp | ||||
| pomiar okresu | rozdzielczość 5nS，Max. Limit 10S | ||||
| pomiar szerokości impulsu | rozdzielczość 5nS，Max. Limit 10S | ||||
| Sweep – funkcja przemiatania | |||||
| typy przemiatania | przemiatanie liniowe lub logarytmiczne | ||||
| rodzaje przemiatania | przemiatanie: częstotliwością, amplitudą, składową stałą, współczynnikiem wypełnienia | ||||
| zakres czasu przemiatania | 0.01S~999.99S/Step | ||||
| ustawienia zakresu | pozycję początkową i końcową można ustawić dowolnie | ||||
| zakres wobulacji | określany jest przez ustawienia parametrów wobulacji | ||||
| pozostałe parametry | |||||
| wyświetlacz | kolorowy wyświetlacz TFT o przekątnej 2,4cala | ||||
| Save & Load | 20 komórek pamięci na przebiegi | ||||
| pozycja 01 do 20 (01 dla wartości domyślnej) | |||||
| interfejsy | szeregowy interfejs USB | ||||
| szybkość komunikacji 9600bps | |||||
| otwarty protokół komunikacyjny | |||||
| zasilanie | napięcie zasilania DC 5V±0.5V | ||||
| Buzzer | można włączyć lub wyłączyć sygnalizację dźwiękową | ||||
| warunki środowiskowe | temperatura0~40℃ wilgotność：﹤80% | ||||
| wymiary obudowy | 140 x 95 x 54.2mm | ||||
| waga | 419g | ||||
| wymiary opakowania | 22.5 x 15 x 7.5cm | ||||
| waga opakowania | 700g | ||||
generatory funkcyjne z serii FY2300 Feeltech dodatkowe opisy, materiały
- instrukcja obsługi: http://gotronik.com/2018/06/21/generator-funkcyjny-dds-feeltech-fy2300/
- przykładowe pomiary: http://gotronik.com/2018/10/01/generator-funkcyjny-feeltech-fy2300/
- manual - instrukcja
- FY2300 PC Software V3.2 - oprogramowanie
- szczegóły protokołu komunikacyjnego

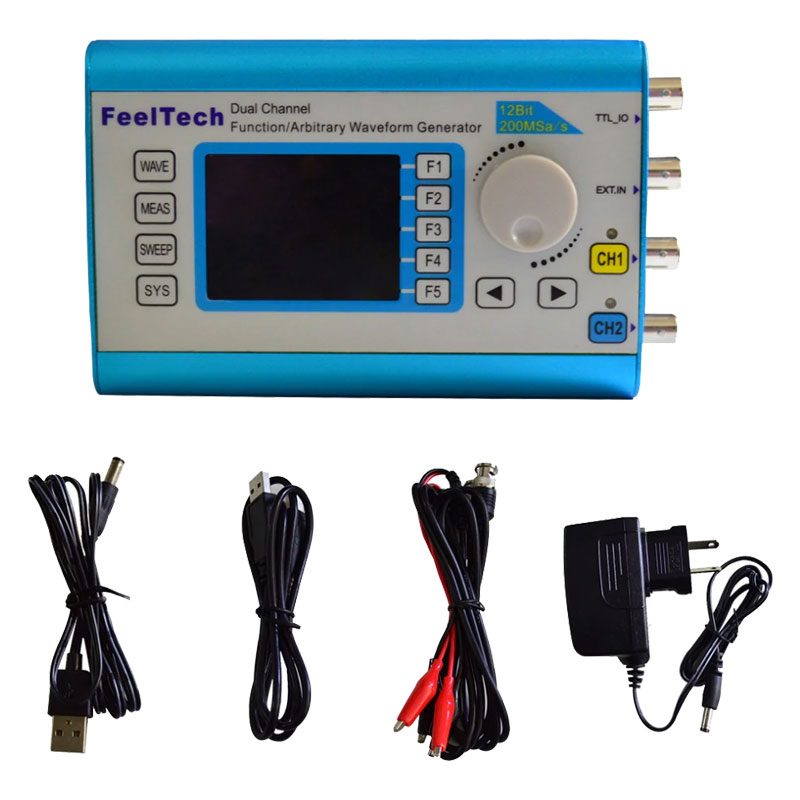

zestaw zawiera:
gwarancja:
- generator funkcyjny FY2300-12MHz
- przewód BNC-krokodyl x2szt.
- zasilacz sieciowy x1szt.
- przewód USB x1szt.
gwarancja:
- towar jest nowy i objęty 24 miesięczną gwarancją

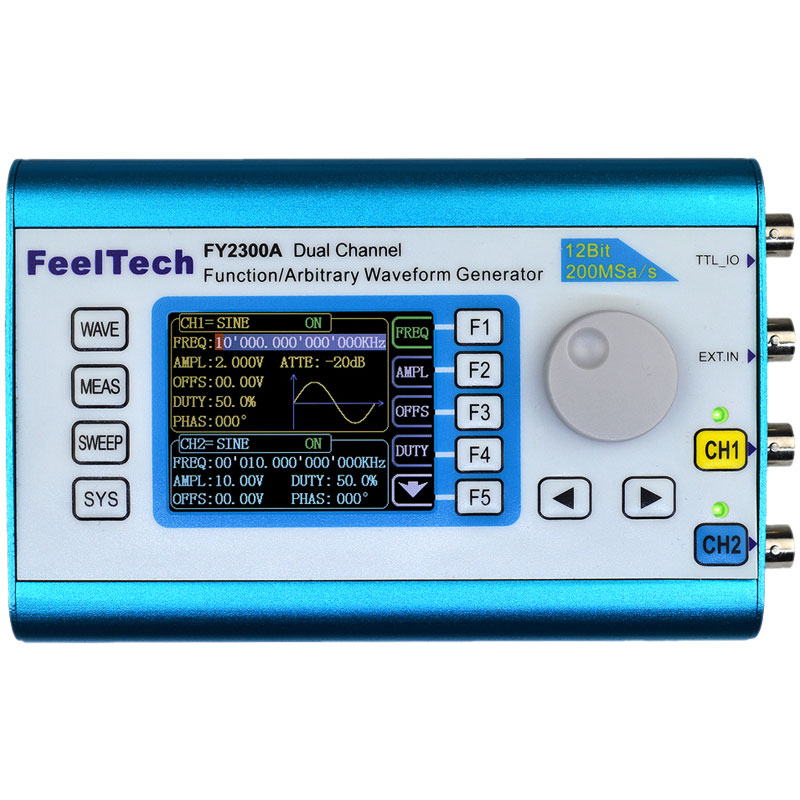

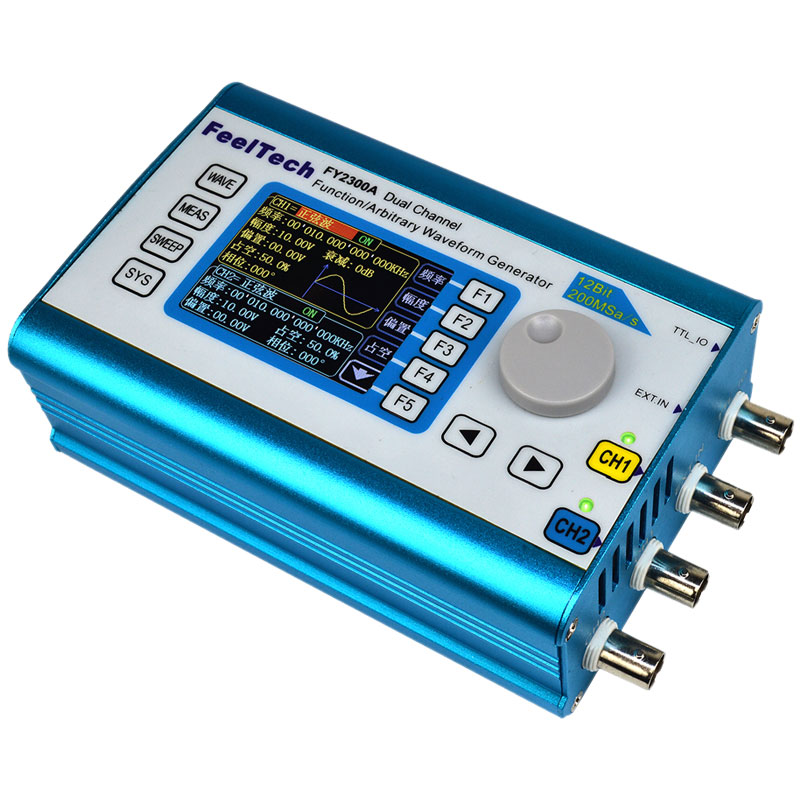

zdjęcia:
