Moduł sterownika z mostkiem H silników 5V - 40V DC 170W
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-882
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Moduł sterownika z mostkiem H silników 5V - 40V DC 170W
dane techniczne:
sposób sterowania:
Kierunek obrotu
IN1 = 1; IN2 = 0. Silnik obraca się w prawo
IN1 = 0; IN2 = 1. Silnik obraca się w lewo
IN1 = 0; IN2 = 0. Silnik hamuje
2. Kontrola prędkości PWM:
IN1 = impuls PWM (0-100%); IN2 = 0. Regulowana prędkość obrotowa w prawo
IN1 = 0; IN2 = impuls PWM (0-100%). Regulowana prędkość obrotowa w lewo
IN1 = 0; IN2 = 0. Silnik hamuje
Moduł sterownika z mostkiem H służy do sterowania między innymi prędkością obrotową silnika pradu stałego DC. Układ umożliwia jednoczesną regulację 1 silnika. Moduł umożliwia również zmianę kierunku obrotów silnika (prawo/lewo). Układ posiada izolację transoptorową zapewniającą odseparowania części cyfrowej sterowania modułu od silników. Mostek H jest układem elektrycznym umożliwiającym sterowanie kierunkiem działania silników prądu stałego (DC). Są one często używane w robotyce. Układ składa się z podwójnego mostka H oraz 4 zewnętrznych tranzystorów NMOS
Moduł sterownika z mostkiem H silników prądu stałego 5V - 40V DC 170W
dane techniczne:
- sterownik silników DC - mostek H
- napięcie zasilania 10 -40V DC
- moc maksymalna: 170W
- regulacja kierunku obrotów silnika: prawo/lewo
- regulacja PWM: 0 -100%
- dwa wyjścia PWM
- obsługa wejścia logicznego 5V/3,3V
- możliwość regulacji brotów silnika przez wejście analogowe
- wymiary: 38,8 x 67,5 x 30 mm
sposób sterowania:
Kierunek obrotu
IN1 = 1; IN2 = 0. Silnik obraca się w prawo
IN1 = 0; IN2 = 1. Silnik obraca się w lewo
IN1 = 0; IN2 = 0. Silnik hamuje
2. Kontrola prędkości PWM:
IN1 = impuls PWM (0-100%); IN2 = 0. Regulowana prędkość obrotowa w prawo
IN1 = 0; IN2 = impuls PWM (0-100%). Regulowana prędkość obrotowa w lewo
IN1 = 0; IN2 = 0. Silnik hamuje

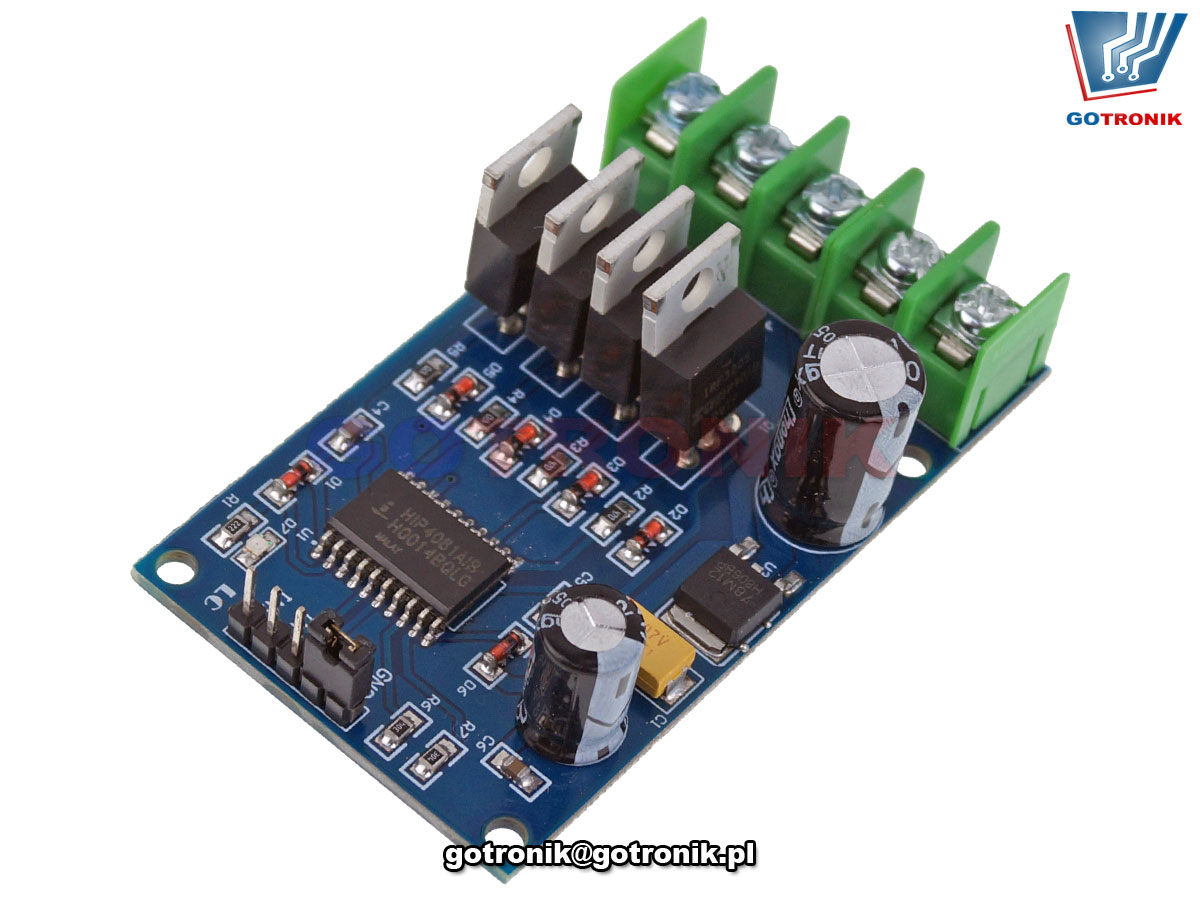

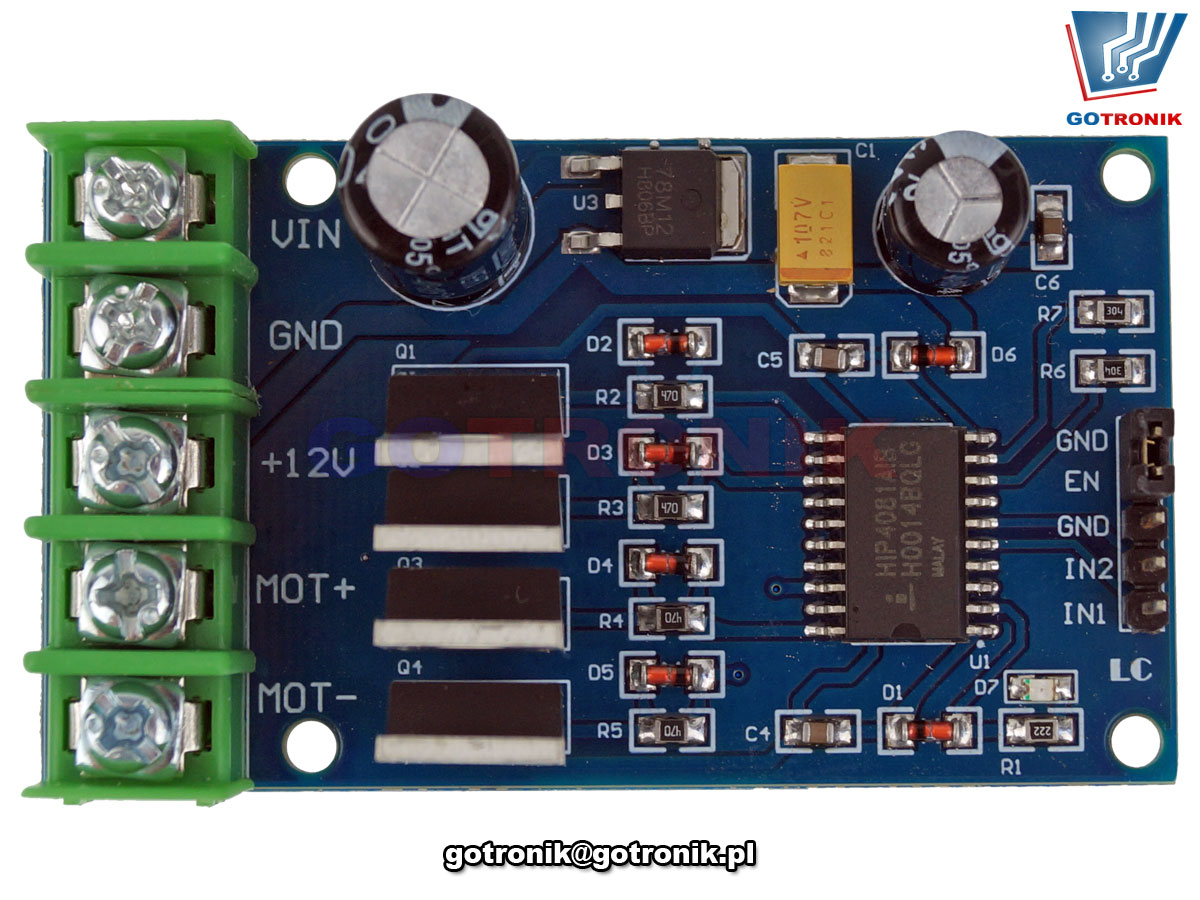

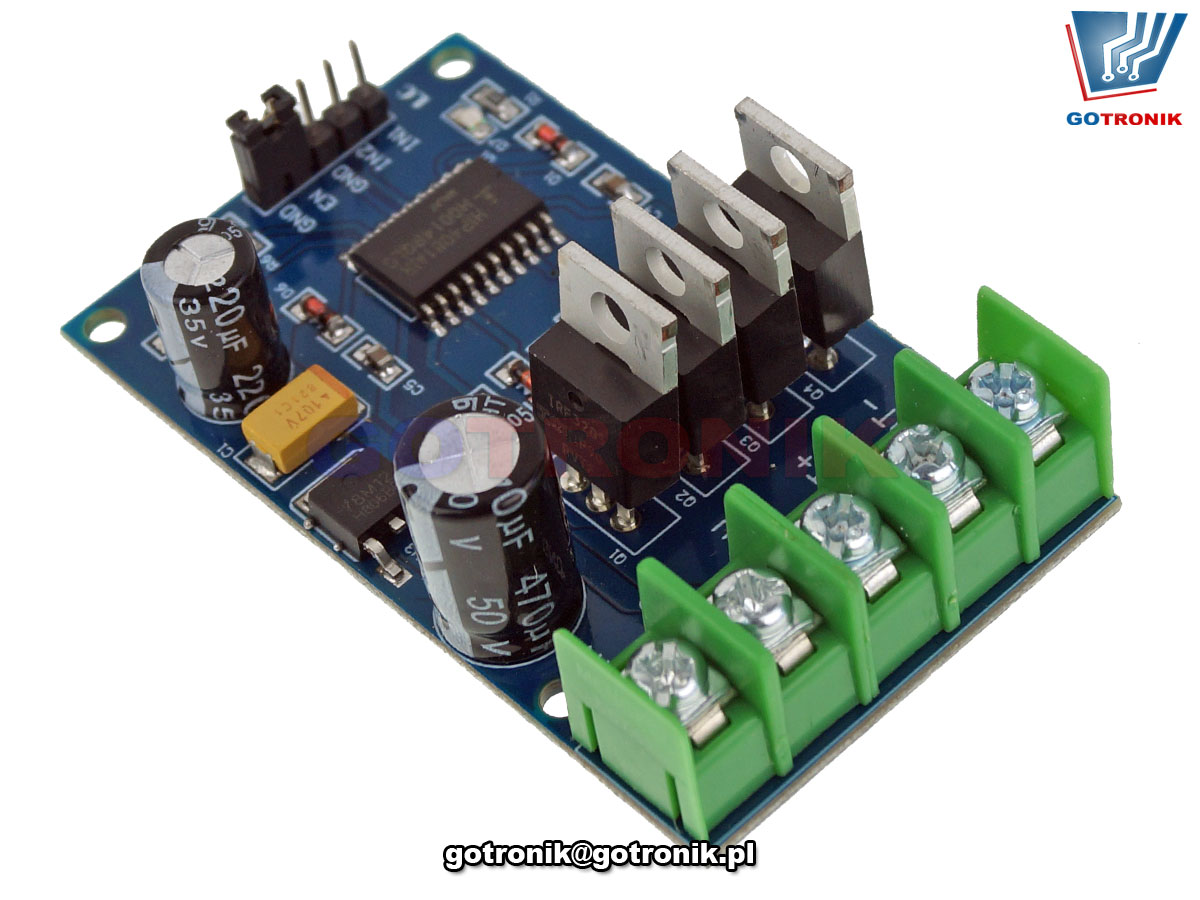

zdjęcia produktu:
