Generator funkcyjny DDS MWG20 1Hz-20MHz
Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz



MWG20 to generator funkcyjny którego konstrukcja jest oparta na bezpośredniej syntezie cyfrowej DDS z wykorzystaniem architektury układu CPLD. Możemy generować 3 podstawowe przebiegi na wyjściu: sinusoidalny, prostokątny, trójkątny, oraz dodatkowo przełączane wyjście TTL. Niewątpliwym atutem generatora MWG20 jest możliwość jego sterowania z komputera poprzez port USB. Nadaje się do wykorzystania zarówno w laboratorium jak i przez elektroników konstruktorów, amatorów.

Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz



MWG20 generator funkcyjny DDS:

  • generowane przebiegi: sinusoida (sinus), prostokąt (kwadrat) , trójkąt (piłokształtny przebieg)
  • zakres generowanej częstotliwości: od 1Hz do 20MHz (dla sin)
  • zakres generowanej częstotliwości: od 1Hz do 2MHz (dla pozostałych przebiegów)
  • rozdzielczość ustawiania częstotliwości: 1Hz
  • możliwość regulacji OFFSET
  • możliwość regulacji amplitudy wyjściowej
  • możliwość regulacji współczynnika wypełnienia dla przebiegu prostokątnego od 1% do 99%
  • wyjście TTL
  • funkcja SWEEP - przemiatanie częstotliwością
  • wyjście sygnału na złącze BNC
  • wyświetlacz LCD 2 linie x 16 znaków z niebieskim podświetlaniem
  • komunikacja z komputerem poprzez USB
  • możliwość zasilania generatora poprzez USB lub zasilacz
  • łatwa i intuicyjna obsługa
    Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz

MWG20 generator funkcyjny - parametry:

Charakterystyki częstotliwościowe

generowane przebiegi:

sinusoida (sinus), prostokąt (kwadrat) , trójkąt (piłokształtny przebieg)

sinus

1 Hz ~ 20 MHz

prostokąt

1 Hz ~ 2 MHz

piła

1 Hz ~ 2MHz

Ttrójkątny

1 Hz ~ 2 MHz

rozdzielczośc ustawiania częstotliwości

1 Hz

TTL charakterystyki wyjściowe

zakres częstotliwości

1 Hz ~ 20 MHz

amplituda

> 3Vp-p

współczynnik obciążalności

> 20 TTL bramek

Funkcja Sweep - przemiatanie częstotliwości

zakres przemiatania

Fs do Fe

czas trwania cyklu

1 ~ 99 sekund

Charakterystyka amplitudy

Częstotliwość / Vp-p

<1 MHz

2 MHz

5 MHz

10 MHz

20 MHz

Sinus

9.26v

8.48v

6.16v

2.64v

0.63v

Prostokąt

9.36v

9.36v

-

-

-

Trójkąt

9.12v

7.36v

5.08v

-

-

TTL prostokątny

3.34v

3.34v

3.34v

3.18v

2.32v

Charakterystyka wyjścia

DC offset

± 2.5V

regulacja współczynnika wypełnienia

1% do 99% (dla sygnału prostokątnego)





Oprogramowanie sterujące pracą generatora MWG20 pracuje z systemami operacyjnymi: Windows XP,Windows 7,Windows 8. Jest przejrzyste i łatwe w obsłudze.

Umożliwa:

  • wybór rodzaju przebiegu: sinus, prostokąt trójkąt
  • ustawienie wartość współczynnika wypełnienia
  • ustawienie wartości generowanej czestotliwości
  • umożliwia uruchomienie trybu SWEEP – czyli funkcji przemiatania częstotliwością
mwg20 generator - oprogramowanie soft



Opis - instrukcja obsługi generatora MWG20:

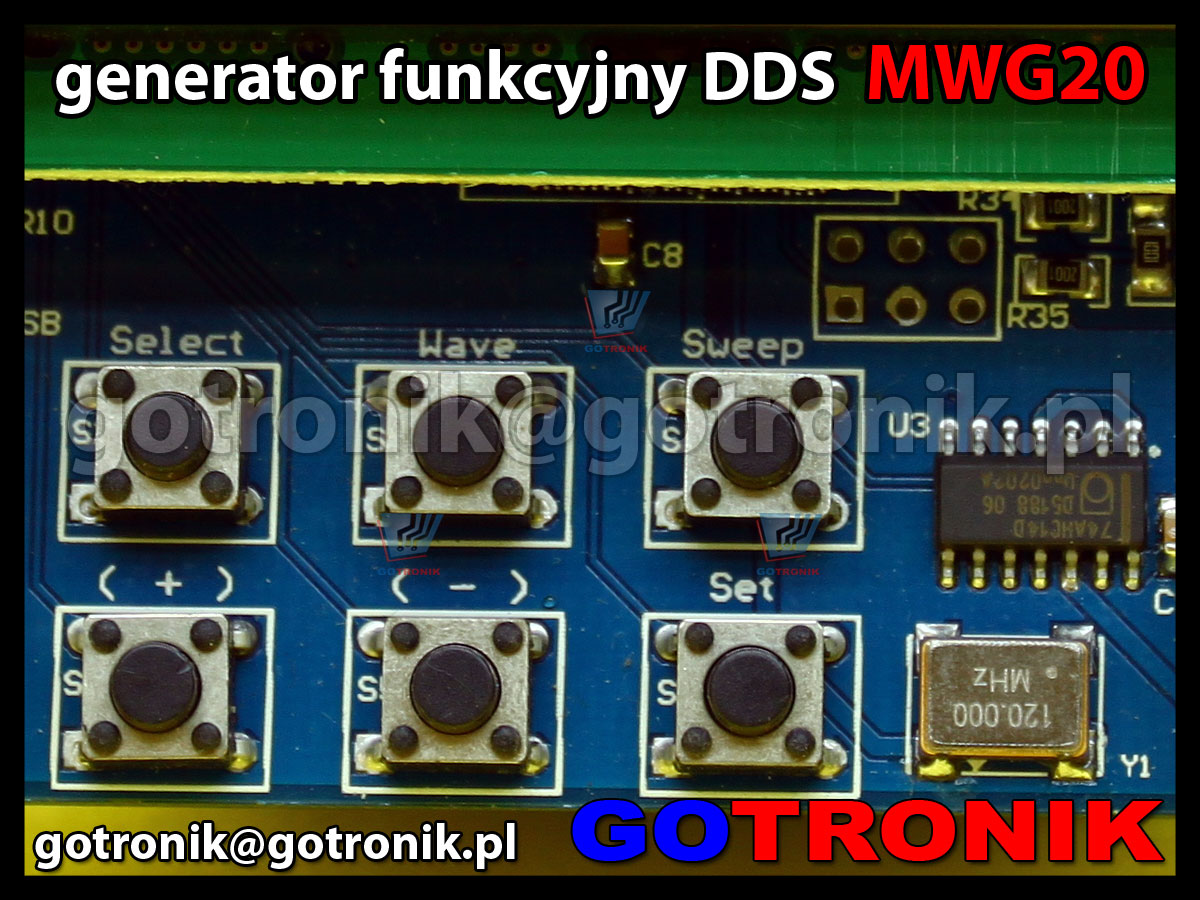

opis funkcji generatora przebiegów MWG20

Select : Naciśnij przycisk, aby włączyć i poruszanie kursorem na wyświetlaczu LCD. Aktywny jest element na którym pulsuje kursor
Wave : naciśnij aby zmienić przegieg; sinusioda, prostokąt, trójkąt
Set : Naciśnij, aby wyłączyć pulsujący kursor
Sweep: Naciśnij, aby wejść w funkcję przemiatania częstotliwości



zestaw zawiera:

  • generator MWG20 x1szt.
  • zasilacz sieciowy x1szt.
  • przewód USB x1szt.
  • oprogramowanie CD x1szt.

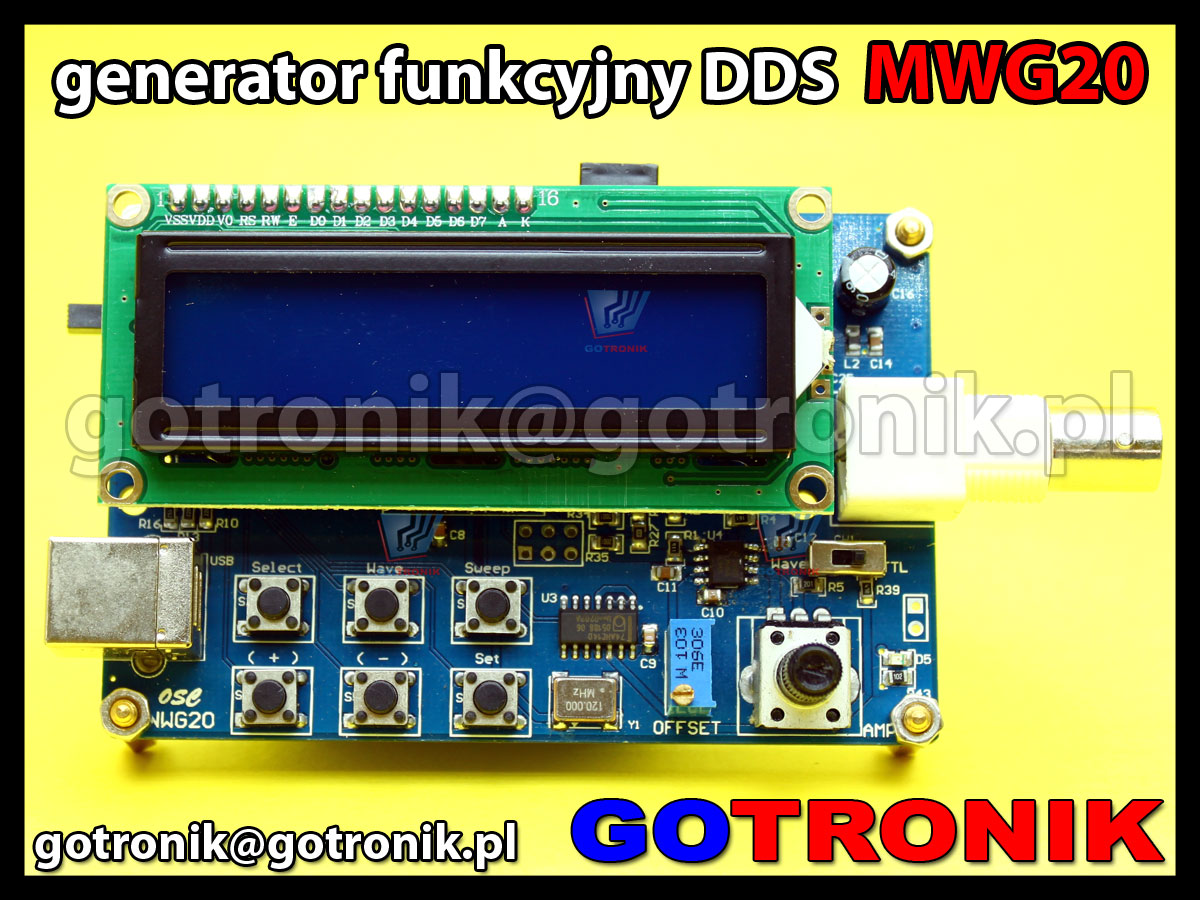

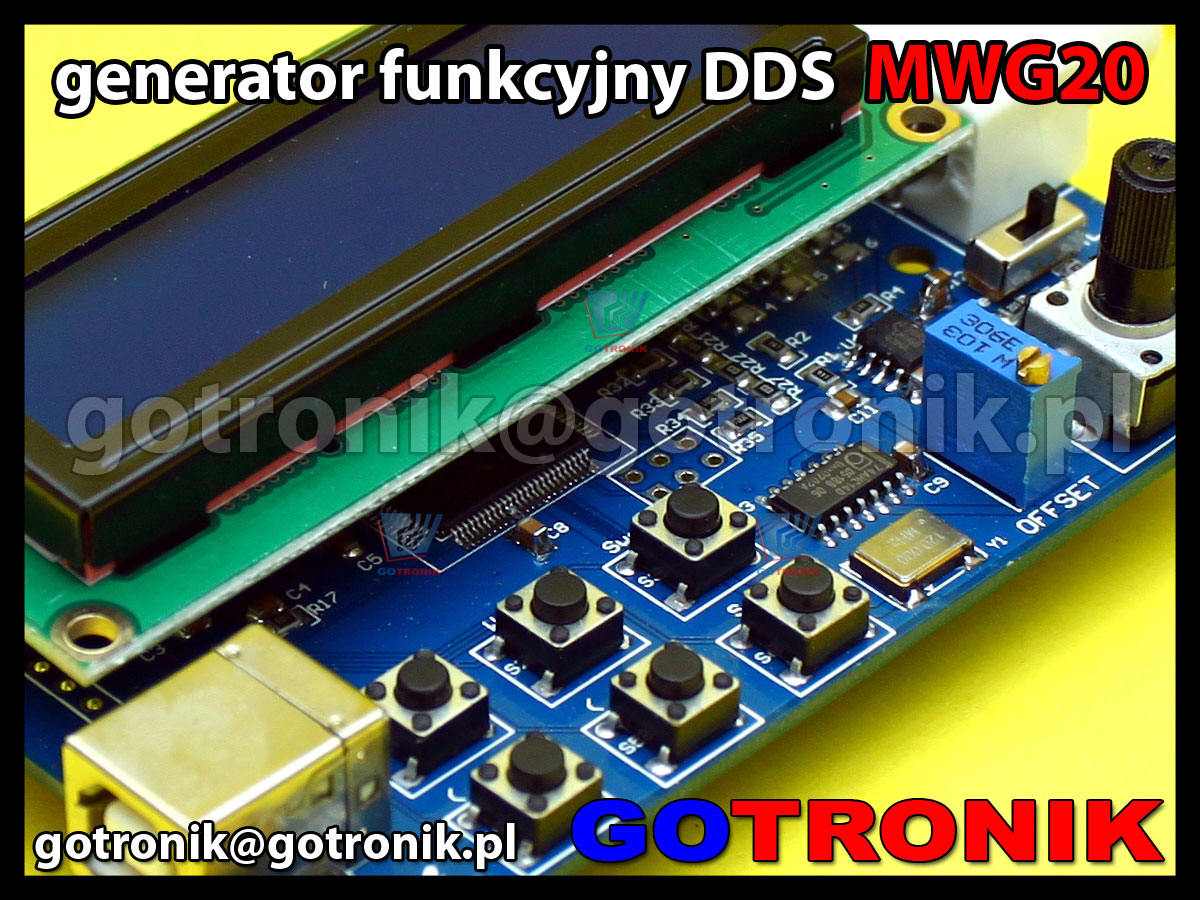

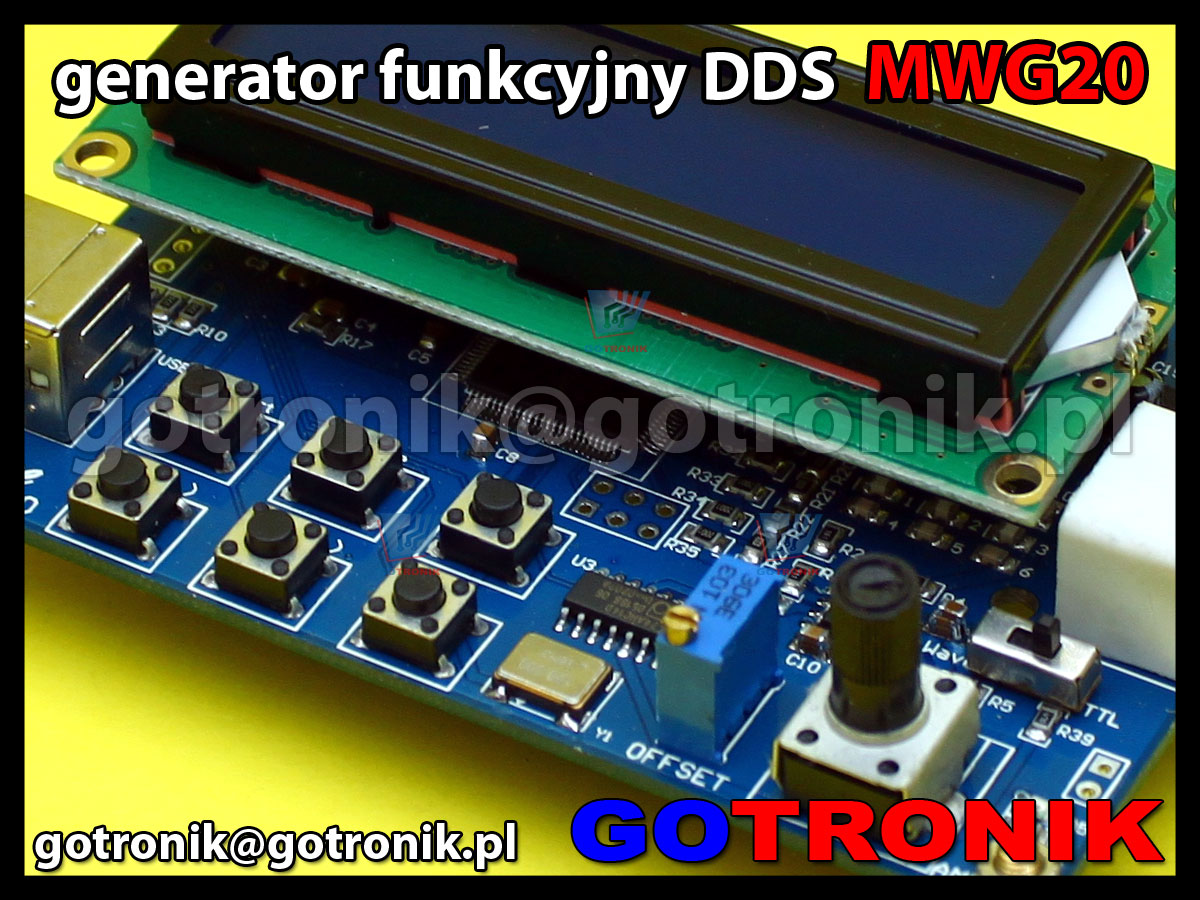

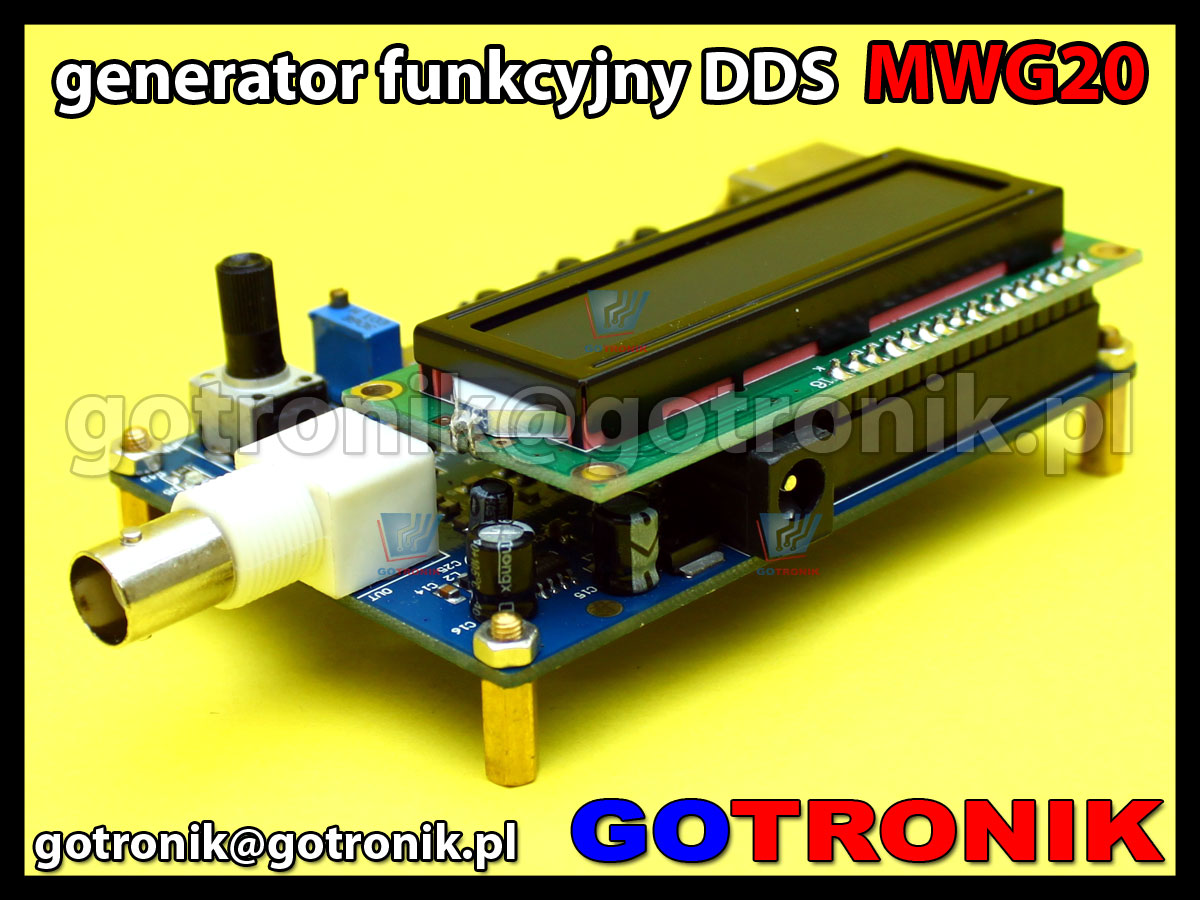

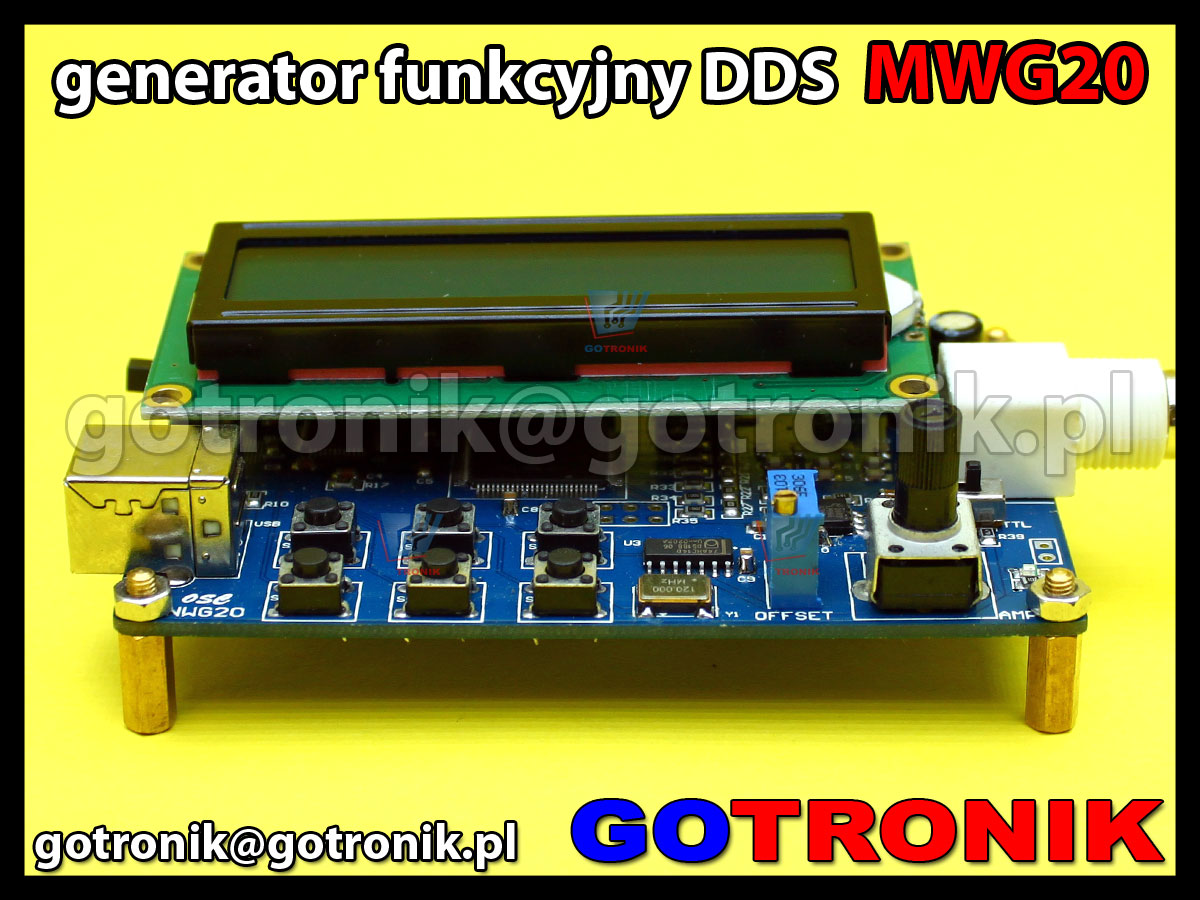

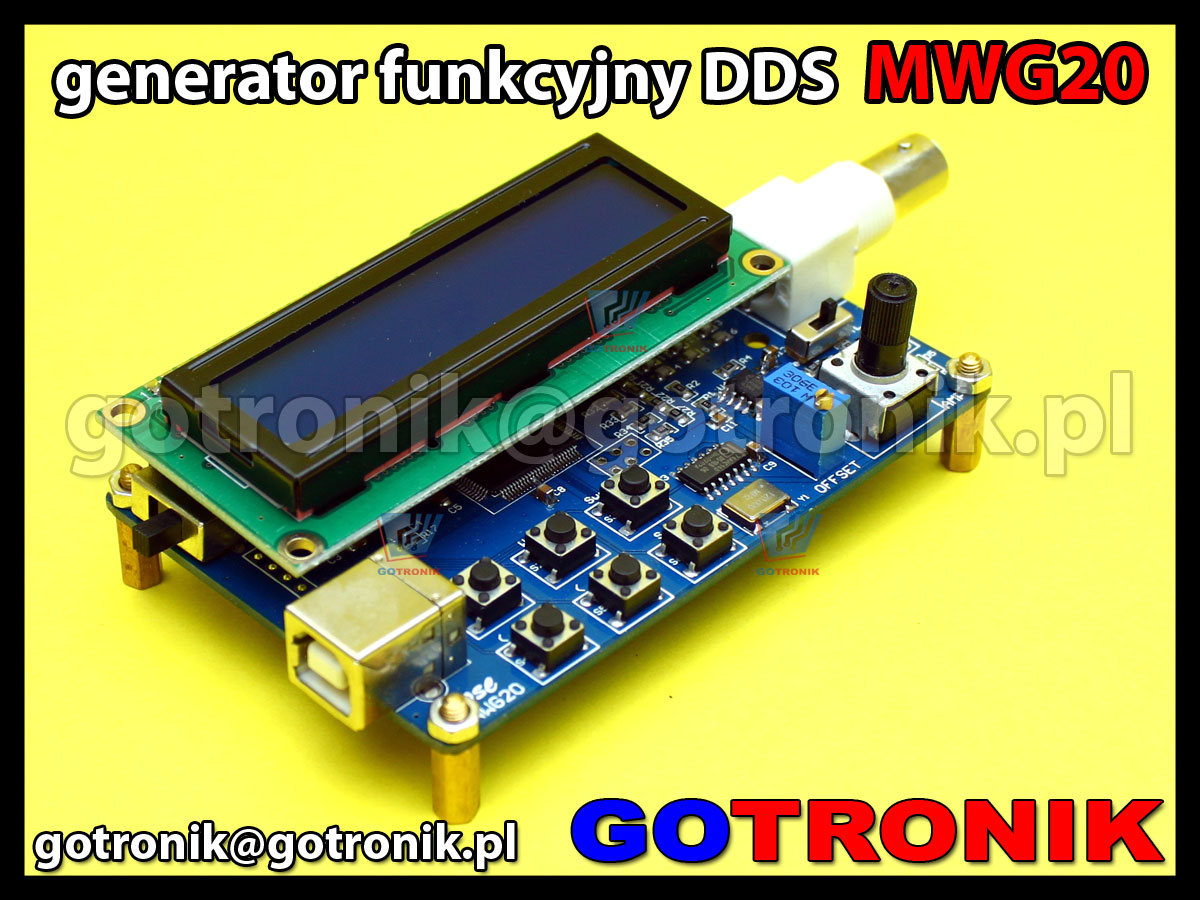

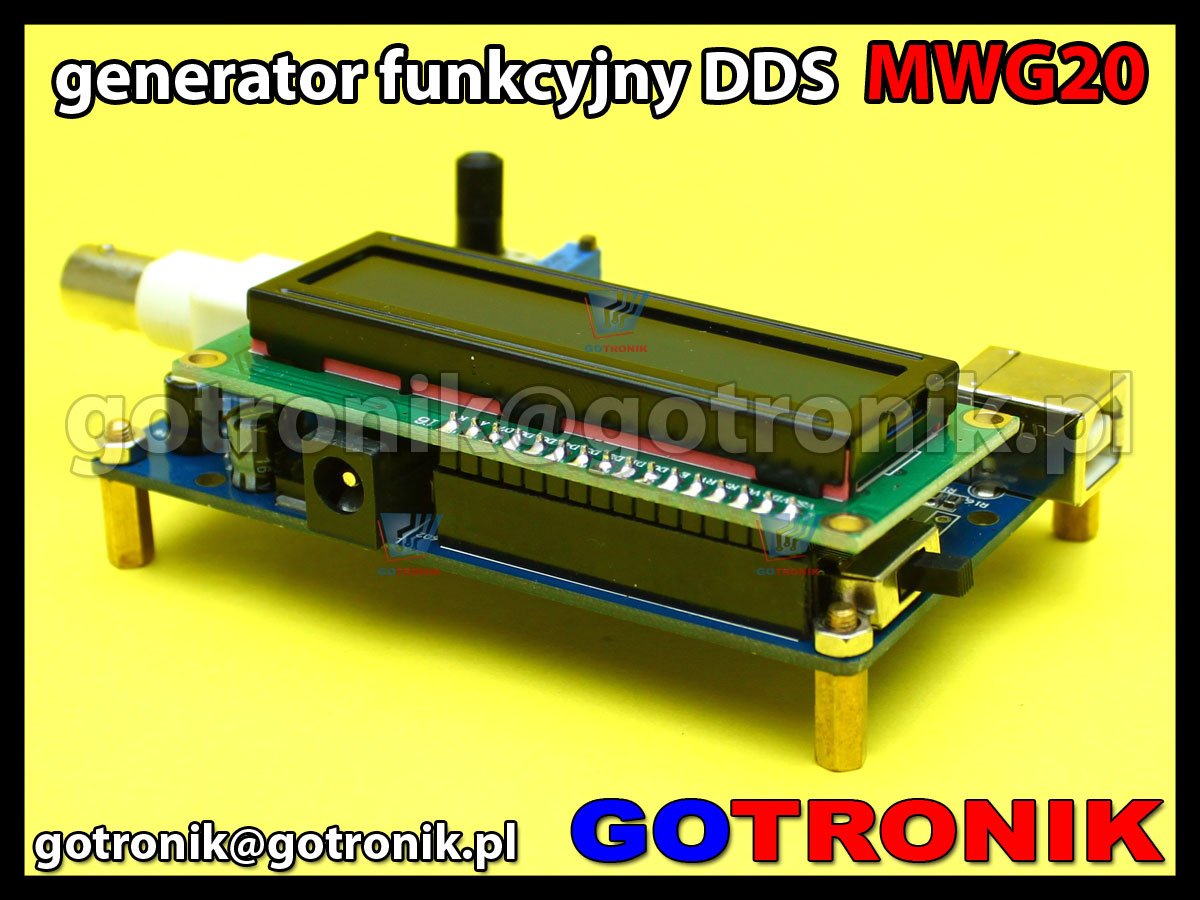

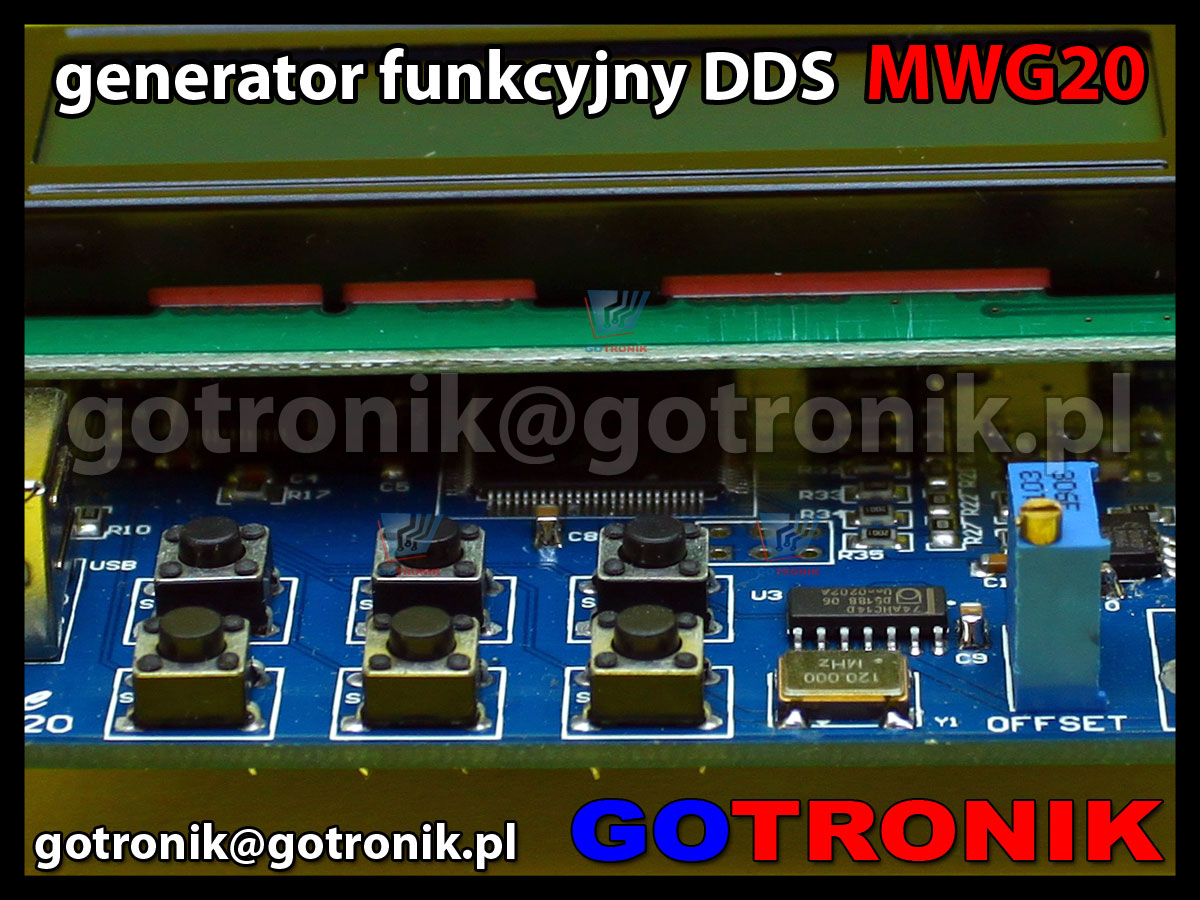

zdjęcia:



Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz
Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz
Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz
Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz
Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz  Generator funkcyjny DDS MWG20 1Hz-20MHz


Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz

Generator funkcyjny DDS MWG20 1Hz-20MHz
