Generator funkcyjny DDS V2.0 AVR

Dostępność: Wkrótce dostępny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: GEN. AVR DDS V2

Stan magazynowy:

Cena: 103,95 zł

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Generator funkcyjny AVR DDS V2.0

Generator AVR DDS V2.0 signal generator funkcyjny


Prosty generator funkcyjny wykorzystujący cyfrową syntezę częstotliwości DDS. Przeznaczony dla elektroników amatorów którzy szukają prostego i taniego generatora funkcyjnego o niewyśrubowanych parametrach do domowych zastosowań. Sercem układu jest mikrokontroler AVR. Generator jest prosty w obsłudze, posiada wyświetlacz LCD z podświetleniem.


Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny




  • generator DDS oparty na układzie AVR
  • DDS OUT - sygnał o zmiennej amplitudzie i częstotliwości
  • HS OUT - wyjście wysokiej częstotliwości (hig spped) 1MHz, 2MHz, 4MHz, 8MHz
  • generowane sygnały DDS: sinus, prostokąt, piła, piła odwrócona, trójkąt, ECG (ekg) i szum
  • wyświetlacz LCD 2x16 z niebieskim podświetleniem (białe znaki)
  • intuicyjna w obsłudze klawiatura 5 przyciskowa
  • możliwa regulacja częstotliwości wyjściowej ze skokiem: 1, 10, 100, 1000, 10000Hz
  • zakres częstotliwości wynosi od 0 do 65534Hz
  • potencjometr do regulacji amplitudy wyjściowej
  • potencjometr do regulacji offset (przesunięcia wykresu)
  • wymagane zasilanie: -12V/+12 symetryczne, +5V



Generator do pełnego wykorzystania jego możliwości wymaga symetrycznego zasilania +/-12V, oraz dodatkowo +5V do zasilania części cyfrowej. Uwaga wejście zasilania nie posiada żadnych zabezpieczeń w postaci - przekroczenie dopuszczalnego napięcia zasilania lub podłączenie nieodpowiedniej polaryzacji spowoduje uszkodzenie generatora.



przykładowe zastosowanie przetwornicy symetrycznego napięcia do zasilania generatora z portu USB komputera:

(dostępna w naszej ofercie)

przetwornica dc dc napięcia symetrycznego step up boost przetwornica dc dc napięcia symetrycznego step up boost

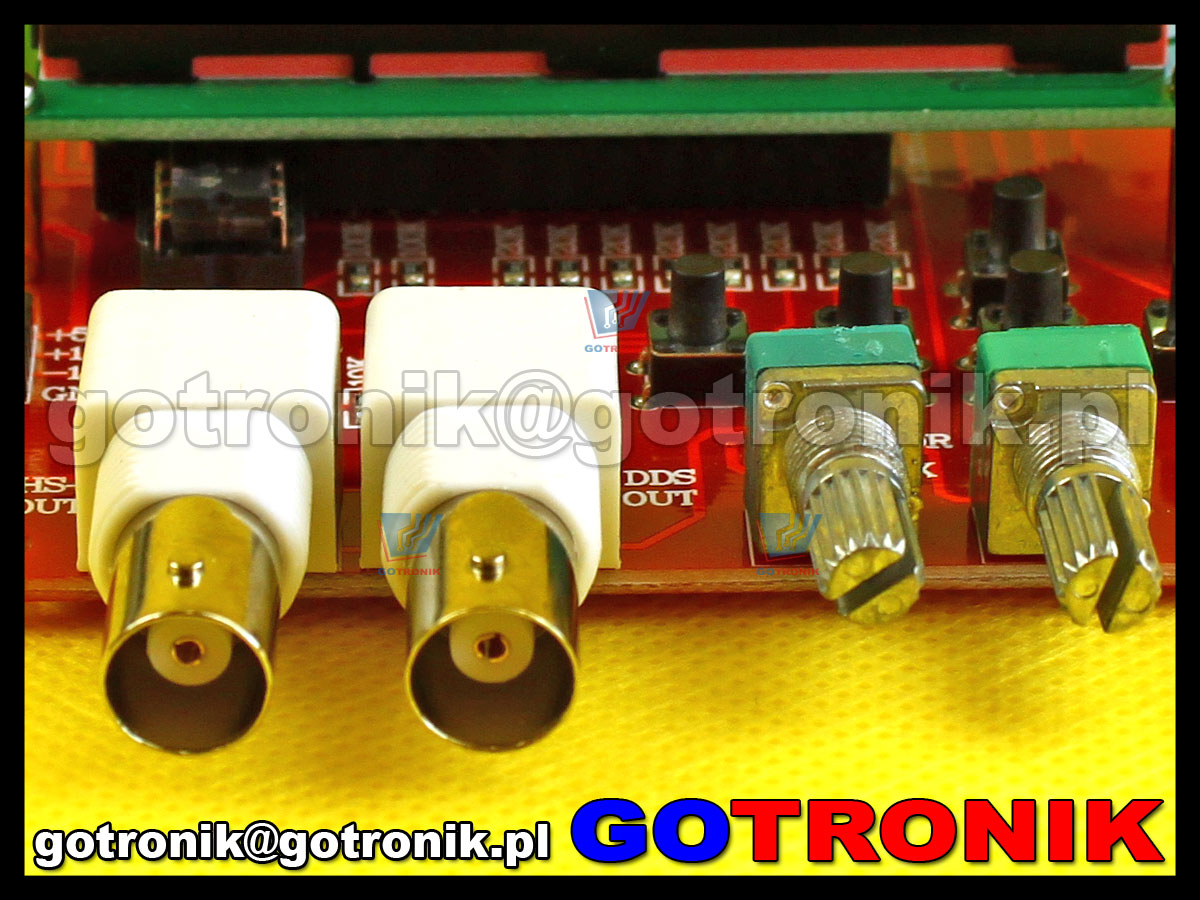

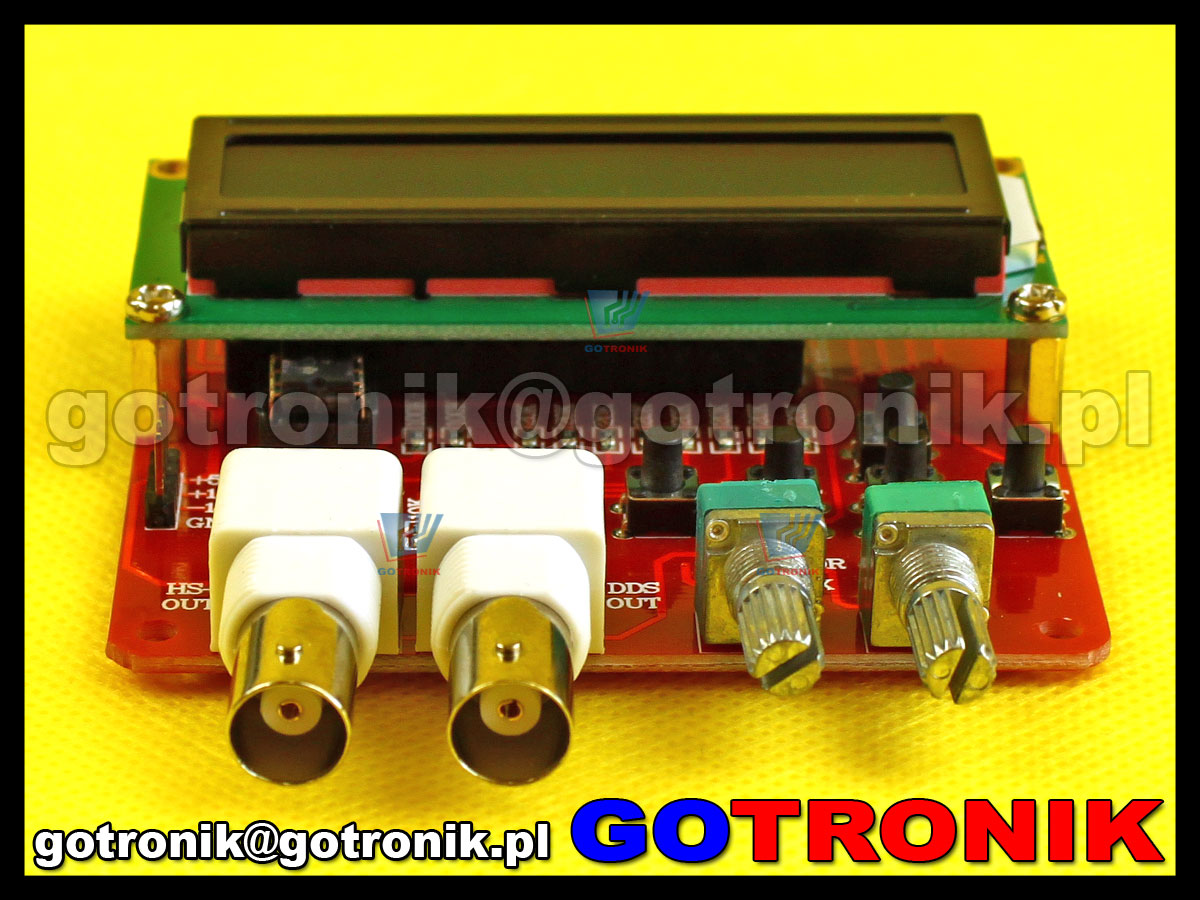

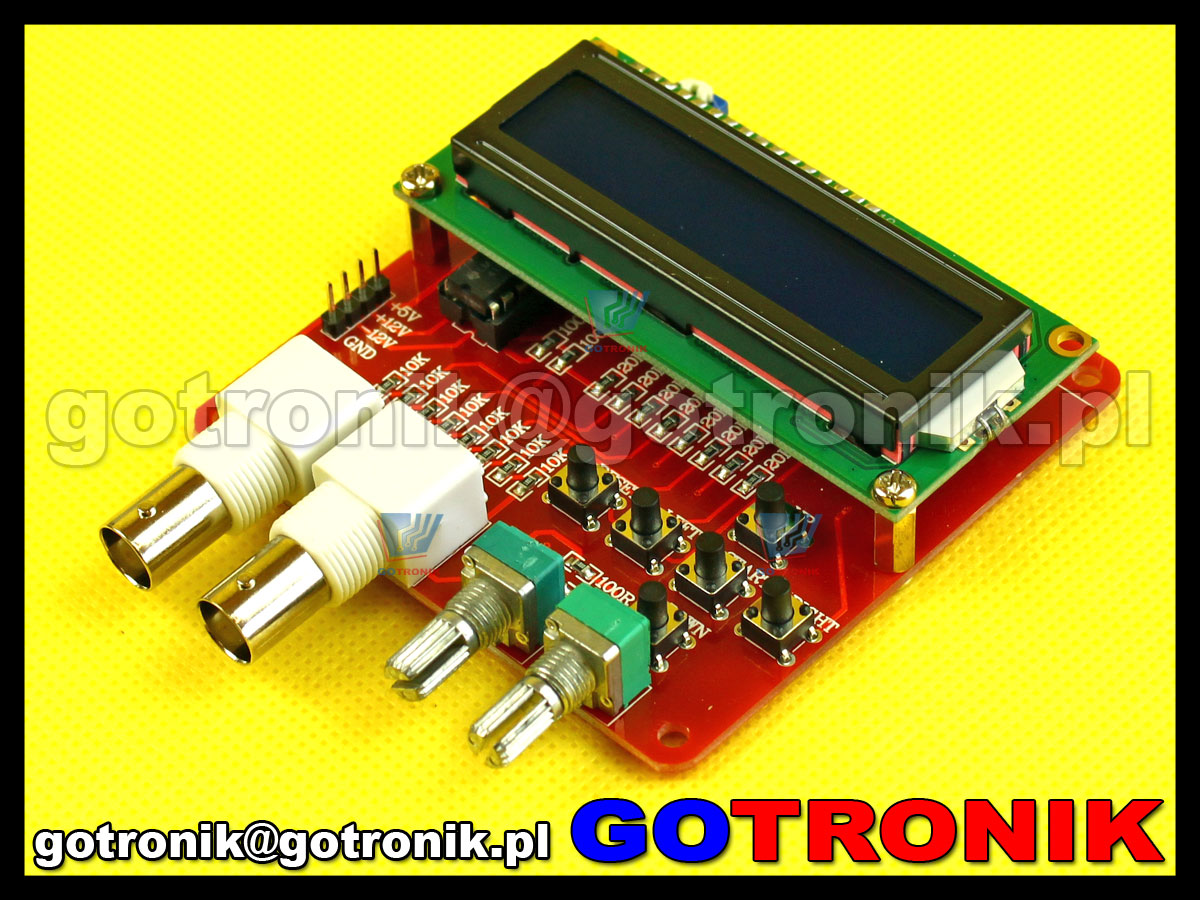

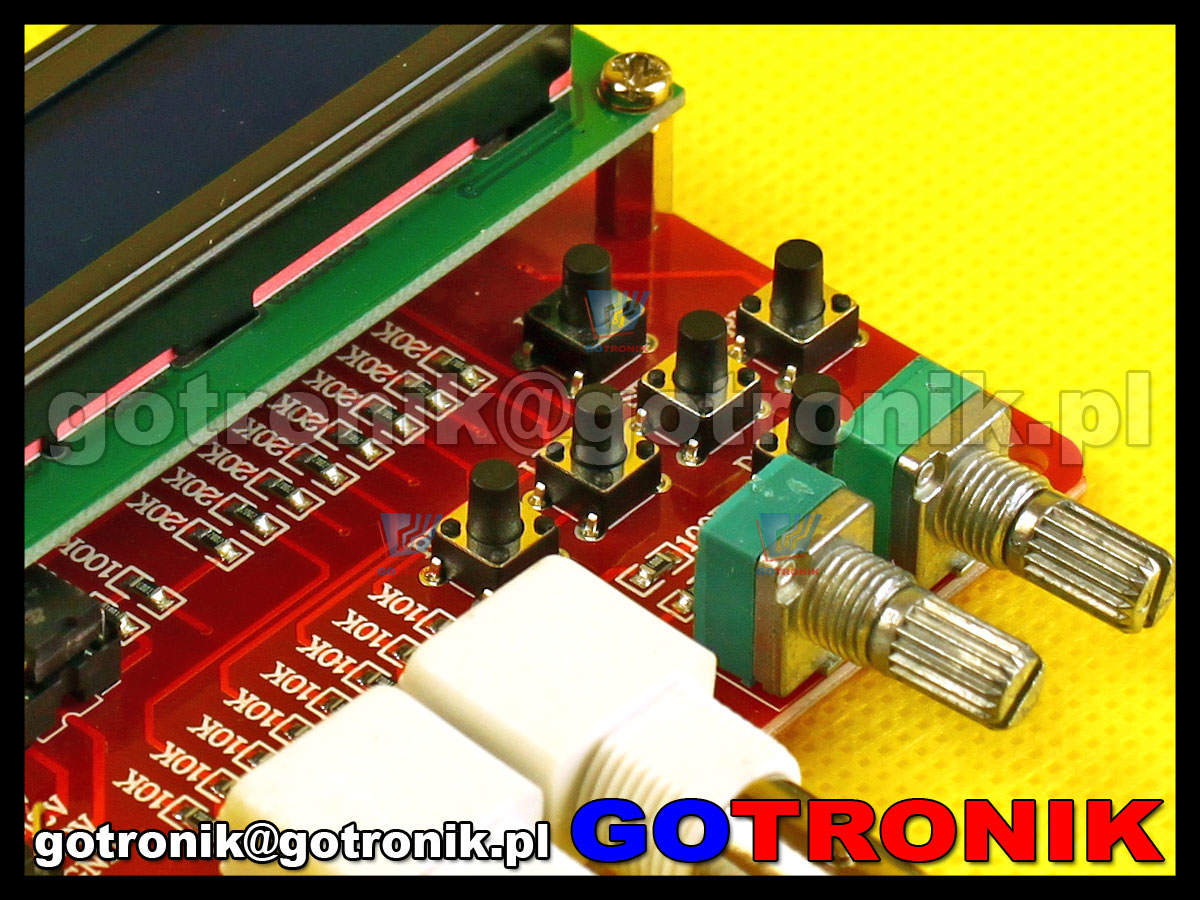

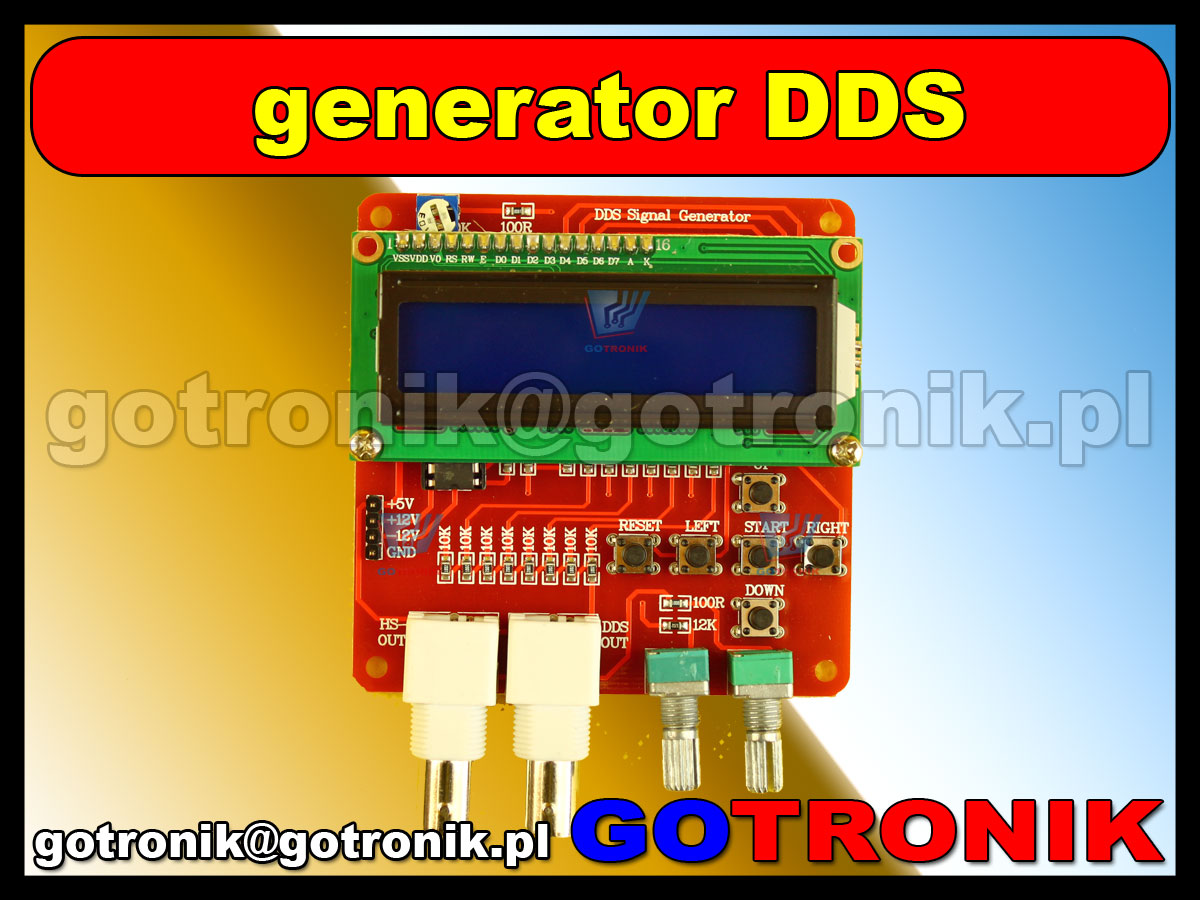

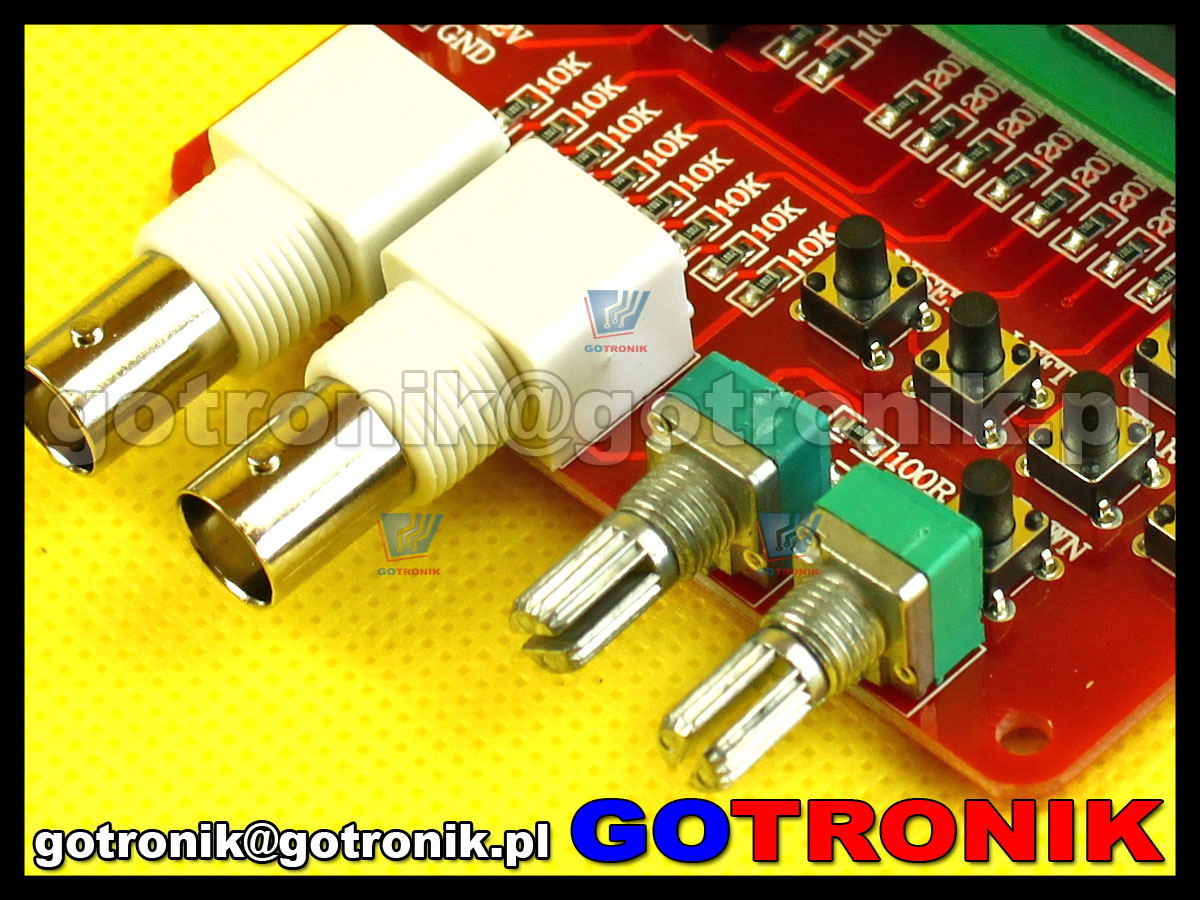

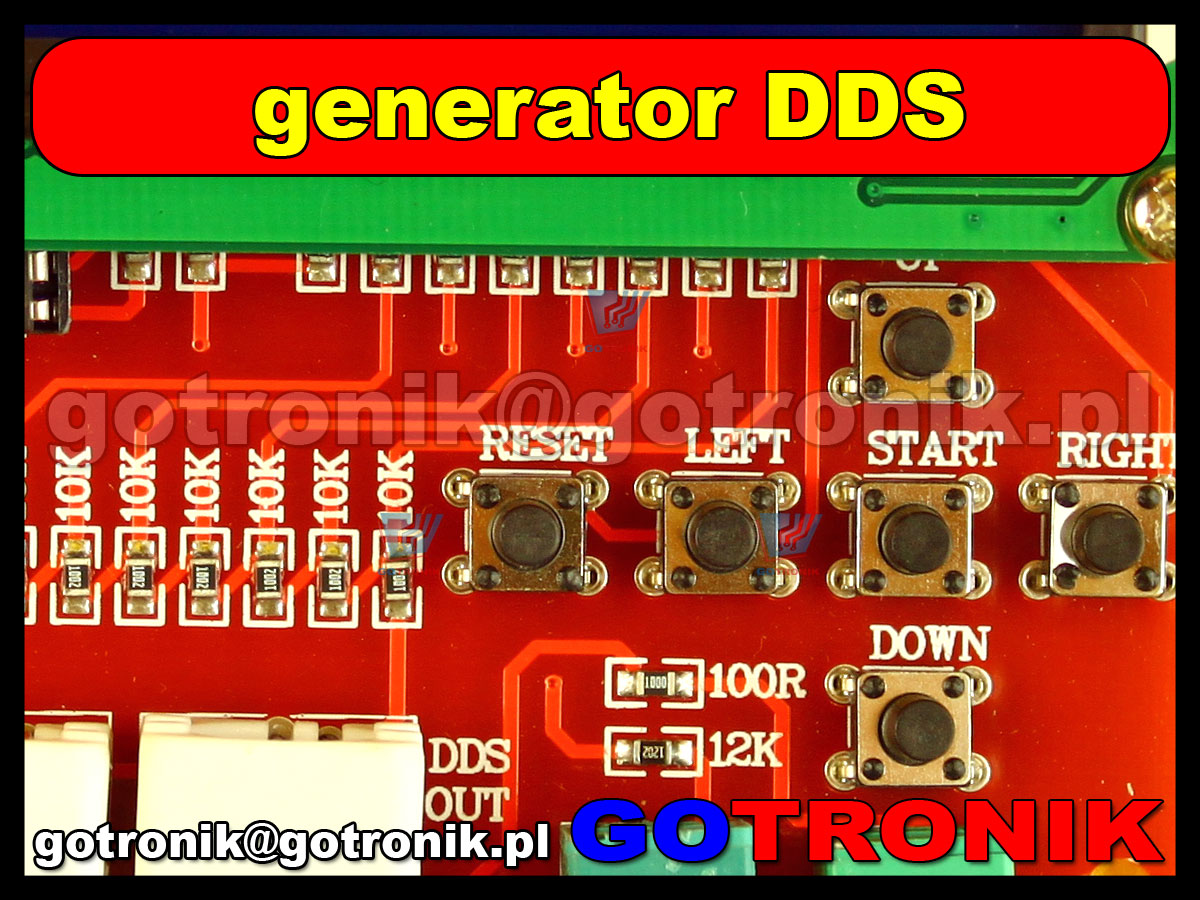

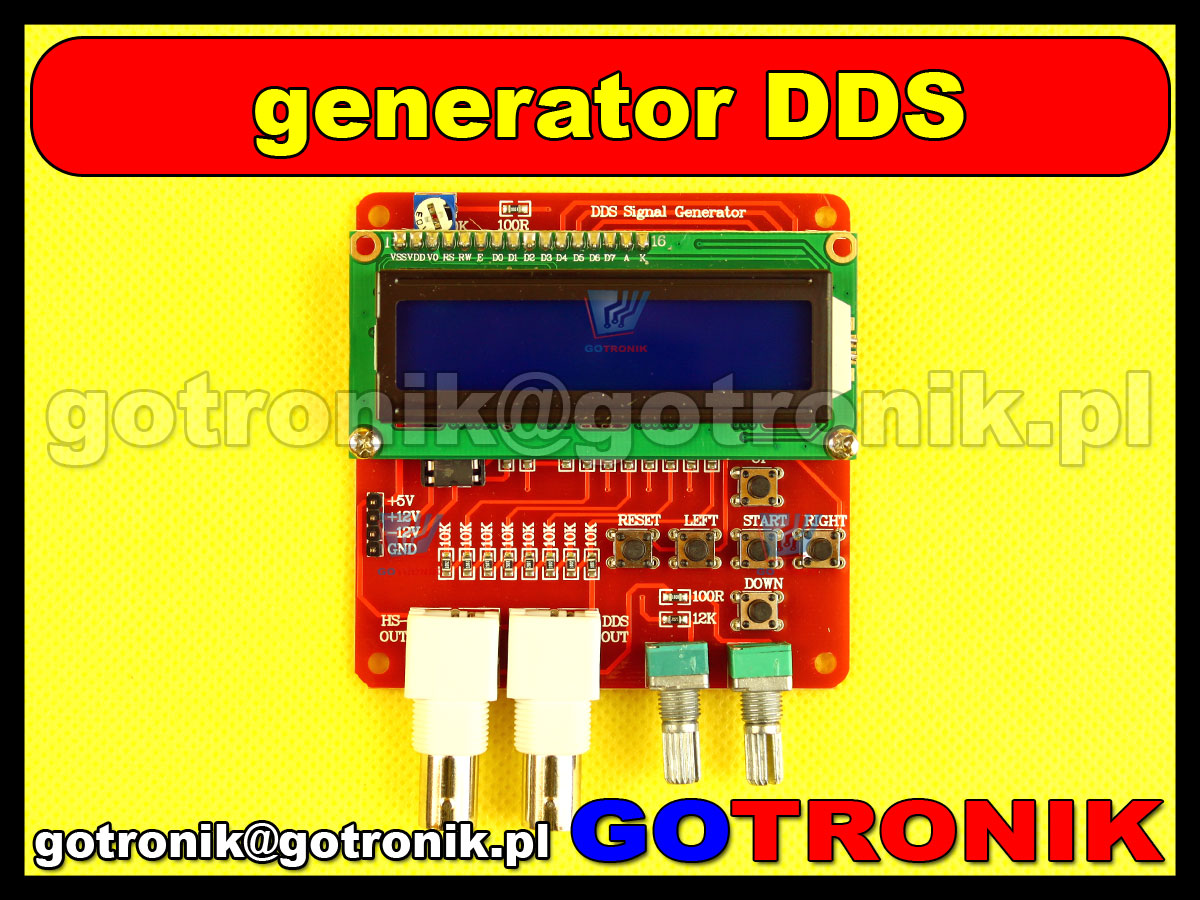

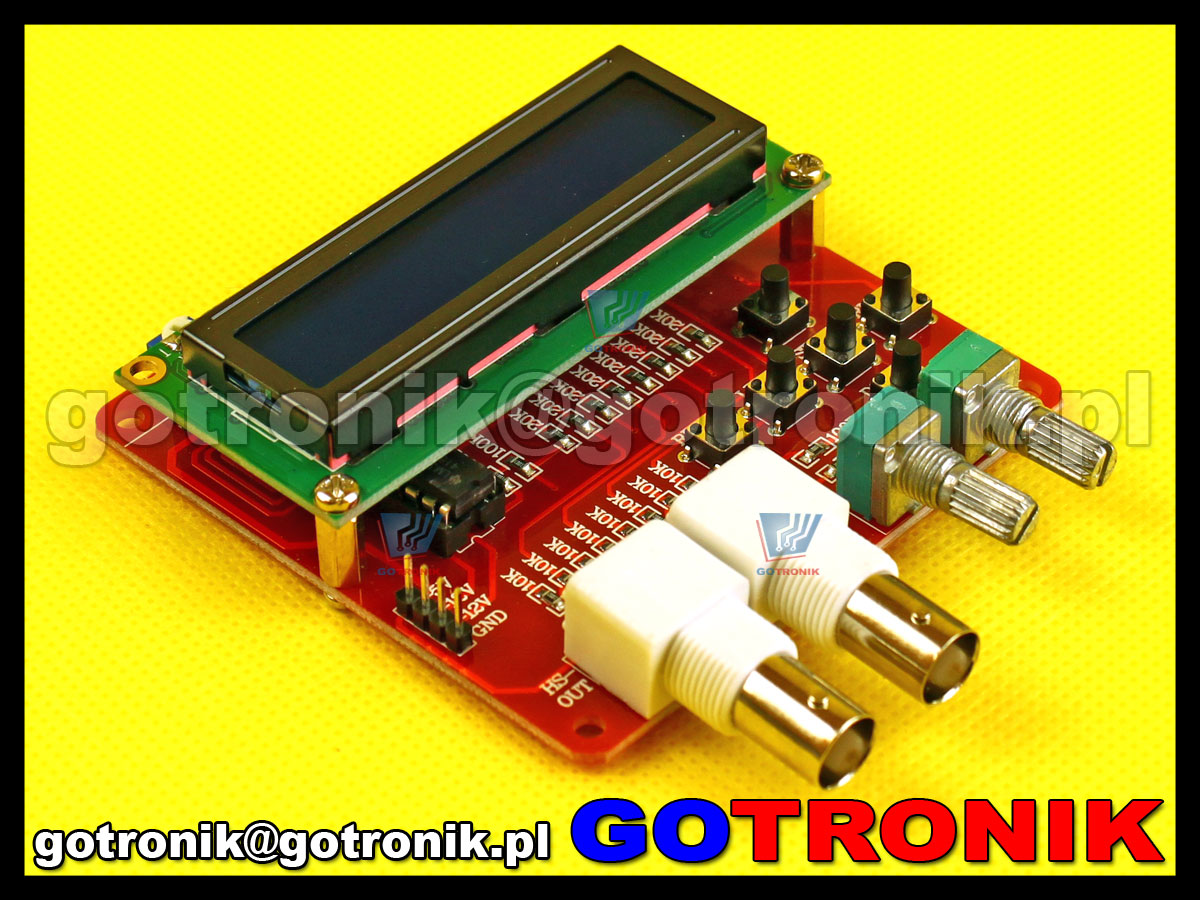

zdjęcia generatora DDS AVR V2.0:


Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny
Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny
Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny
Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny
Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny

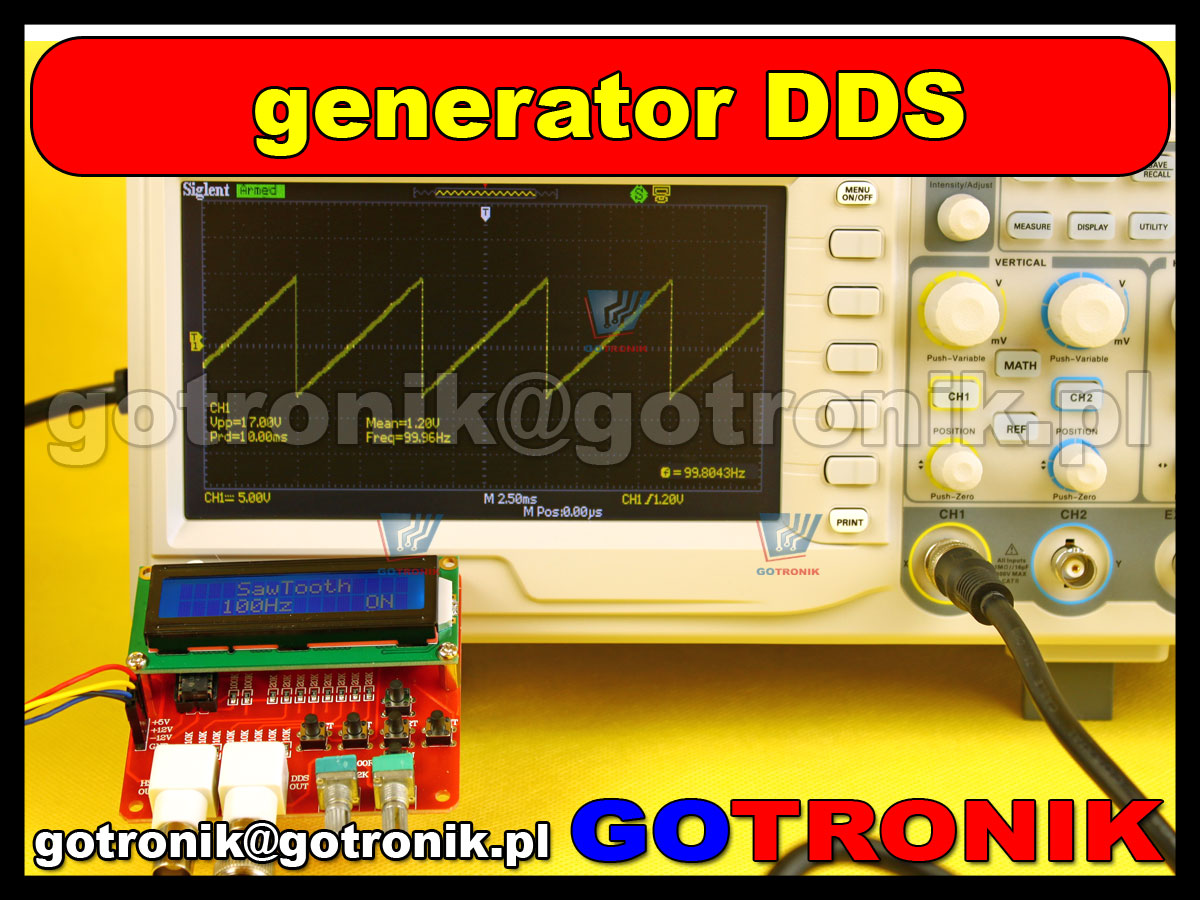

przykładowe oscylogramy z testów generatora DDS AVR V2.0:

Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny
Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny
Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny
Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny  Generator AVR DDS V2.0 signal generator funkcyjny




zestaw zawiera:

  • generator x1szt.





zdjęcia:

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny

Generator AVR DDS V2.0 signal generator funkcyjny
