Hantek6104BD oscyloskop cyfrowy 4x100MHz + generator DDS
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: Hantek6104BD
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
HANTEK6104BD oscyloskop cyfrowy USB
HANTEK6000BD to nowa seria oscyloskopów cyfrowych "komputerowych" przystawek oscyloskopowych podłączanych do komputera za pośrednictwem portu USB. Oscyloskopy z serii Hantek6000BD posiadają cztery kanały analogowe wejściowe. Próbkowanie w czasie rzeczywistym wynosi 1GSa/s. Całe urządzenie jest zamknięte w metalowej obudowie. Oprogramowanie sterujące pracą oscyloskopu posiada szereg funkcji ułatwiających codzienną pracę przy wykonywanych pomiarach. Oprogramowanie działa w systemach Windows, jest łatwe i przejrzyste w obsłudze.
Niewątpliwą zaletą oscyloskopów z serii HANTEK6000BD jest wbudowany arbitralny generator funkcyjny DDS. Dzięki temu w jednym urządzeniu mamy dwa przyrządy przydatne dla elektronika inżyniera. Mamy możliwość generowanie dowolnych kształtów przebiegów.
Niewątpliwą zaletą oscyloskopów z serii HANTEK6000BD jest wbudowany arbitralny generator funkcyjny DDS. Dzięki temu w jednym urządzeniu mamy dwa przyrządy przydatne dla elektronika inżyniera. Mamy możliwość generowanie dowolnych kształtów przebiegów.

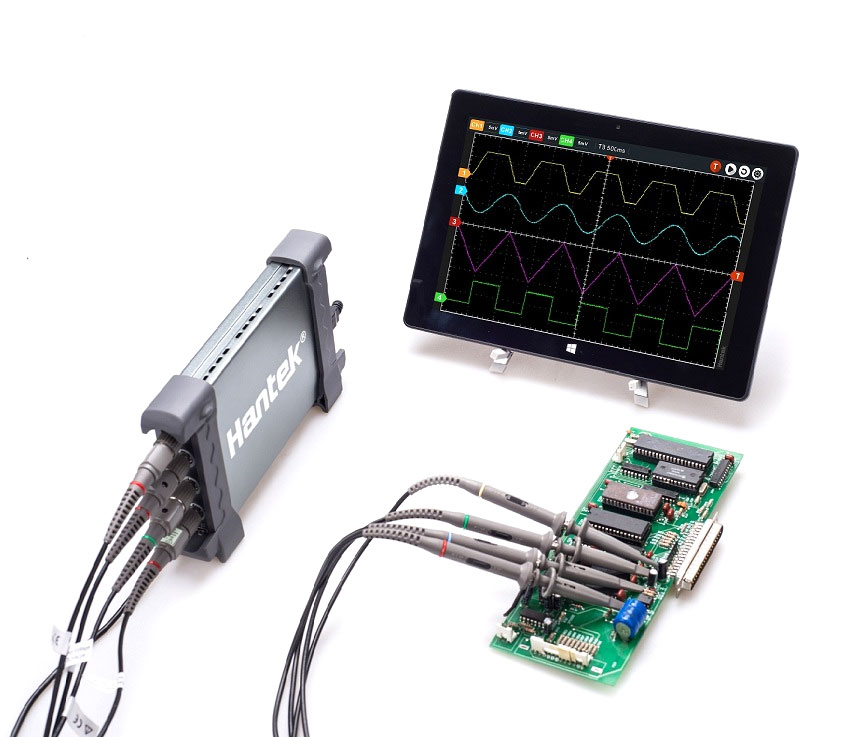

przykładowe zastosowanie - podłączenie:
wybrane parametry techniczne Hantek6104BD:
- oscyloskop cyfrowy USB 2.0
- szerokość pasma: 100MHz
- 4CH cztery kanały wejściowe
- próbkowanie w czasie rzeczywistym: 1GSa/s
- aluminiowa obudowa
- WBUDOWANY GENERATOR DDS
- 20 automatycznych pomiarów kursorami
- pomiary kursorowe
- funkcja FASS/FAIL
- funkcje matematyczne i analiza FFT
- możliwość zapisywania przebiegów: EXCEL,BMP,JPG
- możliwość odczytywania zapisanych przebiegów
- zakres regulacji czułości napięciowej: 2mV-10V/działkę
- zakres regulacji podstawy czasu: 2ns/div-1000s/div
- maksymalne napięcie wejściowe: ±35Vpp
- rozdzielczość pionowa: 8bit
- długość rekordu pamięci: 64k
- funkcje wyzwalania: Edge (zboczem), Pulse (impulsem), Video, Alternative (naprzemienne)
- oscyloskop poprzez USB ma wspólną masę z komputerem
- wsparcie dla systemów operacyjnych: Windows 7, Windows 8, Windows10
dodatkowy opis oscyloskopów HANTEK6000BD:
http://gotronik.com/2017/03/02/oscyloskop-cyfrowy-usb-hantek6000bd/
http://gotronik.com/2017/03/02/oscyloskop-cyfrowy-usb-hantek6000bd/
parametery techniczne:
| Model | Hantek6104BD |
| szerokość pasma | 100MHz |
| liczba kanałów | 4 CH |
| próbkowanie w czasie rzeczywistym | 1GSa/s |
| długość pamięci | 64K |
| podstawa czasu dokładność | ±50ppm |
| zakres podstawy czasu | 2ns/div-1000s/div (1-2-4 sequences) |
| impedancja wejściowa | 1MΩ 25pF |
| zakres czułości napięciowej | 2mV/div～10V/div |
| rozdzielczość pionowa | 8Bit |
| wyświetlane zakresy czułości napięciowej | 2mV～10V/div @ x1 probe; 20mV～100V/div @ x10 probe； 200mV～1000V/div @ x100 probe; 2V～10000V/div @ x1000 probe |
| typy wyzwalania | Edge, Pulse, Video, Alternative |
| źródło wyzwalania | CH1, CH2, CH3,CH4 |
| operacje matematyczne | +,-,x,÷,FFT, Invert |
| pomiary kursorowe | Cross, Trace, Horizontal, Vertical |
| automatyczne pomiary | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle |
| Arbitrary Waveform Generator – wbudowany generator funkcyjny DDS | |
| częstotliwość przebiegów | DC do 25MHz |
| przetwornik DAC | 2K~200MHz adjustable |
| rozdzielczość częstotliwości | 0.10% |
| liczba kanałów | 1Ch kanał wyjściowy generatora |
| długość przebiegu | 2KSa |
| rozdzielczość pionowa | 12 bit |
| stabilność częstotliwości | <30ppm |
| amplituda przebiegu | ±3.5V Max. |
| impendancja wyjściowa | 50 Ω |
| prąd wyjściowy | 50mA, Ipeak=50mA |
| System BW | 25M |
| zniekształcenia harmoniczne | -50dBc(1KHz), -40dBc(10KHz) |
strona producenta: http://hantek.com/en/ProductDetail_10164.html
zestaw zawiera:
- oscyloskop Hantek6104BD x1szt.
- sonda oscyloskopowa 1:1 / 1:10 x2szt.
- przewody pomiarowe krokodylki x2szt.
- przewód USB x1szt.
- płyta CD z oprogramowaniem x1szt.
- przewód BNC-BNC x1szt.
- oryginalne opakowanie (karton) x1szt.
gwarancja:
- 24 miesiące

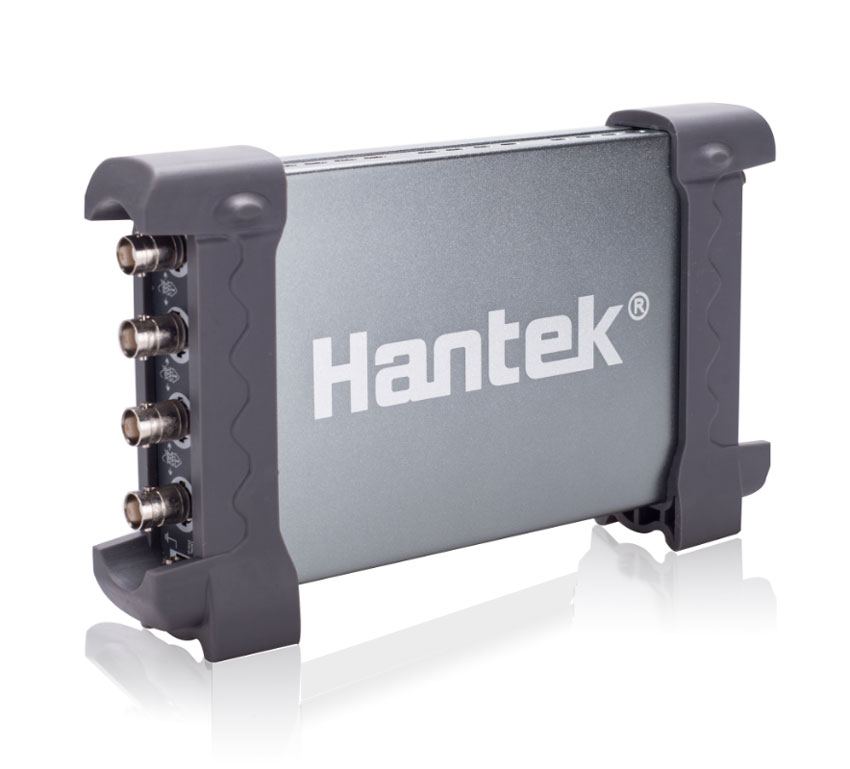

zdjęcia:
