HDS25S oscyloskop cyfrowy 2x25MHz 250MSa/s z multimetrem i generatorem OWON

HDS25S oscyloskop cyfrowy 2x25MHz 250MSa/s z multimetrem i generatorem OWON

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: HDS25S

Stan magazynowy:

Kod EAN: 5905567119361

Stan produktu: Nowy

Cena brutto: 475,00 zł

Cena netto: 386,18 zł

Przed zakupem produktu wybierz wymagane opcje.

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

HDS25S oscyloskop cyfrowy 2x25MHz 250MSa/s z multimetrem i generatorem OWON

OWON HDS25S to wszechstronny, przenośny przyrząd pomiarowy typu "3 w 1", łączący funkcjonalność 2-kanałowego oscyloskopu, precyzyjnego multimetru oraz generatora fal. Model ten oferuje pasmo przenoszenia 25 MHz oraz próbkowanie w czasie rzeczywistym na poziomie 250 MSa/s. Dzięki kompaktowej konstrukcji, zasilaniu z wymiennych ogniw 18650 i czytelnemu ekranowi 3.5", jest to idealne narzędzie dla hobbystów, studentów i serwisantów pracujących w terenie.

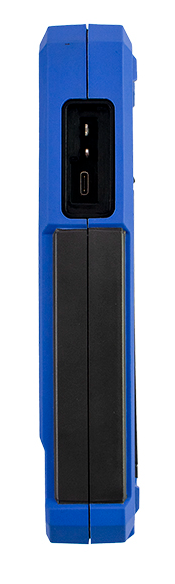

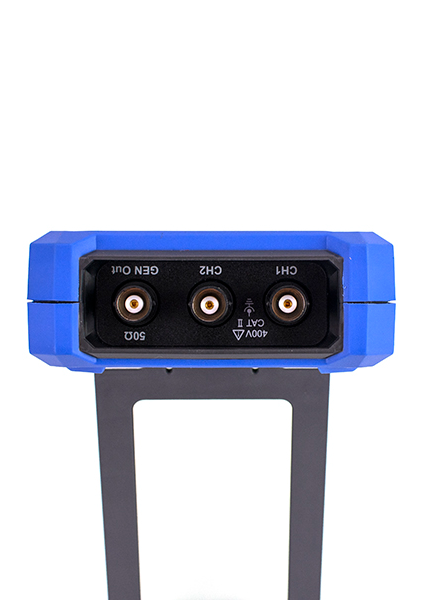

Urządzenie wyposażone jest w czytelny, 3.5-calowy kolorowy wyświetlacz LCD o wysokim kontraście, który zapewnia dobrą widoczność wyników pomiarów. Wbudowany multimetr cyfrowy (20 000 wskazań) umożliwia pomiar napięcia, prądu, rezystancji, pojemności oraz testowanie diod. Wersja "S" została wzbogacona o wbudowany generator funkcyjny, który pozwala na generowanie sygnałów takich jak sinus (do 10 MHz), prostokąt, rampa czy impuls. HDS25(S) zasilany jest przez port USB Type-C, co umożliwia ładowanie z powerbanku oraz komunikację z komputerem PC.

Kluczowe parametry:

Producent: Owon
Model: HDS25S
Pasmo oscyloskopu: 25 MHz
Próbkowanie: 250 MSa/s
Liczba kanałów: 2
Pamięć rekordu: 8K
Wyświetlacz: 3.5 cala LCD (wysoki kontrast)
Multimetr: 20 000 cyfr
True RMS
Pomiar napięcia, prądu, rezystancji, pojemności oraz testowanie diod
Generator: Sinus (10MHz), Prostokąt, Rampa, Impuls, Arb
Próbkowanie generatora: 125 MSa/s

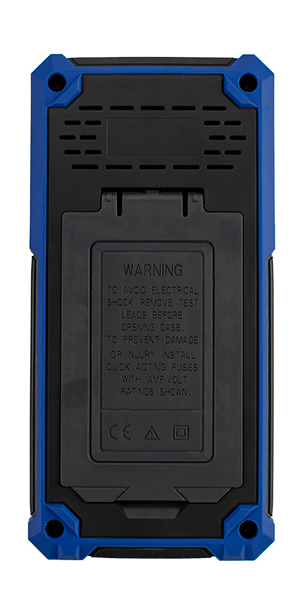

Zasilanie: Baterie Li-ion 18650
Pełne naładowanie starcza na 4 godziny ciągłej pracy
Funkcja autokalibracji
Zapis przebiegów
USB Type-C
komunikacja z komputerem PC
obsługa SCPI
Bogate wyposażenie w akcesoria

Specyfikacja techniczna

Oscyloskop - Specyfikacja
Pasmo przenoszenia	25 MHz
Liczba kanałów	2 kanały
Rozdzielczość pionowa	8 bitów
Próbkowanie	125 MSa/s (2 kanały) 250 MSa/s (1 kanał)
Metoda próbkowania	Próbkowanie, detekcja szczytowa
Odświeżanie przebiegu	10,000 wfms/s
Pamięć	8K
Podstawa czasu	5ns/div - 1000s/div (krok 1-2-5)
Interpolacja przebiegu	(Sinx)/x
Czułość pionowa	10 mV/div ～ 10 V/div
Przesunięcie	±6 działek (div)
Czas narastania	≤ 14 ns
Pomiary automatyczne	Okres, Częstotliwość, Średnia, PK-PK, Max, Min, Amplituda
Wyzwalanie	Typ: Edge Tryby: Auto, Normal, Single Źródło: CH1, CH2 Zakres: ±4 działki od środka ekranu
Impedancja wejściowa	1 MΩ ±2% \|\| 16 pF ±10pF
Maks. napięcie wejściowe	400 V (DC + AC, PK - PK)
Kompensator sondy	3.3Vpp, 1 kHz (±1%)
Generator Przebiegów
Częstotliwość przebiegów	Sinus: 0.1Hz - 10MHz Prostokąt: 0.1Hz - 2MHz Piła (Ramp): 0.1Hz - 1MHz Impuls: 0.1Hz - 5MHz Wykładniczy (EXP): 0.1Hz - 5MHz
Próbkowanie	125 MSa/s
Kanały	1 kanał wyjściowy
Amplituda (50Ω)	0.01 Vpp - 2.5 Vpp
Długość przebiegu	8K
Rozdzielczość pionowa	14 bit
Impedancja wyjściowa	50 Ω
Multimetr - Specyfikacja
Wyświetlacz	20,000 odczytów
Funkcje pomiarowe	Napięcie, Prąd, Rezystancja, Pojemność, Dioda, Ciągłość
Napięcie DC	Zakresy: 200.00mV / 2.0000V / 20.000V / 200.00V / 1000.0V Dokładność: ±(0.3%+10dig) dla 200mV; ±(0.3%+5dig) dla pozostałych
Napięcie AC	Zakresy: 200.00mV / 2.0000V / 20.000V / 200.00V / 750.0V Dokładność: ±(0.8%+10dig) do 200V; ±(1%+10dig) dla 750V Pasmo: 40Hz - 1000Hz
Prąd DC	Zakresy: 200.00mA / 10.000A Dokładność: ±(0.8%+10dig) / ±(2.5%+10dig) Zabezpieczenie: Bezpieczniki topikowe (400mA/250V; 10A/600V)
Prąd AC	Zakresy: 200.00mA / 10.000A Dokładność: ±(1%+10dig) / ±(2.8%+10dig) Pasmo: 40Hz - 1000Hz
Rezystancja	Zakresy: 200.00Ω / 2.0000kΩ / 20.000kΩ / 200.00kΩ / 2.0000MΩ / 20.000MΩ / 100.00MΩ Dokładność: ±(0.8%+10dig) podstawowa; do ±(5%+10dig) dla 100MΩ
Pojemność	Zakresy: 20.000nF / 200.00nF / 2.0000μF / 20.000μF / 200.00μF / 2.0000mF Dokładność: ±(3.0%+10dig)
Uwagi dot. dokładności	Dla pomiaru napięcia/prądu AC oraz pojemności, gwarantowana dokładność obejmuje zakres od 5% do 100% skali.
Parametry Ogólne
Wyświetlacz	3.5" LCD, Kolorowy (65536 kolorów), 320x240 px, Regulowany kontrast
Zasilanie	Akumulatory: 2x 2200mAh (3.7V, 18650) Zewnętrzne: USB-C (5V DC, 2A)
Pobór mocy	< 5 W
Warunki środowiskowe	Praca: 0℃ - 40℃; Przechowywanie: -20℃ - +60℃ Wilgotność: ≤90%
Wymiary i waga	198 x 96 x 38 mm; ok. 0.6 kg (bez baterii)

Dokumentacja i oprogramowanie:

	Instrukcja obsługi (User Manual) HDS200 Series [PDF]
	Skrócona instrukcja (Quick Guide) HDS200 Series [PDF]
	Oprogramowanie PC (PC Software) [RAR/EXE]
	Protokół SCPI (SCPI Protocol) [PDF]

Zestaw zawiera

1 x Urządzenie OWON HDS25S
1 x Sonda oscyloskopowa
1 x Adapter BNC - Krokodylki
1 x Przewody pomiarowe multimetru
1 x Kabel USB Type-C
1 x Miękkie etui
1 x Stroik do sond
1 x Skrócona instrukcja
1 x Oryginalne opakowanie
