HSA2016B analizator widma 9kHz do 1,6GHz Hantek generator TGHSA2016B analizator widma 9kHz do 1,6GHz Hantek generator TGHSA2016B analizator widma 9kHz do 1,6GHz Hantek generator TG
HSA2016B analizator widma 9kHz do 1,6GHz Hantek generator TG
HSA2016B analizator widma 9kHz do 1,6GHz Hantek generator TG
HSA2016B analizator widma 9kHz do 1,6GHz Hantek generator TG
Super promocja -37%

HSA2016B analizator widma 9kHz do 1,6GHz + generator TG

Hantek

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: HSA2016B

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 4 999,00 zł

Cena netto: 4 064,23 zł

Cena poprzednia: 7 900,00 zł

Najniższa cena w okresie 30 dni przed wprowadzeniem obniżki to 7 900,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
HSA2016B analizator widma 9kHz do 1,6GHz + generator TG
HSA2030A analizator widma 9kHz do 1,6GHz hantek

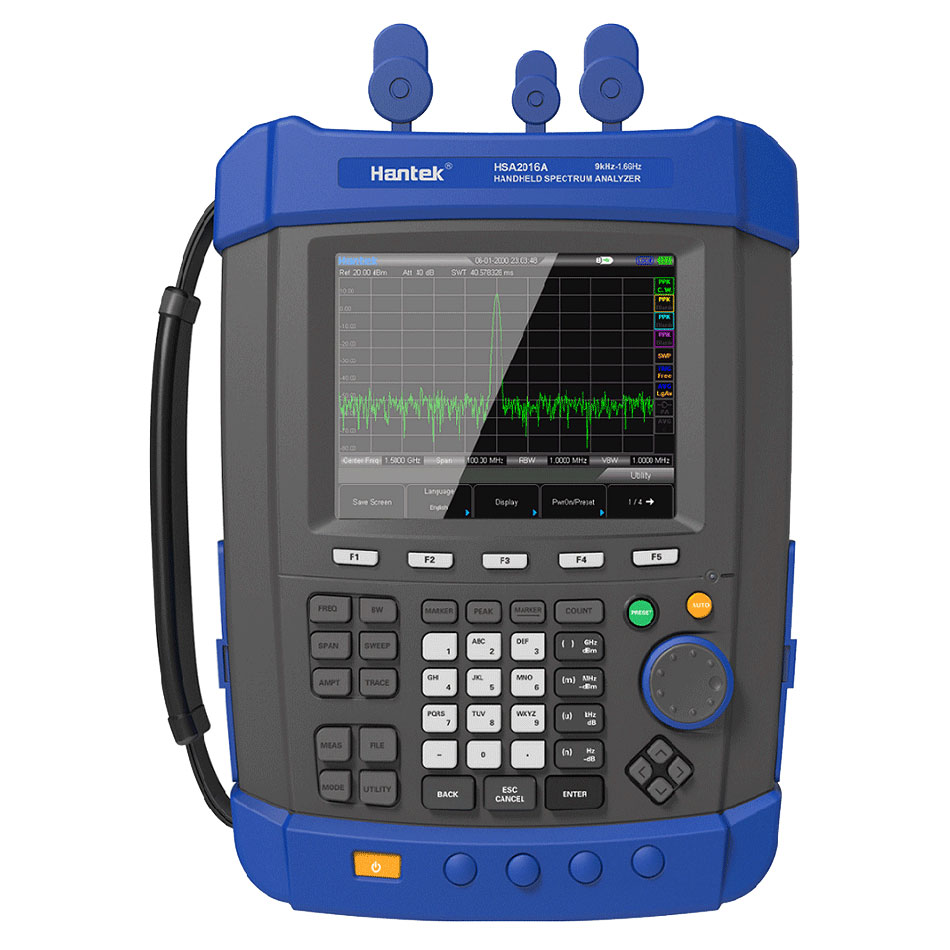

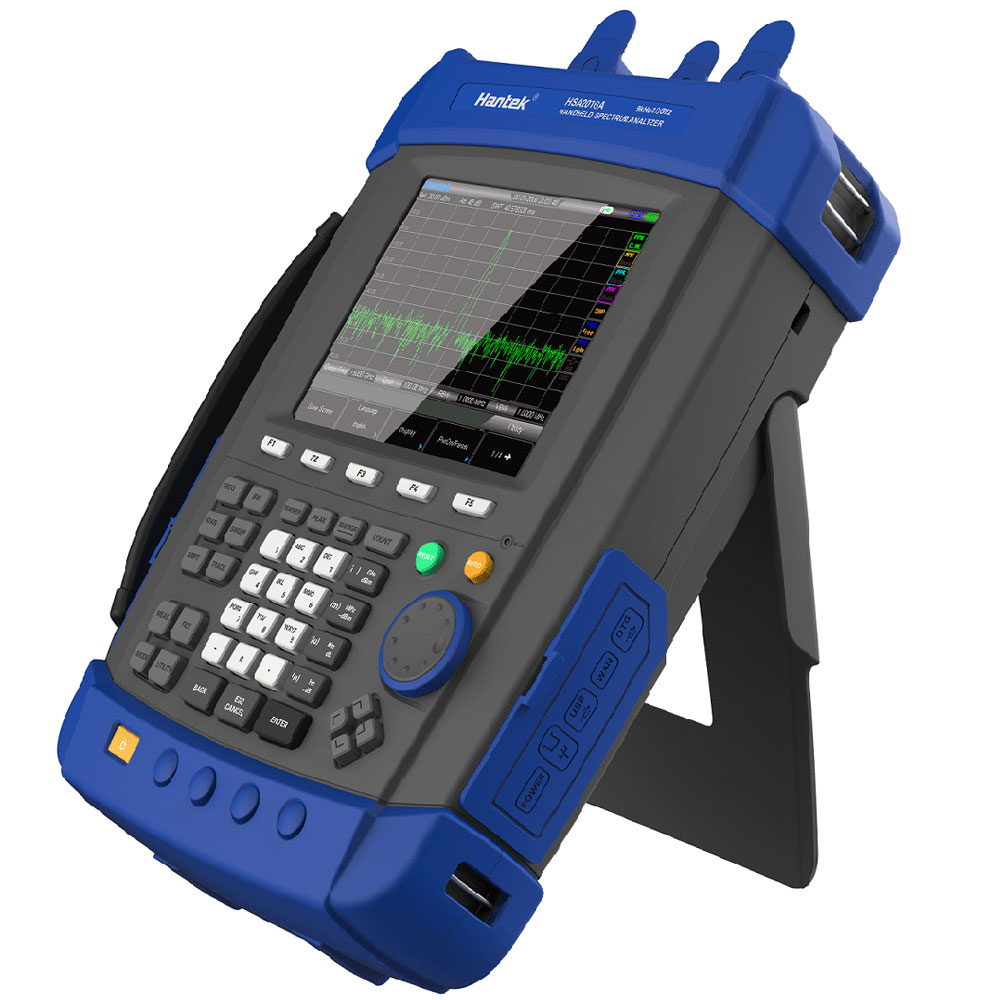

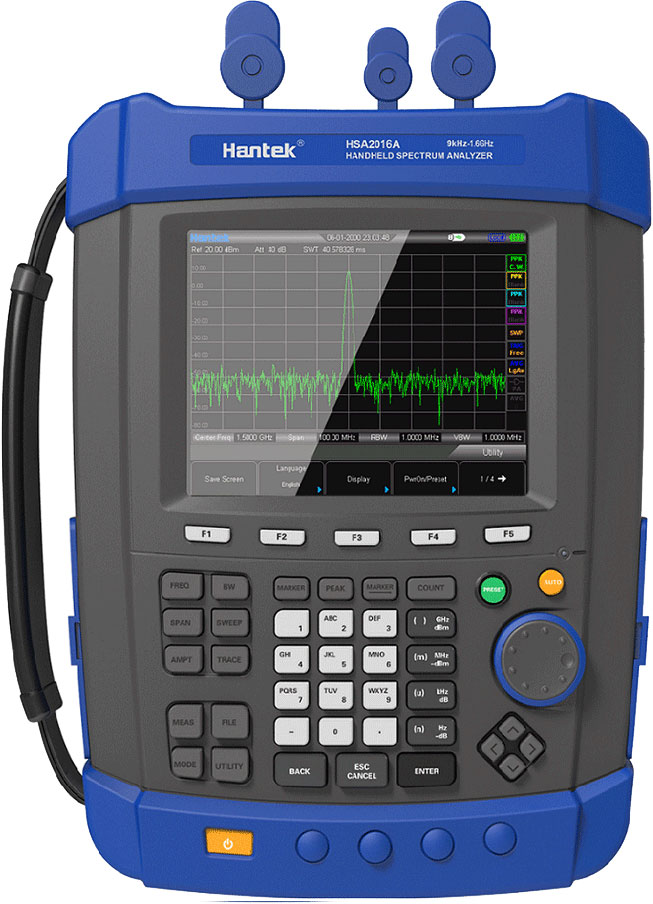

HSA2016B Hantek to przenośny analizator widma z pasmem pomiaru od 9kHz do 1,6GHz i optymalną czułością -161dBm. HSA2016B posiada wbudowany generator TG. Analizator widma posiada wytrzymałą obudowę spełniającą normę IP51, duży kolorowy wyświetlacz 5,6cala i rozdzielczości 640x480.
HSA2030A analizator widma 9kHz do 1,6GHz hantekHSA2030A analizator widma 9kHz do 1,6GHz hantekHSA2030A analizator widma 9kHz do 1,6GHz hantek
  • Zakres częstotliwości: 9 KHz-1,6 GHz (przestrajalny do 9 KHz) AC sprzężony
  • Optymalna czułość: -161dBm RBW: 10Hz do 1MHz
  • IP-51 Przenośna konstrukcja o wysokim stopniu ochrony, solidna i trwała, może być używana w laboratorium, bardziej odpowiednia do użytku mobilnego w terenie.
  • wbudowana bateria litowa o dużej pojemności, może pracować dłużej niż 4 godziny. Akumulator 18650.
  • Kolorowy wyświetlacz o przekątnej 5,6 cala, rozdzielczość 640*480, wyraźne wyświetlanie przebiegu.
  • Analizator widma serii HSA2000 charakteryzuje się najniższym szumem fazowym DANL i SSB oraz najwęższym RBW. Znacznie poprawia zdolność rozpoznawania fałszywego sygnału i sygnału szumu.
  • Opcjonalna analiza modulacji FM/AM, w tym moc nośna, szybkość modulacji, głębokość AM/odchylenie FM, SINAD i przesunięcie częstotliwości nośnej.
  • Standardowa funkcja widma. Może analizować stabilność czasu sygnału i dokładnie wykrywać sygnał lakunarny w systemie komunikacyjnym.
  • Funkcja testu silnego pola, odpowiednia do pracy testowej w nadajniku, stacji bazowej i miejscu zasięgu anteny. Może pokazywać gęstość natężenia lub mocy pola. Użytkownik może również skalibrować wzmocnienie lub stratę za pomocą funkcji przesunięcia amplitudy.
  • Seria HAS2000 ma najmniej RBW na tym samym poziomie analizatorów i może z łatwością potwierdzić, rozróżnić i zmierzyć dwa podobne sygnały.
  • Kolorowy wyświetlacz o przekątnej 5,7 cala zapewnia dokładny, jasny i wyraźny ślad zarówno wewnątrz, jak i na zewnątrz, bez konieczności przechodzenia do zacienionego miejsca do pracy.
  • Krótki czas skanowania. Może szybko przechwycić dane i pomóc zlokalizować i rozpoznać nieregularny sygnał zakłócenia przejściowego, a następnie zoptymalizować czas i dokładność testowania.
  • Przyjęto zaawansowany wbudowany system zarządzania baterią. Standardowa bateria litowa o bardzo dużej pojemności 7800 mAh i obsługuje 6 paczek akumulatorów 18650, które mogą utrzymywać pomiar w miejscu przez ponad 4 godziny.
  • Mocna i szczelna konstrukcja mechaniczna, zamknięty gumowy pakiet rękawów, który nadaje się do trudnych warunków pracy w miejscu pracy.Integracja hosta i urządzenia USB, obsługa pamięci flash USB, opcjonalna sieć WIFI/LAN, która jest wygodna do pracy w sieci i sterowania dalekiego zasięgu.
  • Jego oprogramowanie komputerowe może zarządzać i przechowywać dane testowe.
  • Aplikacja do pomiarów terenowych serii HSA2000:
    ☛ Lotnictwo i obrona: radio i radar, analiza interferometryczna, naprawa terenu.
    ☛ Dostawca usług bezprzewodowych: analiza interferometryczna, serwisanci w terenie.
    ☛ TV & Radio: analiza interferometryczna, sprawdzenie mocy kanału.
    ☛ Agencja zarządzania widmem: monitor widma
prezentacja oferowanego zestawu:
już wkrótce - pracujemy nad filmem:

https://www.youtube.com/channel/UCQBywGu5niV9pwC5eIp3s5g


HSA2016B, Hantek Spectrum Analyzer, HSA2016 Series
dane techniczne:
  • analizator widma HSA2000 Hantek
    ➤ model: HSA2016B
  • zakres częstotliwości: 9kHz do 1,6GHz
  • wbudowany generator TG
    ►

dodatkowe materiały:
DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHSA2000- instrukcja obsługi manula - ang. DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHSA2016 oprogramowanie sterujące
DSO-TC2 Fnirsi tester LCR oscyloskop cyfrowyHSA2000- instrukcja obsługi PL
HSA2030A analizator widma 9kHz do 1,6GHz hantek

porównanie parametrów analizatorów widma z serii HSA2016 Hantek:

model HSA2016A HSA2016B
częstotliwość - zakres pasma
zakres częstotliwości 9kHz~1.6GHz sprzężenie AC 9kHz~1.6GHz sprzężenie AC
5M~1.6GHz TG
rozdzielczość częstotliwości 1Hz
częstotliwość odniesienia 10MHz
dokładność odczytu częstotliwości ±(wskazanie częstotliwości*niepewność odniesienia częstotliwości+1%*zakres+20%RBW+rozdzielczość znacznika+1Hz)
dokładność wewnętrznego źródła częstotliwości 10MHz szybkość starzenia ±1ppm/year (0°C~50°C,ref. 25°C)
stabilność temperaturowa ±1ppm/year
rozdzielczość znacznika (markera) (rozpiętość częstotliwości) / (liczba punktów przemiatania-1)
rozdzielczość pasma (RBW Resolution Bandwidth)
pasmo -3dB 10Hz to 1MHz,1-3-10 sekwencja
dokładność ±5%  RBW=10Hz~1MHz nominalnie
rozdzielczość filtra współczynnika kształtu <5:1 nominalnie
pasmo Video (VBW) -3dB pasmo 1Hz to 1MHz,1-3-10 sekwencja
 dokładność ±10% VBM=1Hz~1MHz nominalnie
wyświetlany średni poziom szumu  (znormalizowany do 1Hz)
9k~1MHz Preamp off
przedwzmacniacz wyłączony
-108dBm,typowo -127dBm
1MHz ~10MHz -128dBm,typowo -146dBm
10MHz ~500MHz -142dBm,typowo -146dBm
500MHz ~2.5GHz -141dBm,typowo -145dBm
2.5GHz ~3GHz -140dBm,typowo -144dBm
9k~1MHz Preamp on
przedwzmacniacz włączony
-131dBm,typowo -150dBm
1MHz ~10MHz -148dBm,typowo -163dBm
10MHz ~500MHz -161dBm,typowo -164dBm
500MHz ~2.5GHz -159dBm,typowo -162dBm
2.5GHz ~3GHz -158dBm,typowo -161dBm
szum fazowy SSB
Carrier Offset
(20°C~30°C,500MHz Central Frequency)
10k < -92 dBc/Hz, typowo -95 dBc/Hz
30k < -93 dBc/Hz, typowo -96 dBc/Hz
100k < -95 dBc/Hz, typowo -97 dBc/Hz
1MHz < -117 dBc/Hz, typowo -119 dBc/Hz
czasy przemiatania - Sweep Time
zakres Span >100Hz 2ms to 1000s
Span=0Hz 600ns to 200s
typ przemiatania Sweep Mode ciągłe, pojedyncze
źródło wyzwalania Free run; video; external
wyzwalanie zboczem oo wyboru dodatnia lub ujemna krawędź
opóźnienie wyzwalania Span =0Hz ±12ms to ±12s nominalnie
licznik częstotliwości - Frequency Counter
rozdzielczość licznika 1Hz
dokładność ±  (marker frequency × frequency reference uncertainty + counter resolution)
zakres wyświetlania poziomu - Level Display Range
skala logarytmiczna i jednostki 1 to 10 dB/divisions in 1, 2, 5, 10 dB steps, 10 divisions displayed
skala liniowa i jednostki 0 to 100%,10 divisions displayed
jednostka skali dBm,dBmV,dBuV,Watts,Volts
punkty przemiatania (śledzenia) 461
liczba znaczników 4
detektory Normal, positive peak, dample, negative peak, RMS
liczba śladów 4
funkcje śledzenia Clear/write, maximum hold, minimum hold, average, check,close
błąd pomiaru poziomu ±1.5dB (excluding input VSWR mismatch)
20~30°C,peak detector, preamplifier off, input signal -50dBm to 0dBm
poziom odniesienia - Reference Level
zakres ustawień -100dBm do +30dBm, krok 1dB
regulacja rozdzielczości skala logarytmiczna 0.01dB
skala liniowa prawie (2.236μV to 7.07V)
amplituda
maksymalny poziom bezpieczeństwa wejściowego średnia moc ciągła +33dBm
wejściowe napięcie DC 50Vdc
zakres pomiaru 9kHz~2MHz wyświetlany średni poziom szumu (DANL) do +10dB
2MHz~3GHz wyświetlany średni poziom szumu (DANL) do +20dB
Input attenuator range 0 to 51dB,1dB steps
Spurious Response
zniekształcenie drugiej harmonicznej
Second Harmonic Distortion (SHI)
< 65dBc,50MHz to 3GHz
(Mixer level -30dBm,attenuator =0dB,preamp off,20℃~30℃)
Third-Order Intermodulation (TOI) 50~300MHz +3dBm,Third-order intermodulation products:2 x -20dBm; frequency separation 100kHz:attenuation = 0dB; preamp off,20°C~30°C
300MHz~1.6GHz +3dBm
Input Related Spurious <-75dBc, (input mixer = -30dBm)
Inherent Residual Response <-90dBm,typowo -98dBm  (Input terminated and 0 dB RF attenuation, preamplifier off)
RF Input VSWR
(at Tuned Frequency)
10MHz to 1.6GHz <1.5:1, nominalnie         Attenuator setting 10~20dB
wejście odniesienia 10 MHz  /zewnętrzny wyzwalacz - 10MHz Reference/External Trigger Input
Reference Iinput Frequency 10MHz
Reference Input Amplitude 0~10dBm
Trigger Voltage poziom 5V TTL
Connector and Output Impendence złącze N żeńskie (50Ω)
pozostałe parametry
język menu English,Chinese,Chinese Traditional
wyświetlacz 5.7 inch,640*480 resolution,64M color LCD display
zakres temperatur praca -10°C to +50°C, (battery:0°C to 50°C)
przechowywanie -40°C to +70°C, (battery :-20°C to 50°C)
wilgotność względna <95%
waga 2.9kg (with battery) ,2.6kg (without battery)
wymiary 260m X 220m X 75m
zasilanie Input voltage range DC: 12-17V, maximum 2.8A input  220VAC±15%
AC frequency range 40Hz to 60Hz
pobór mocy max 32W

HSA2030A analizator widma 9kHz do 1,6GHz hantekzestaw zawiera:
  • analizator widma HSA2016B Hantek - 1szt.
  • aluminiowa walizka -1szt.
  • zasilacz sieciowy - ładowarka - 1szt.
  • przewód USB- 1szt.
  • pasek na ramie - 1szt.
  • oryginalny karton x1szt.

gwarancja:
  • 24 miesięczny okres gwarancyjny = 2 lata
  • serwis dystrybutora na terenie Polski




RBW niski do 10Hz 2
HSA2030A analizator widma 9kHz do 1,6GHz hantek

DANL niski do -161dBm 6
HSA2030A analizator widma 9kHz do 1,6GHz hantek

  Sygnał czasu testu 0span 1
HSA2030A analizator widma 9kHz do 1,6GHz hantek

Szum fazowy SSB jest znormalizowany do  -92dBc 6
HSA2030A analizator widma 9kHz do 1,6GHz hantek

Oprogramowanie komputerowe
HSA2030A analizator widma 9kHz do 1,6GHz hantek

zdjęcia:
HSA2030A analizator widma 9kHz do 1,6GHz hantekHSA2030A analizator widma 9kHz do 1,6GHz hantekHSA2030A analizator widma 9kHz do 1,6GHz hantekHSA2030A analizator widma 9kHz do 1,6GHz hantek
