ISD1760 nagrywanie i odtwarzanie dźwięków

ISD1760 nagrywanie i odtwarzanie dźwięków

Dostępność: Dostępny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier - 15,00 zł
Odbiór osobisty - 0,00 zł

Numer katalogowy: BTE-422

Stan magazynowy:

Cena: 30,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
ISD1760 nagrywanie i odtwarzanie dźwięków
BTE-422 ISD1700 ISD1760 magnetofon cyfrowy, nagrywanie dźwięków, wiadomości, dyktafon

Moduł magnetofonu cyfrowego opartego na układzie ISD1760, służący do wielokrotnego zapisu i odczytu sygnałów dźwiękowych. Charakteryzuje go wysoka jakość zapisanego dźwięku oraz prostota budowy i działania. Układ ISD1760 oferuje wiele funkcji, oraz dwa tryby sterowania. Tryb szeregowy wykorzystuje interfejs SPI. Tryb standardowy pozwala sterować urządzeniem przy pomocy tradycyjnych przycisków. Całe urządzenie jest niewielkie i niezawodne – pozbawione jakichkolwiek elementów mechanicznych mogących wpływać na jakość zapisywanych/odtwarzanych dźwięków.
dane techniczne:
  • mini moduł cyfrowego magnetofonu - dyktafonu
  • zbudowany w oparciu o układ ISD1760
  • możliwość nagrania krótkiej wiadomości głosowej / muzyki:
    75 sekund przy próbkowaniu 6k
    60 sekund przy próbkowaniu 8k
  • wbudowany mikrofon
  • przyciski sterujące pracą nagrywania, odtwarzania itp.
  • złącze zasilania DC-JACK
  • napięcie zasilania: 5V dc
  • profesjonalnie wykonana płytka drukowana PCB
  • wymiary płytki drukowanej: 52 x 55mm
przykładowe zastosowania:
  • wszędzie tam gdzie potrzebna jest możliwość rejestracji dźwięku
  • jako zabawka
  • jako wywoływacz krótkofalarski
  • centralki
  • systemy alarmowe
  • układy powiadamiania itp.


Schemat blokowy układu ISD1760 - moduł odtwarzacza dźwięków ISD1760 - magnetofon cyfrowy:
Moduł odtwarzacza dźwięków ISD1760 - magnetofon cyfrowy

karta katalogowa ISD1760:
http://www.nuvoton.com/hq/enu/ProductAndSales/ProductLines/AudioApplicationIC/ISDVoiceIC/ISDChipCorder/Documents/ISD1700.pdf

Moduł umożliwia nagranie wielu wiadomości o całkowitej długości od 60 do 75 sekund (w zależności od ustawionej częstotliwości zegara) i ponowne ich odtwarzanie.

Nagrywanie jak i odtwarzanie możliwe jest poprzez sterowanie kontrolerem np. Arduino poprzez złącze lub poprzez wbudowane w płytkę mikro przyciski (REC, PLAY, FWD, ERASE, RESET, FT, VOL).
REC - przytrzymanie przycisku umożliwia nagrywanie, sygnalizowane jest to zapaleniem się diody led. Po zwolnieniu przycisku ponowne naciśnięcie spowoduje nagranie kolejnej wiadomości w drugim pliku.
PLAY - po naciśnięciu następuje jednokrotne odtworzenie nagrania.
FWD - powoduje przeskok do kolejnego nagrania.
ERASE - kasowanie zawartości aktualnego nagrania.

zdjęcia:

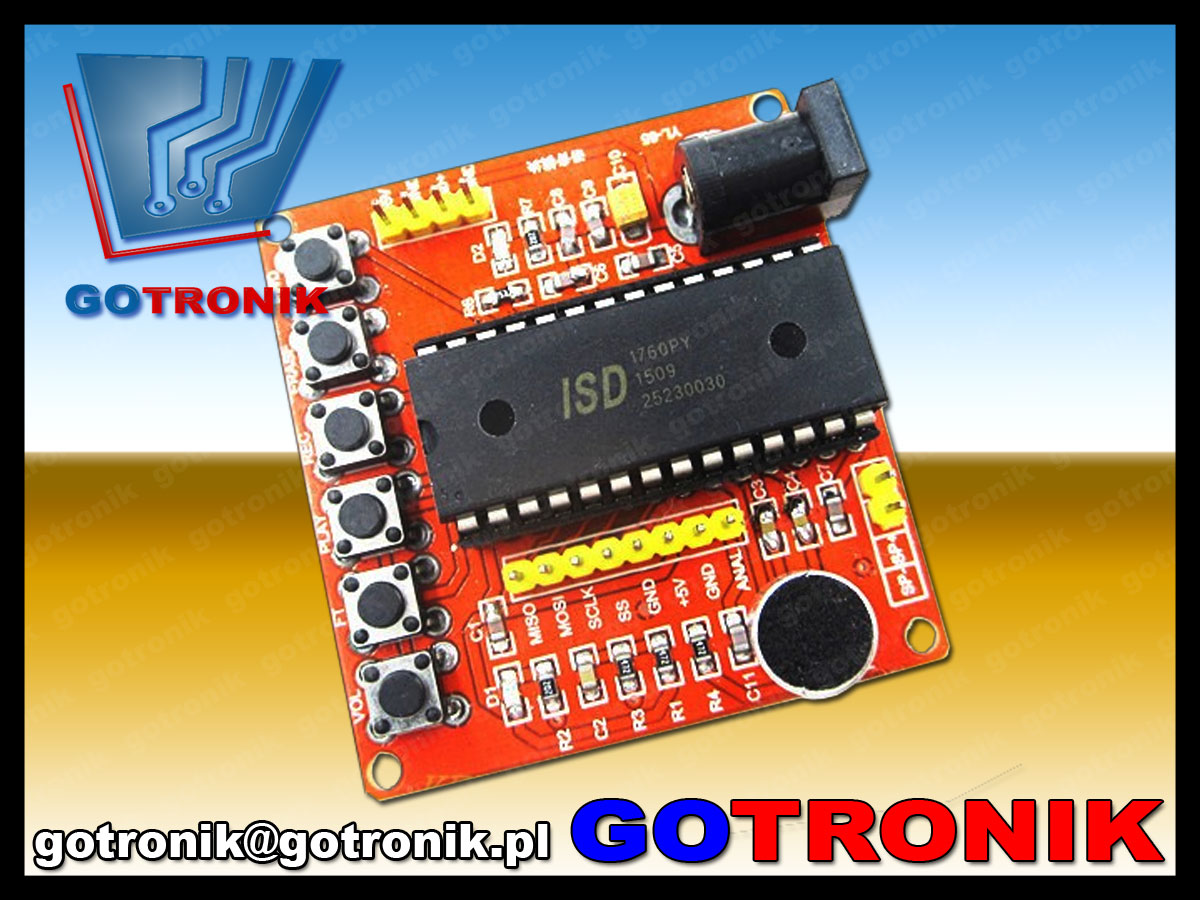

BTE-422 ISD1700 ISD1760 magnetofon cyfrowy, nagrywanie dźwięków, wiadomości, dyktafon
