KMC003C tester portów ładowania USB POWER-Z

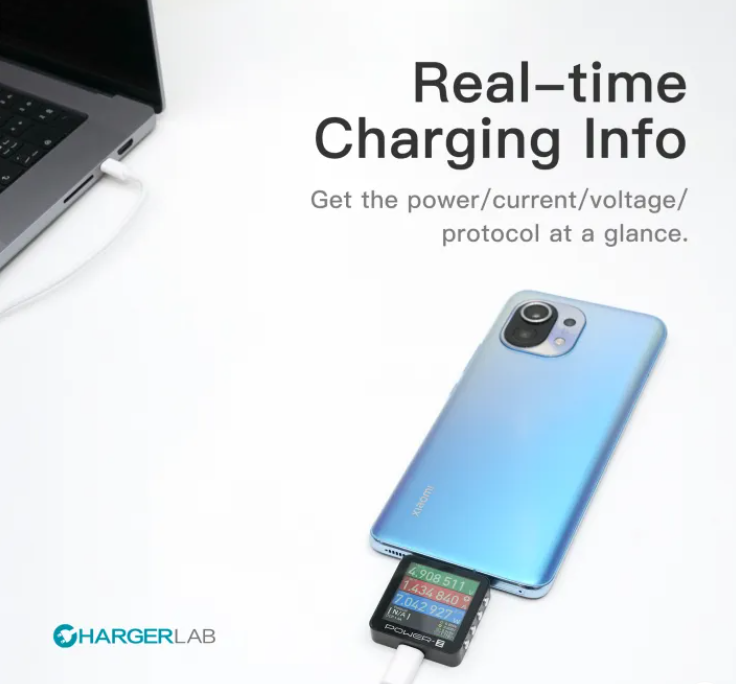

KMC003C to zaawansowane narzędzia pomiarowe, służy do precyzyjnego monitorowania parametrów zasilania w czasie rzeczywistym, obsługując najnowszy standard Power Delivery 3.1 (PD3.1), co pozwala na testowanie ładowarek i urządzeń o mocy do 240W. Dzięki zastosowaniu wydajnego procesora ARM Cortex-M4 oraz 20-bitowego przetwornika ADC, miernik gwarantuje błyskawiczną analizę protokołów oraz wysoką dokładność pomiarów napięcia i prądu w szerokim zakresie zastosowań.



Model został wyposażony w czytelny wyświetlacz LCD IPS o przekątnej 1.54 cala z funkcją automatycznej rotacji grawitacyjnej, co znacznie ułatwia odczyt danych w różnych orientacjach pracy. Obudowa urządzenia integruje dwa porty USB-C (wejście i wyjście) oraz dodatkowy port HID USB-C służący do niezależnego zasilania i komunikacji z komputerem PC. Tester oferuje szeroki wachlarz funkcji diagnostycznych, w tym dekodowanie informacji E-marker w kablach USB4/Thunderbolt, testowanie profili PDO, symulację protokołów szybkiego ładowania (QC, SCP, FCP, AFC, UFCS) oraz rejestrację danych offline dzięki wbudowanej pamięci 4MB Flash. Dedykowane oprogramowanie na PC pozwala na głęboką analizę przesyłanych pakietów oraz wizualizację krzywych ładowania.




Parametry:

• Marka: POWER-Z
• Model: KM003C
• Procesor: ARM Cortex-M4
• Wyświetlacz: 1.54 cala IPS
• Rozdzielczość 240x240, proporcje 1:1
• Zakres pomiaru napięcia: 0 – 50 V
• Zakres pomiaru prądu: 0 – 6 A
• Maksymalna moc: 240 W
• Przetwornik ADC: 20-bit

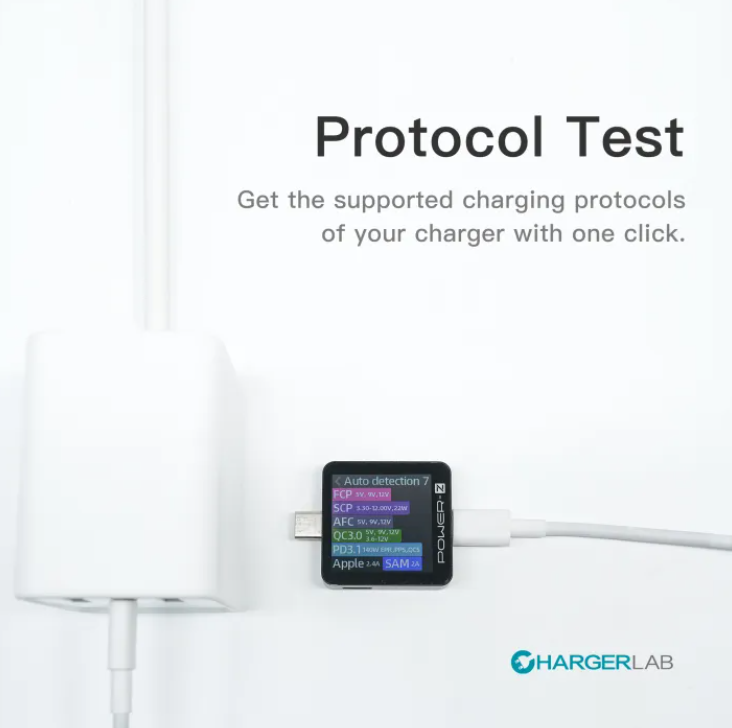

• Obsługiwane protokoły: PD3.1, QC4, QC5, SCP, FCP, AFC, VFCP, SVOOC, MTK, EPR, UFCS

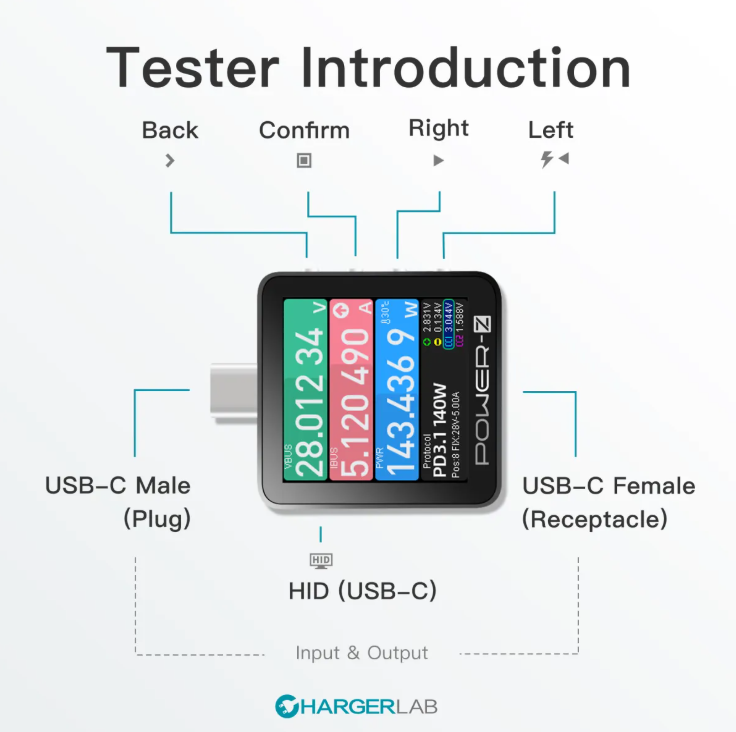

• Porty: 1x USB-C Męski (Input/Output), 1x USB-C Żeński (Input/Output), 1x HID USB-C (PC/Zasilanie)

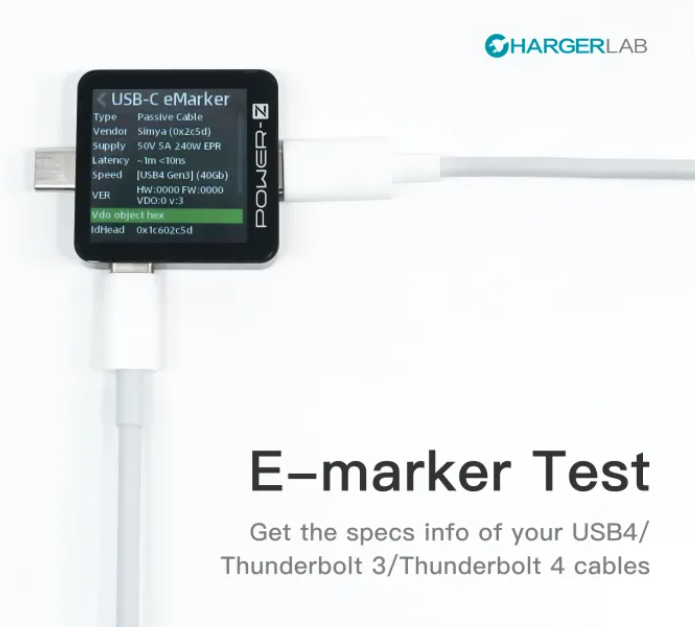

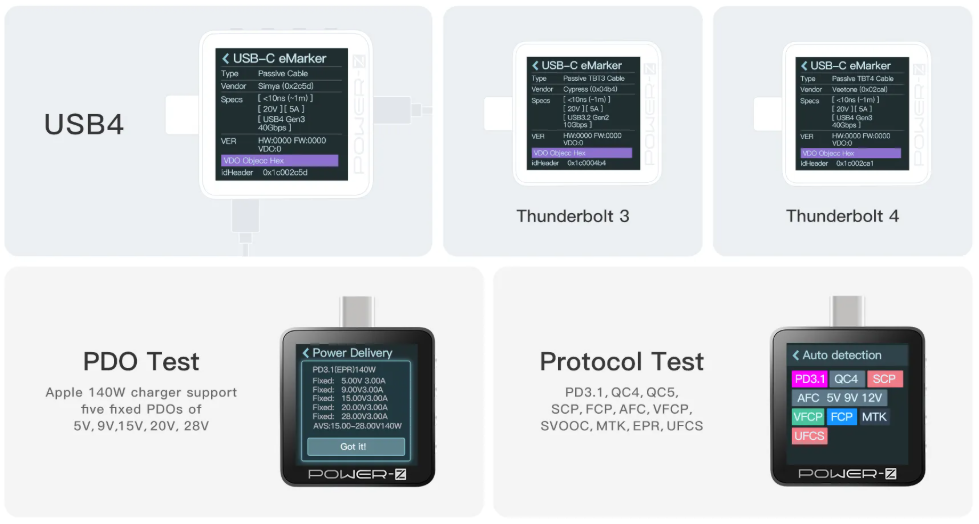

• Test E-marker: Odczyt parametrów kabli USB4, Thunderbolt 3, Thunderbolt 4
• Test PDO: Analiza profili napięciowych ładowarek (w tym Apple 140W)

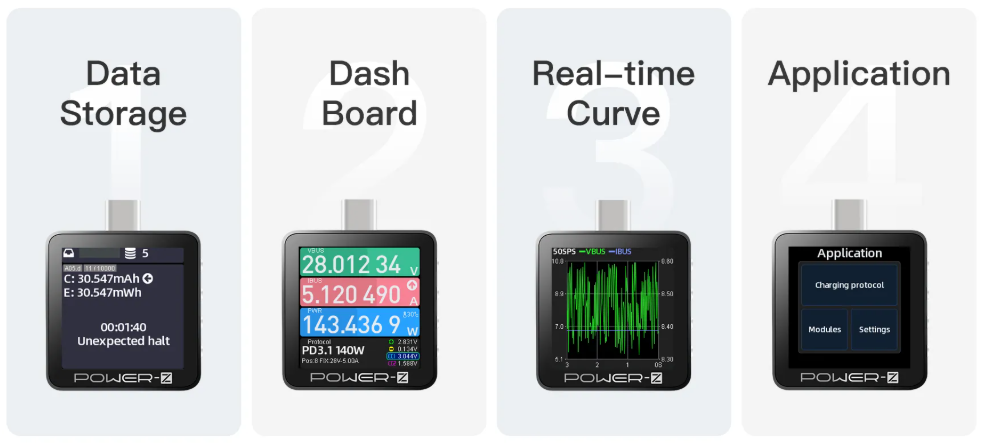

• Pamięć wewnętrzna: 4MB Flash (do zapisu danych pomiarowych offline)
• Wymiary: 36.5 x 35.5 x 8.7 mm
• Waga: 16.5 g

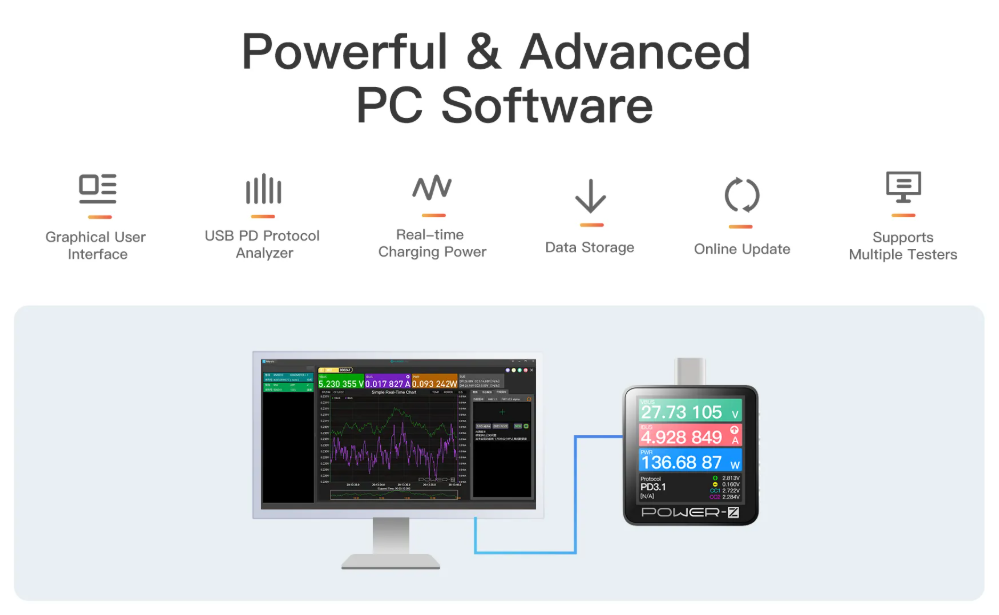

• Oprogramowanie PC: Analiza protokołów, wykresy V/A/W w czasie rzeczywistym, aktualizacje online
• Rejestracja danych: Możliwość pobrania do 10 milionów próbek danych do PC
• Odświeżony UI o wysokim kontraście
• Automatyczny obrót ekranu
• Język menu: Angielski, Chiński
