Kontroler regulator ładowania akumulatorów 6V - 60V do 30A

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: BTE-690

Kod producenta: XY-L30A

Stan magazynowy:

Stan produktu: Nowy

Cena: 52,00 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Kontroler regulator ładowania akumulatorów 6V - 60V
mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V BTE-690 XY-L30A
Moduł sterujący ładowaniem akumulatorów przeznaczony jest do monitorowania i odłączania źródła napięcia ładowania podłączanego akumulatora. Układ umożliwia ustawienie dolnej oraz górnej wartości granicznej napięcia przy których ma następować włączanie lub wyłączanie ładowarki według potrzeby. Moduł przeznaczony jest dla akumulatorów 6-60V. Napięcie ładowania jest jednocześnie napięcie, zasilania modułu. Wbudowany wyświetlacz LCD pozwala na kontrolę napięcia oraz ustawianie parametrów. Dodatkowo możemy ustawić czas ładowania podłączanego akumulatora. Urządzenie posiada możliwość komunikacji z komputerem przez UART gdzie zdalnie możemy ustawić parametry oraz odczytać obecną wartość napięcia oraz pozostałe parametry pracy.
mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V BTE-690 XY-L30Amikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V BTE-690 XY-L30A
Moduł sterowania ładowaniem akumulatora 30A BTE-690
mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V


dane techniczne:
  • mikroprocesorowy sterownik - kontroler regulator ładowania akumulatorów
  • model XY-L30A
  • napięcie ładowania:
    ► 6V do 60V
    (źródło ładowania jest jednocześnie źródłem zasilania modułu)
  • maksymalny prąd ładowania: 30A
  • maksymalne obciążenie wyjść przekaźnika:
    30A/250V AC lub 30A 30V DC
  • wyświetlacz LCD
  • regulacja napięcia co 0,1V
  • dokładność wskazań woltomierza: +/- 0,1V
  • komunikacja UART
  • gniazda terminal block do przykręcenia przewodów
  • wymiary: 92 x 45 x 25 mm
mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V BTE-690 XY-L30Amikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V BTE-690 XY-L30A

Tryby pracy:

Oznaczenia parametrów:
dn : dolne napięcie graniczne
UP: górne napięcie graniczne
OP: czas ładowania

Sposób obliczenia procentowego naładowania:
naładowane% = napięcie akumulatora / (UP - dn)

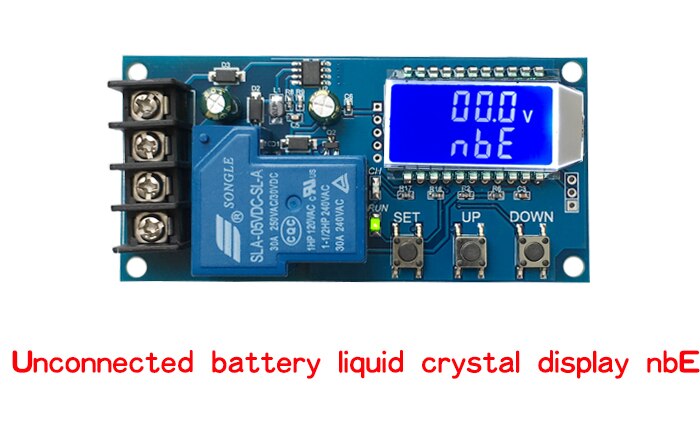

Jeżeli na wyświetlaczu widnieje nbe oznacza to że nie został podłączony akumulator.

  1. Tryb automatycznego ładowania:
    Ustawiając górne napięcie graniczne (UP) oraz dolne napięcie graniczne (dn) przekaźnik włącza się jeżeli napięcie na akumulatorze jest niższe niż dn. Następuje ładowanie akumulatora do osiągnięcia górnego napięcia granicznego. Następnie przekaźnik wyłącza się.

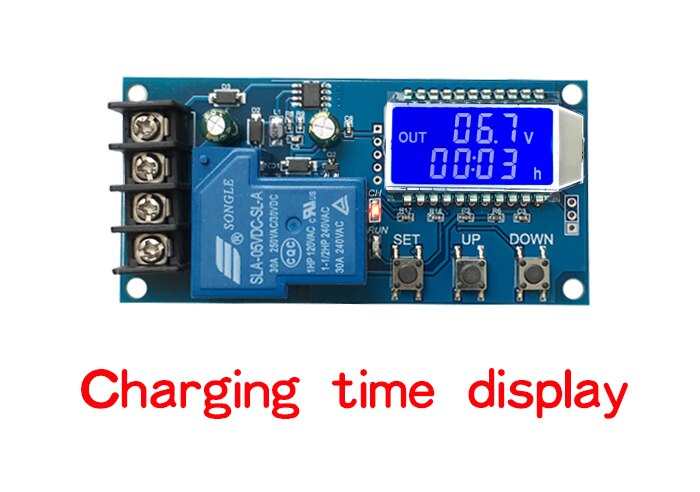

  2. Tryb ładowania czasowego:
    Żeby włączyć ten tryb parametr OP musi mieć ustawioną wartość. Przekaźnik włącza się i następuje ładowanie w przypadku gdy napięcie akumulatora jest niższe niż dolne napięcie graniczne dn. Przekaźnik wyłącza się gdy napięcie na akumulatorze osiągnie górne napięcie graniczne UP lub w przypadku gdy odliczanie zakończyło się. Jeżeli napięcie na akumulatorze jest niższe niż dn to przekaźnik będzie się włączał nawet jeżeli skończy się czas OP. Moduł automatycznie wyłączy funkcję sterowania czasem ładowania.

Komunikacja UART

Standard komunikacji:
Szybkość transmisji: 115200 bps
Bity danych: 8
Bit stopu: 1
Cyfra kontrolna: brak
Kontrola przepływu: brak

mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V BTE-690 XY-L30A

zdjęcia produktu:
mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V BTE-690 XY-L30A
mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V BTE-690 XY-L30A mikroprocesorowy sterownik - kontroler regulator do prostownika ładowania akumulatorów od 6V 12V 24V do 60V BTE-690 XY-L30A
