Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: BTE-778

Kod producenta: XH-M604

Stan magazynowy:

Stan produktu: Nowy

Cena: 55,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych
XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778
Moduł kontrolera - regulatora procesu ładowania z ochroną ładowania dla akumulatorów litowych i litowo- Kwasowo- ołowiowych.  Jak wiadomo stopień naładowania akumulatora można określić badając jego napięcie wyjściowe. Im wyższe napięcie tym wyższy stopień naładowania akumulatora. Oferowany moduł regulatora - kontrolera ładowania umożliwia sterowanie ładowarką (zasilaczem) w celu zachowania odpowiedniej pojemności akumulatora. Układ wyposażony w zabezpieczenie przeciw przeciążeniom. Moduł zasilany jest z ładowanego akumulatora. Urządzenie posiada wbudowany wyświetlacz informujący o aktualnym poziomie napięcia na akumulatorze. Moduł umożliwia ustawienie napięcia minimalnego oraz maksymalnego. Dodatkowo układ wyposażony jest w diodę LED informującą o załączeniu przekaźnika.
XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778
moduł kontrolera XH-M604 mikroprocesorowy cyfrowy regulator procesu ładowania akumulatorów 6V do 60V
mikroprocesorowy sterownik cyfrowy do prostownika lub łądowarki akumulatorów


dane techniczne:
  • moduł kontrolera XH-M604 - regulator procesu ładowania akumulatorów
  • napięcie wejściowe: 6V do 60V
  • błąd napięcia wyjściowego ± 0,1V
  • rozdzielczość: 0,1V
  • maksymalny obciążenie przekaźnika:
    30A 250VAC lub 30A 30VDC
    przekaźnik: SLA-05VDC-SL-A
  • wyświetlacz LED
  • dioda LED sygnalizująca załączenie przekaźnika
  • regulacja napięcia maksymalnego oraz minimalnego
  • przyciski sterujące
    ▶ START (nadruk 启动)
    STOP (nadruk 停止)
  • złącza terminal block do przykręcenia przewodów
  • profesjonalnie wykonana płytka drukowana PCB z metalizacją otworów
  • wymiary 81x54x22 mm

Sposób działania:
Gdy napięcie akumulatora spadnie poniżej napięcia minimalnego następuje załączenie przekaźnika (świeci czerwona dioda LED). Następnie po uzyskaniu napięcia maksymalnego następuje otwarcie przekaźnika, dioda LED gaśnie, a akumulator przestaje być ładowany.

Regulacja parametrów:

Napięcie minimalne: przyciśnij przycisk aby wyświetlić obecne napięcie rozpoczęcia ładowania, przytrzymaj przycisk przez 3s a wyświetlacz zacznie migać; za pomocą przycisków start i stop dostosuj wartość napięcia startowego

Napięcie maksymalne: przyciśnij przycisk aby wyświetlić obecne napięcie zakończenia ładowania, przytrzymaj przycisk przez 3s a wyświetlacz zacznie migać; za pomocą przycisków start i stop dostosuj wartość napięcia końcowego
Ustawienia fabryczne: przyciśnij jednocześnie oba przyciski, kiedy na wyświetlaczu pojawi się „888” przywracanie powiodło się
XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778
Sposób podłączenia:
Na poniższych rysunkach schematycznie zaproponowano sposób podłączenia modułu kontroli procesu ładowania. Wejściowe napięcie - źródło ładowania silnik prądu stałego, ogniwo słoneczne, fotowoltaika, panel słoneczny, solarny lub ładowarkę sieciową podłaczamy do wejścia modułu. Wyjście bezpośrednio do ładowanego akumulatora. Bezwzględnie należy zachować odpowiednią polaryzację. Na zdjęciach czerwona linia to plus napięcia, a czarna minus.

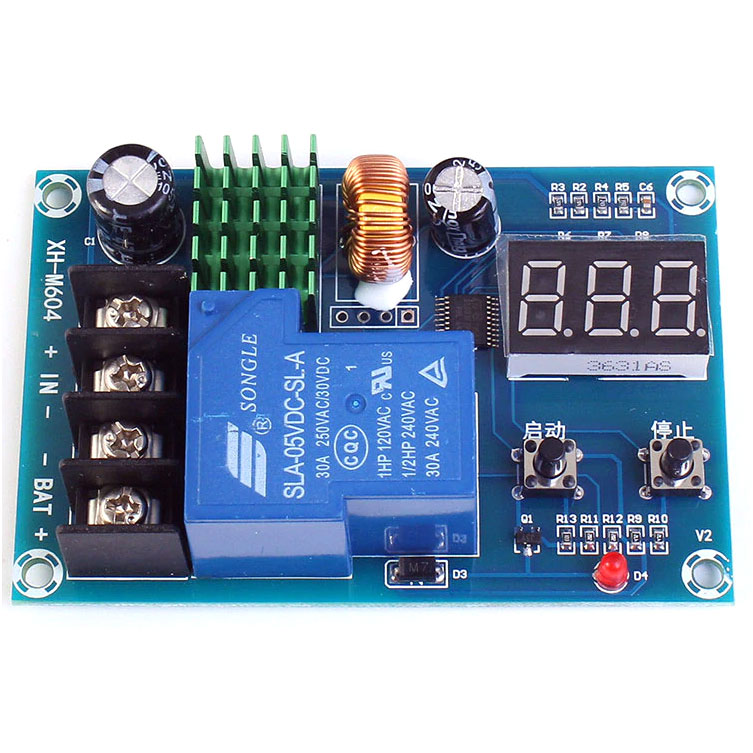

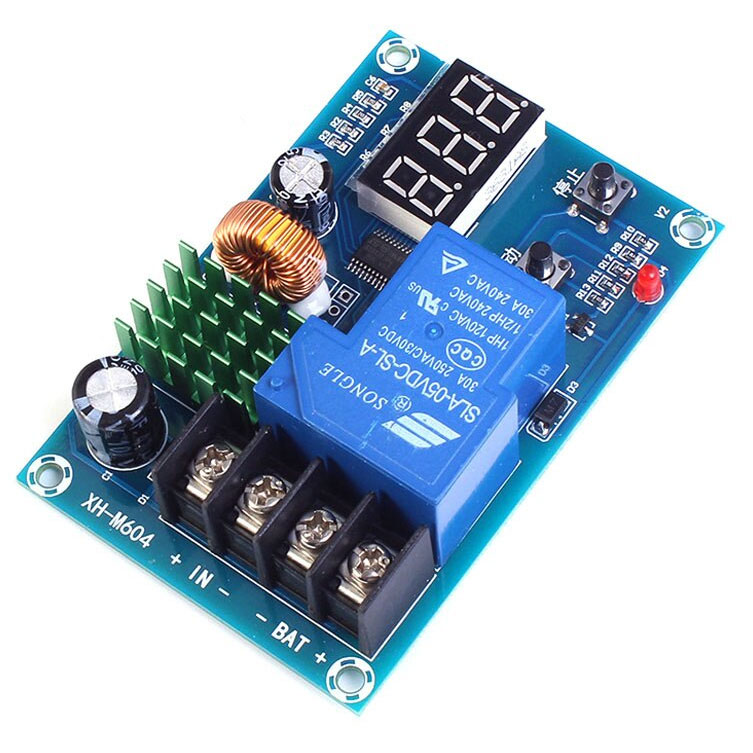

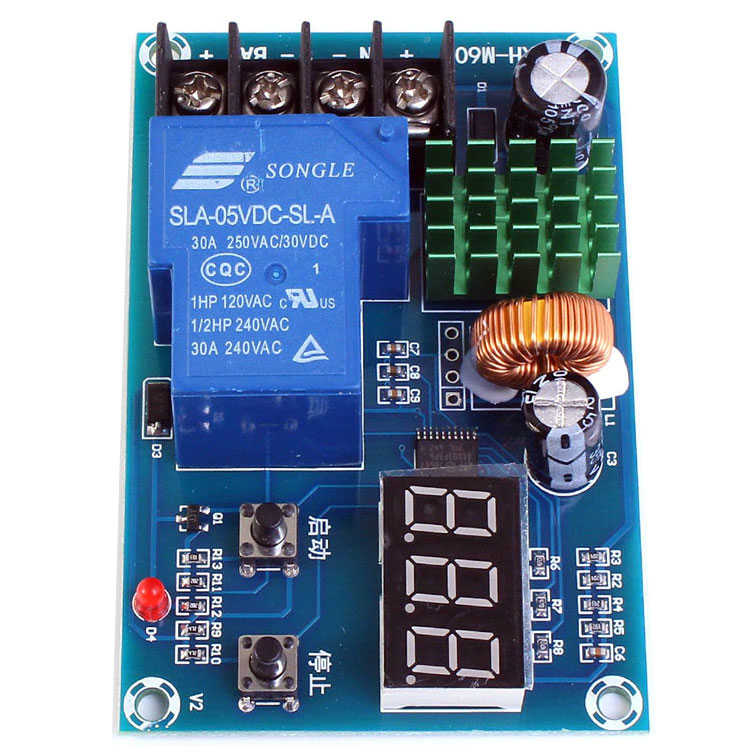

zdjęcia produktu:
XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778
XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778 XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778XH-M604 Kontroler regulator ładowania akumulatorów 6V - 60V litowych i litowo- kwasowo- ołowiowych BTE-778
