LA5016 analizator stanów logicznych 16 kanałowy 500MHz Kingst

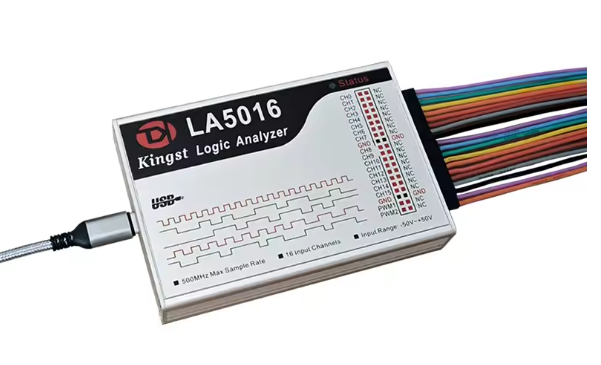

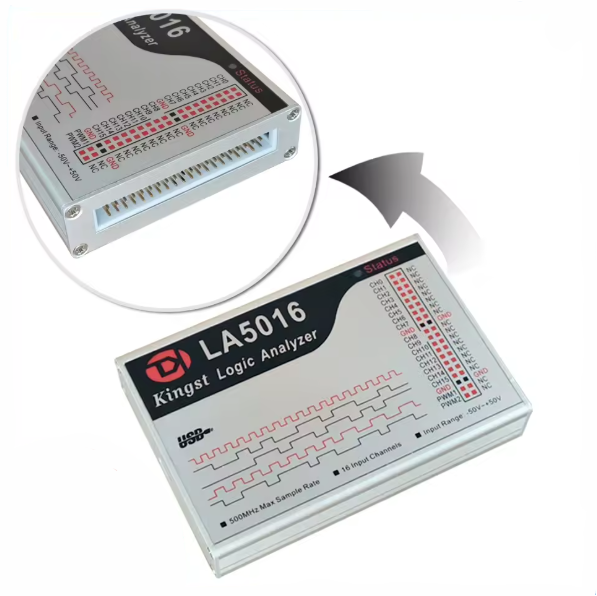

Analizator stanów logicznych Kingst LA5016 to wysoce wydajne urządzenie pomiarowe przeznaczone do precyzyjnej rejestracji i analizy sygnałów cyfrowych w zaawansowanych układach elektronicznych. Narzędzie rejestruje stany logiczne na 16 niezależnych kanałach jednocześnie, oferując maksymalną częstotliwość próbkowania na poziomie 500 MHz. Sprzęt ten jest optymalnym rozwiązaniem podczas diagnozowania komunikacji mikrokontrolerów, testowania systemów wbudowanych oraz analizy złożonych przebiegów cyfrowych. Kompaktowa obudowa skrywa zaawansowaną architekturę wyposażoną w pamięć sprzętową o pojemności 2G bitów. Budowa urządzenia gwarantuje sprzętową głębokość próbkowania do 100M próbek, co pozwala na długotrwałą rejestrację szybkich sygnałów z minimalną szerokością impulsu rzędu 6.25 ns.

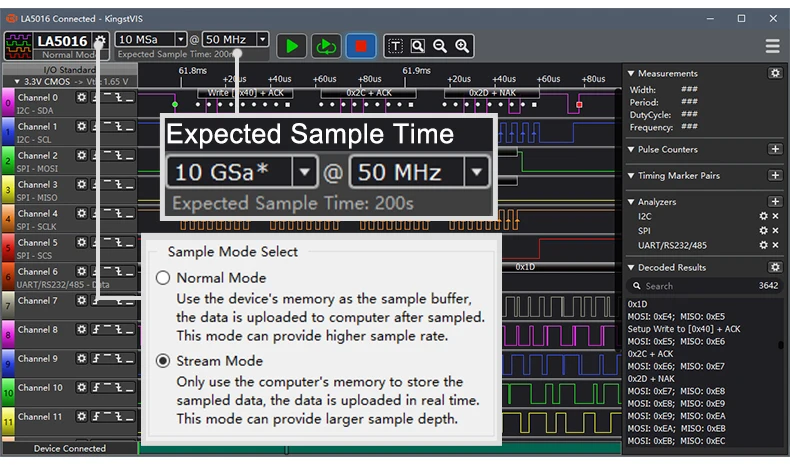

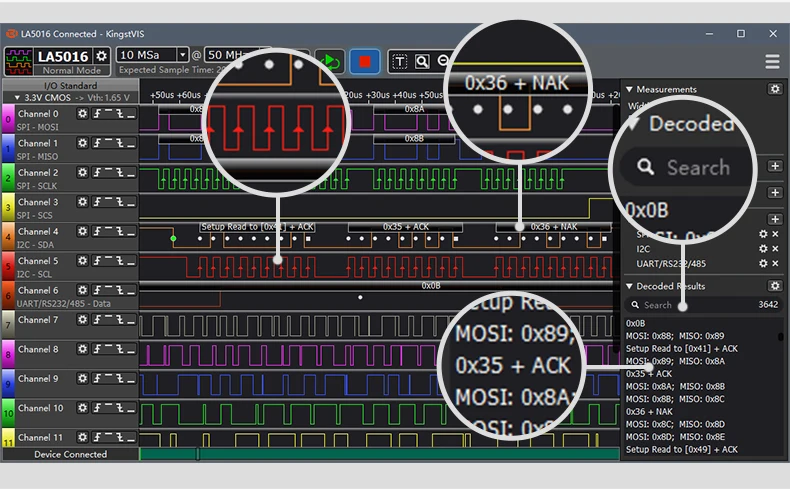

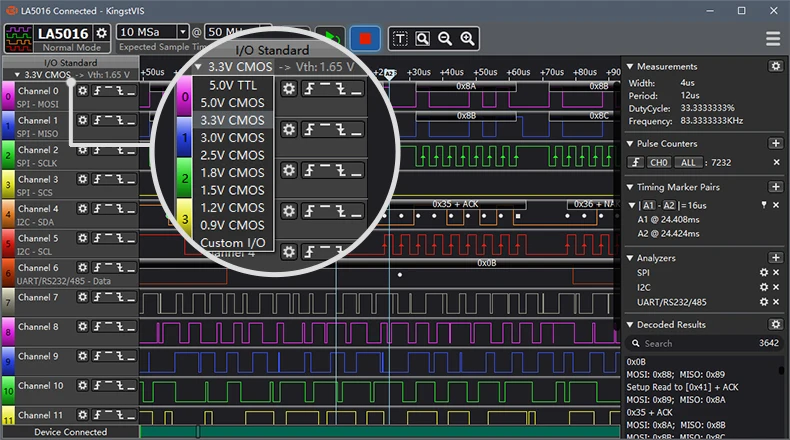

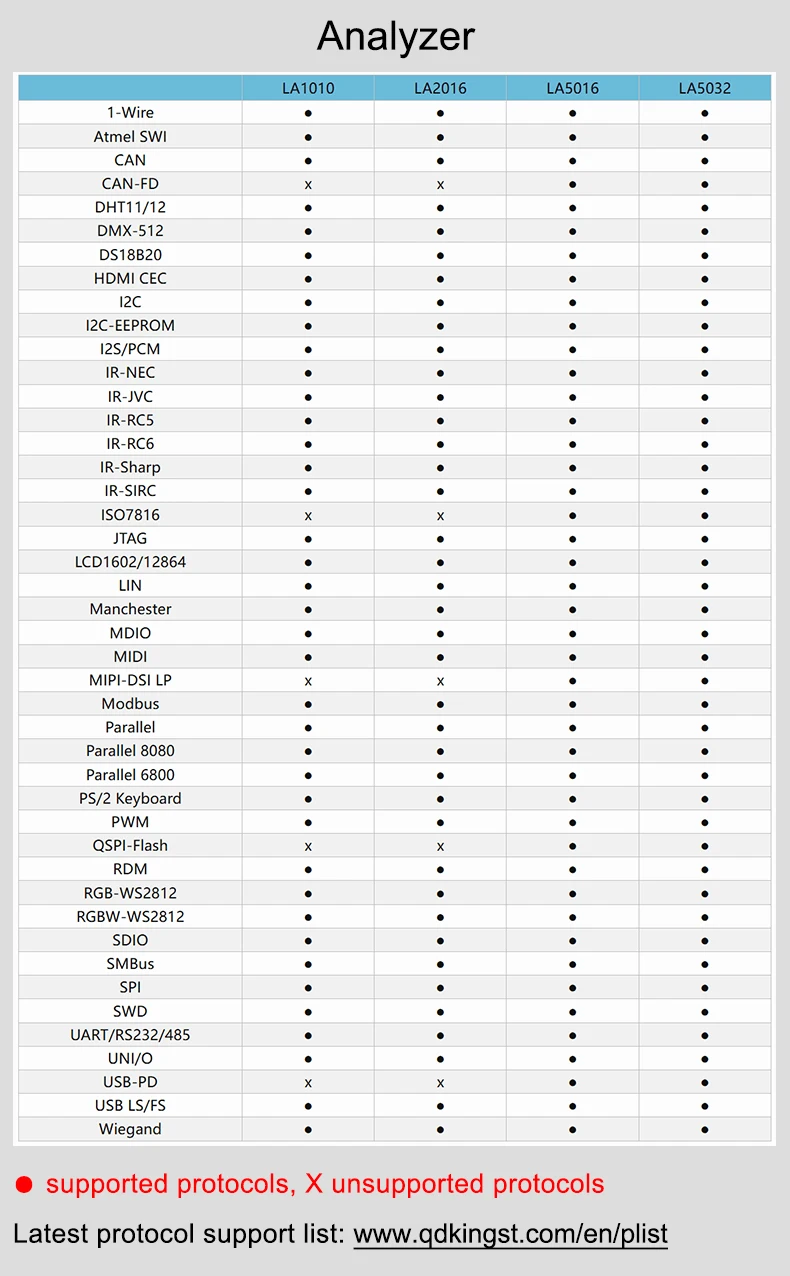

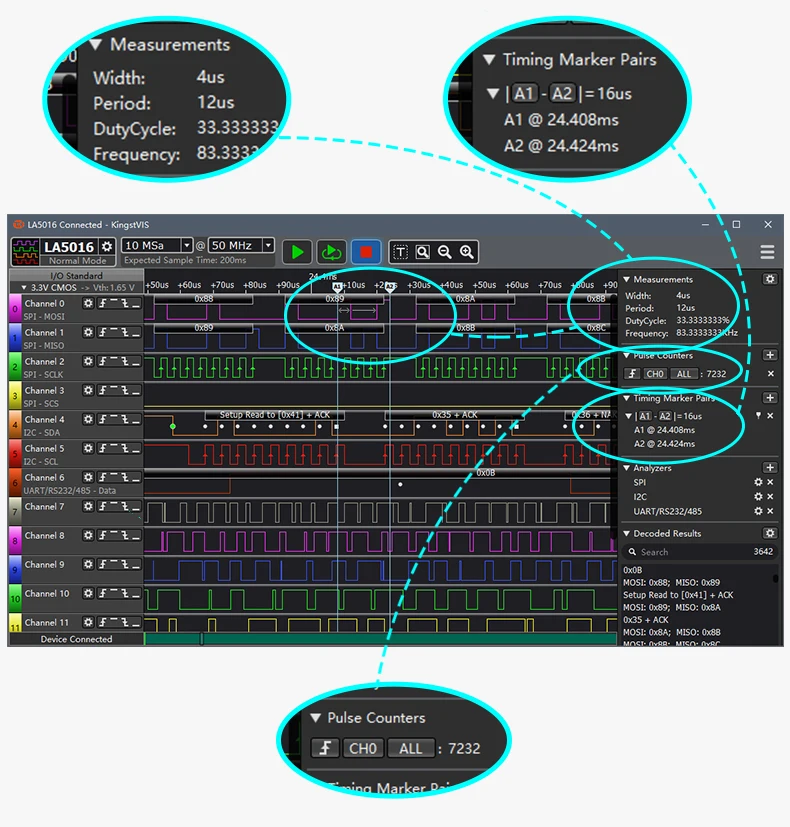

Model LA5016 współpracuje z dedykowanym oprogramowaniem KingstVIS, które umożliwia intuicyjne i szybkie dekodowanie popularnych protokołów komunikacyjnych. Oprogramowanie to daje rozbudowane możliwości płynnej konfiguracji progów napięciowych w zakresie od -4 V do +4 V. Użytkownicy mogą korzystać z trybu Normal Mode do bezpośredniego zapisu w pamięci sprzętowej oraz trybu Stream Mode do ciągłego przesyłania danych w czasie rzeczywistym na dysk komputera. Urządzenie natywnie wspiera eksport zebranych logów do uniwersalnego formatu CSV. Ergonomiczna konstrukcja obudowy o wymiarach 108 mm x 74 mm x 20 mm zapewnia wysoką stabilność pracy oraz niezwykłą mobilność na każdym stanowisku warsztatowym i laboratoryjnym.


Kluczowa specyfikacja

• - Marka: Kingst
• - Model: LA5016
• - Liczba kanałów: 16
• - Maksymalna częstotliwość próbkowania: 500 MHz
• - Najszybszy sygnał cyfrowy: 80 MHz
• - Minimalna szerokość impulsu: 6.25 ns
• - Rozmiar pamięci sprzętowej: 2G bitów
• - Zasięg napięcia progowego: od -4 V do +4 V
• - Sprzętowa głębokość próbkowania: 100M Sas
• - Obsługa trybów: Normal Mode, Stream Mode

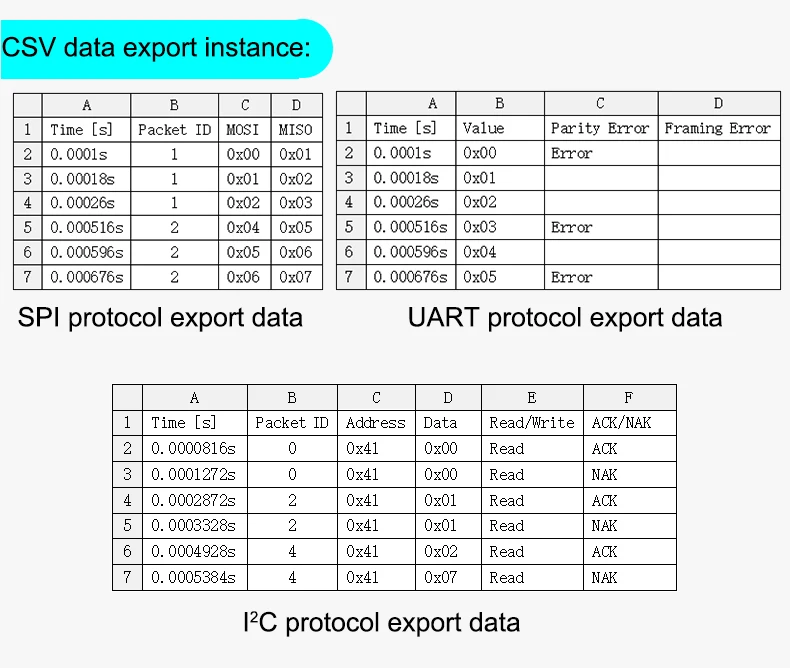

• - Funkcja eksportu danych CSV

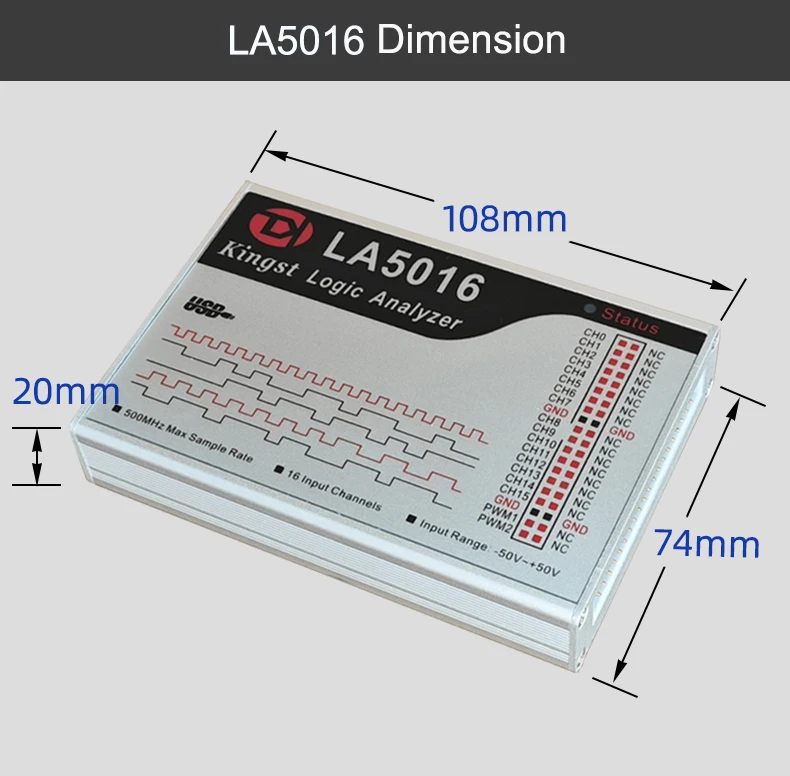

• - Wymiary: 108 x 74 x 20 mm



Model produktu	LA1010	LA2016	LA5016	LA5032
Liczba kanałów	16	16	16	32
Maksymalna częstotliwość próbkowania	100M@3CH 50M@6CH 32M@9CH 16M@16CH	200M@16CH	500M@16CH	500M@32CH
Najszybszy sygnał cyfrowy	20MHz	40MHz	80MHz	80MHz
Minimalna szerokość impulsu	20ns	12.5ns	6.25ns	6.25ns
Rozmiar pamięci sprzętowej	--	1G bits	2G bits	4G bits
Sprzętowa głębokość próbkowania (gwarantowana)	--	50M Sas	100M Sas	100M Sas
Maksymalna głębokość kompresji (niegwarantowana)	10G Sas	10G Sas	10G Sas	10G Sas
Napięcia progowe	-4V ~ +4V	-4V ~ +4V	-4V ~ +4V	-4V ~ +4V

Dodatkowa dokumentacja techniczna:


Instrukcja obsługi

Oprogramowanie:


KingstVIS

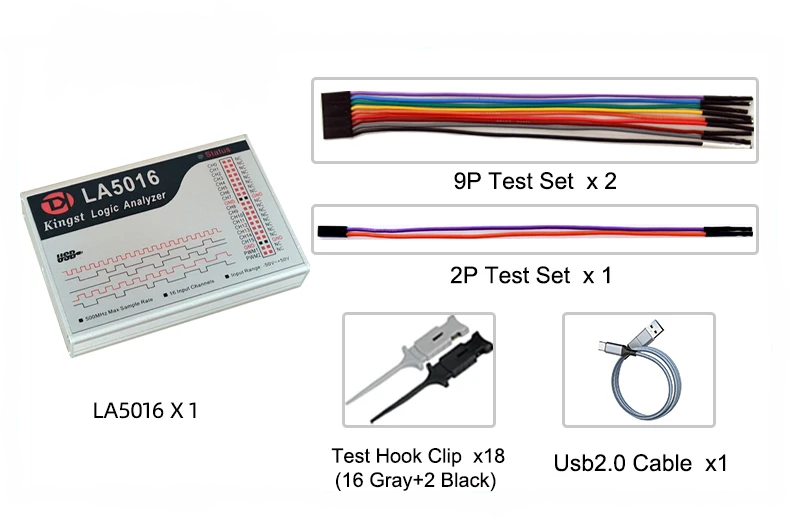

Zestaw zawiera - 1 x Analizator stanów logicznych Kingst LA5016 - 1 x Przewód zasilający i transmisyjny USB - 1 x Zestaw wielokolorowych przewodów pomiarowych - 1 x Zestaw klipsów pomiarowych - 1 x Oryginalne opakowanie
