Próbnik stanów logicznych
BTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test pen

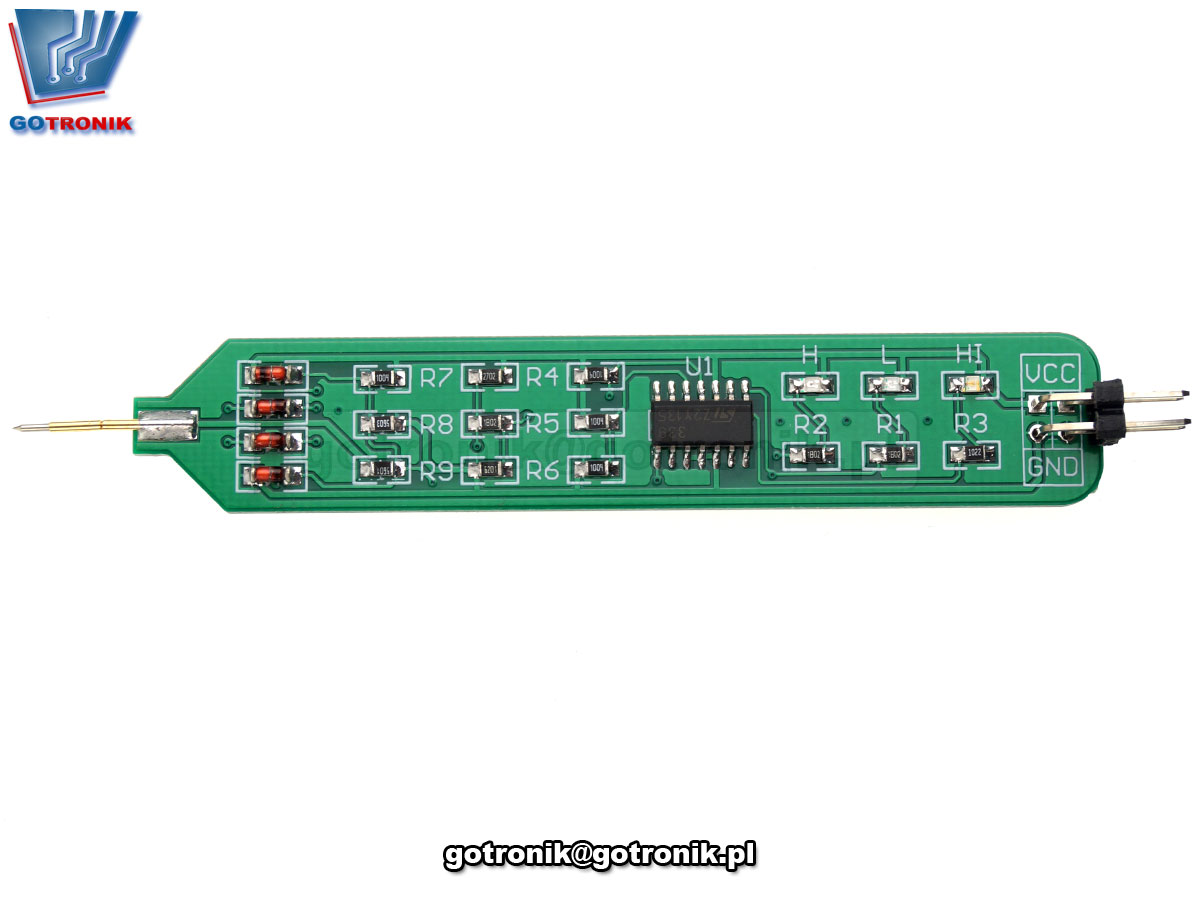

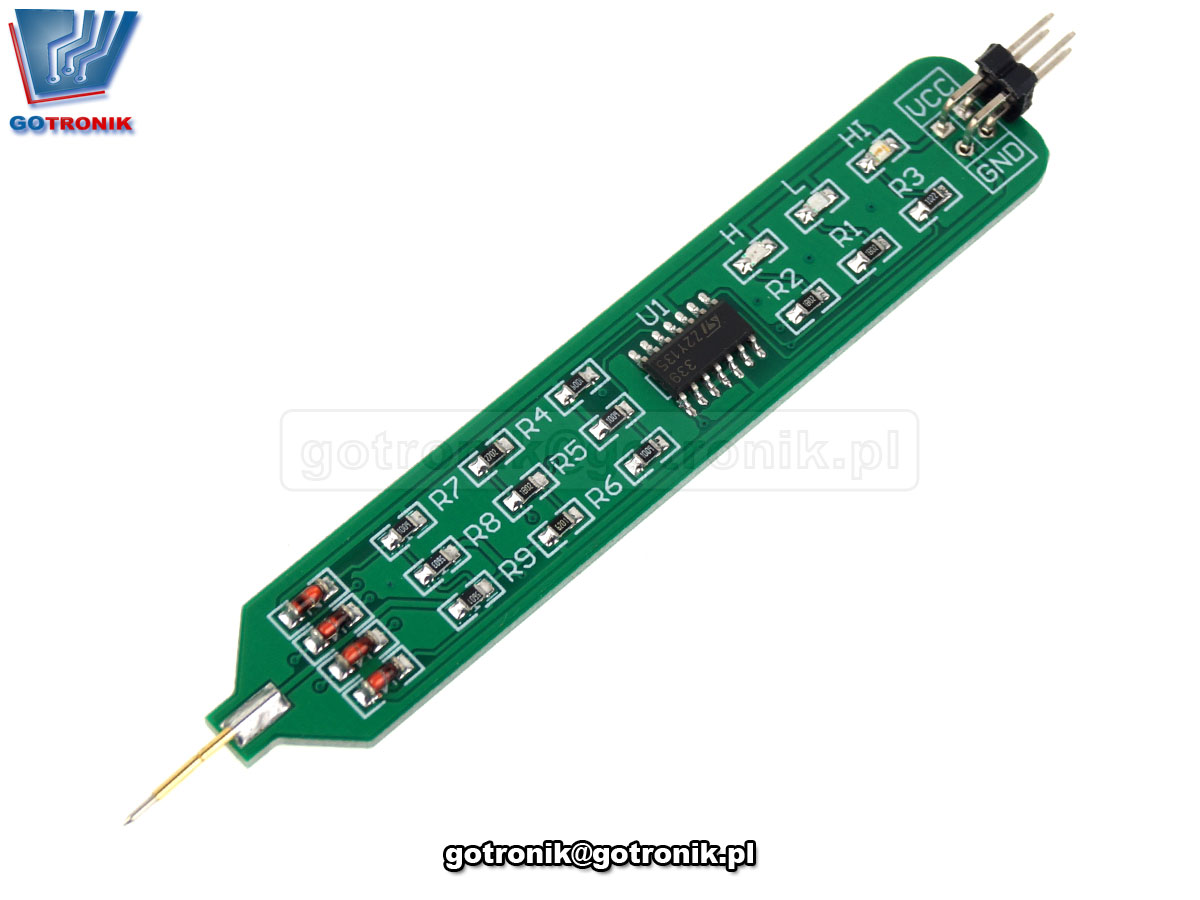

Prosta i poręczna sonda do wykrywania poziomu stanu logicznego w cyfrowych układach elektronicznych. Próbnik ma małe wymiary zewnętrzne i pozwala na szybkie zbadanie stanu logicznego praktycznie w dowolnym miejscu na płytce drukowanej obwodu elektronicznego. Wystarczy tylko końcówkę pomiarową w postaci igły przyłożyć w miejsce wyprowadzenia elektrycznego. Występujący w danym miejscu stan logiczny zostanie wyświetlony poprzez zapalenie się odpowiedniej diody LED. Obsługiwane poziomy logiczne dla zakresu napięć TTL.

BTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test penBTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test penBTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test pen

dane techniczne:
  • próbnik stanów logicznych - próbnik poziomów logicznych - logic test pen
  • napięcia zasilania: 5V lub 3,3V
  • sygnalizacja stanu logicznego przy pomocy diod LED:
    ► H - High sygnalizacja stanu wysokiego "1"- dioda LED czerwona
    ► L - Low sygnalizacja stanu niskiego "0" - dioda LED zielona
    ► HI - High Impedance sygnalizacja stanu wysokiej impedancji - dioda LED niebieska
  • zakresy detekcji stanów logicznych:
    ► napięcie zasilania 5V: 0V< low level <0.6V | 0.6< high resistance <2.4V  2.4V< high level
    ► napięcie zasilania 3,3V: 0V< low level <0.39V | 0.39< high resistance <1.49V | 1.49V< high level
  • zakończenie sonda igłowa

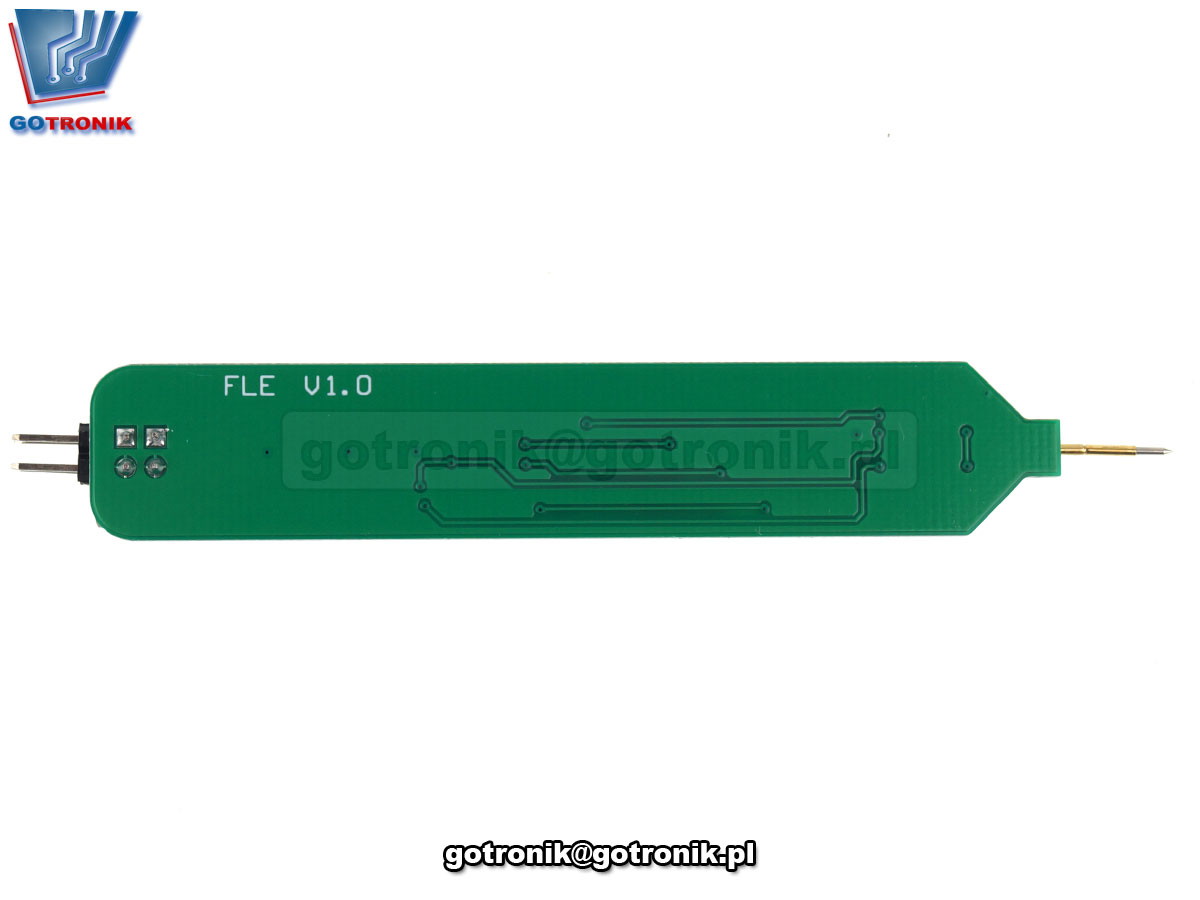

  • płytka drukowana dwustronna z metalizacją otworów
  • małe i kompaktowe wymiary niewiele większe od długopisu
  • wymiary: 102mm x 15mm
BTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test pen
BTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test pen
BTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test pen BTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test penBTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test penBTE-669 próbnik stanów logicznych - próbnik poziomów logicznych - logic test pen
