Linijka świetlna LED LM3914
* ZESTAW DO SAMODZIELNEGO MONTAŻU kit/diy *
BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914
Prosty zestaw do samodzielnego montażu umożliwiający zbudowanie wskaźnika napięcia np. do kontroli stanu naładowania akumulatora lub ogniwa. Układ zbudowany jest na scalaku LM319.

BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914

prezentacja video montaż:
dane techniczne:
  • zestaw do samodzielnego montażu typu: KIT/DIY
  • po zmontowaniu wskaźnik napięcia - linijka świetlana LED
  • układ scalony LM3914 w obudowie DIP
  • wskaźnik składający się z 10 diod LED
  • kolor LED: NIEBIESKI
  • potencjometr 1 do regulacji dolnej wartości napięcia
  • potencjometr 2 do regulacji górnej wartości napięcia
  • wskaźnik zasilany bezpośrednio z mierzonego źródła napięcia
  • przycisk uruchamiający pomiar
  • pobór prądu: od 4mA do 42mA
    w zależności od liczby świecących segmentów LED
  • zakres pomiaru napięć: 2,4V do 20V
  • wymiary płytki drukowanej: 45 x 14mm
prezentacja video działanie:
- już wkrótce zapraszamy -

ocena stopnia trudności:
  • płytki PCB dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - TAK
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: TAK
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia: TAk - należy ustawić napięcia graniczne
  • zestaw do samodzielnego montażu tzw. KIT, DIY.
  • ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

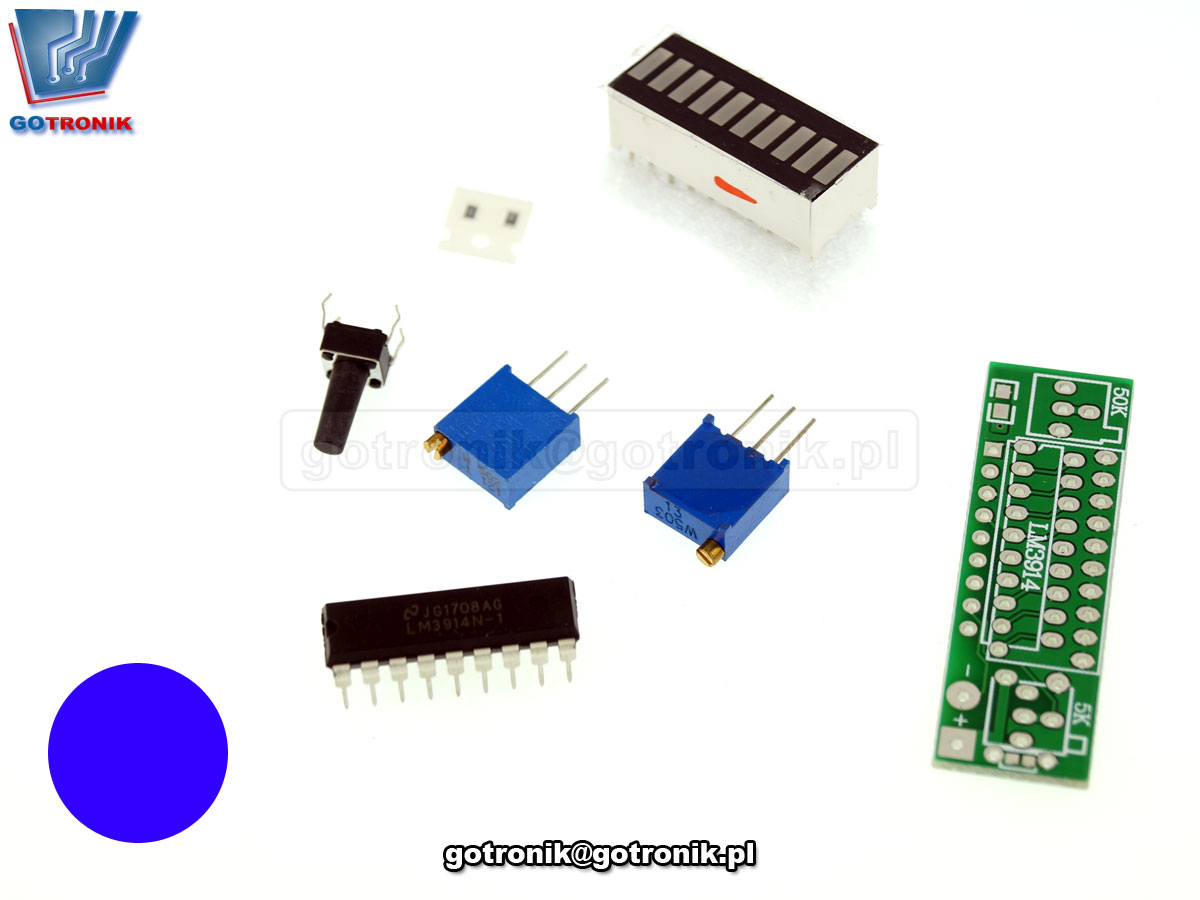

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.


zdjęcie zmontowanego zestawu (poglądowe zdjęcie):
BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914

prezentacja video montaż wersja 2:
zdjęcia:
BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914BTE-700 wskaźnik napięcia - linijka świetlana LED LM3914
