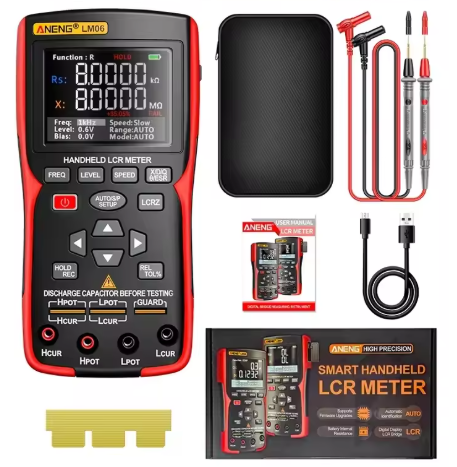

LM06 cyfrowy ręczny mostek LCR 100kHz 20MΩ ANENG

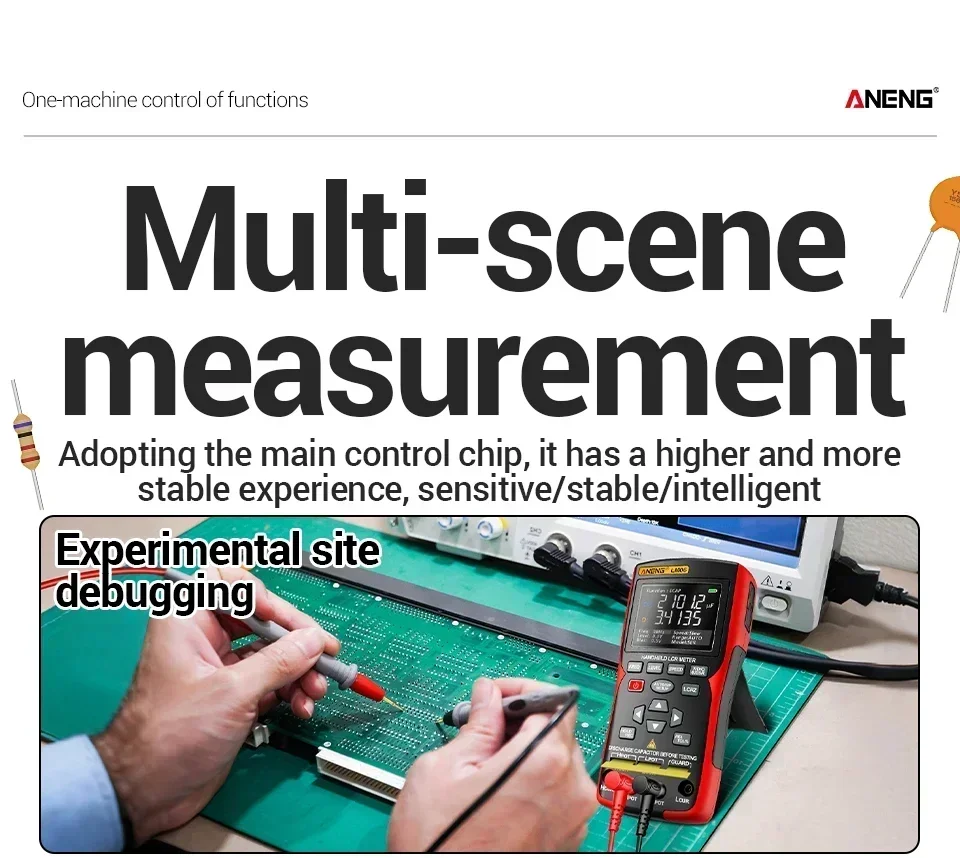

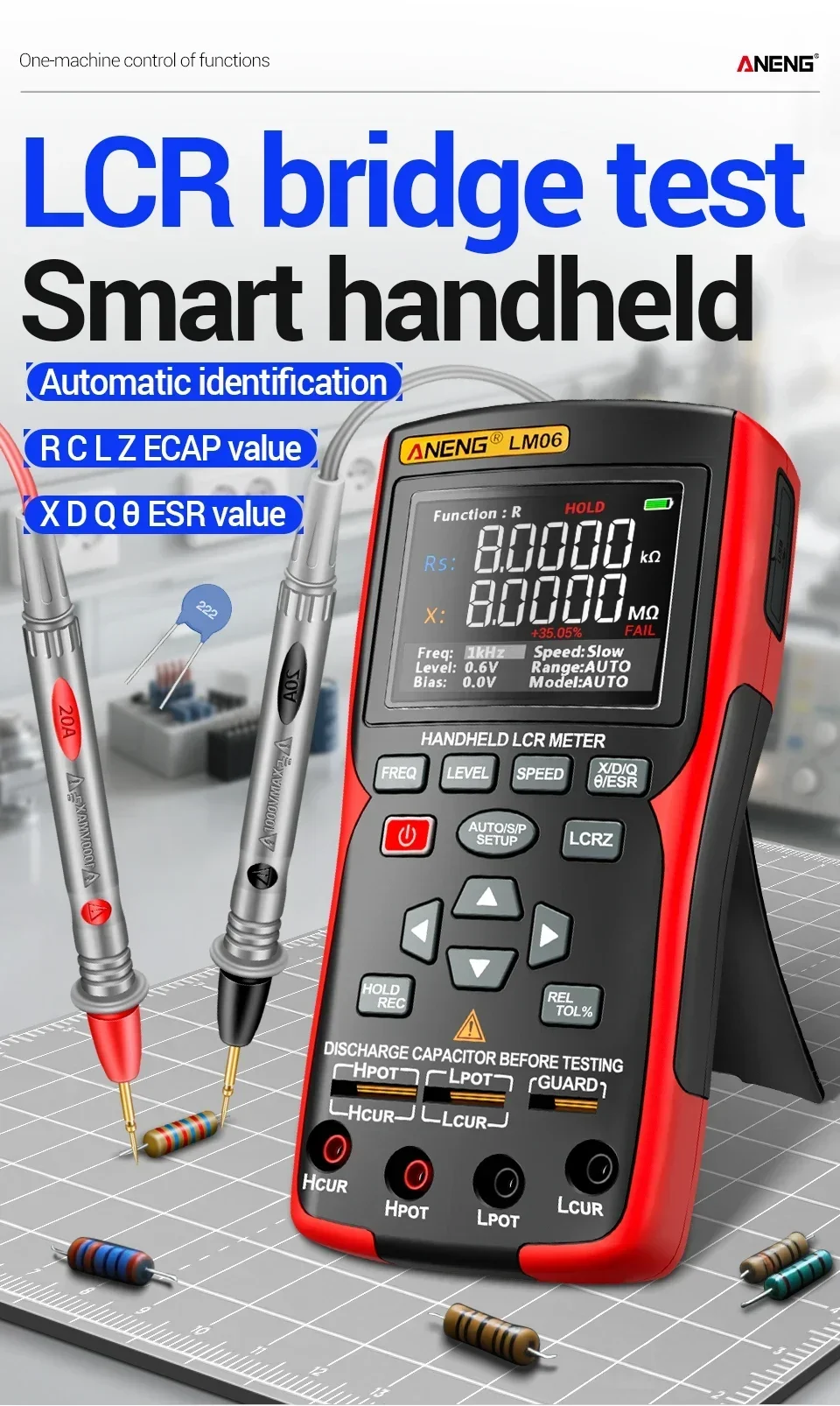

Ręczny miernik cyfrowy mostek LCR ANENG LM06 to zaawansowane urządzenie pomiarowe zaprojektowane dla elektroników, serwisantów oraz inżynierów. Produkt ten służy do precyzyjnego pomiaru głównych parametrów elementów elektronicznych, takich jak rezystancja, pojemność, indukcyjność oraz impedancja. Urządzenie pozwala na przeprowadzenie automatycznej identyfikacji badanych podzespołów, co znacząco usprawnia proces diagnozy i naprawy skomplikowanych układów. Miernik wykorzystuje różnorodne częstotliwości testowe w szerokim zakresie aż do 100 kHz oraz regulowane poziomy napięcia testowego. Narzędzie oferuje również możliwość pomiaru parametrów pomocniczych, w tym współczynnika dobroci, kąta fazowego, straty oraz zastępczej rezystancji szeregowej. Kompaktowa budowa sprawia, że jest to idealne rozwiązanie zarówno do pracy stacjonarnej w laboratorium, jak i w terenie przy serwisowaniu maszyn.



Konstrukcja modelu LM06 opiera się na wytrzymałej obudowie wykonanej z wysokiej jakości tworzyw ABS i TPE, zapewniającej optymalną ochronę przed uszkodzeniami mechanicznymi i pewny chwyt. Na panelu przednim znajduje się wyraźny, kolorowy wyświetlacz TFT o przekątnej 2,8 cala z regulacją jasności, który prezentuje czytelne wyniki pomiarów w każdych warunkach oświetleniowych. Urządzenie obsługuje pomiary w układzie szeregowym i równoległym, a także umożliwia kalibrację zwarciową i rozwarciową w celu zachowania najwyższej dokładności na poziomie 0,3%. Zasilanie realizowane jest za pomocą wbudowanego, wydajnego akumulatora litowego o pojemności 2000 mAh, pozwalającego na wielogodzinną pracę bez konieczności częstego ładowania. Miernik wyposażono w funkcję zatrzymania danych, tryb rejestracji, alarm dźwiękowy oraz funkcję automatycznego wyłączania oszczędzającą energię.


Kluczowa specyfikacja

• - Marka: ANENG
• - Model: LM06
• - Główne funkcje pomiarowe:

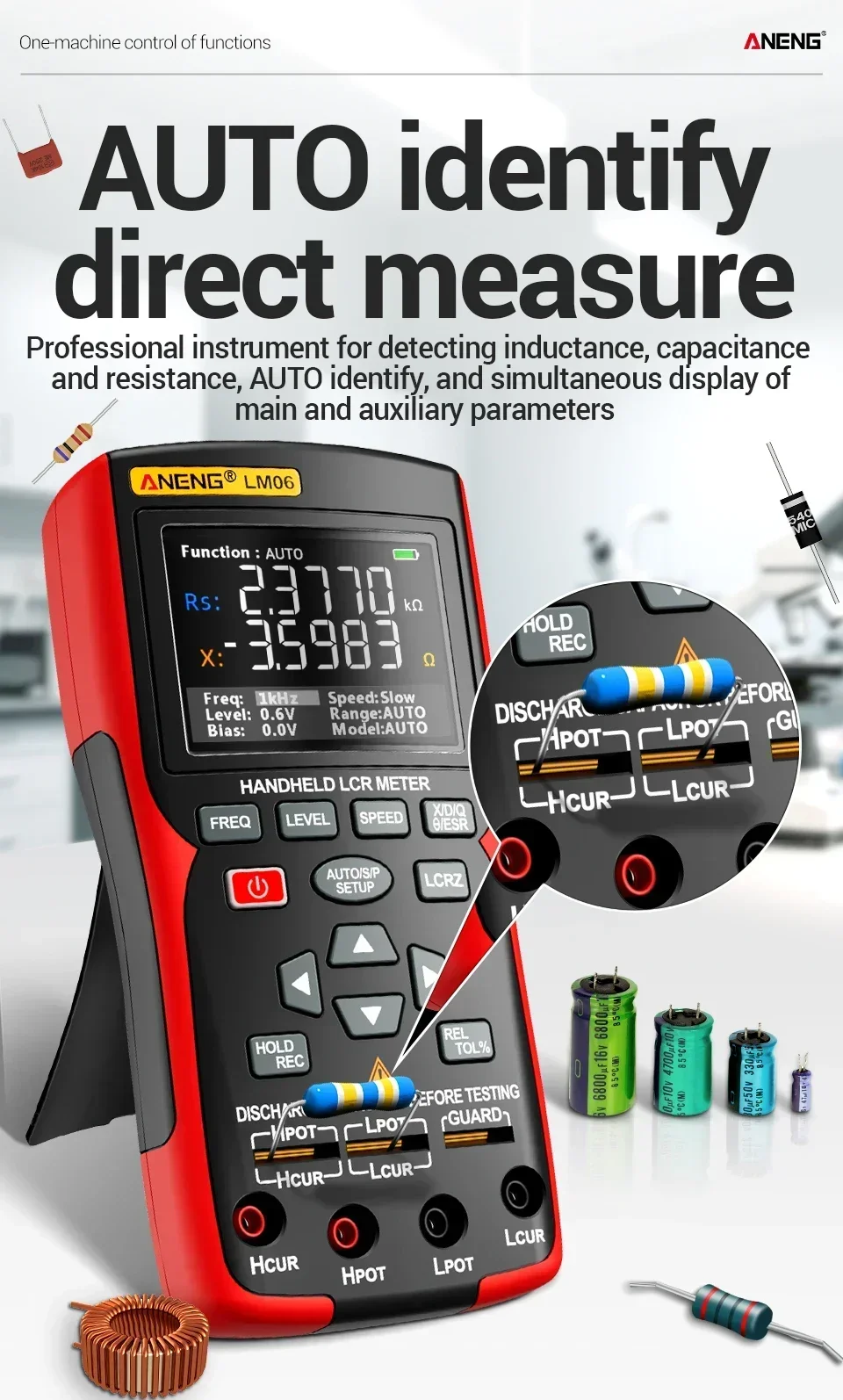

•   = automatyczna identyfikacja elementów pomiarowych AUTO
•   = pomiar indukcyjności L
•   = pomiar pojemności C
•   = pomiar rezystancji R
•   = pomiar impedancji Z

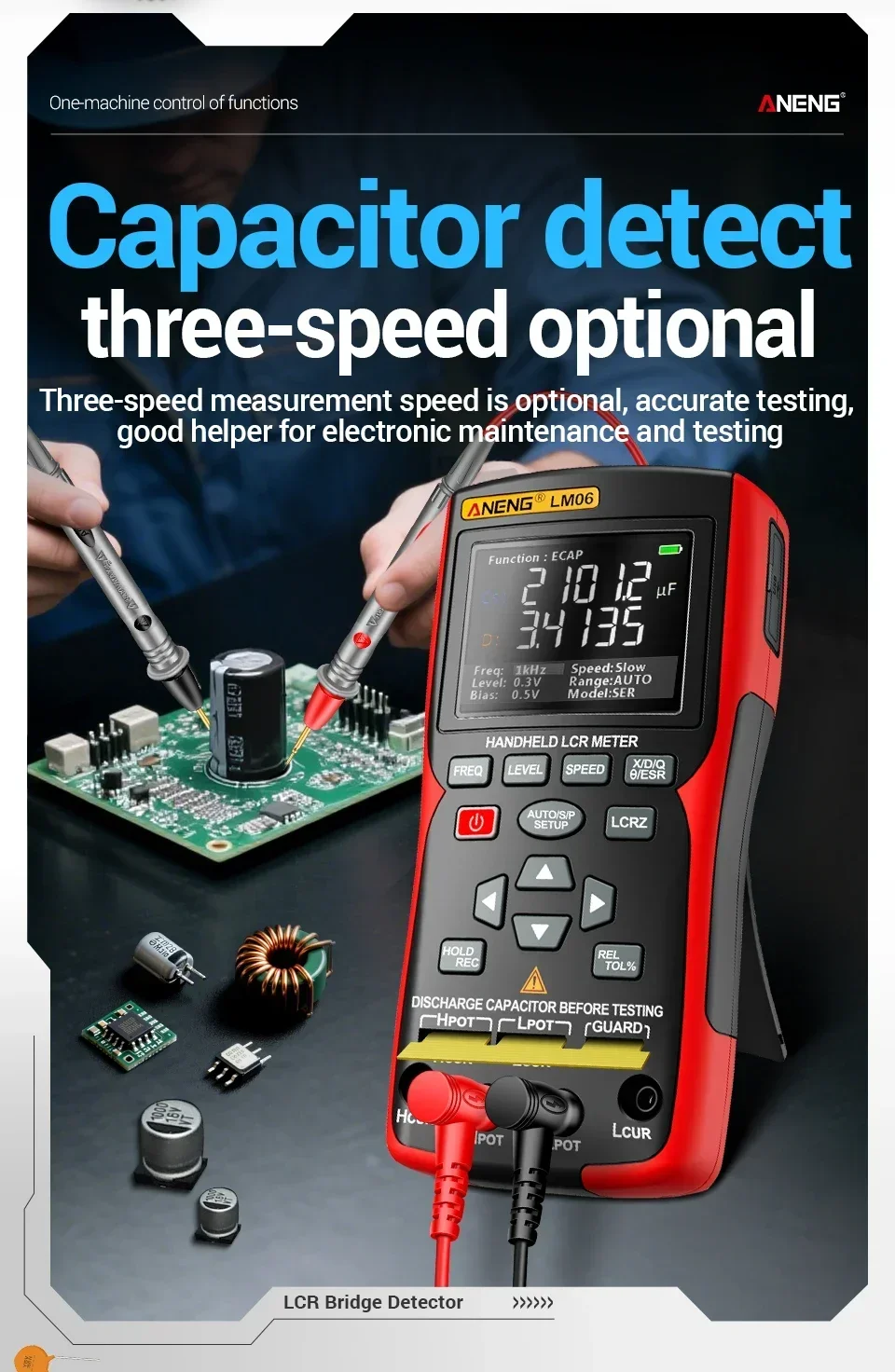

•   = pomiar kondensatorów elektrolitycznych ECAP

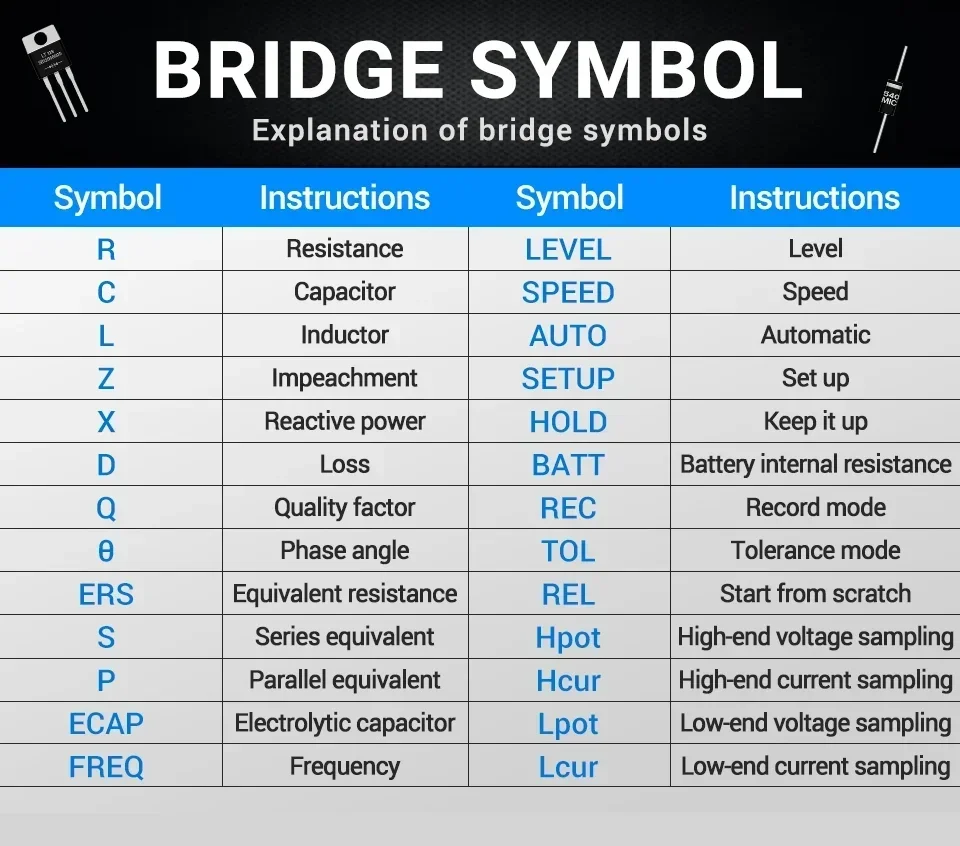

• - Pomiar parametrów pomocniczych:
•   = moc bierna X
•   = współczynnik strat D
•   = współczynnik dobroci Q
•   = kąt fazowy θ
•   = zastępcza rezystancja szeregowa ESR
• - Wybór modelu układu zastępczego: automatyczny, szeregowy, równoległy
• - Zakres pomiaru indukcyjności: 0 ~ 100 H
• - Zakres pomiaru pojemności: 0 ~ 100000 uF
• - Zakres pomiaru rezystancji: 0 ~ 20 MΩ
• - Dostępne częstotliwości testowe FREQ: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• - Poziomy sygnału testowego LEVEL: 0.1 V, 0.3 V, 0.6 V

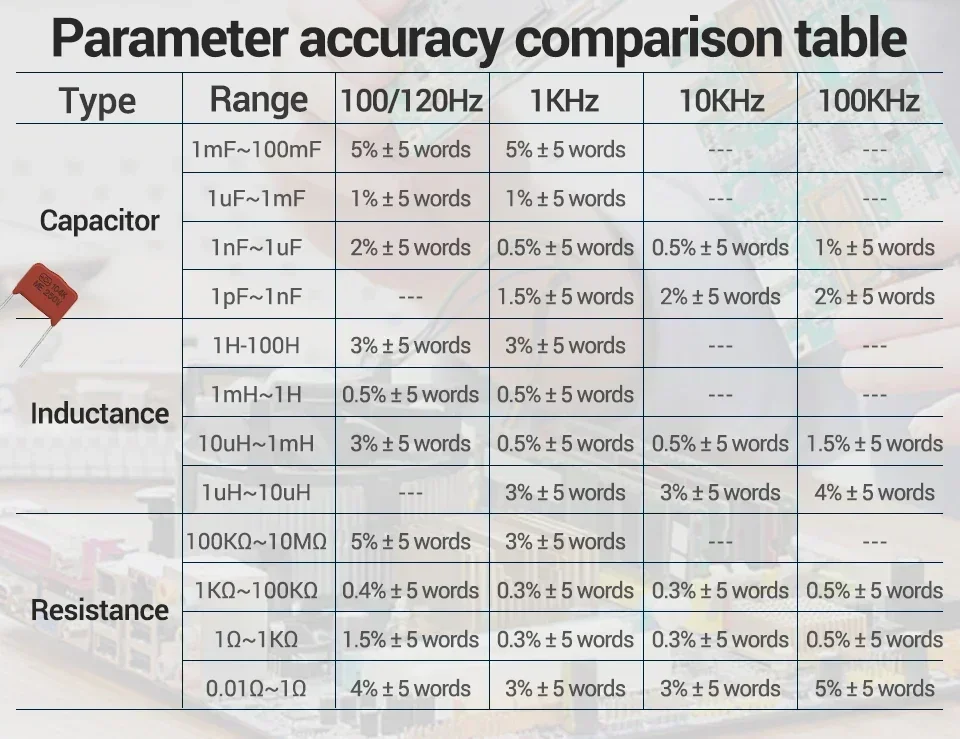

• - Najwyższa dokładność bazowa pomiaru: 0.3%
• - Prędkości pomiarowe SPEED: wolna, średnia, szybka
• - Regulowana częstotliwość próbkowania
• - Impedancja wyjściowa: 100 Ω
• - Kalibracja mostka pomiarowego: stan zwarcia oraz stan rozwarcia
• - Funkcja zatrzymania danych na wyświetlaczu HOLD
• - Funkcja pomiaru względnego REL wraz z zerowaniem bazy głównego parametru
• - Tryb pomiaru tolerancji komparatora TOL%
• - Tryb rejestracji danych pomiarowych REC

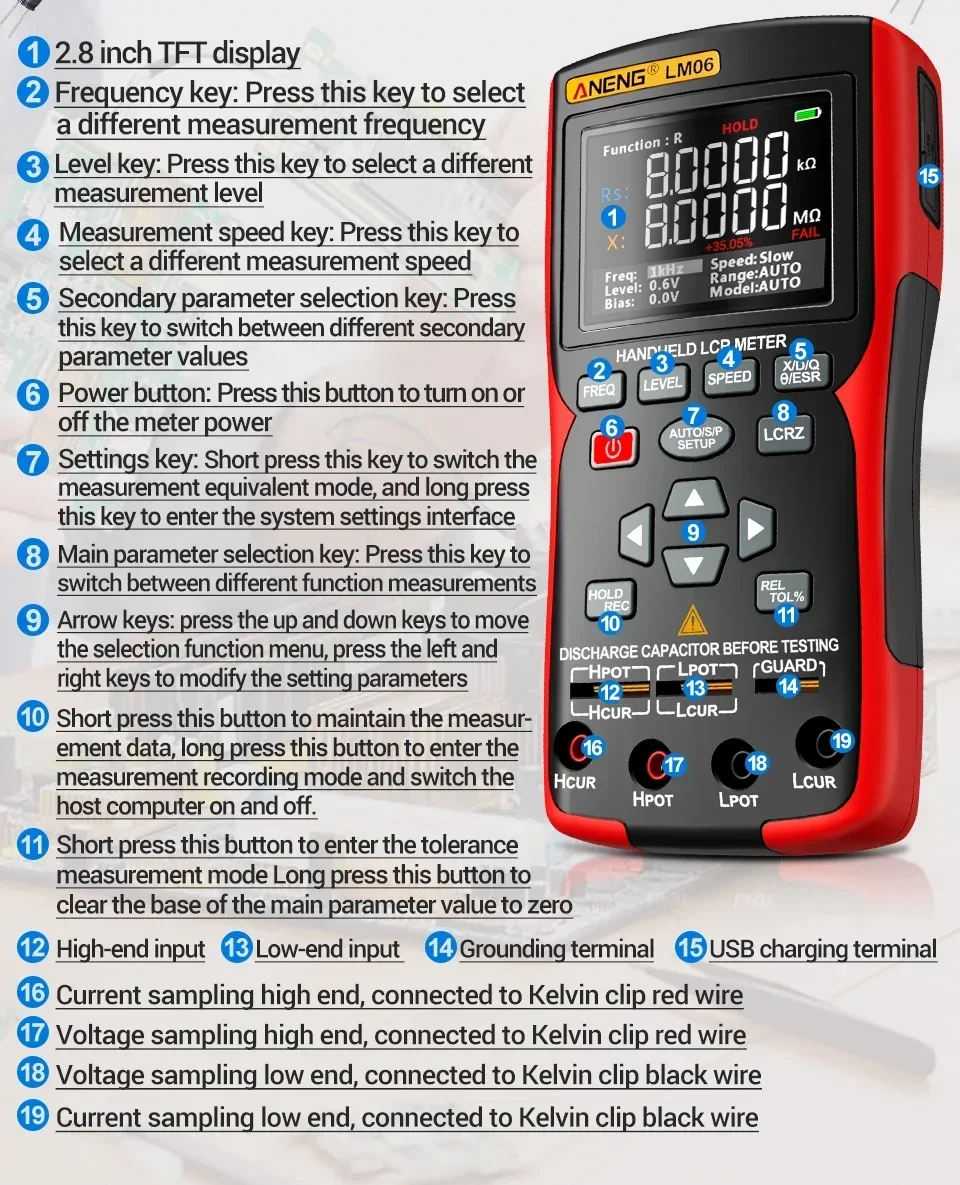

• - Czteroprzewodowy interfejs pomiarowy z terminalami Hpot, Hcur, Lpot, Lcur oraz terminalem uziemiającym GUARD
• - Wyświetlacz 2.8-calowy kolorowy ekran TFT o rozdzielczości 320 x 240 z podświetleniem
• - Regulacja jasności ekranu: cztery stopnie regulacji 25%, 50%, 75%, 100%
• - Wbudowany brzęczyk z funkcją włączenia i wyłączenia
• - Parametry automatycznego wyłączania urządzenia: 15 minut, 30 minut, 45 minut, 60 minut lub funkcja nieaktywna
• - Diagnostyka zasilania: wskaźnik niskiego poziomu naładowania baterii
• - Dostępne języki interfejsu systemowego: angielski, chiński
• - Rodzaj zasilania: wbudowany akumulator litowy typu 18650 o pojemności 2000 mAh

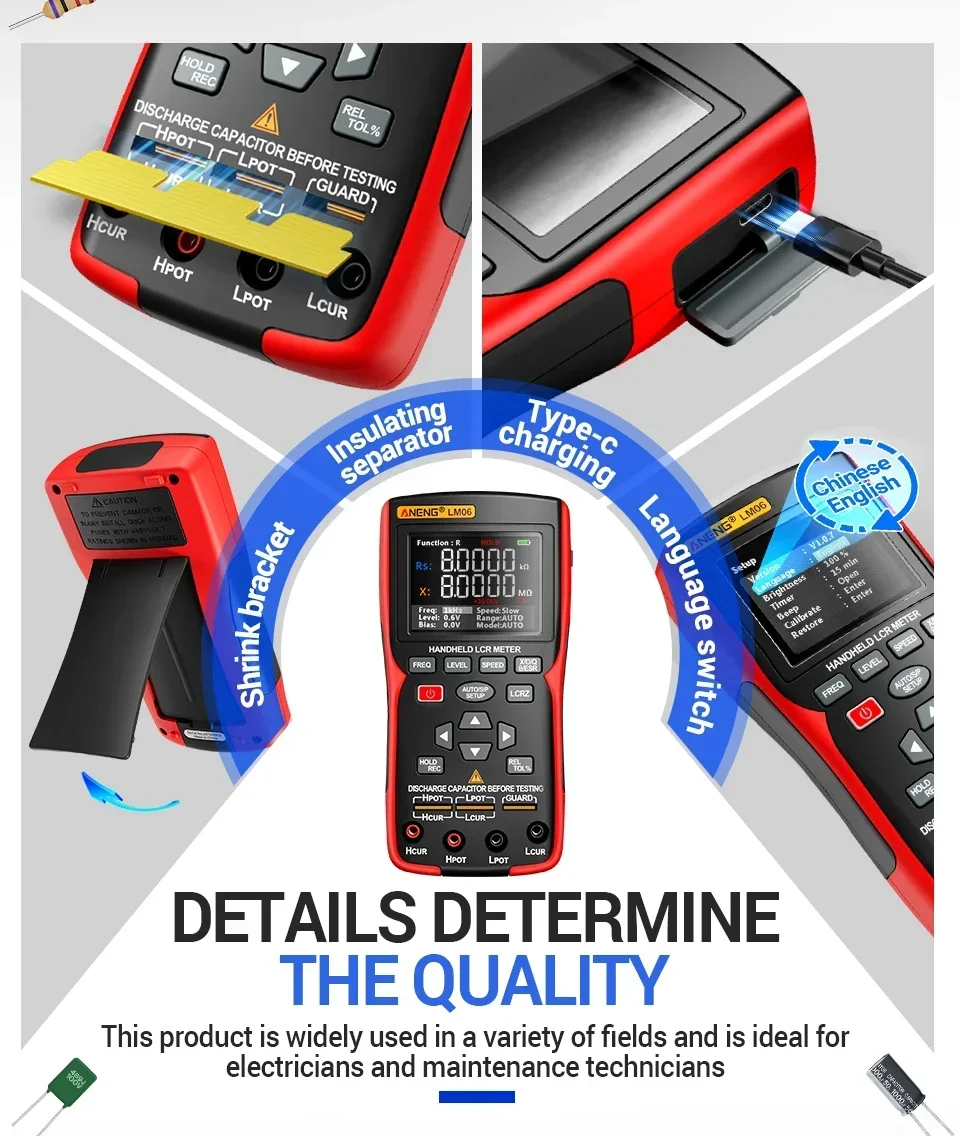

• - Interfejs ładowania: port USB
• - Żywotność ogniwa zasilającego: około 13 godzin ciągłej pracy
• - Materiał wykonania obudowy: kompozyt ABS oraz TPE

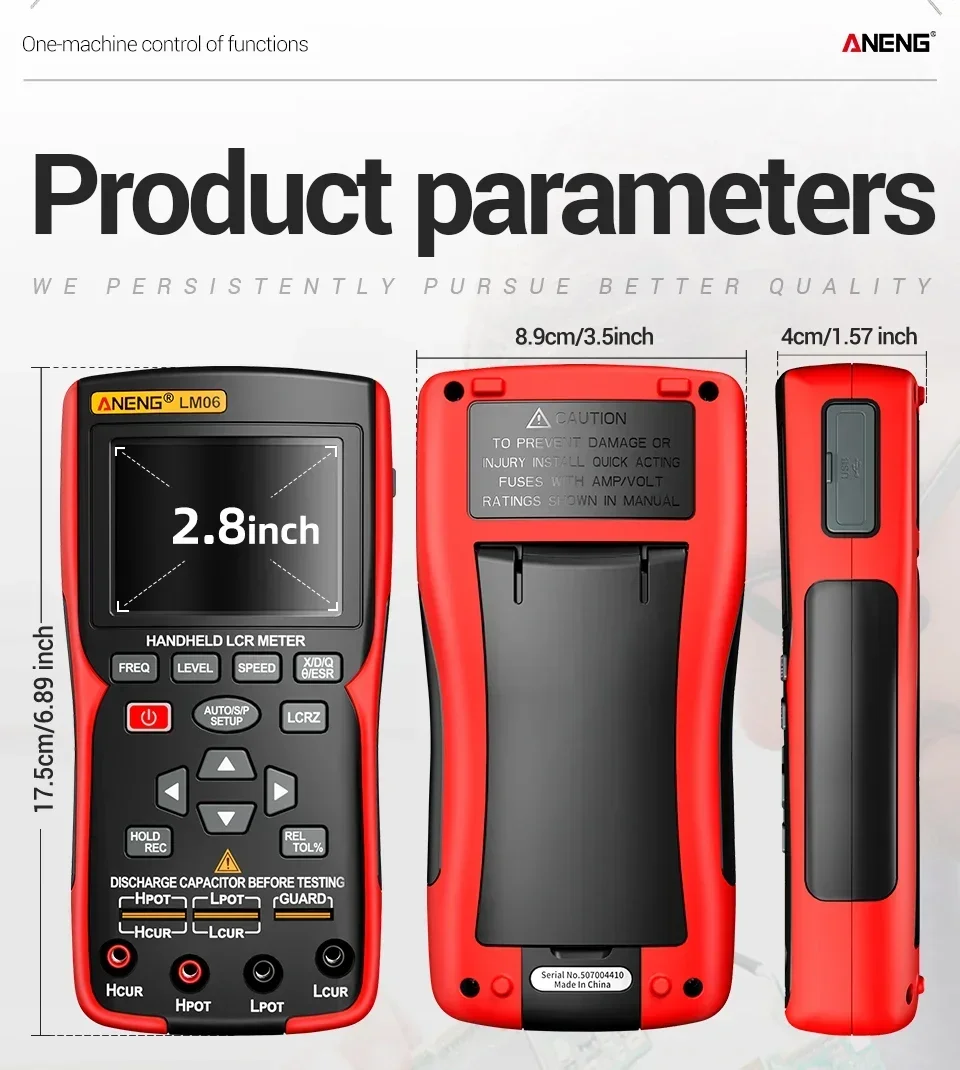

• - Wymiary gabarytowe: 17.5 x 8.9 x 4.0 cm
• - Waga urządzenia: 336 g
