M-4070 miernik LCR indukcyjność + pojemność + rezystancja

M-4070 miernik LCR indukcyjność + pojemność + rezystancja

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: M-4070

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 465,00 zł

Cena netto: 378,05 zł

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

M-4070 miernik LCR

M-4070 mostek pomiarowy RLC

M-4070 to miernik umożliwiający pomiar parametrów LCR z dużą dokładnością i stabilnością. Pomiary rezystancji, pojemności i indukcyjności dokonywane są z dużą rozdzielczością dzięki wyświetlaczowi LCD który posiada 5 cyfr. Dodatkowo mamy możliwość współpracy z komputerem za pośrednictwem portu USB.

miernik L-indukcyjności C-pojemności R-rezystancji model M-04070
pomiar pojemności kondensatorów do 99.999mF (99.999 mili Faradów = 99999µF)
pomiar indukcyjności cewek, dławików do 99.999H
pomiar rezystancji oporu elektrycznego rezystorów do 19.999MΩ
duża rozdzielczość pomiarowa
duża dokładność
częstotliwość pomiarowa - pobudzenia do 500kHz
automatyczny wybór oscylatora LC lub RC
automatyczna zmiana zakresów pomiarowych
komunikacja z komputerem poprzez USB
możliwość zasilania / ładowania poprzez USB
wbudowany akumulator 3.7V Li-polymer
duży wyświetlacz LCD 128x64 z podświetlaniem
maksymalne wskazanie: 99999

instrukcja - manual w języku angielskim do M-4070

M-4070 M4070 miernik LCR mostek poiarowy pojemności indukcyjności rezystancji oporności

M-4070 umożliwia komunikację z komputerem poprzez port USB (virtual COM) w celu przesyłania danych pomiarowych:

M-4070 M4070 miernik LCR mostek poiarowy pojemności indukcyjności rezystancji oporności

Ogólne zasady dotyczące pomiarów w metrologi:

1) pomiar pojemności kondensatorów (w szczególności elektrolitycznych) dokonujemy tylko rozładowanych kondensatorów. Pomiar naładowanego kondensatora będzie skutkowało uszkodzeniem przyrządu.

2) w przypadku pomiaru wartości danego elementu zamontowanego na płytce drukowanej PCB urzadzenia dokonujemy tylko w przypadku braku zasilania danego urządzenia.

pomiar pojemności kondensatorów:

skala:	zakres:	wyświetlany zakres wartości:	dokładność:	Testing Frequency/ RC Time
Small	1000pF	0.00pF to 999.99pF	1%+1	500kHz to 360kHz
	10nF	1000.0pF to 9999.9pF	1%+1	360kHz to 140kHz
	100nF	10.000nF to 99.999nF	1%+1	140kHz to 50kHz
<300nF Small	1000nF	100.00nF to 999.99nF	1%+1	30kHz / RC Time <0.2mS
Large	10uF	1000.0nF to 9999.9nF	1.5%+1	RC Time <2mS
	100uF	10.000µF to 99.999µF	1.5%+1	RC Time <0.02S
	1000uF	100.00µF to 999.99µF	1.5%+1	RC Time <0.2S
	10mF	1000.0µF to 9999.9µF	1.5%+1	RC Time <2s
	100mF	10.000mF to 99.999mF	2.5%+1	RC Time <20s

small - małe wartości pojemności używaj oscylatora LC
large -duże wartości pojemności używaj oscylatora RC

pomiar indukcyjności:

skala:	zakres:	wyświetlany zakres wartości:	dokładność:	Testing Frequency/ RC Time
Small	100uH	0.000µH to 99.999µH	1%+1	360kHz to 252kHz
	1000µH	100.00µH to 999.99µH	1%+1	252kHz to 107kHz
	10mH	1000.0µH to 9999.9µH	1%+1	107kHz to 35.4kHz
	100mH	10.000mH to 99.999mH	1%+1	35.4kHz to 11.3kHz
	1000mH	100.00mH to 999.99mH	1.5%+1	500Hz to 159Hz
Large	10H	1000.0mH to 9999.99mH	1.5%+1	159Hz to 50Hz
Large	100H	10.000H to 99.999H	1.5%+1	50Hz to 16Hz

*odczytywana indukcyjność cewki jest zależna od częstotliwości, szczególnie przy dużych cewakach wpływ mają pojemności pasożytnicze

pomiar rezystancji (oporności):

zakres pomiarowy:	wyświetlany zakres wartości:	dokładność:	Testing Frequency/ RC Time
2kΩ	0.00 to 1999.99Ω	0.5%+1 cyfra	~0.8s
20kΩ	2000.0Ω to 19999.9Ω	0.5%+1 cyfra	~0.8s
200kΩ	20.000kΩ to 199.999kΩ	0.5%+1 cyfra	~0.8s
2MΩ	200.0kΩ to 1999.9kΩ	0.5%+1 cyfra	~0.8s
20MΩ	2.000MΩ to 19.999MΩ	0.8%+2 cyfry	~2s

*podana dokładnośc pomiaru dotyczy rezystorów pasywnych (nie drutowych itp.)

M-4070 M4070 miernik LCR mostek poiarowy pojemności indukcyjności rezystancji oporności

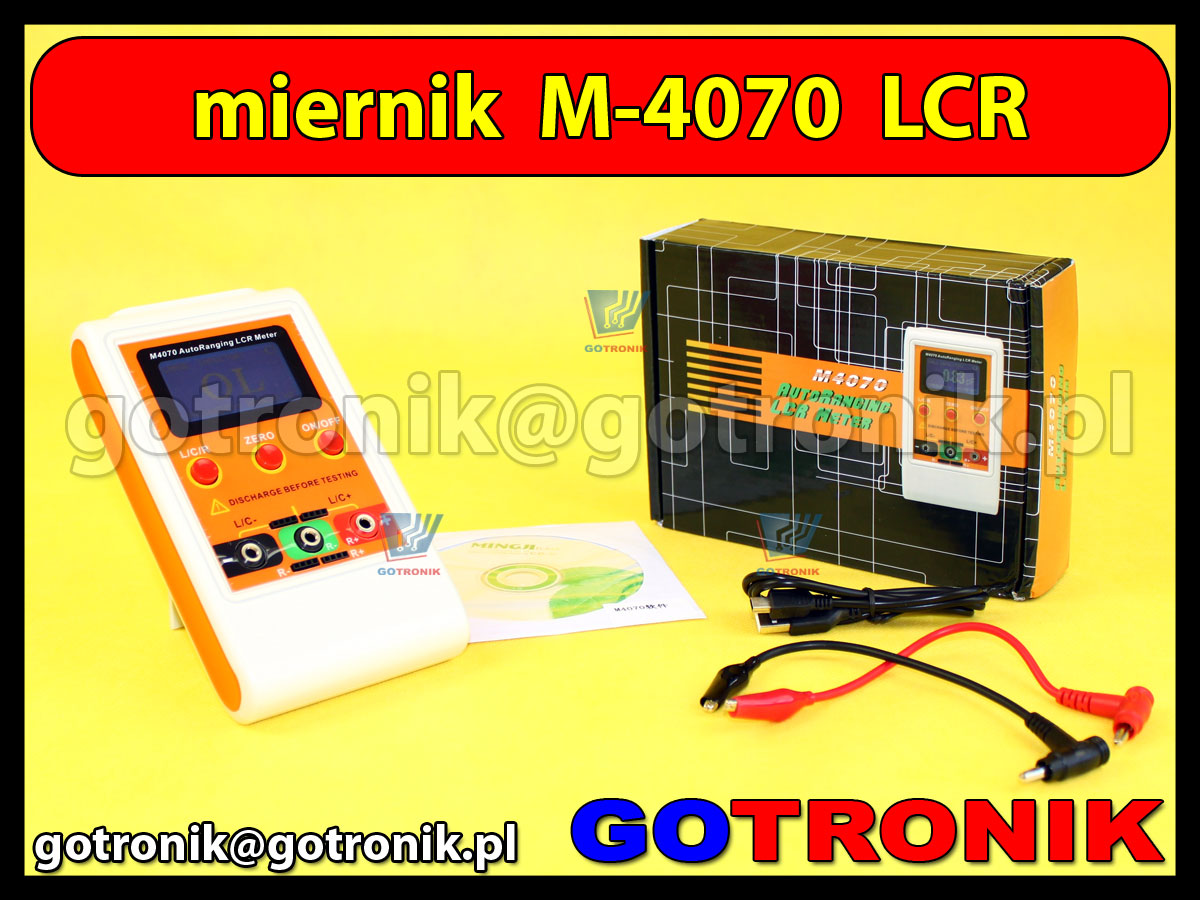

zestaw zawiera:

miernik M-4070
przewód połączeniowy USB

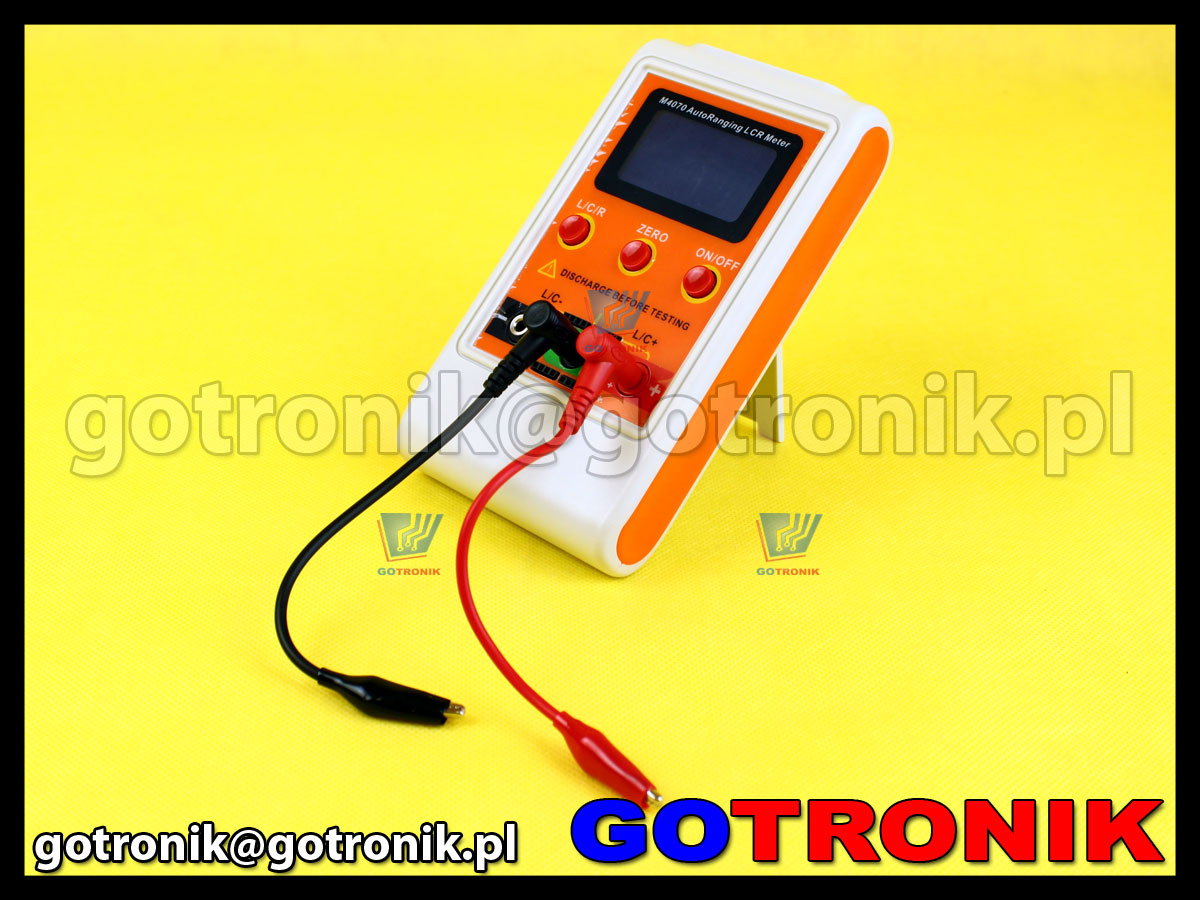

przewody pomiarowe banan - krokodyl
płyta CD z oprogramowaniem

gwarancja:

24 miesiące

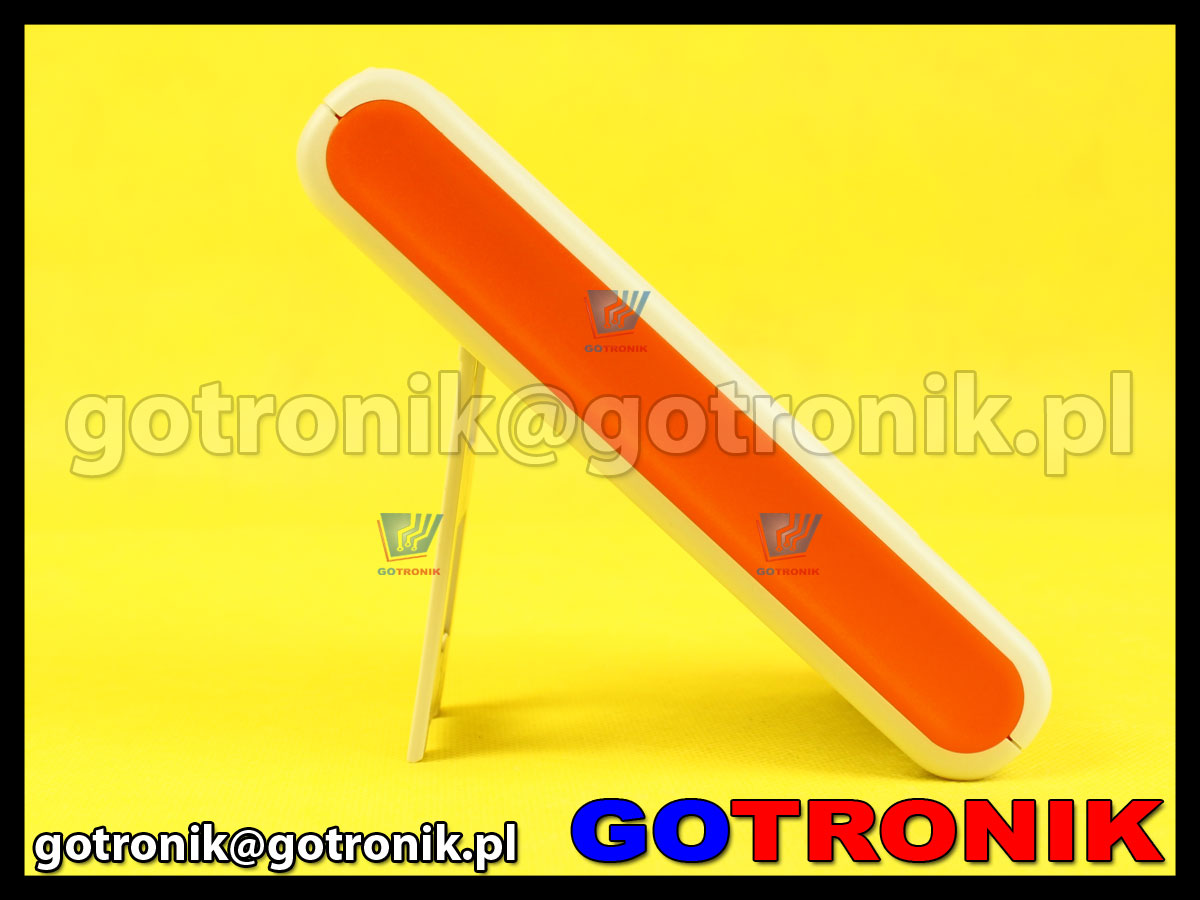

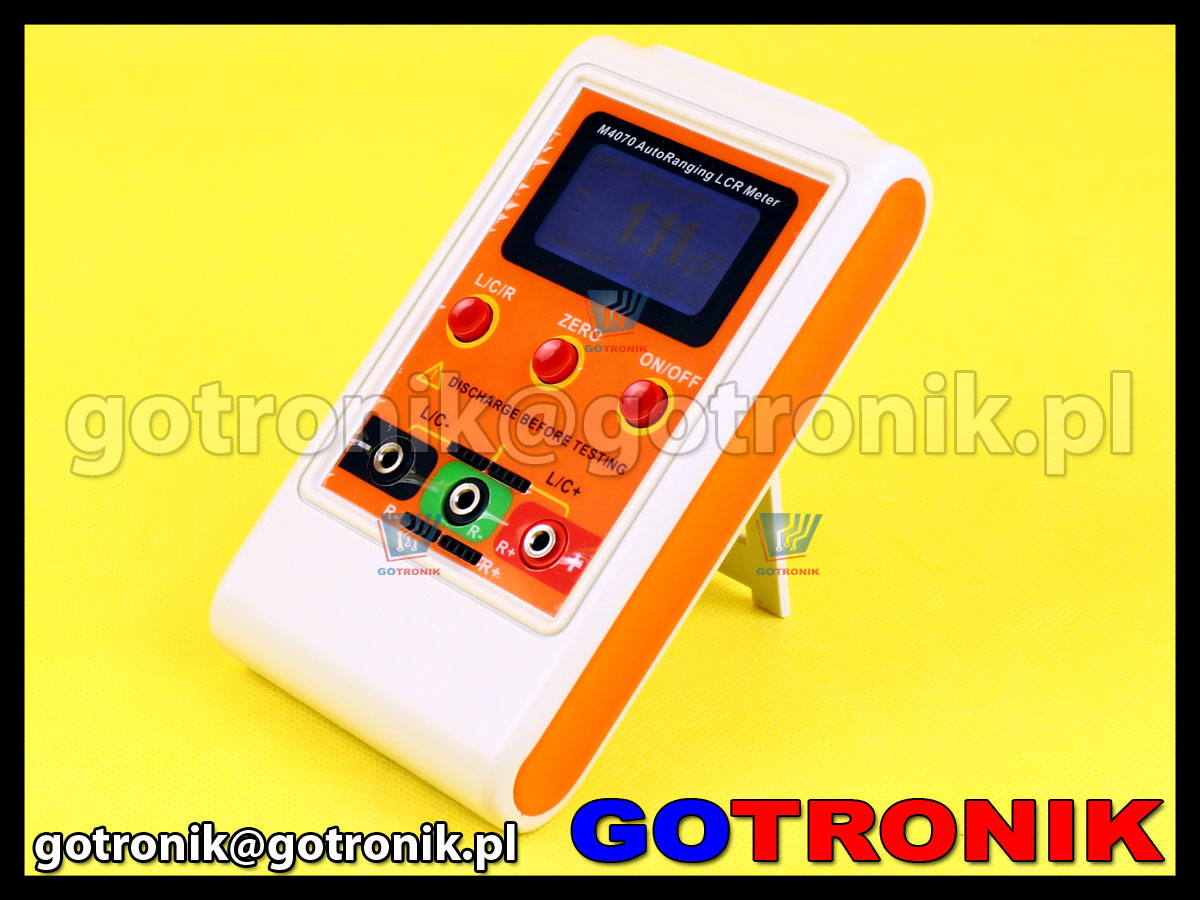

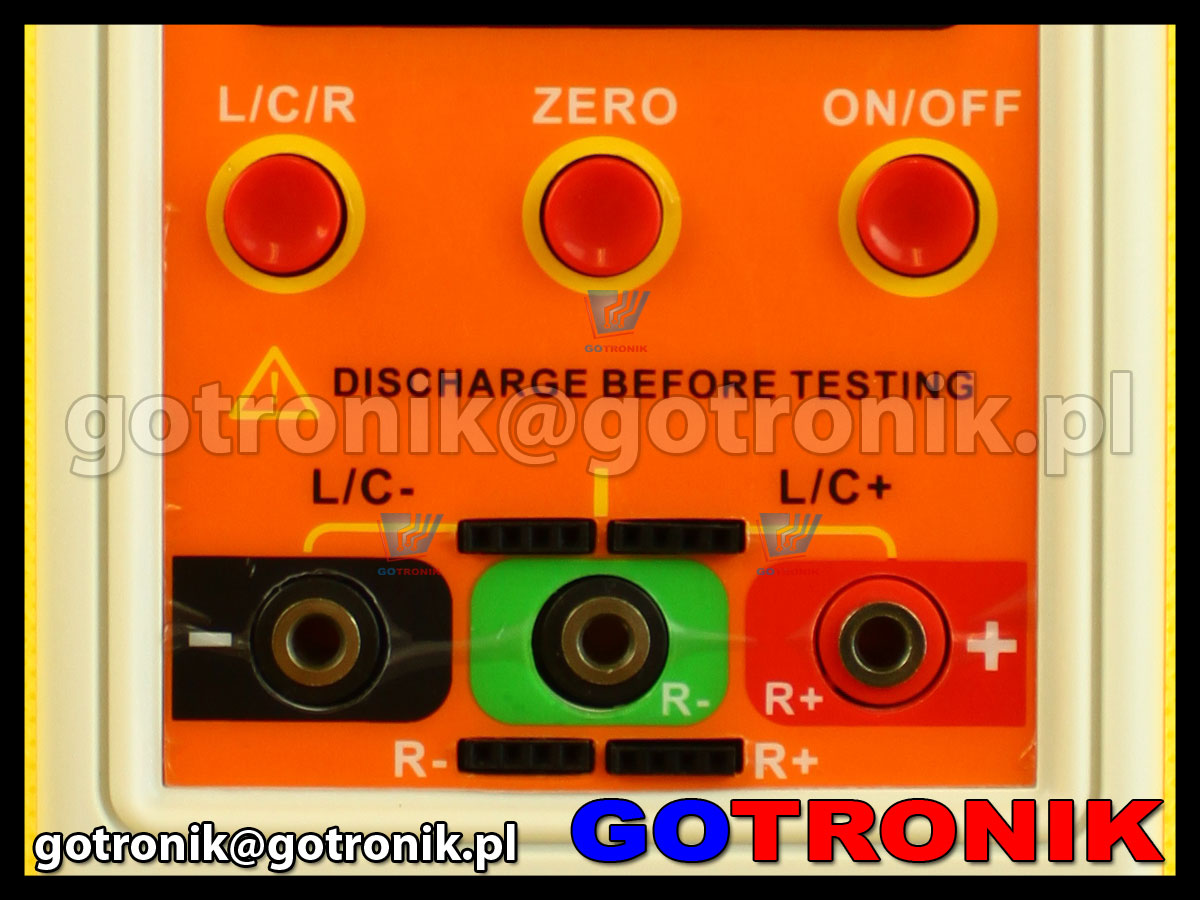

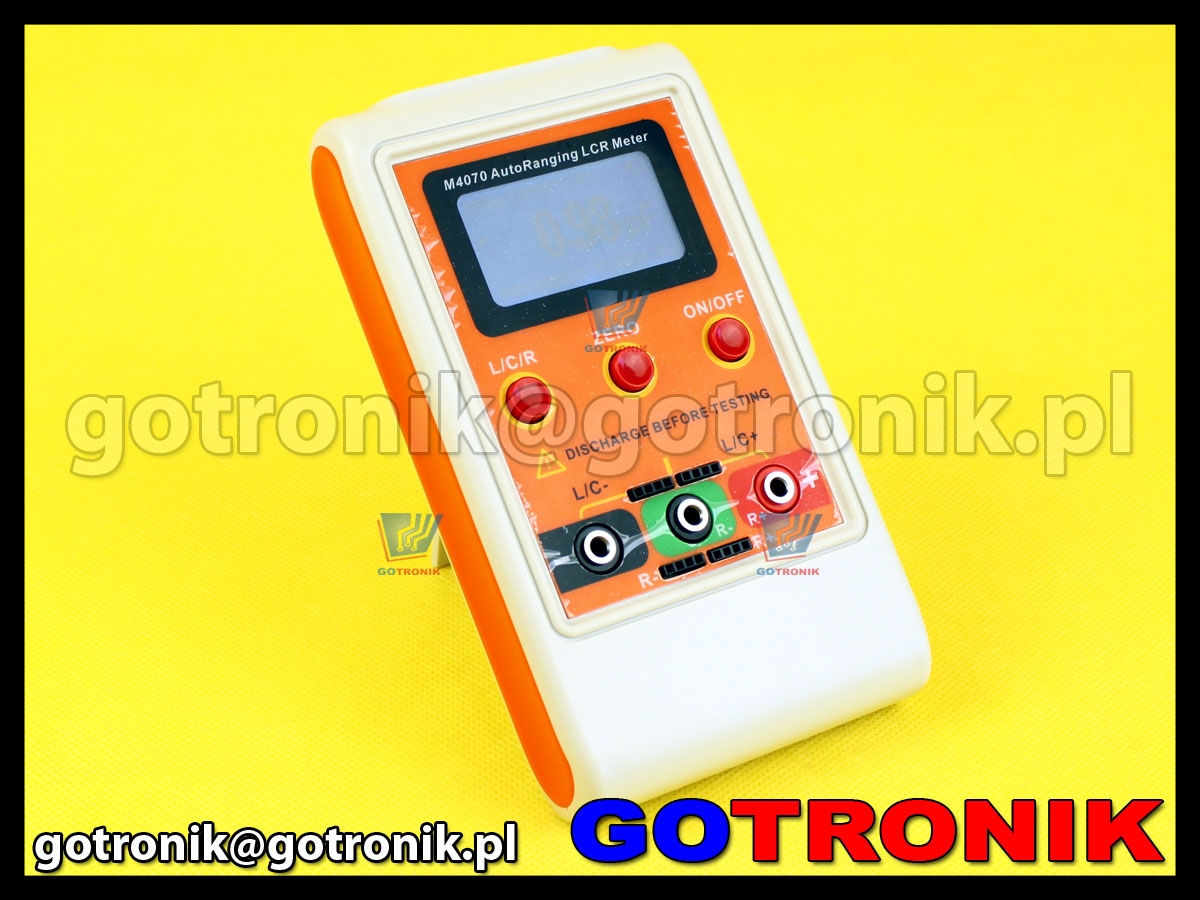

zdjęcia:

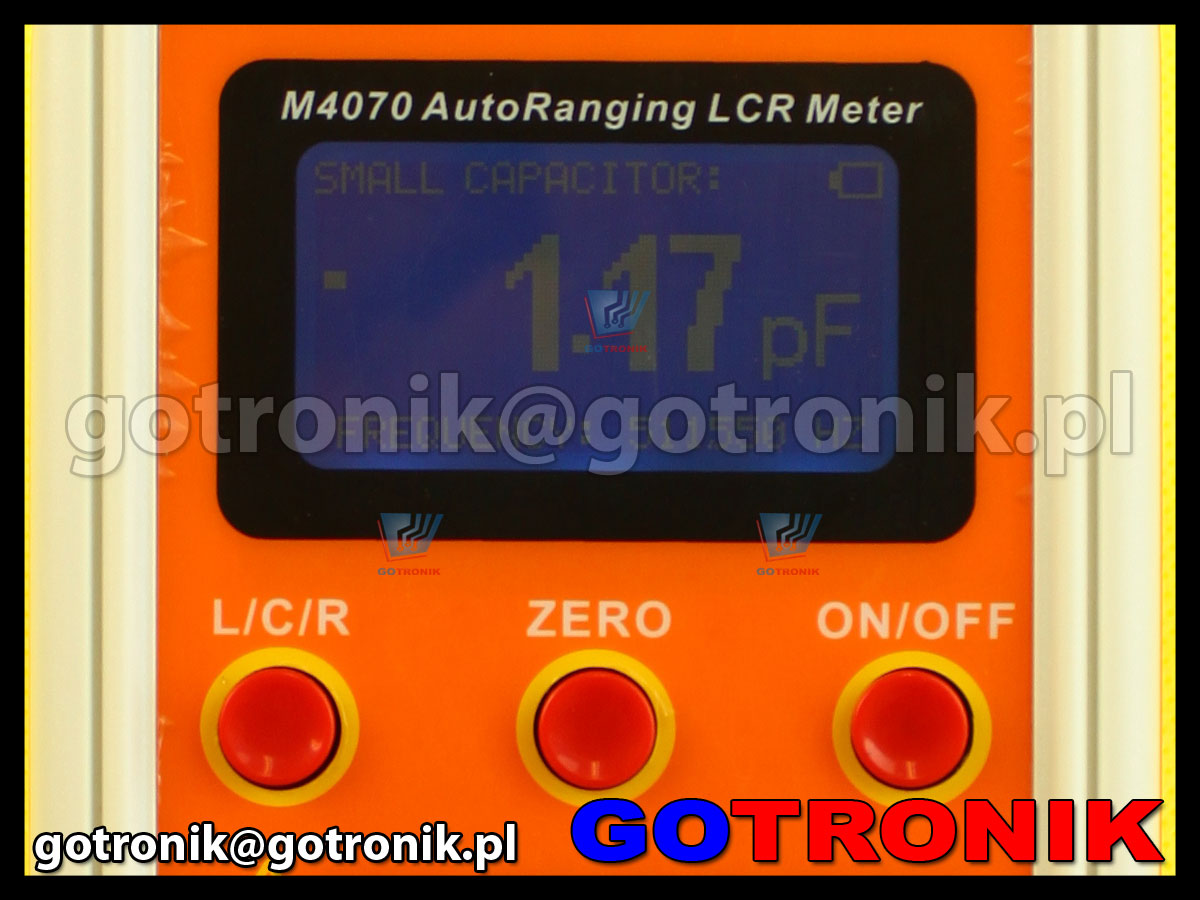

M-4070 M4070 miernik LCR mostek poiarowy pojemności indukcyjności rezystancji oporności
