MH-M18 odbiornik audio Bluetooth 4.2
MH-M18 odbiornik audio Bluetooth 4.2
Moduł bluetooth pełniący funkcję odtwarzacza plików MP3,WAV,WMA,FLAC oraz APE. Układ pozwala na rozszerzenie możliwości radia czy wzmacniacza bez wbudowanego fabrycznie bluetooth. Sygnał z modułu doprowadzany jest na układ wejściowy, przedwzmacniacz w układzie audio. Moduł łączy się automatycznie po sparowaniu z urządzeniem. Moduł może być sterowany za pomocą przycisków które należy dolutować we własnym zakresie. Napięcie zasilania wynosi 5V. Jako źródło zasilania można również zastosować akumulator 3,7V z dodatkowym zabezpieczeniem przeciwzwarciowym.
MH-M18 odbiornik audio Bluetooth 4.2MH-M18 odbiornik audio Bluetooth 4.2MH-M18 odbiornik audio Bluetooth 4.2
Moduł odtwarzacza audio bluetooth  MH-M18

dane techniczne:
  • MH-M18 moduł odtwarzacza audio Bluetooth
  • obsługa transmisji Bluetooth 4.2
  • odtwarzanie dwukanałowe  bezstratne stereo
  • sterowanie za pomocą przycisków (brak w zestawie)
  • wymiary: 23 x 16 x 10 mm
  • raster otworów do przylutowania przewodów: 2,54mm
  • automatyczne łączenie ze sparowanym urządzeniem
  • dekodowanie: WAV/WMA/FLAC/APE/MP3
  • liczba kanałów: 2
  • zasilanie: 5V
  • można zasilać z akumulatorka 3,7V – wymagana dioda zwarciowa
  • diodowy wskaźnik podłączenia źródła audio

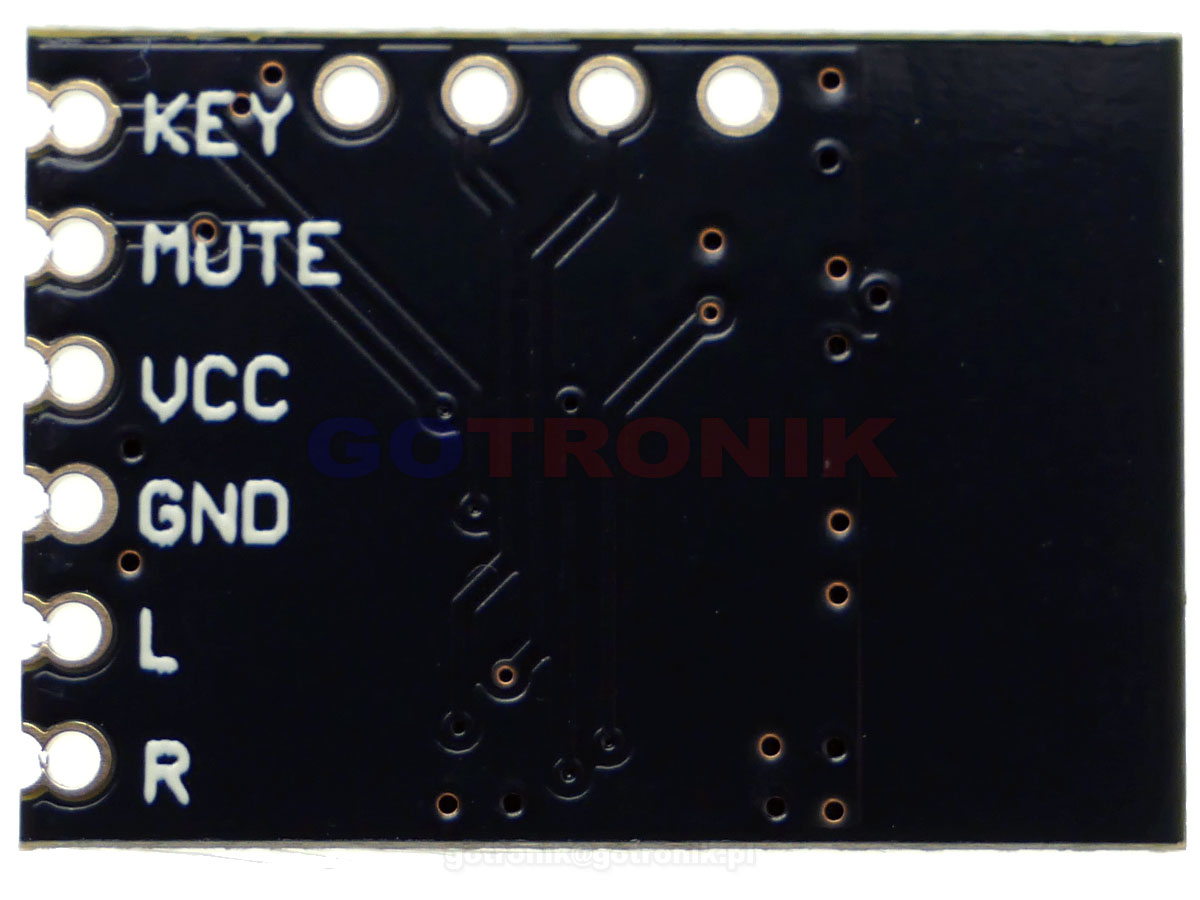

Opis wyprowadzeń:
► KEY – możliwość sterowania za pomocą przycisków zgodnie ze schematem
► MUTE – wyciszenie (podanie napięcia 3,3V wyciszenie)
► VCC – zasilanie +
► GND – masa "-"
► L – kanał lewy
► R – kanał prawy


Sposób podłączenia:
Po prawidłowym podłączeniu modułu zgodnie z opisem należy przeprowadzić parowanie modułu z urządzeniem np. Telefonem czy tabletem.
Uwagi oraz sposób podłączenia:
1. Po włączeniu zasilania w telefonie należy wyszukać urządzenia Bluetooth o nazwie MH-M18.
2. Gdy Bluetooth nie jest podłączony wskaźnik LED miga. Podczas połączenia dioda led świec na stałe
3. Podczas odtwarzania dioda miga powoli.
4. MUTE: gdy podane jest napięcie 3,3V na złącze dźwięk nie jest odtwarzany. Gdy jest brak sygnału moduł działa i odtwarza.
5. Przyciski muszą być podłączone zgodnie ze schematem. Należy zachować wartości elementów do prawidłowego funkcjonowania urządzenia (wymaga dodatkowych rezystorów jak na schemacie)
6. Domyślnie ustawiona jest wartość głośności 100%. Jeżeli głośność jest ustawiona na poniżej 15% i nastąpi wyłączenie zasilania po ponownym wyłączeniu będzie 15%.
7. Domyślnie zasilanie wynosi 5V. W przypadku stosowania baterii litowo jonowej należy wylutować diodę i wlutować rezystor 0 Ohm lub zworkę.
8. W przypadku korzystania ze wzmacniaczy dużej mocy zalecane jest stosowanie dodatkowego zewnętrznego filtru LC. Ma to wpływ na jakośc audio w przypadku np. Zasilania z ładowarki telefonu.
MH-M18 odbiornik audio Bluetooth 4.2

sposób podłączenia analogowej klawiatury:
MH-M18 odbiornik audio Bluetooth 4.2

pozostałe moduły Bluetooth z serii MH-Mxx - odbiorniki strumienia audio:
MH-M18 odbiornik audio Bluetooth 4.2

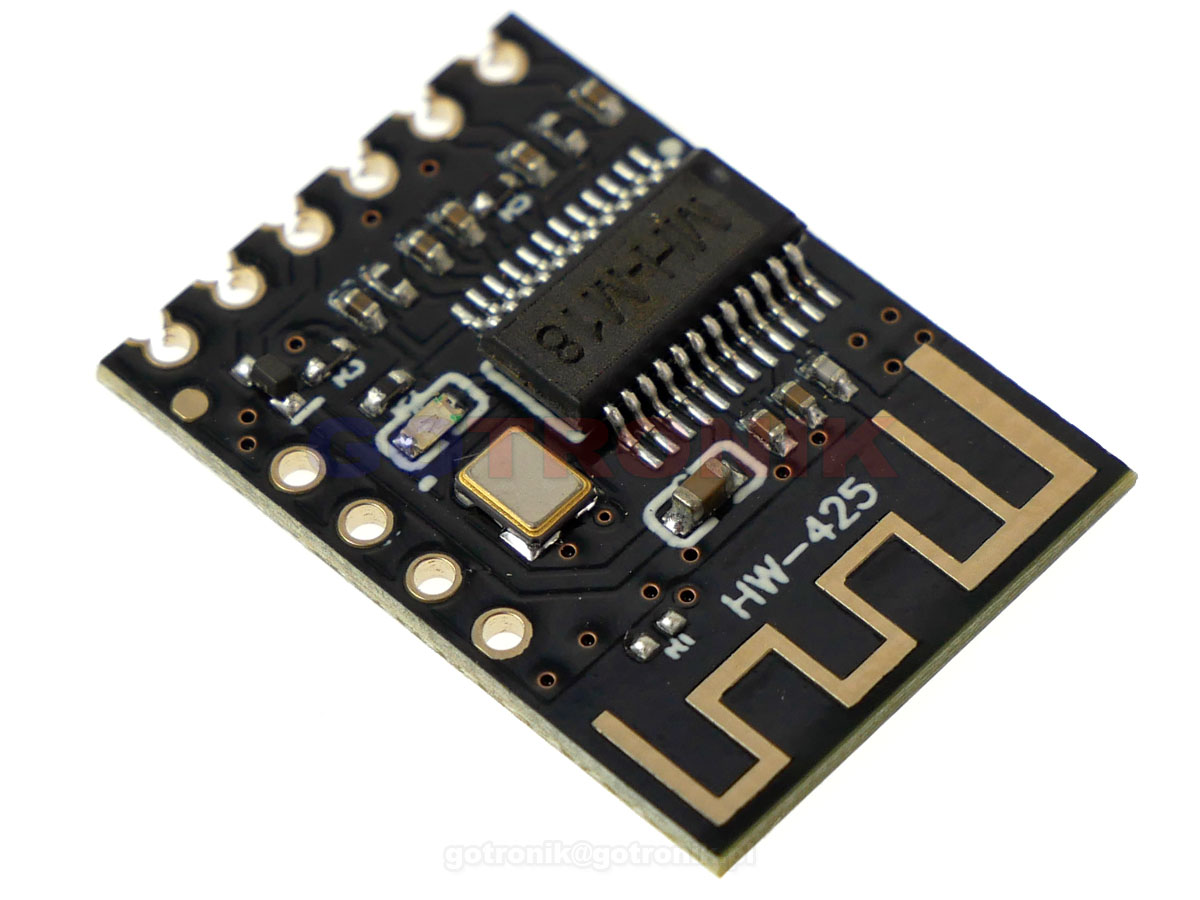

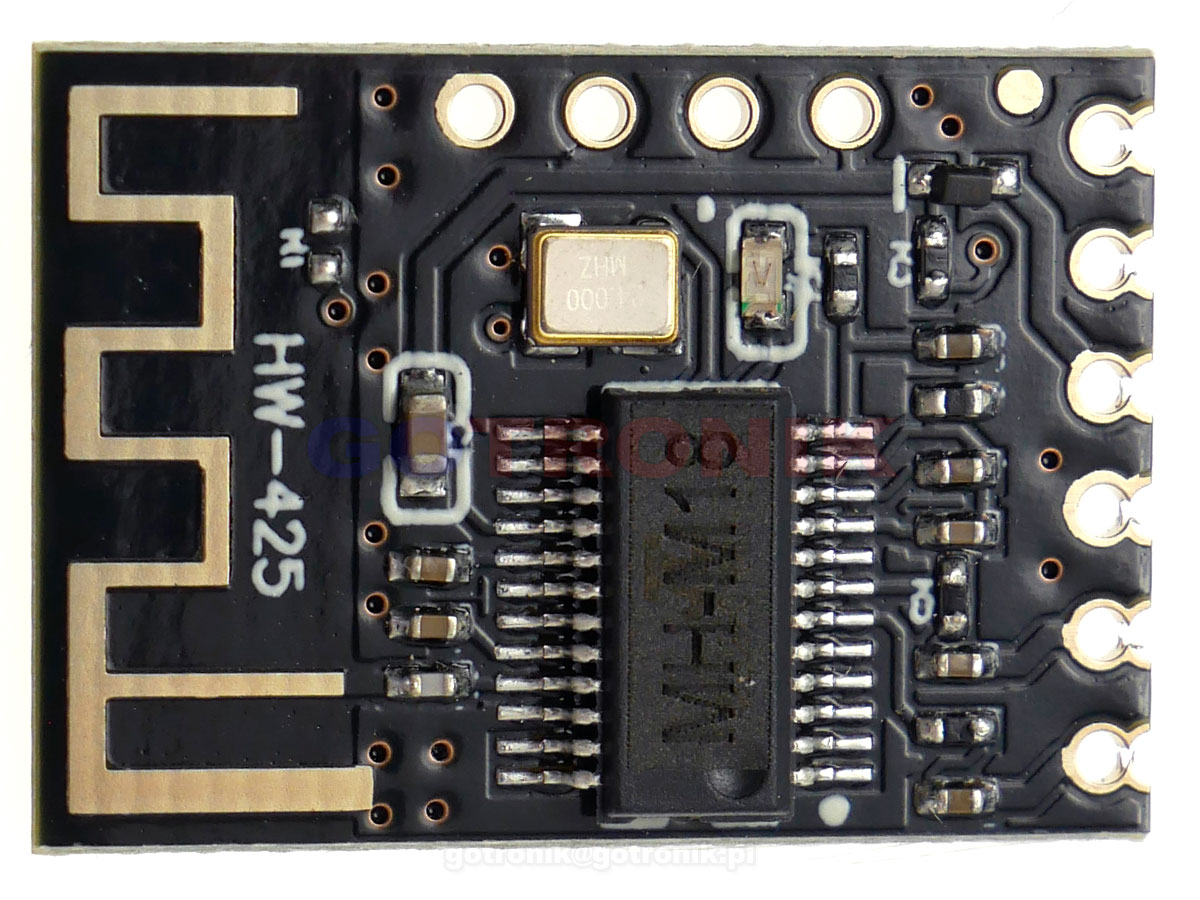

zdjęcia:
MH-M18 odbiornik audio Bluetooth 4.2MH-M18 odbiornik audio Bluetooth 4.2 MH-M18 odbiornik audio Bluetooth 4.2
