Miliwoltomierz LED 1,999V / 199,9mV MC14433
zestaw do samodzielnego montażu KIT/DIY

Miliwoltomierz LED 1,999V / 199,9mV MC14433 zestaw do samodzielnego montażu KIT/DIY RBS063 RBS-063
Zestaw do samodzielnego montażu KIT/DIY – miliwoltomierz LED. Składa się ze wszystkich niezbędnych elementów oraz płytki drukowanej. Układ oparty o przetwornik analogowo-cyfrowy MC14433 który przeprowadza konwersję napięcia na kod BCD. Następnie dekoder CD4511 steruje wyświetlaczami 7-segmentowymi co skutkuje pojawieniem się wartości mierzonego napięcia. Wbudowany potencjometr służy do kalibracji miernika. Prosta konstrukcja.
Miliwoltomierz LED 1,999V / 199,9mV MC14433 zestaw do samodzielnego montażu KIT/DIY RBS063 RBS-063
Miliwoltomierz LED 1,999V / 199,9mV MC14433 zestaw do samodzielnego montażu KIT/DIY RBS063 RBS-063
zasada działania
(1) MC14433 to przetwornik analogowo-cyfrowy o podwójnej integracji, który przekształca wejściowe napięcie analogowe na 3-bitowy kod połówkowy 8421BCD.
(2) Zasilacz odniesienia MC1403, zapewniający precyzyjne napięcie, wytwarzający napięcie odniesienia przetwornika A/C
(3) Siedmiosegmentowy dekoder CD4511 konwertuje kod 8421BCD na siedmiosegmentowy sygnał sterujący
(4) Sterowniki wyświetlacza V1 - V4, napędzające wspólny koniec trzyipółcyfrowego wyświetlacza cyfrowego.
(5) trzy i pół-cyfrowy wyświetlacz, cyfrowo wyświetla siedmiosegmentowy sygnał wyjściowy dekodera i odczytuje wynik konwersji A/D. Trzy cyfry odnoszą się do jedynek, dziesięć cyfr, a sto cyfr w zakresie od 0-9. Połówki cyfr odnoszą się do tysięcy cyfr, które mogą być tylko 0 lub 1. Nie można ich zmienić od 0 do 9. Tak więc nazywa się je połówkami cyfr.


dane techniczne:
  • moduł elektroniczny do samodzielnego montażu DIY KIT
    ► układ oparty o przetwornik analogowo – cyfrowy MC14433 który konwertuje mierzone napięcie na 3 bitowy kod 8241 BCD
    ► źródło napięcie odniesienia: MC1403
    ► dekoder CD4511 – konwersja sygnału z kodu BCD na sygnał sterujący wyświetlaczem 7- segmentowym
    ► wyświetlacz 7-segmentowy LED
    ► wyświetlacz 3,5 cyfry
    ► maksymalne wskazanie 1999
    ► zasilanie symetryczne: +/-5V dc
  • płytka dwustronna z metalizacją otworów
  • idealny do nauki lutowania elementów przewlekanych

ocena stopnia trudności:

w skład zestawu wchodzi:
  • płytka drukowana PCB

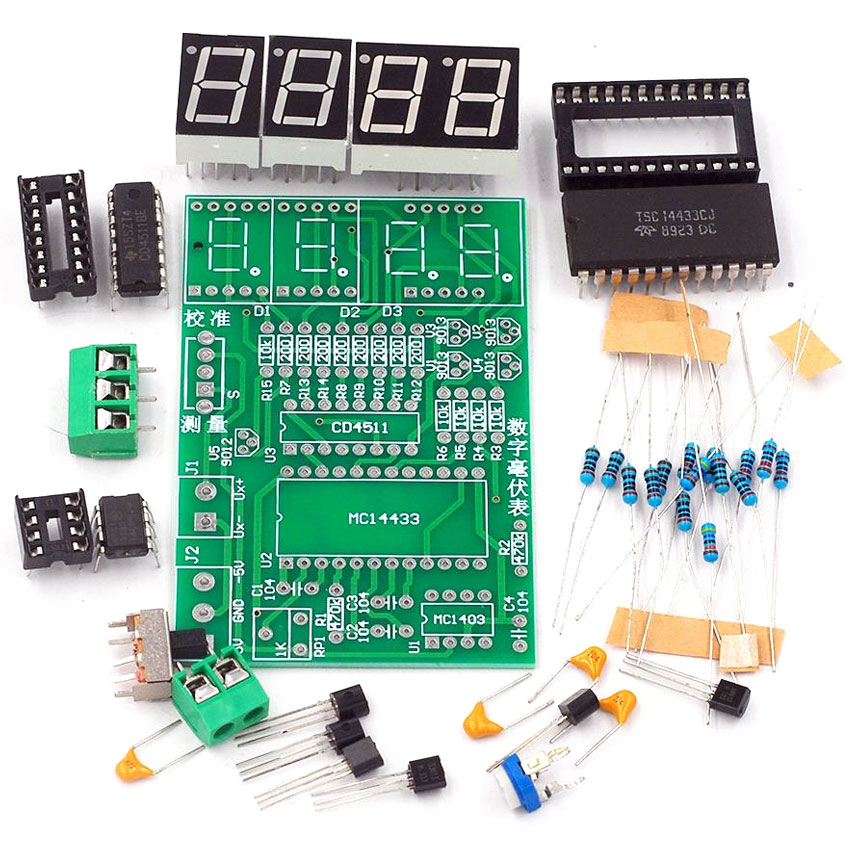

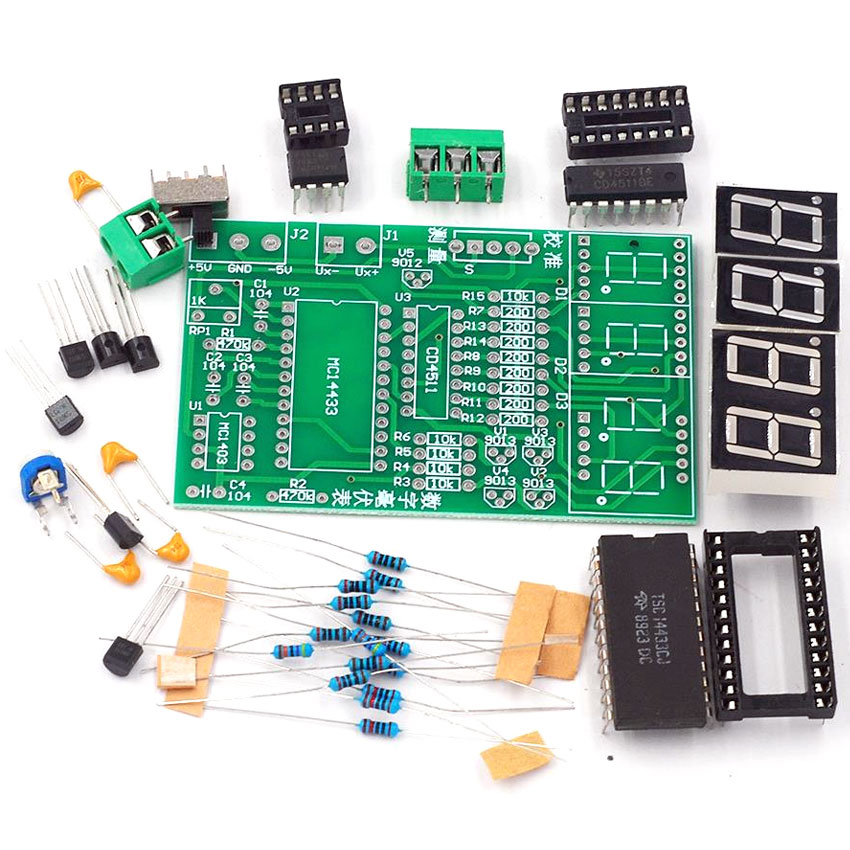

  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

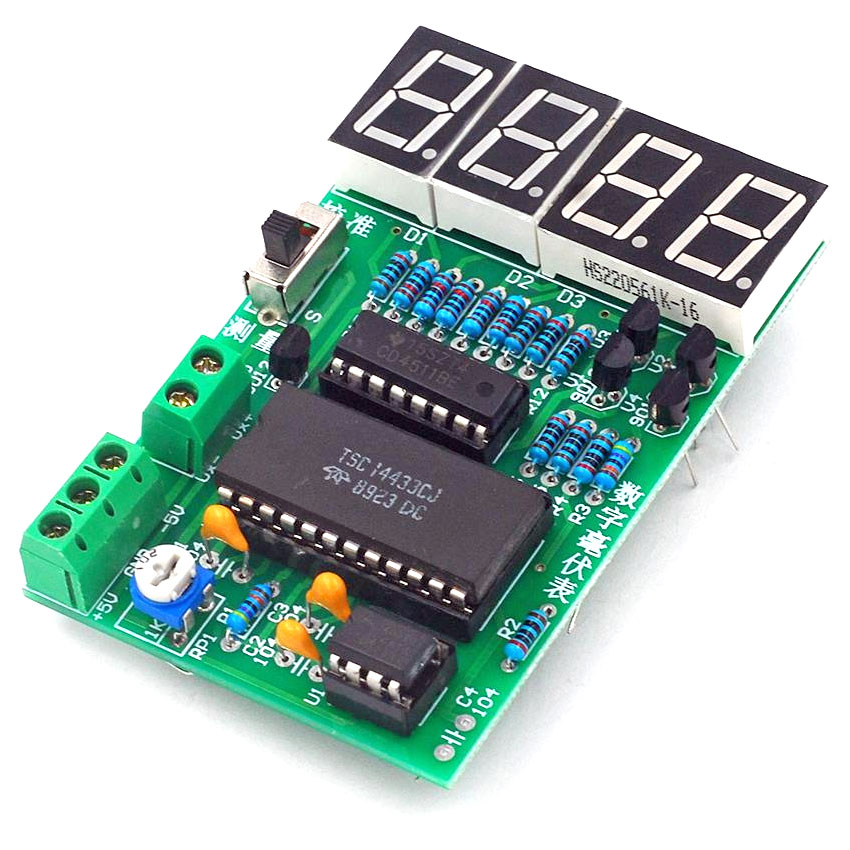

zdjęcie zmontowanego zestawu :
