Zabezpieczenie cewki głośnika przed składową stałą

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: BTE-886

Stan magazynowy:

Stan produktu: Nowy

Cena: 20,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Zabezpieczenie cewki głośnika przed składową stałą
zestaw do samodzielnego montażu kit/diy

BTE-886 zabezpieczenie cewki głośnika przed składową stałą, odcięcie składowej stałej DC, układ opóźnionego załączenia głośników, integrated filter protection board, Speaker Protection Board zestaw do samodzielnego montażu kit/diy
Zestaw do samodzielnego montażu typu KIT/DIY umożliwiający zbudowanie układu zabezpieczającego głośniki lub kolumny. Po zlutowaniu zestaw chroni cewkę głośnika przed pojawieniem się składowej stałej. Układ zabezpieczający zapobiega (wyłącza) przekaźnik w momencie gdy wykryje na wejściu składową stałą DC. Napięcie stałe doprowadzone do cewki głośnika spowoduje się jej stałe wychylenie proporcjonalne do wartości napięcia. Taka sytuacja jest bardzo niekorzystna dla głośników i kolumn, ponieważ może doprowadzić do stałego odkształcenia. Odtwarzane później dźwięki będą lub mogą już słyszalnie zniekształcone. Zestaw do samodzielnego montażu składa się z elementów elektronicznych przewlekanych stosunkowo prostych i łatwych w montażu i lutowaniu.Moduł idealnie nadaje się do eksperymentów oraz dydaktyki.
BTE-886 zabezpieczenie cewki głośnika przed składową stałą, odcięcie składowej stałej DC, układ opóźnionego załączenia głośników, integrated filter protection board, Speaker Protection Board zestaw do samodzielnego montażu kit/diyBTE-886 zabezpieczenie cewki głośnika przed składową stałą, odcięcie składowej stałej DC, układ opóźnionego załączenia głośników, integrated filter protection board, Speaker Protection Board zestaw do samodzielnego montażu kit/diyBTE-886 zabezpieczenie cewki głośnika przed składową stałą, odcięcie składowej stałej DC, układ opóźnionego załączenia głośników, integrated filter protection board, Speaker Protection Board zestaw do samodzielnego montażu kit/diy
zabezpieczenie cewki głośnika przed składową stałą, odcięcie składowej stałej DC, układ opóźnionego załączenia głośników, integrated filter protection board, Speaker Protection Board

dane techniczne:
  • zestaw do samodzielnego montażu KIT/DIY
    składający się z elementów elektronicznych i płytki drukowanej
  • elektroniczny moduł zabezpieczający przed przejściem składowej stałej DC na cewkę głośnika lub kolumn głośnikowych
    + moduł opóźnionego załączania kolumn
    zastosowanie do połączenia pomiędzy wyjściem wzmacniacza a wejściem do kolumny głośnikowej
  • złącze wejściowe i wyjściowe terminal block ARK do przykręcenia przewodów
  • 2 x przekaźniki (wersja stereo dla kanału lewego i prawego)
    obciążenie przekaźnika:
    10A 240VAC 15A 120VAC
    12A 120VAC 10A 28VDC
  • wbudowany obwód stabilizatora napięcia 12V 7812
  • napięcie zasilania: 12-16V AC
  • wykrywanie składowej stałej od 1,2Vdc (czas zadziałania ok. 3-5 sekund)

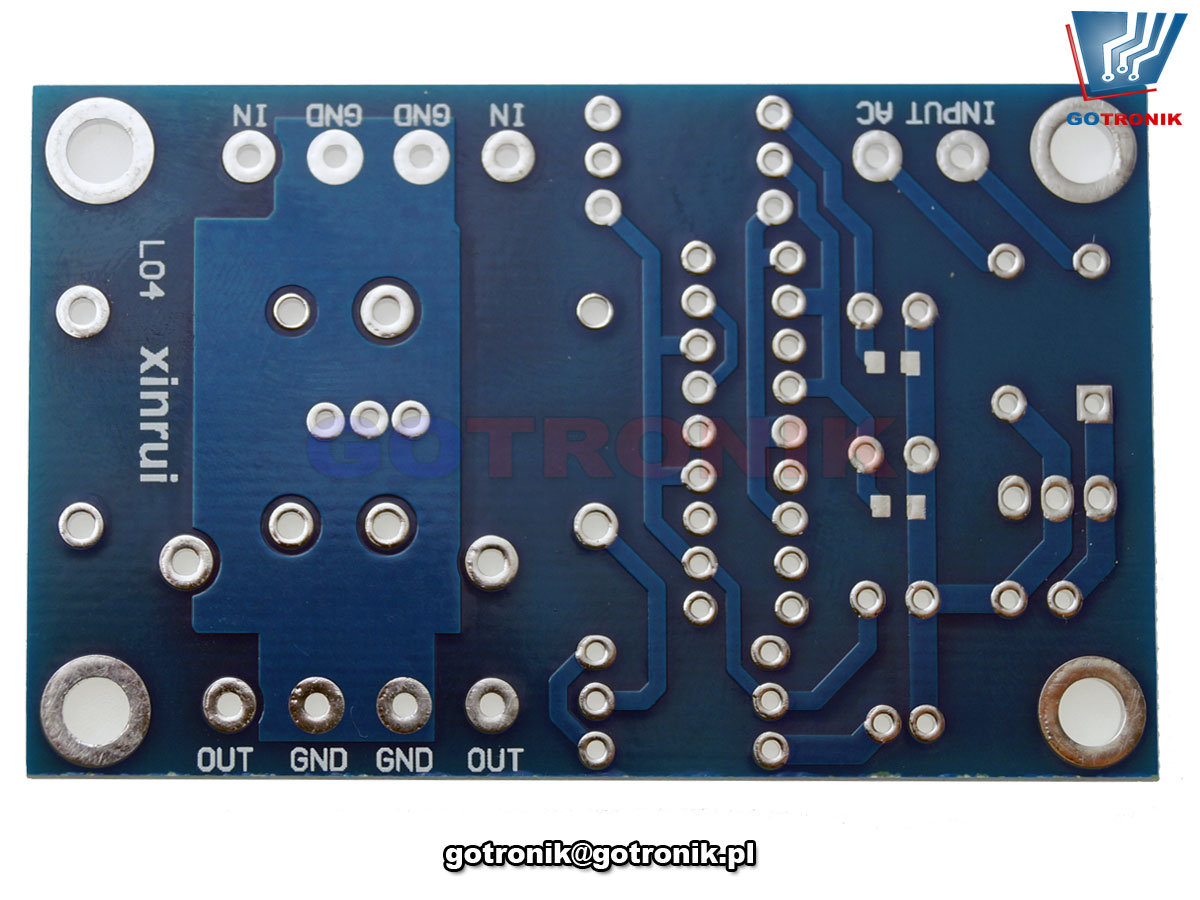

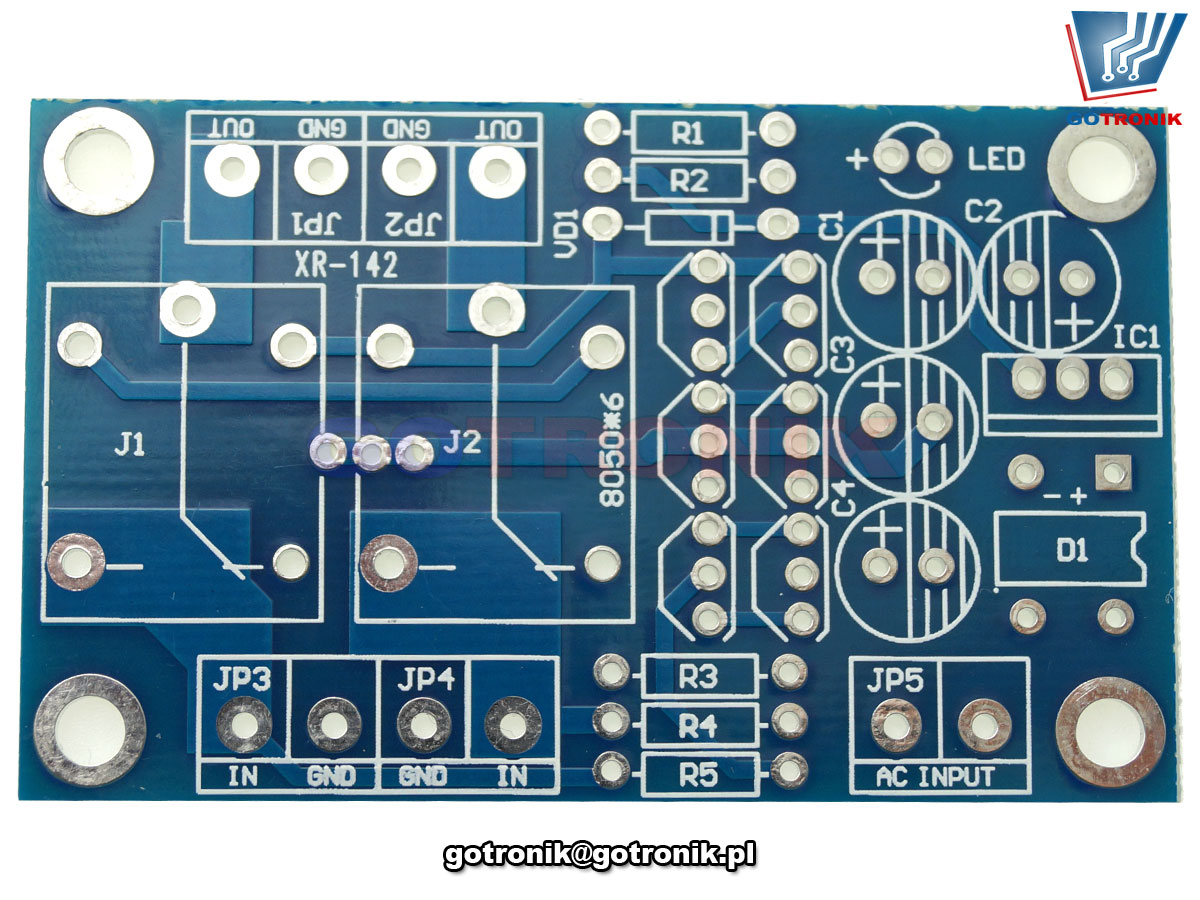

  • płytka drukowana PCB:
    ▶ dwustronna z metalizacją otworów
    ▶ powiercone otwory
    ▶ solder maską
    ▶ z nadrukowanym opisem umieszczenia elementów
    ▶ wymiary 80x58mm
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia, działa od razu
  • zestaw do samodzielnego montażu tzw. KIT/DIY

instrukcja montażu i lutowania:


prezentacja działania zmontowanego układu:


w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy elektroniczne do budowy urządzenia (bez baterii)

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej PCB, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

ocena stopnia trudności:
  • płytka PCB dwustronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • zestaw do samodzielnego montażu tzw. KIT, DIY.
  • ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

zdjęcia poprawnie zmontowanego zestawu:
