Moduł 16 przekaźników LAN Ethernet RS485 ModBus TCP/RTU + obudowana na szynę DIN
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: RBS-017
Kod producenta: SR-201-M16
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

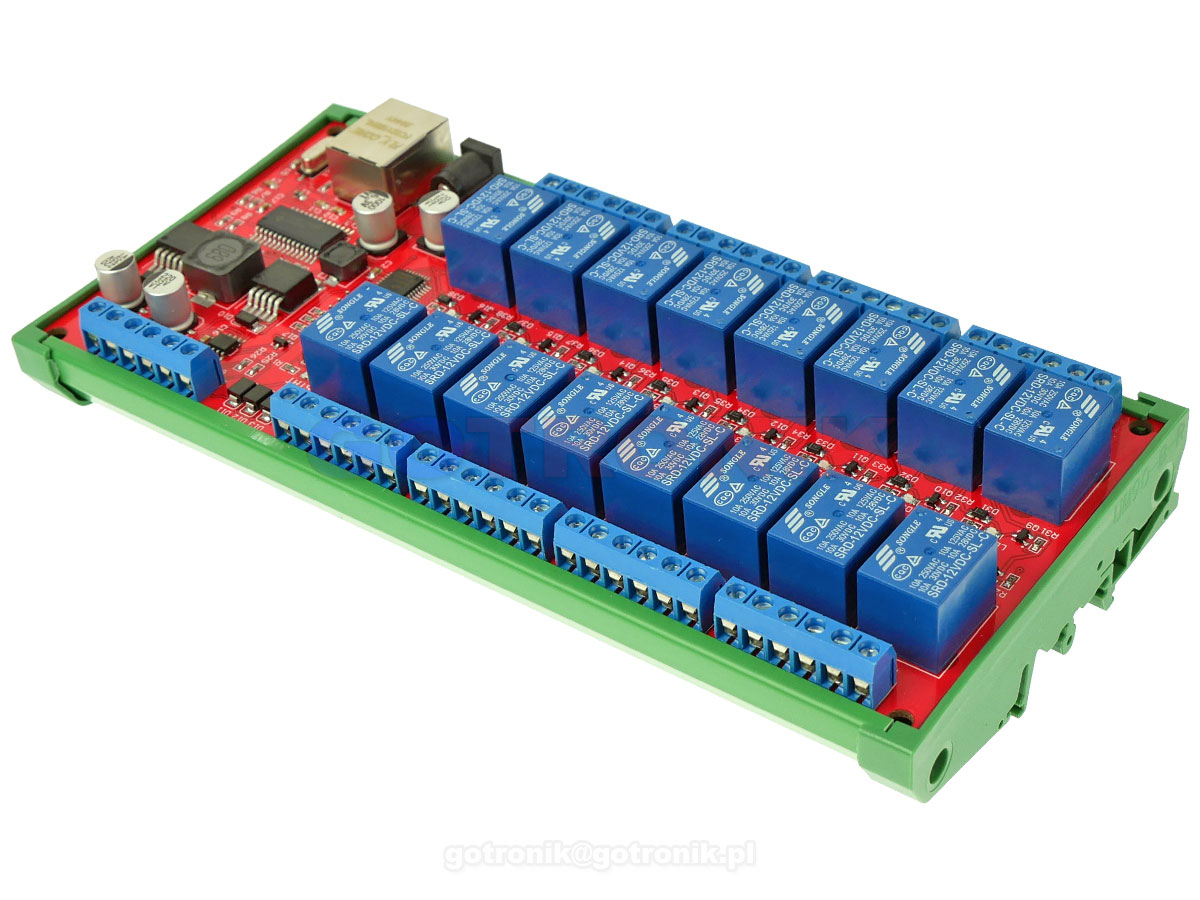

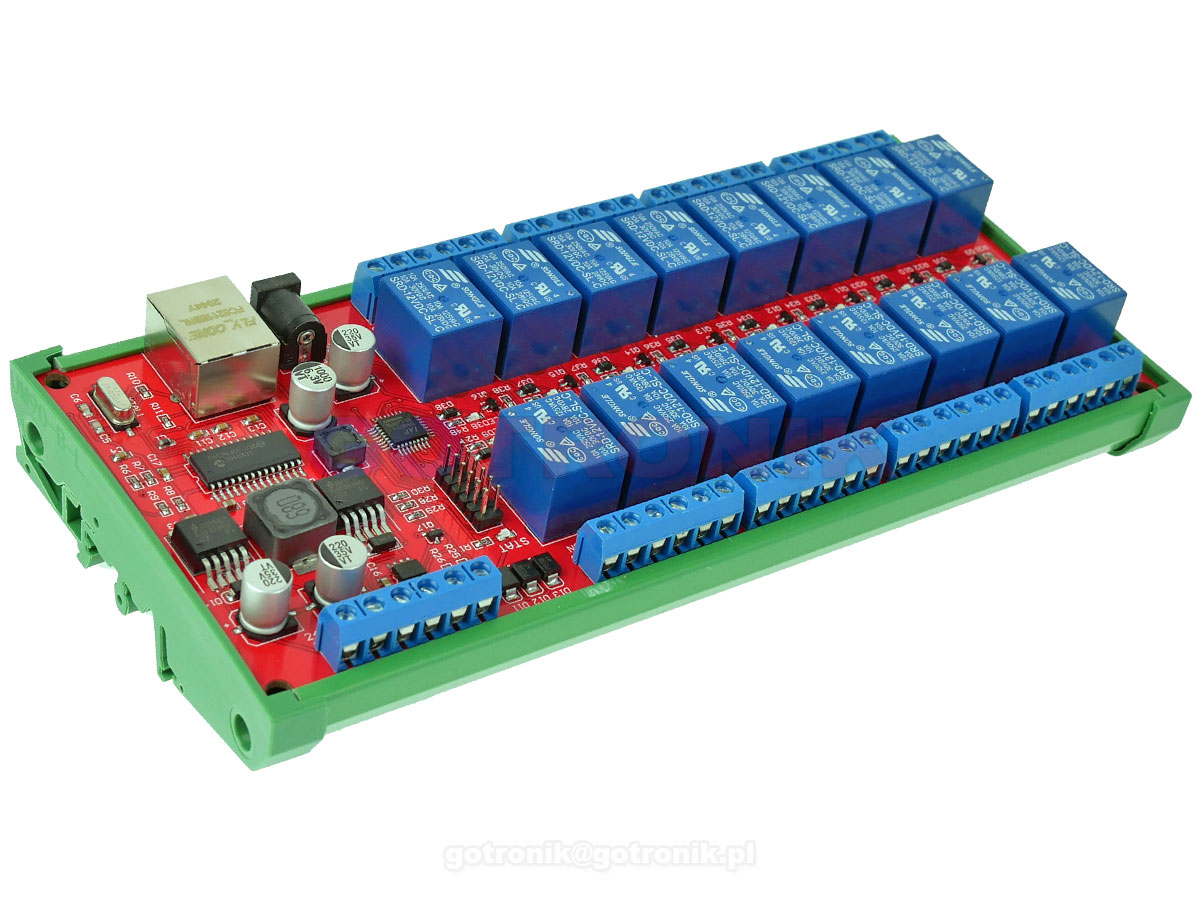

Moduł 16 przekaźników LAN Ethernet RS485 ModBus TCP/RTU + obudowa DIN
Moduł 16 przekaźników sterowany przez siec LAN Ethernet. Moduł obsługuje protokoły TCP, UDP, zdalne sterowanie w chmurze. Możliwe zdalne sterowanie z Windows PC lub Android.
dane techniczne:
- przekaźnik internetowy LAN Ethernet SR-201-M16
- 16 niezależnych przekaźników
- moduł sieciowy Ethernet ENC28J60
- moduł obsługuje TCP, UDP, zdalne sterowanie w chmurze trzy rodzaje operacji
- łatwe do zrozumienia instrukcje, instrukcja może określić opóźnienie 1--65535 sekund
- TCP i chmura zdalnie mogą sprawdzić stan wszystkich przekaźników
- złącze zasilania:
► gniazdo DC-Jack 5,5mm/2,1mm | napięcie: 9V do 24Vdc
► terminal block do przykręcenia przewodów | napięcie: 9V do 24Vdc
równocześnie należy korzystać tylko z jednego źródła zasilania - przekaźnik Songle SRD-05VDC-SL-C
- maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC
► maksymalna moc załączania urządzeń zasilanych napięciem sieciowym 10A x 230V = 2300W
zalecana moc do 2000W - dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):
► NC - normal close - obwód normalnie zamknięty
► NO - normal open - obwód normalnie otwarty
w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.
Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia) - długa żywotność przekaźnika ok.100000 przełączeń
- złącze wyjściowe przekaźnika: gniazdo terminal block ARK-3 do przykręcenia przewodów
- płytka dwustronna z metalizacją otworów
- wymiary: 200mm x 90mm x 15 mm

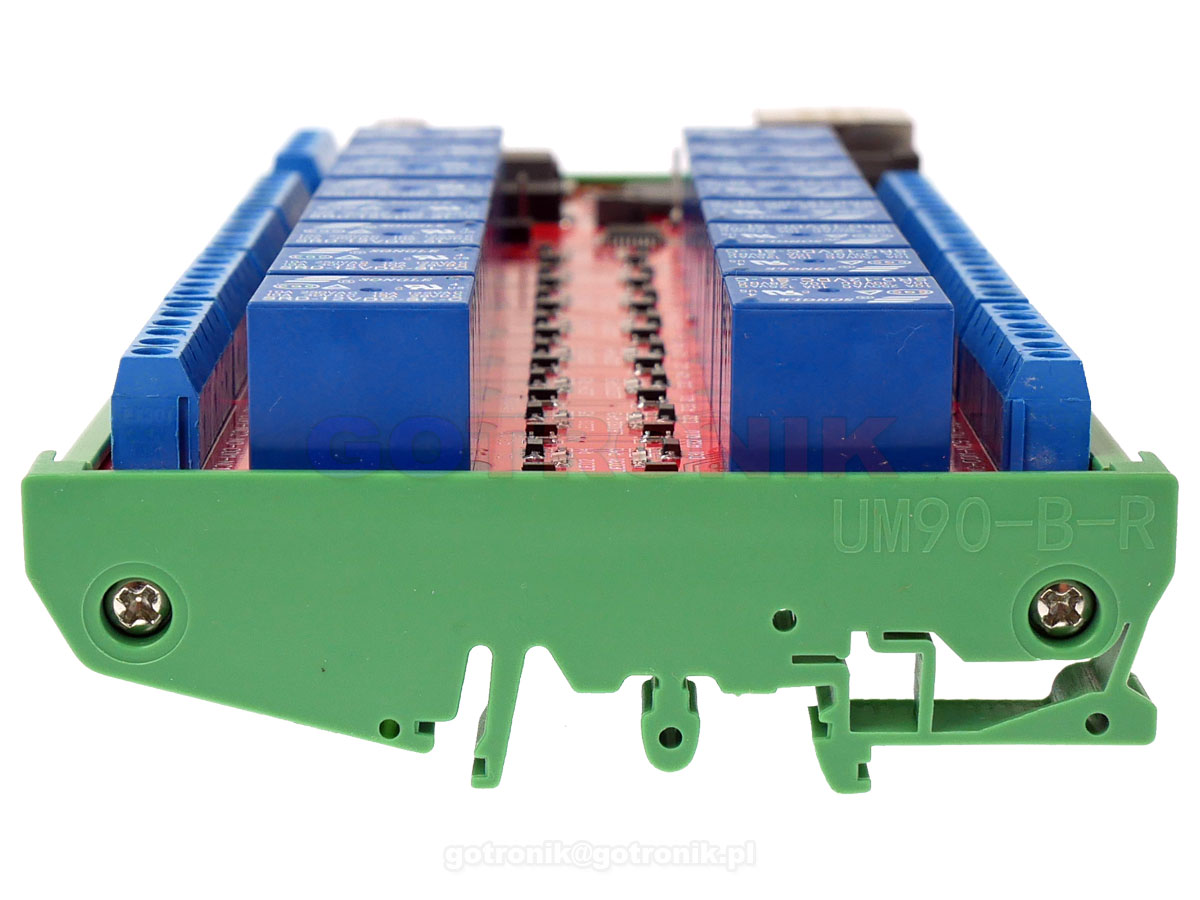

- obudowa do umieszczania na szynie DIN TS35
Jeżeli występuje problem z pobraniem plików za pomocą przeglądarki chrome należy użyć innej.
✱ dodatkowe informacje: http://tech.tutuuu.com/sr-201
✱ oprogramowanie SR-201, manual, źródła: pobierz
✱ youtube: https://www.youtube.com/watch?v=0Gnxaf7Dlt0
* oprogramowanie do pobrania: LINK
opis funkcji:
- włączanie i wyłączanie 16 przekaźników jest kontrolowanych przez Ethernet i RS485. Moduł obsługuje zarówno instrukcje SR-201 (tryby pracy TCP i UDP 2), jak i instrukcje ModBus TCP
- zapewnia funkcję bramy ModBus TCP do ModBus RTU, a inne urządzenia ModBus RTU mogą być łączone kaskadowo przez port 485 modułu
- może niezależnie kontrolować samoblokowanie i impulsowanie każdego kanału. Polecenie SR-201 może sterować opóźnieniem 1-65535 sekund, a polecenie ModBus TCP może kontrolować opóźnienie 1-255 sekund.
- tryb internetowy obsługuje zdalne sterowanie w chmurze, zdalne sterowanie WeChat, postępuj zgodnie z oficjalnym kontem WeChat „zdalne sterowanie w chmurze”, aby powiązać identyfikator urządzenia z kontrolą
- moduł udostępnia program konfiguracyjny, VB, program komputerowy górny Delphi i kod źródłowy.Komputer górny może pobierać stan przekaźnika w trybie TCP, a kod w trybie UDP jest niezwykle prosty, co jest łatwe do osadzenia w różnych aplikacjach.
cechy modułu:
- przemysłowy mikrokomputer jednoukładowy STC jako główny układ sterujący
- 16 wysokiej jakości przekaźników z obwodem diody absorpcyjnej
- wskaźnik zasilania, każdy przekaźnik ma wskaźnik stanu, światło jest włączone, a przekaźnik jest zamknięty
- konfigurowalne, aby przywrócić stan przekaźnika przed awarią zasilania
- konfiguruj parametry modułu przez sieć lub 485
- dzięki kontroli internetowej zdalne sterowanie w chmurze jest chronione lokalnym hasłem, bezpieczne i niezawodne
- napięcie wejściowe 12V (gniazdo DC-Jack 5,5 / 2,1 lub zacisk śrubowy) lub 24V (zacisk śrubowy) - wybierz jedno
- płytka drukowana o grubości 1,6 mm wykonana jest z płyty FR-4 klasy wojskowej,
- rozmiar PCB: 200 mm x 90 mm
z otworami montażowymi
| adres IP | 192.168.1.100 | Można ustawić za pomocą oprogramowania konfiguracyjnego SR-201 |
| Brama domyślna | 192.168.1.1 | |
| Maska podsieci | 255.255.255.0 | |
| Port TCP | 6722 | Nie można skonfigurować portu serwisowego modułu |
| Port UDP | 6723 | |
| Port ModBus TCP | 6724 | |
| Włącz zdalne sterowanie w chmurze | Nie | Można ustawić za pomocą oprogramowania konfiguracyjnego SR-201 |
| Adres DNS | 114.114.114.114 | |
| Serwer Cloud | connect.tutuuu.com | |
| Hasło zdalne w chmurze | 000000 | |
| Zapisz stan przekaźnika przed awarią zasilania | Nie | |
| Identyfikator urządzenia ModBus | 1 | Należy ustawić za pomocą programu do konfiguracji urządzenia Modbus |
| Tryb ModBus RTU | Tryb slave | |
| 485 szeregowych szybkości transmisji | 9600 |
program SR-201 do obsługi modułu przekaźnika przez PC:
zdjęcia:
