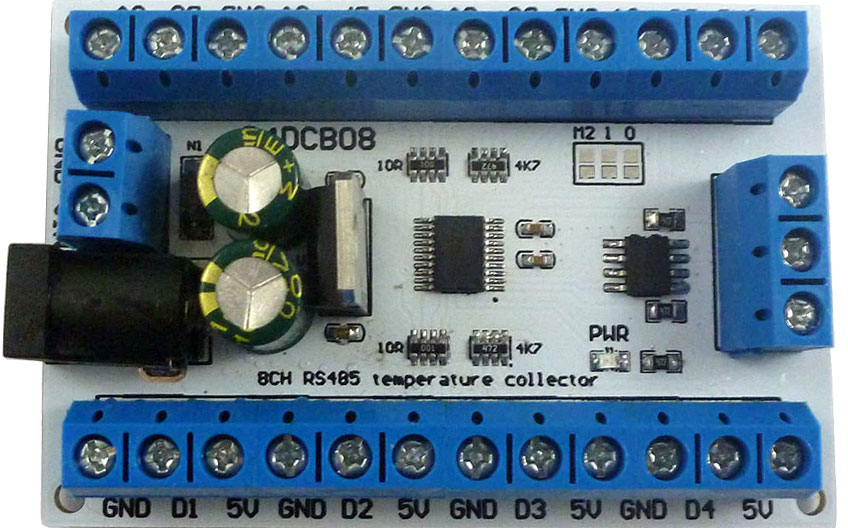

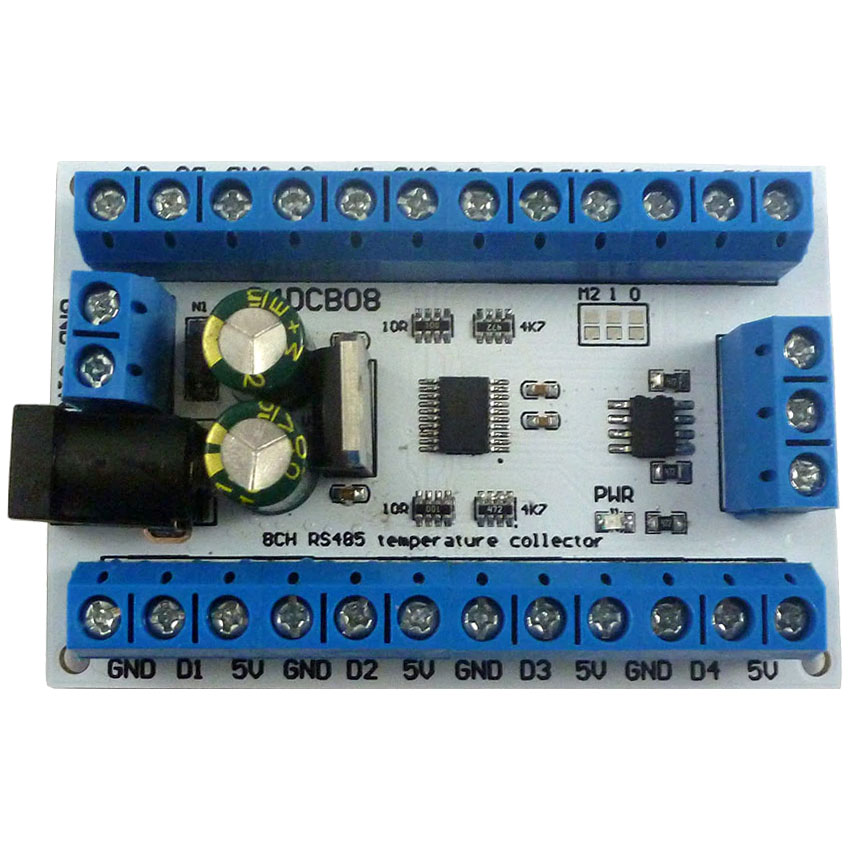

R4DCB08 – 8-kanałowy moduł pomiaru temperatury DS18B20 z RS485 (Modbus RTU) Moduł R4DCB08 to profesjonalne urządzenie przeznaczone do jednoczesnego pomiaru temperatury z maksymalnie 8 czujników cyfrowych DS18B20. Urządzenie komunikuje się za pomocą interfejsu RS485 w standardzie Modbus RTU, co umożliwia jego bezproblemową integrację z systemami automatyki przemysłowej, sterownikami PLC oraz komputerami przemysłowymi. Doskonale sprawdza się w zastosowaniach wymagających precyzyjnego i rozproszonego pomiaru temperatury.
Kluczowe cechy modułu R4DCB08:

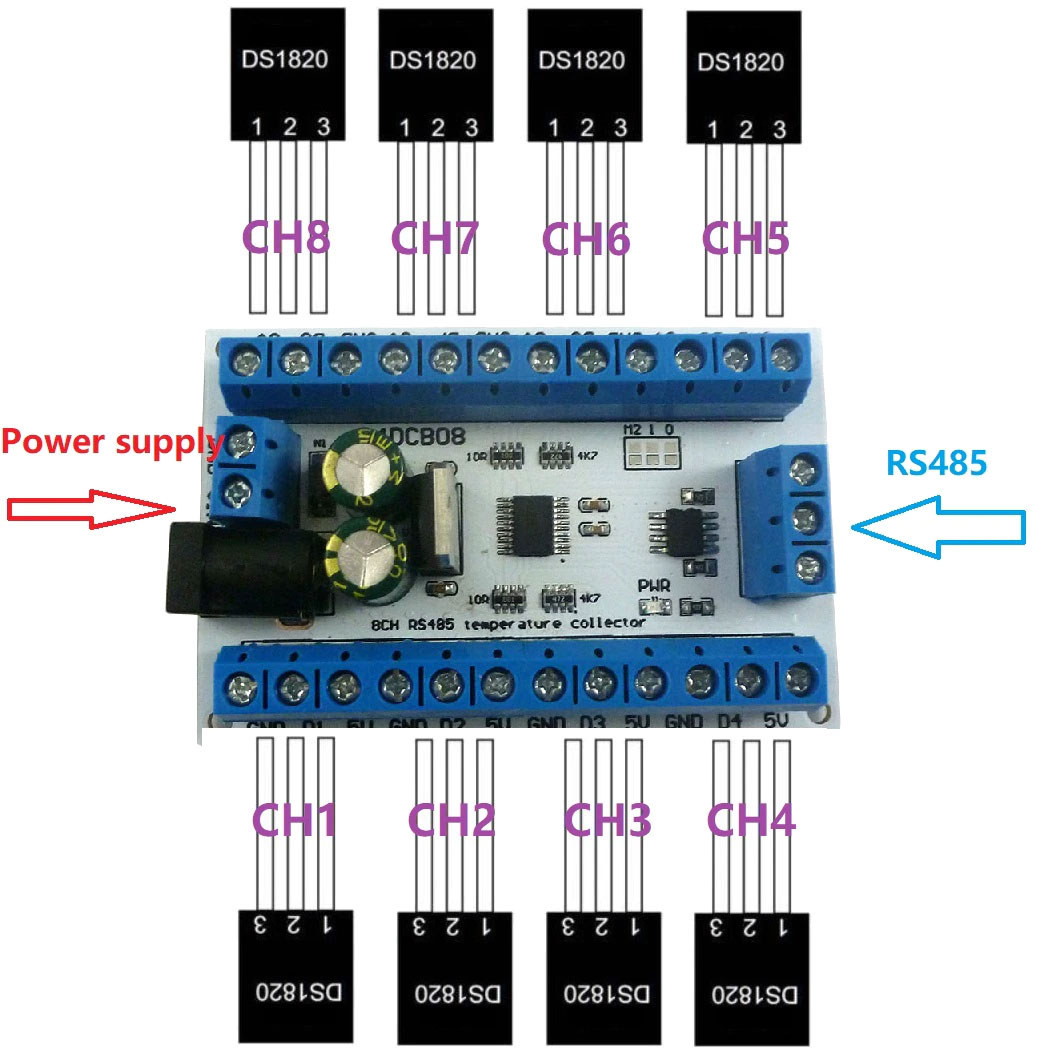

- Obsługa do 8 cyfrowych czujników temperatury DS18B20
- Komunikacja RS485 – stabilna transmisja danych na duże odległości
- Protokół Modbus RTU – zgodność z przemysłowymi standardami
- Możliwość ustawienia adresu i prędkości transmisji z poziomu rejestru
- Wysoka dokładność pomiarowa (±0,5°C w zakresie -10 do +85°C)
- Wielonapięciowe zasilanie: od 6 do 24 V DC
Parametry techniczne:
Model: |
R4DCB08 |
Zasilanie: |
DC 6–24 V |
Pobór prądu: |
8–13 mA (zależny od liczby czujników) |
Obsługa czujników: |
DS18B20 (do 8 szt.) |
Zakres pomiarowy: |
-55°C do +125°C |
Dokładność pomiaru: |
±0,5°C (-10°C do +85°C) |
Interfejs komunikacyjny: |
RS485 |
Protokół: |
Modbus RTU |
Prędkości transmisji: |
1200, 2400, 4800, 9600 (domyślnie), 19200 bps |
Format danych: |
8N1 (8 bitów danych, brak parzystości, 1 bit stopu) |
Zakres adresów urządzenia: |
1–247 |
Wymiary: |
70 × 46 × 18 mm |
Waga: |
ok. 40 g |
Komunikacja MODBUS – obsługiwane komendy:
- Funkcja 0x03 – Read Holding Registers: odczyt danych pomiarowych (temperatura z każdego kanału)
- Funkcja 0x06 – Write Single Register: konfiguracja urządzenia, np. zmiana adresu czy ustawienie prędkości transmisji
Zastosowanie standardowego protokołu Modbus RTU umożliwia integrację modułu z szeroką gamą urządzeń automatyki, oprogramowaniem SCADA, sterownikami PLC i mikrokontrolerami.
Przykładowe zastosowania:
- Systemy HVAC – nadzór nad temperaturą w systemach grzewczych i wentylacyjnych
- Przemysł spożywczy – kontrola temperatury procesów technologicznych
- Magazyny, chłodnie – monitoring warunków przechowywania produktów wrażliwych
- Szklarnie i uprawy – automatyzacja warunków środowiskowych
- Centra danych i serwerownie – zabezpieczenie przed przegrzaniem urządzeń
- Systemy SCADA i BMS – integracja z systemami zarządzania budynkami
- Projekty DIY z Raspberry Pi, ESP32, Arduino – hobbystyczne oraz półprofesjonalne aplikacje

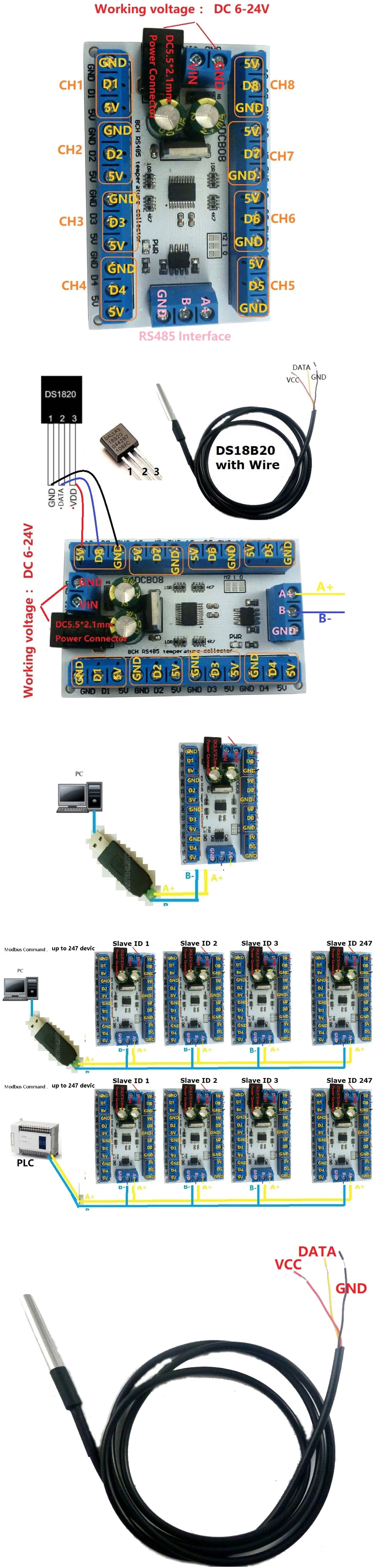

Integracja i kompatybilność:
Moduł może być używany z:
- Sterownikami PLC (Siemens, Omron, Schneider Electric itp.)
- Komputerami z systemami Windows/Linux i oprogramowaniem typu SCADA
- Mikrokontrolerami (np. Arduino, ESP8266, ESP32, Raspberry Pi)
Dostępne są przykładowe biblioteki i narzędzia programistyczne, w tym:
Zawartość zestawu:
- Moduł R4DCB08 (bez czujników DS18B20 – do dokupienia osobno)
- Instrukcja online (linki do dokumentacji i kodów źródłowych)
Link do produktu w sklepie GOTRONIK:
https://www.gotronik.pl/modul-8-kanalowy-pomiar-temperatury-ds18b20-rs485-p-9528.html
#ModbusRTU #RS485 #PomiarTemperatury #DS18B20 #R4DCB08 #AutomatykaPrzemysłowa #MonitoringTemperatury #HVAC #Arduino #RaspberryPi #PLC #SCADA #SystemyBMS #IoT #SmartIndustry
moduł pomiarowy, RS485, modbus RTU, czujnik temperatury, DS18B20, R4DCB08, przemysłowy pomiar temperatury, automatyka, monitoring temperatury, HVAC, chłodnia, sterownik PLC, raspberry pi, arduino, scada, bms, czujnik cyfrowy, 8-kanałowy pomiar temperatury, kolektor danych, pomiar rozproszony
