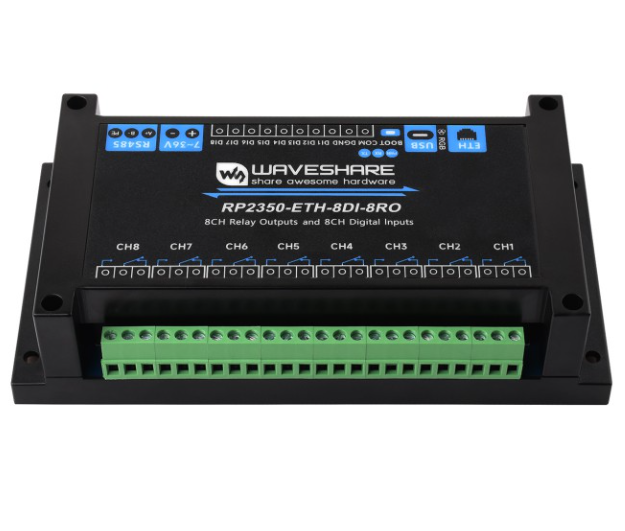

Przemysłowy moduł sterujący marki Waveshare bazujący na nowoczesnym, dwurdzeniowym mikrokontrolerze RP2350B o podwójnej architekturze to potężne narzędzie stworzone dla rygorystycznych systemów automatyki. Płyta główna oferuje użytkownikowi 8 izolowanych wejść cyfrowych DI oraz 8 niezależnych kanałów wyjściowych przekaźników RO o wysokiej obciążalności styków do 10A, co gwarantuje pełną elastyczność podczas przełączania dużych obciążeń w aplikacjach przemysłowych i rozbudowanych układach sieciowych IoT. Obudowa modułu została wykonana z wysokiej jakości tworzywa sztucznego i wyposażona w dedykowany uchwyt na standardową szynę DIN, co pozwala na bezproblemową i stabilną instalację sprzętu wewnątrz profesjonalnych szaf sterowniczych.
![]() |
![]() |
Kluczowym elementem wyróżniającym ten model jest rozbudowana sekcja komunikacyjna i wielopoziomowe bezpieczeństwo galwaniczne. Sprzęt dysponuje zintegrowanym portem Ethernet 10/100 Mbps zarządzanym przez stabilny układ W5500, a także w pełni izolowanym interfejsem RS485 wspierającym natywnie standard Modbus. Producent zadbał o maksymalną niezawodność poprzez zastosowanie kompleksowych układów ochronnych, w tym zaawansowanej izolacji zasilania, barier transoptorowych dla torów wejścia i wyjścia oraz sprzętowego zegara czasu rzeczywistego RTC do precyzyjnego harmonogramowania zadań. Dodatkowo umieszczony na płycie slot kart pamięci TF umożliwia lokalne gromadzenie logów systemowych, a szeroki zakres dopuszczalnego napięcia zasilania ułatwia wdrożenie modułu w zróżnicowanych instalacjach zasilających.
| Specyfikacja modułu Waveshare RP2350-ETH-8DI-8RO | |
|---|---|
| Ogólna specyfikacja systemowa i parametry pamięci | |
| Mikrokontroler i zasoby pamięci | Dwurdzeniowy procesor RP2350B z taktowaniem do 150 MHz, pamięć 16MB Flash oraz 520KB SRAM |
| Interfejs serwisowy USB | Gniazdo USB Type-C przeznaczone do dostarczania zasilania 5V, dwustronnej komunikacji oraz szybkiej aktualizacji oprogramowania wbudowanego |
| Charakterystyka wejść cyfrowych 8x DI | |
| Znamionowe napięcie i rodzaj wejścia | Sygnały w zakresie od 5V do 36V obsługujące zarówno tryb pasywny jak i aktywny dla standardów NPN oraz PNP |
| Izolacja toru wejściowego DI | Zaawansowana i odporna na sprzężenia dwukierunkowa izolacja transoptorowa |
| Charakterystyka wyjść przekaźnikowych 8x RO | |
| Dopuszczalna obciążalność prądowa styku | Natężenie do 10A dla napięć 250V AC lub natężenie do 10A dla napięć 30V DC z wykorzystaniem styków roboczych 1NO 1NC |
| Ochrona toru wyjściowego RO | Pełna izolacja transoptorowa zabezpieczająca mikrokontroler przed stanami nieustalonymi na wyjściu |
| Architektura łączności i moduł zasilania | |
| Dostępne interfejsy komunikacyjne | Sieciowy port Ethernet RJ45 z prędkością 10/100 Mbps oraz przewodowy, optycznie izolowany port RS485 |
| Ochrona układu komunikacji RS485 | Tłumiki przepięć TVS, sprzętowa ochrona przed skokami prądowymi Surge, pełna ochrona elektrostatyczna ESD oraz terminator linii w postaci wbudowanego rezystora 120Ω aktywowanego zworką |
| Główne złącze wejściowe zasilania | Przemysłowy terminal śrubowy akceptujący stabilizowane napięcia w granicach od 7V do 36V DC |
| Wskaźniki stanu i obudowa urządzenia | |
| System wskaźników optycznych LED | Dioda RGB pozostająca do pełnej dyspozycji programisty, czerwony wskaźnik PWR obecności zasilania oraz odpowiednio zielony i niebieski wskaźnik do sygnalizacji transmisji danych TXD i RXD na linii RS485 |

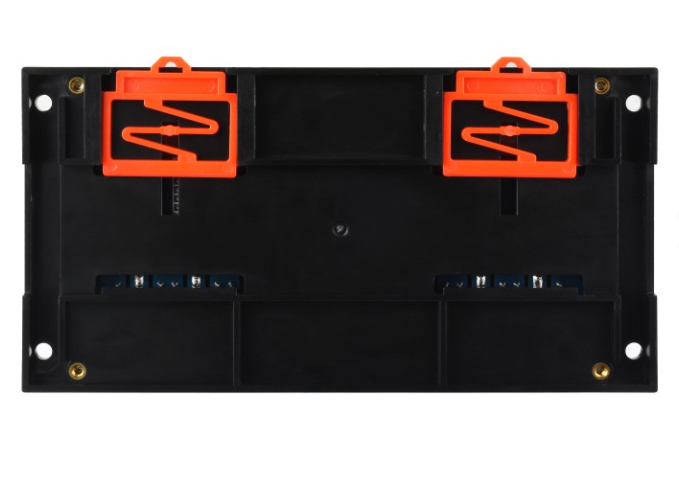

| Budowa zewnętrzna i wymiary gabarytowe | Odporne mechanicznie tworzywo ABS wyposażone w zatrzask na szynę DIN o wymiarach 175 × 90 × 40 mm |

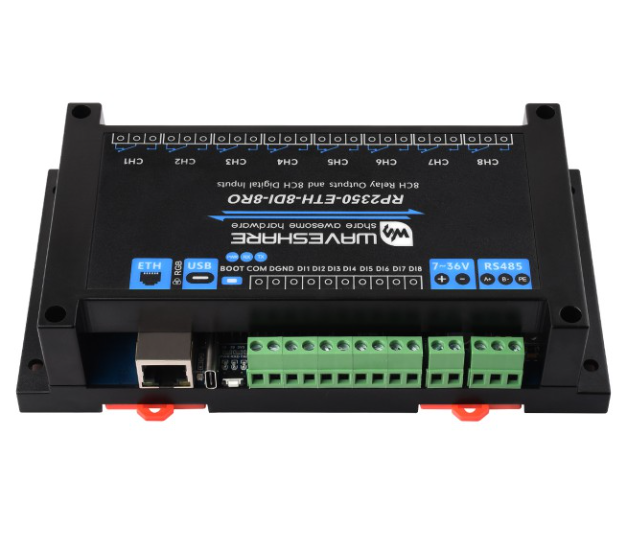

| Nr | Element systemowy | Opis funkcjonalności |
|---|---|---|
| 1 | Procesor RP2350B | Wysokowydajny, dwurdzeniowy układ główny o podwójnej architekturze z zegarem systemowym osiągającym 150 MHz. |
| 2 | Złącze rozszerzeń dla modułu PoE | Gniazdo dedykowane do instalacji nakładki Power over Ethernet celem dystrybucji zasilania po przewodzie sieciowym. |
| 3 | Sprzętowy klawisz RESET | Przycisk mechaniczny wyzwalający natychmiastowe ponowne uruchomienie urządzenia. |
| 4 | Układ izolacji transoptorowej dla przekaźników | Zabezpieczenie odcinające mikrokontroler od potencjalnie groźnych zakłóceń generowanych przez zewnętrzne układy obciążeń wysokonapięciowych podłączonych do przekaźników. |
| 5 | Blok 8 wysokoprądowych układów przekaźnikowych | Moduły przełączające charakteryzujące się bezpieczną obciążalnością styków nieprzekraczającą wartości 10A przy 250V AC lub stałego prądu 10A przy 30V DC. |
| 6 | Zaciski śrubowe terminali wyjściowych przekaźników | Masywne porty wyjściowe umożliwiające bezproblemowe i pewne podłączenie okablowania dla zewnętrznych urządzeń wykonawczych. |
| 7 | Wbudowana przetwornica separująca zasilanie | Układ kreujący stabilne i w pełni odizolowane źródło zasilania poszczególnych sekcji obwodu. Rozwiązanie to wyklucza potrzebę doprowadzania niezależnego napięcia dla wyizolowanych sektorów urządzenia. |
| 8 | Cyfrowy izolator sygnałowy układu transmisyjnego | Specjalizowany układ chroniący ścieżki przesyłu danych przed destrukcyjnym wpływem zakłóceń emitowanych przez zewnętrzne sygnały komunikacyjne. |
| 9 | Zworka terminująca linię RS485 | Konfigurator fizycznie aktywujący wbudowany rezystor dopasowujący impedancję falową o wartości 120Ω, który stabilizuje sygnał na długich odcinkach przewodu. |
| 10 | Gniazdo interfejsu szeregowego magistrali RS485 | Terminal przeznaczony do wpięcia instalacji komunikacyjnej łączącej urządzenie z zewnętrznymi sterownikami peryferyjnymi opartymi na RS485. |
| 11 | Główny zacisk śrubowy modułu zasilającego | Port wejściowy prądu stałego zapewniający ciągłą pracę urządzenia przy napięciach mieszczących się w granicach od 7V do 36V DC. |
| 12 | Dedykowany układ dystrybucji zasilania (Power IC) | Kluczowy procesor zarządzający prądem i napięciami wchodzącymi do poszczególnych stref mikrokontrolera. |
| 13 | Blok zacisków wejść cyfrowych DI | Terminal dedykowany dla 8 niezależnych sygnałów wejściowych sterujących systemem z zewnątrz. |
| 14 | Sekcja dwukierunkowej izolacji transoptorowej wejść DI | Obwód skutecznie oddzielający prądowo wszystkie sygnały wejściowe docierające z czujników. |
| 15 | Gniazdo podtrzymania zasilania dla zegara RTC | Standardowy slot na płaską baterię zasilającą sprzętowy zegar czasu rzeczywistego w przypadku awarii głównego napięcia. |
| 16 | Akustyczny przetwornik piezoelektryczny | Pasywny brzęczyk służący do sygnalizacji zdarzeń lub błędów systemowych dla operatora. |
| 17 | Gniazdo uniwersalne Pin header | Wyprowadzenia interfejsowe przygotowane do zintegrowania płyty głównej z opcjonalnymi modułami zewnętrznymi. |
| 18 | System diod sygnalizacyjnych LED | Zestaw wskaźników optycznych dostarczających natychmiastowych informacji o zasilaniu układu oraz stanie odbioru i nadawania pakietów komunikacyjnych z szyny RS485. |
| 19 | Dedykowany klawisz trybu BOOT | Przycisk funkcyjny pozwalający wejść w procedurę zmiany lub aktualizacji oprogramowania mikrokontrolera. |
| 20 | Gniazdo interfejsu USB Type-C | Uniwersalny port zapewniający komunikację w standardzie USB 1.1 dla trybu urządzenia i hosta, używany w główniej mierze do flashowania oprogramowania. |
| 21 | Zintegrowana dioda RGB w standardzie WS2812 | Rozbudowany, wielokolorowy emiter LED oddany całkowicie pod kontrolę z poziomu kodu źródłowego pisanego przez użytkownika. |
| 22 | Złącze komunikacyjne sieci Ethernet | Gniazdo RJ45 pozwalające na pełnoprawne podłączenie modułu do sieci w standardzie Fast Ethernet z szybkościami rzędu 10/100 Mbps. |
