Moduł sterownika oświetlenia solarnego 3A Li-Ion

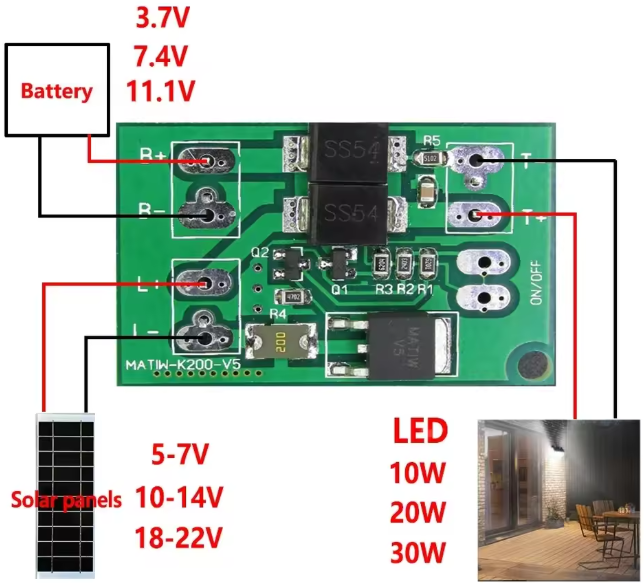

Kompaktowy układ sterujący przeznaczony do budowy i naprawy lamp solarnych, w tym oświetlenia ulicznego, ogrodowego, trawnikowego oraz łańcuchów świetlnych. Urządzenie charakteryzuje się wysoką jakością wykonania i działa na zasadzie detekcji napięcia generowanego przez panel słoneczny, eliminując konieczność stosowania dodatkowych elementów światłoczułych. Układ automatycznie zarządza procesem ładowania w ciągu dnia oraz aktywuje oświetlenie po zmroku (gdy napięcie na panelu spada), a wyłącza je, gdy zrobi się jasno. Sterownik obsługuje różnorodne typy ogniw, w tym baterie litowo-żelazowo-fosforowe (LiFePO4), trójskładnikowe baterie litowe oraz polimerowe.

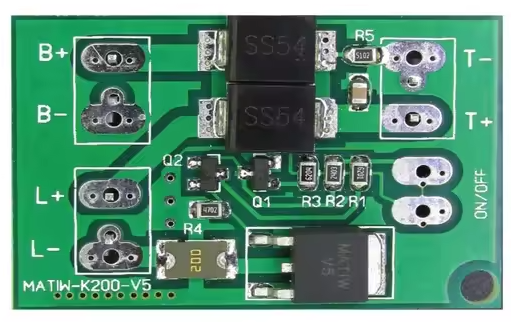

Płytka kontrolna zapewnia stabilny prąd wyjściowy do 3A oraz obsługuje prąd wejściowy z panelu solarnego do 5A. Układ wyposażony jest w zabezpieczenie przed zwarciem na wyjściu, ochronę nadprądową oraz funkcję anty-backflow (zapobieganie cofaniu się prądu). Należy pamiętać, że moduł nie posiada wbudowanego zabezpieczenia przed przeładowaniem i nadmiernym rozładowaniem akumulatora. Z tego względu, podłączane akumulatory litowe muszą być bezwzględnie wyposażone we własne płytki zabezpieczające (BMS). Napięcie wyjściowe na diodę LED jest równe napięciu akumulatora (sterownik nie posiada przetwornicy podwyższającej typu boost), dlatego konieczne jest stosowanie diod o odpowiednim napięciu pracy lub rezystorów ograniczających prąd.



Parametry:

• Maksymalny prąd wejściowy: 5 A
• Maksymalny stabilny prąd wyjściowy: 3 A
• Obsługiwane typy akumulatorów: Litowo-żelazowo-fosforowe, trójskładnikowe litowe, polimerowe
• Wymagane zabezpieczenie akumulatora: Płytka ochronna (BMS) jest wymagana (brak w module)
• Zasada działania: Automatyczne włączanie po zmroku / wyłączanie o świcie (na podstawie napięcia panelu)
• Elementy wykonawcze: Diody SS54, tranzystory sterujące
• Zabezpieczenia modułu: Ochrona przeciwzwarciowa wyjścia, zabezpieczenie nadprądowe, anty-backflow
• Kompatybilność złącz: Terminale XH2.54 lub KF301
• Ograniczenia LED: Nie obsługuje sterowania typu boost (podwyższania napięcia)
• Modyfikacja R5: Możliwość usunięcia rezystora R5 lub montażu włącznika w celu odłączenia oświetlenia (transport/magazynowanie)
• Zastosowanie: Lampy solarne, oświetlenie ogrodowe, łańcuchy świetlne
• Obsługa LED 3.2V: Wymaga rezystora ograniczającego (np. >5 Ohm dla 1W LED przy zasilaniu 3.7V)
