Moduł sterownika silnika z mostkiem H 7A 160W dwukanałowy

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-863

Kod producenta: XY-160D

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 70,00 zł

Cena netto: 56,91 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Moduł sterownika silnika z mostkiem H 7A 160W L298
moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863
Moduł sterownika z mostkiem H służy do sterowania między innymi prędkością obrotową silnika prądu stałego DC. Układ umożliwia jednoczesną regulację 2 silników. Moduł umożliwia również zmianę kierunku obrotów silnika (prawo/lewo). Układ posiada izolację transoptorową zapewniającą odseparowania części cyfrowej sterowania modułu od silników. Mostek H jest układem elektrycznym umożliwiającym sterowanie kierunkiem działania silników prądu stałego (DC). Są one często używane w automatyce i robotyce.

moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863
Moduł sterownika silników DC z mostkiem H 7A 160W L298

dane techniczne:
  • moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D
  • napięcie zasilania 6,5 – 27V
  • zabezpieczenie przed odwrotnym podłączeniem zasilania: NIE
  • liczba obsługiwanych silników: 2
  • prąd maksymalny: 7A
  • napięcie sygnału sterującego: 3 – 6,5V
  • zakres częstotliwości PWM: 0 – 10kHz
  • minimalna szerokość impulsu: 10us
  • temperatura pracy: -25 – 80℃
  • średnica otworów montażowych: 3mm
  • płytka dwustronna z metalizacją otworów
  • złącza ARK do przykręcenia przewodów
  • wymiary: 55 x 55 x 16mm
pdf logododatkowe materiały XY-160D

Uwagi dodatkowe:
1. Wyjście modułu powinno zostać zabezpieczone bezpiecznikiem 10A
2. Zaleca się zastosowanie bezpiecznika na zasilaniu modułu (15A)
moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863
Funkcje:
1.Podwójny mostek H, może napędzać dwa silniki jednocześnie; prąd jednokanałowy 7A; duża moc
2.Szerokie napięcie wejściowe: 6,5 V-27 V.
3.Sygnał wejściowy izolacji transoptora, port IO może bezpośrednio kontrolować bez zakłóceń
4. ochrona przeciwprzepięciowa
5.Wysoka moc, TVS i obwód wyładowania elektrostatycznego; nie tylko tłumi natychmiastowe zakłócenia impulsu i elektrostatyczne, ale także poprawia wydajność EMC

Uwaga:
 1. + 5 V można podłączyć do 5 V lub 3,3 V i zasilić port sygnałowy;
2. ENA1 jest portem włączania silnika, może łączyć się z PWM w celu dostosowania prędkości silnika 1; ENA2 może regulować prędkość silnika 2;
3. IN1, IN2 może kontrolować  silnik 1 , obrót w przód / tył, hamowanie;
4. IN3, IN4 może kontrolować silnik 2;
5.  GND portu sygnałowego nie może być połączony z uziemieniem zasilania PGND

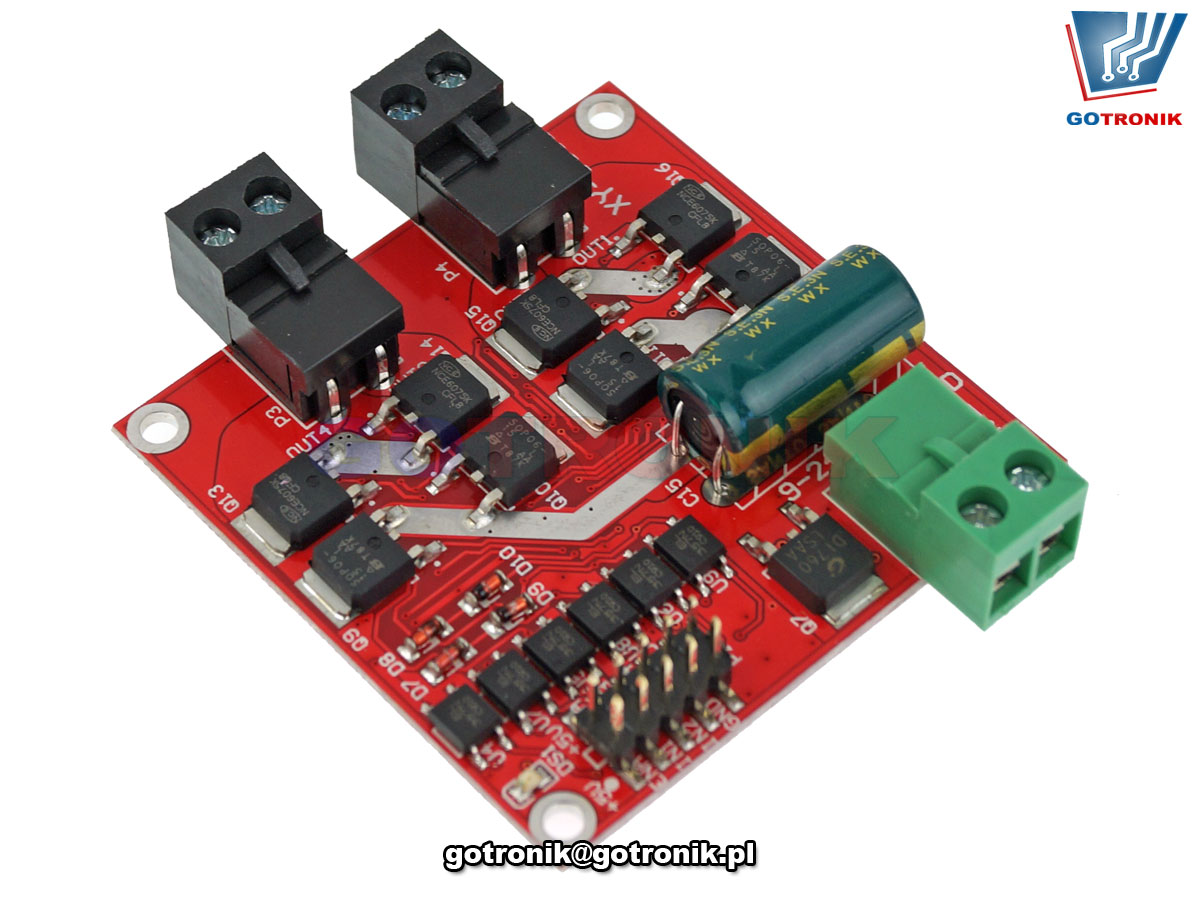

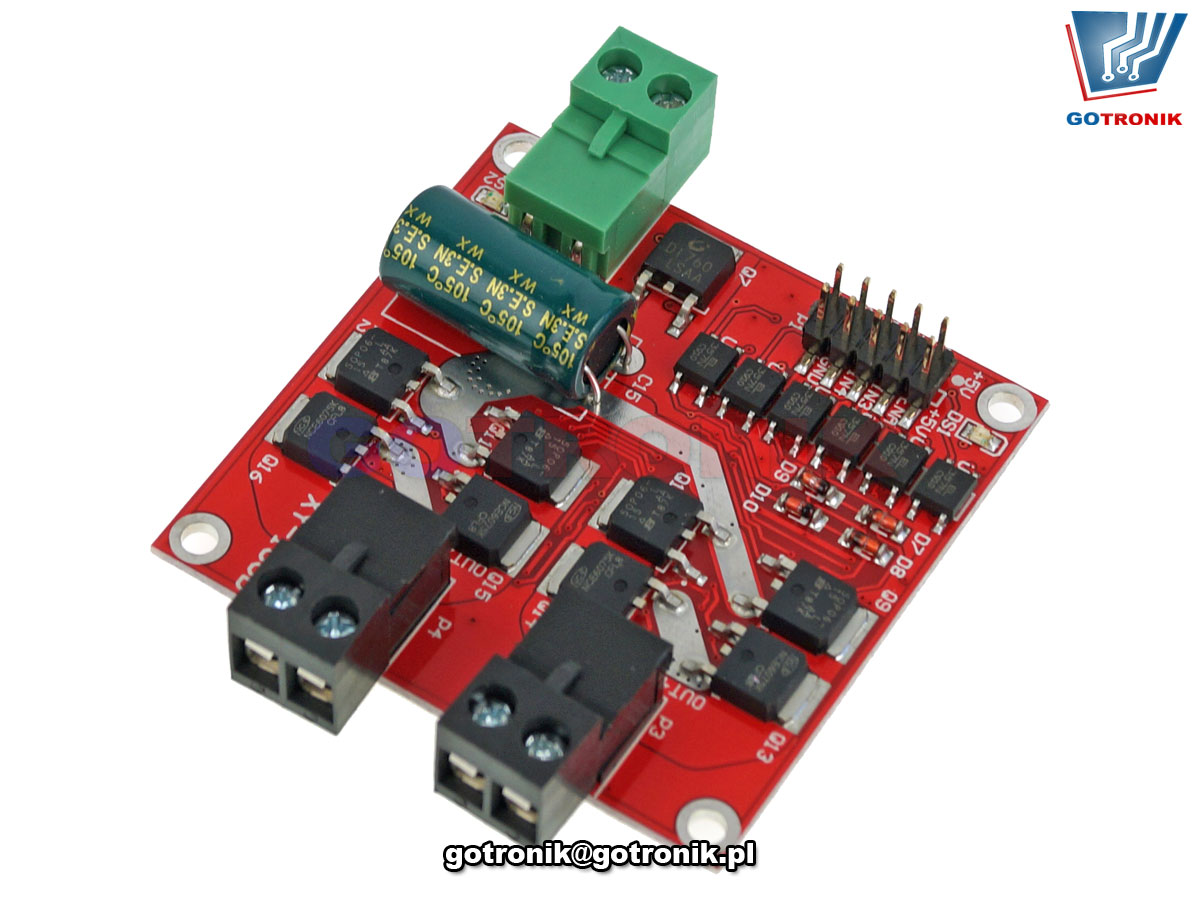

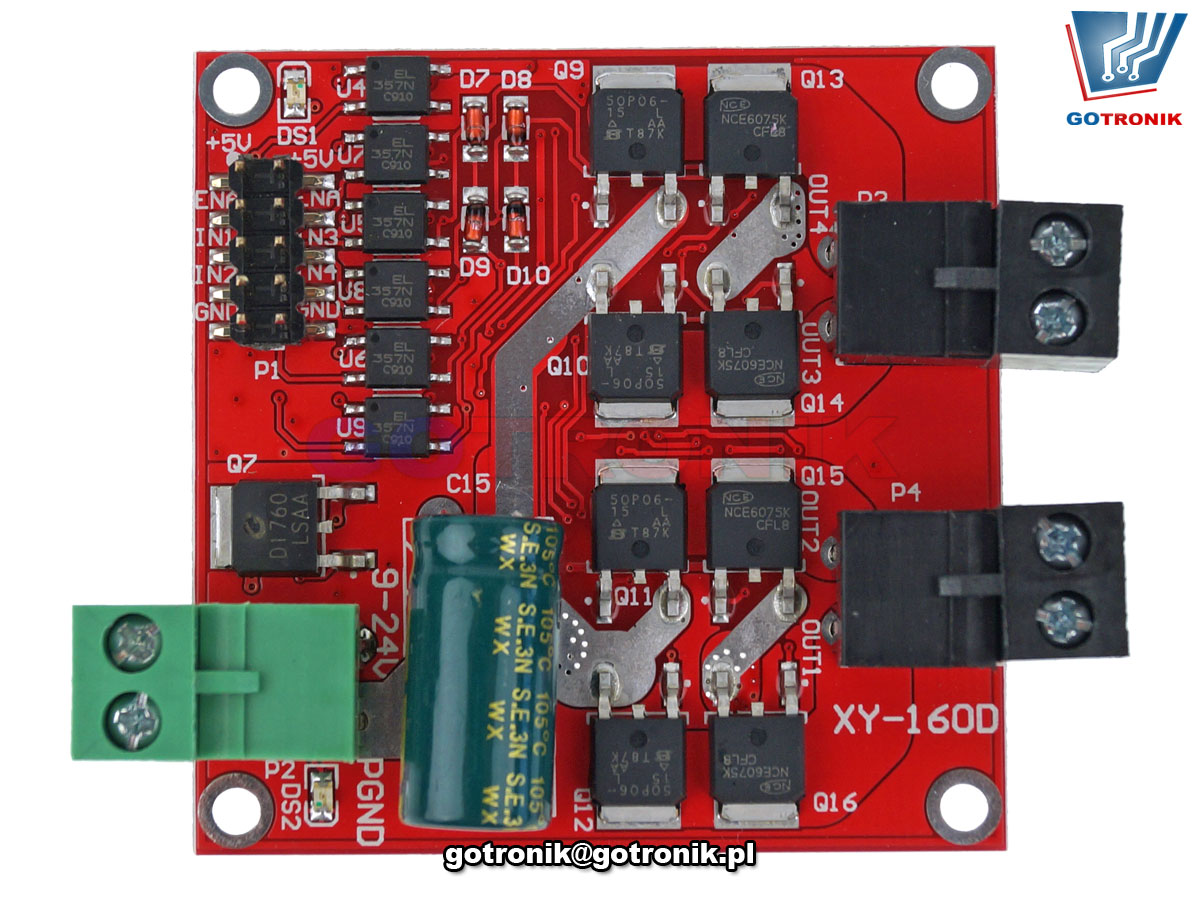

zdjęcia produktu:
moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863moduł 2 kanałowego sterownika silników - mostek typu H model XY-160D BTE-863
