Sterownik silników trójfazowy 3/4 przewodowych
sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732
Moduł sterownika silników trójfazowych BLDC w wersji 3 lub 4 przewodowych. Sterownik pozwala uruchomić silniki bezszczotkowe z dysków twardych HDD, CD-ROM. Bardzo łatwe sterowanie prędkością obrotową silnika przy pomocy potencjometru.

sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732

dane techniczne:
  • sterownik silników bezszczotkowych trójfazowy
  • obsługuje silniki 3 i 4 przewodowe
  • napięcie zasilania: 5V do 12V dc
  • zabezpieczenie przed napięciem zwrotnym
  • zabezpieczenie przed przeciążeniem
  • sterowanie odwróceniem fazy
  • prąd wyjściowy: poniżej 1,2A
  • regulacja predkości obrotowej: płynna potencjometrem 0 do 100%
  • wyjście: COM W V U
  • złącza: gniazdo terminal block ARK do przykręcenia przewodów
    nie ma konieczności lutowania
  • sterownik TI DRV11873
  • płytka drukowana dwustronna z metalizacją otworów
  • wymiary płytki drukowanej: 60mm x 45mm


  •
sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732

sposób podłączenia:
Kontroler sterujący jest bardzo prosty w instalacji. Na poniższym rysunku przedstawiono schemat podłączenia.
► podłączenie zasilania:
Do złącza śrubowego opisanego jako + DC - przykręcamy przewody z napięciem zasilającym. (+) plus zasilania przewód czerwony, (-) minus masa zasilania. Należy zachować odpowiednią polaryzację, gdyż niewłaściwe podłączenie zasilania lub przekroczenie napięcia zasilania doprowadzi do uszkodzenia modułu (przepalenia). Zalecamy rozróżniać kolory; czerwony to (+), a czarny to (-). Wartość napięcia zasilajacego od 5V do 12V.

► podłączenie silnika:
W zależności od typu posiadanego silnika wykorzystujemy wyjścia dla: silnik trójfazowy 3 przewodowy --> wyjścia W V U. Silnik 4 przewodowy --> wyjścia W V U i COM

► wybór rodzaju silnika:
silnik trójfazowy 3 przewodowy -->zworka po lewej stronie w pozycji ON
silnik trójfazowy 4 przewodowy -->zworka po prawej stronie w pozycji OFF

► wybór kierunku obrotów silnika:
CW - ClockWise - obrót zgodnie z ruchem wskazówek zegara --> w prawo
CCW - Counter ClockWise - obrót w kierunku przeciwnym do ruchu wskazówek zegara --> w lewo
sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732

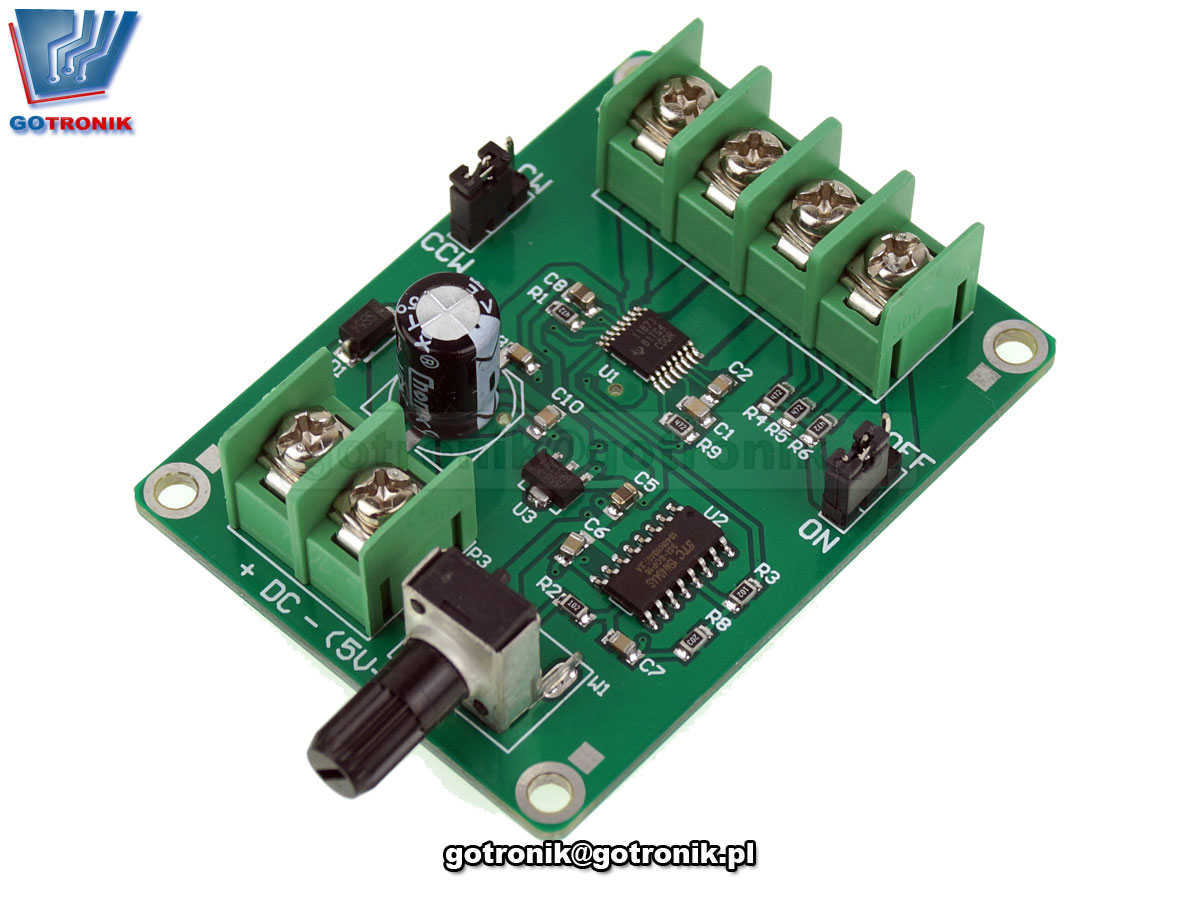

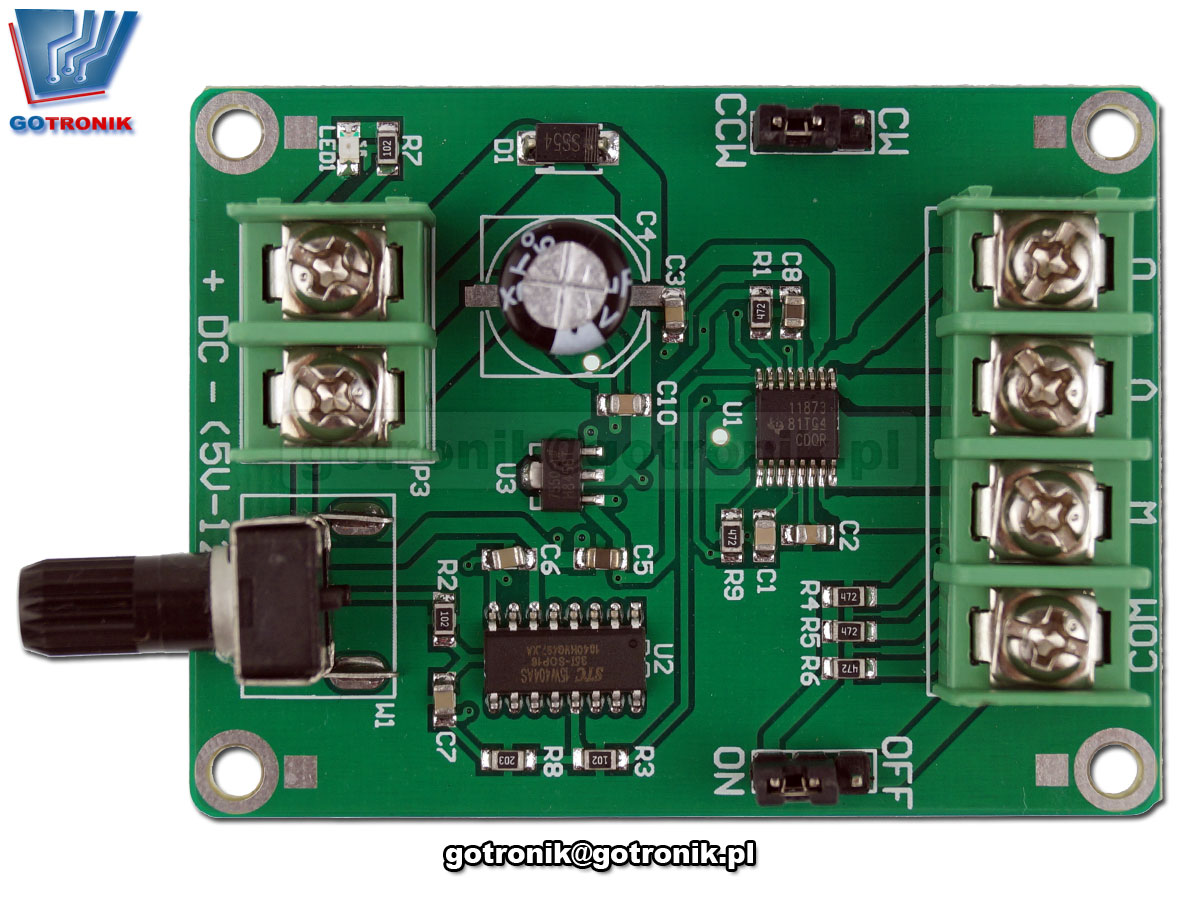

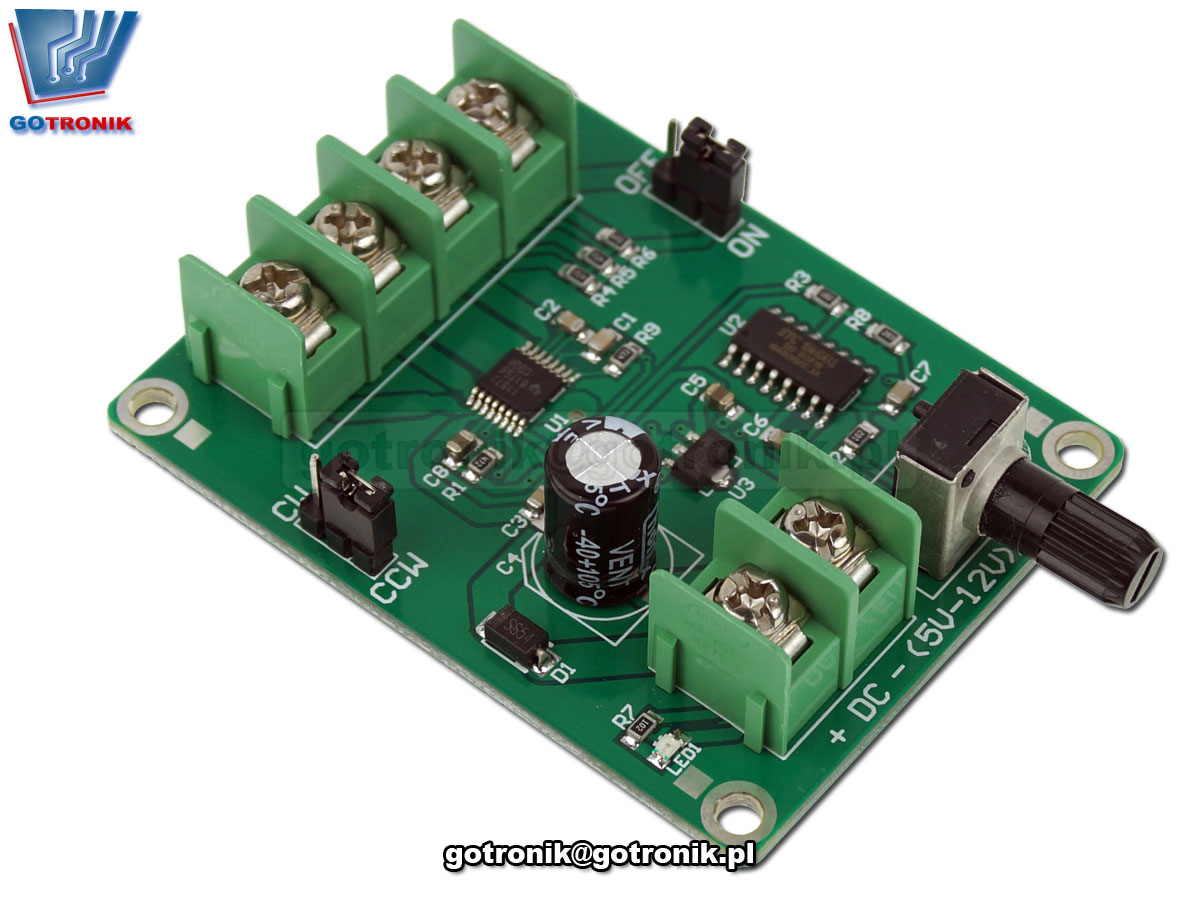

zdjęcia:
sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732 sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732sterownik silnika silników trójfazowych bldc hdd cd-rom twardego dysku com w v u BTE-732
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Produkt zgodny z opisem, POLECAM
