Moduł uruchomieniowo - rozwojowy easyAVR128

Moduł uruchomieniowy-rozwojowy EasyAVR128 jest kompletnym rozwiązaniem do szybkiego i prostego testowania programów napisanych na mikrokontroler ATmega128A produkcji Atmel.

Uniwersalny moduł uruchomieniowy służy do nauki programowania mikroprocesorów z serii AVR firmy ATMEL. Gdy napiszemy nasz program konfigurujemy odpowiednio połączenia z mikroprocesorem i sprawdzamy czy działa poprawnie. A więc mamy możliwość sprawdzenia naszego projektu bez wykonywania płytki drukowanej.

Do podłączenia mikrokontrolera Atmega128A ze współpracującymi układami peryferyjnymi nie trzeba używać przewodów i kabli - wszystkie połączenia są już wykonane na płytce drukowanej modułu. Dołączania lub odłączanie odbywa się za pomocą wygodnych w użyciu przewodów połączeniowych, które możemy dowolnie podłączać.

Zestaw wyposażono w następujące układy peryferyjne:
- program Bootloader'a - można programować mikrokontroler ATmega128A poprzez port szeregowy
- CP2102 konwerter USB na UART do komunikacji RS232 i programowania bootloadera.
- wbudowany stabilizator 5,0V i 3,3V
- złacze DB9 do RS232 (układ sp232een)
- możliwośc wyboru wartości napięcia zasilania 5,0V lub 3,3V za pomocą zworki
- 8 diod LED
- przycisk RESET
- układ zegara czasu rzeczywistego DS1302 Real Time Clock
- pamięć eeprom i2c 24C02 w podstawce
- złącze ISP6 do podłączenia zewnętrzego programatora
- złącze ISP10 do podłączenia zewnętrzego programatora
- złacze JTAG
- 8 przycisków
- sterownik silnika krokowego (uln2003a)
- buzzer
- złącze pod wyświetlacz LCD1602
- złącze pod wyświetlacz LCD12864
- wyprowadzone sygnały ADC0 i ADC1
- złącze pod czujnik temperatury DS18B20
- wyprowadzone sygnały INT0 i INT1
- 8 wyświetlacz siedmiosegmentowych LED
- kwarc 7.3728MHz


schemat ideowy:

materiały dodatkowe do zestawu:

easyAVR128 (manulal, schemat ideowy, przykładowe programy wraz z kodami źródłowymi, karty katalogowe)

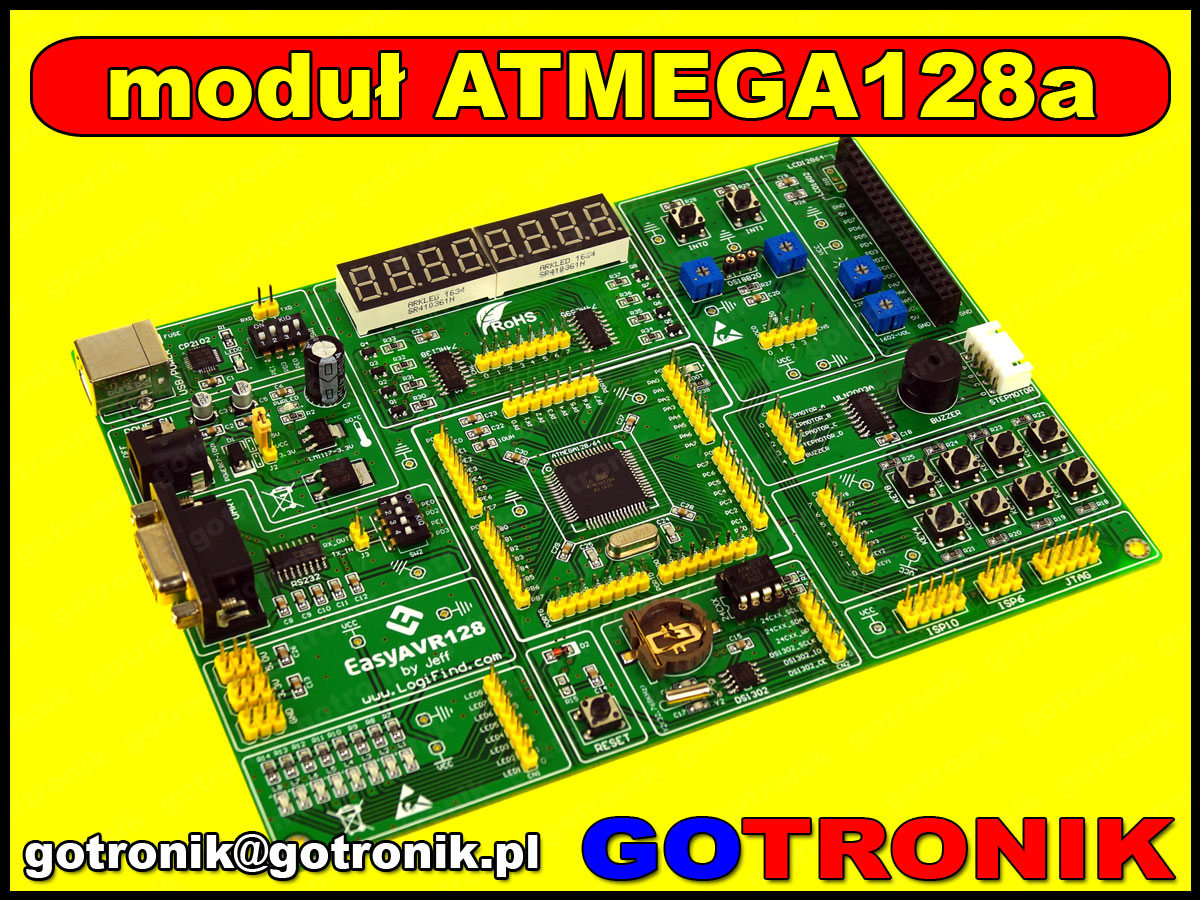

zdjęcia:
