Moduł wzmacniacza audio 2.5W Mono Klasa D PAM8302A

Moduł oparty na układzie PAM8302A to niezwykle kompaktowy, jednokanałowy wzmacniacz audio pracujący w klasie D. Mimo swoich niewielkich rozmiarów, potrafi dostarczyć moc wyjściową do 2.5W (przy impedancji 4Ω), co czyni go znaczącym ulepszeniem względem starszych konstrukcji typu LM386. Dzięki wysokiej sprawności energetycznej przekraczającej 90%, układ ten jest idealnym rozwiązaniem dla projektów zasilanych bateryjnie oraz urządzeń przenośnych, minimalizując straty energii i wydłużając czas pracy. Szeroki zakres napięcia zasilania od 2.0V do 5.5V DC pozwala na łatwą integrację z popularnymi systemami mikrokontrolerowymi, takimi jak Arduino czy ESP32, a także zasilanie bezpośrednio z ogniw Li-Pol lub baterii AA.

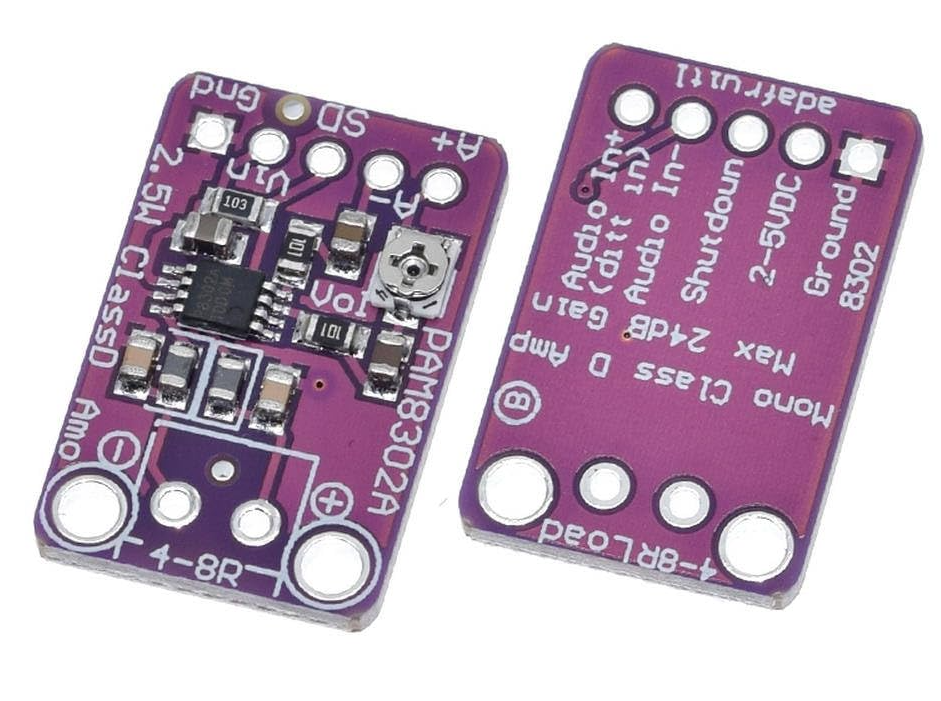

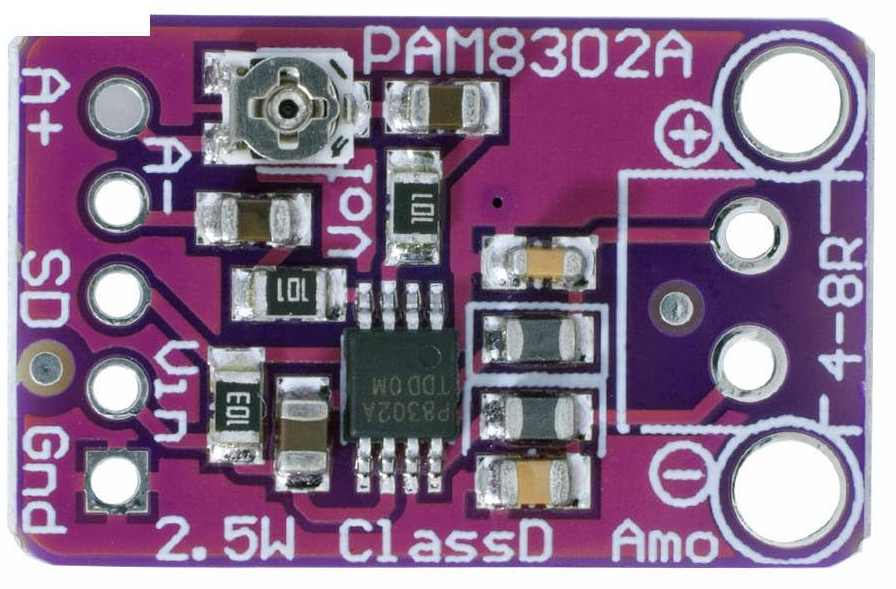

Płytka została zaprojektowana z dbałością o jakość sygnału. Wejścia audio (A+ i A-) są w pełni różnicowe i odseparowane kondensatorami 1.0uF, co skutecznie redukuje zakłócenia; w przypadku źródła sygnału niesymetrycznego wystarczy zewrzeć wejście A- do masy. Wyjście wzmacniacza pracuje w konfiguracji mostkowej (BTL - Bridge Tied Load), generując sygnał PWM o częstotliwości 250kHz, który jest uśredniany bezpośrednio przez cewkę głośnika, eliminując potrzebę stosowania dużych filtrów wyjściowych. Na laminacie znajduje się również precyzyjny potencjometr montażowy, umożliwiający płynną regulację wzmocnienia od 24dB w dół, co pozwala idealnie dopasować głośność do konkretnej aplikacji. Układ wyposażono w zaawansowane zabezpieczenia termiczne oraz nadprądowe, co gwarantuje bezpieczeństwo użytkowania nawet przy maksymalnym obciążeniu.

Specyfikacja techniczna i funkcje

• - Marka: CJMCU
• - Model: CJMCU-832 (PAM8302A)
• - Typ wzmacniacza: Mono, Klasa D (cyfrowy)
• - Napięcie zasilania: 2.0V – 5.5V DC
• - Moc wyjściowa (4Ω): 2.5W (przy 10% THD, zasilanie 5.5V)
• - Moc wyjściowa (8Ω): 1.5W (przy 10% THD, zasilanie 5.5V)
• - Sprawność: >90% (przy 8Ω i mocy >0.5W)
• - Wzmocnienie (Gain): Maksymalnie 24dB, regulowane potencjometrem
• - Współczynnik tłumienia wpływu zasilania (PSRR): 50dB przy 1kHz
• - Pobor prądu w spoczynku: ok. 4mA
• - Pobór prądu w trybie Shutdown: 1uA
• - Częstotliwość przełączania PWM: 250 kHz
• - Typ wejścia: Różnicowe (Differential) z możliwością pracy Single-Ended
• - Typ wyjścia: BTL (Bezpośrednie podłączenie głośnika, brak masy na wyjściu)
• - Zabezpieczenia: Termiczne, przeciwzwarciowe, nadprądowe
• - Konstrukcja: Filterless (bezfiltrowa) z koralikami ferrytowymi na wyjściu

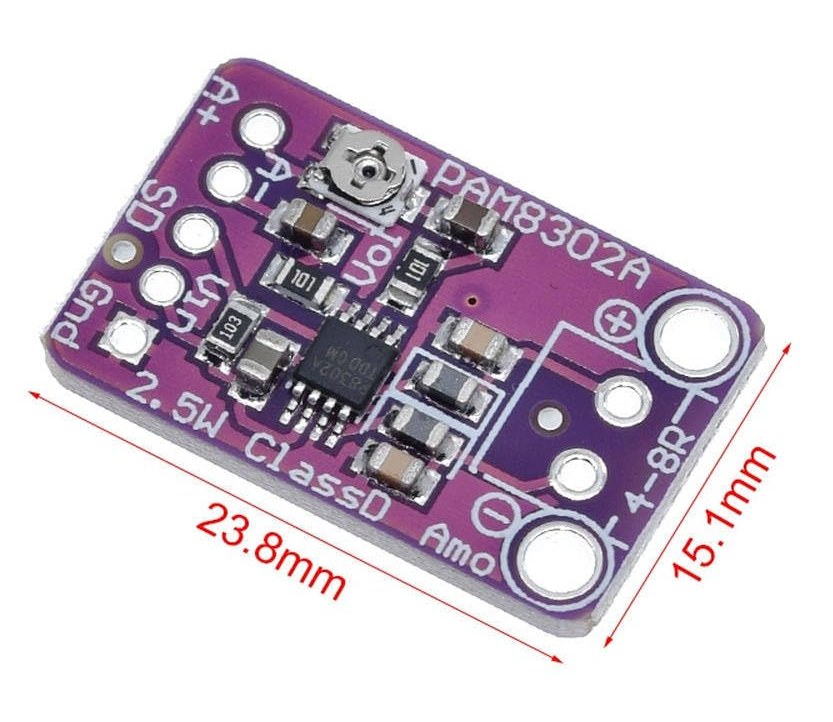

• - Wymiary płytki: Kompaktowy format, ok. 24mm x 15mm

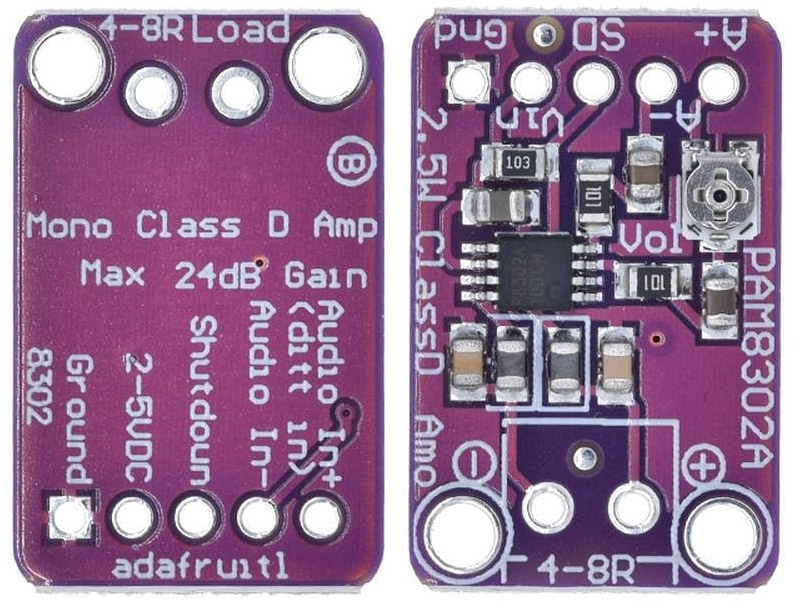

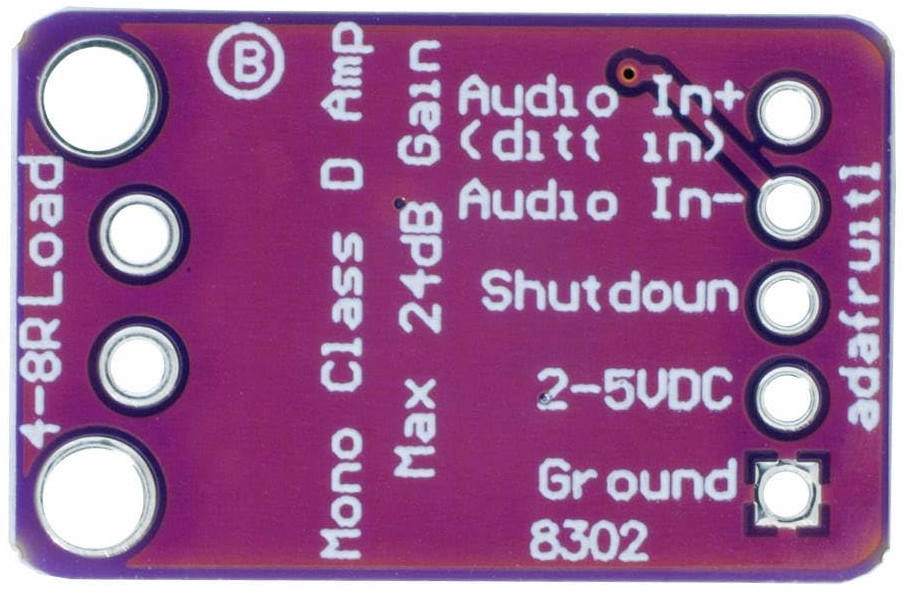

• - Złącza: Pady lutownicze pod goldpiny oraz złącze śrubowe (ARK)

Opis wyprowadzeń i parametry pracy
