Moduł zasilacza niestabilizowanego 8A

Czas wysyłki: 24 godziny

Koszt wysyłki: od 15,00 zł Dostępne formy wysyłki dla oglądanego produktu:firma kurierska GLS - 15,00 zł
odbiór osobisty: Wrocław ul. Bystrzycka 69C - 0,00 zł

Numer katalogowy: BTE-924

Stan magazynowy:

Stan produktu: Nowy

Cena: 12,00 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Moduł zasilacza niestabilizowanego 8A
Moduł zasilacza niestabilizowanego 8A BTE-924
Moduł zasilacza niestabilizowanego o maksymalnym prądzie do 8A. Zasilacz niestabilizowany to klasyczna konstrukcja składająca się z mostka prostowniczego Greatza i filtra pojemnościowego. Wejściowe napięcie AC z transformatora przemienne (zmienne) przechodzi przez mostek prostowniczy. Spadek napięcia na mostku wynosi ok. 1,2V. Za mostkiem mamy zespół filtra pojemnościowego składającego się z kondensatora dużej pojemności i drugiego o mniejszej. Oferowany zasilacz niestabilizowany można wykorzystać do zasilania urządzeń gdzie nie jest wymagana stabilizacja napięcia: np. stopnie mocy audio itp.
Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924

dane techniczne:
  • moduł zasilacz niestabilizowanego AC to DC
  • napięcie wejściowe AC: do 18Vac
    z transformatora przemienna
  • napięcie wyjściowe: DC niestabilizowane
    napięcie wyjściowe nieregulowane zależne od wartości napięcia wejściowego:
    ok. 1,2V spadek napięcia na mostku Greatz'a
    ok. x1,41 - podbicie napięcia szczytowego na kondensatorze
  • mostek prostowniczy Greatza: maksymalny prąd do 8A
  • kondensatory filtrujące:
    ► kondensator elektrolityczny dużej pojemności 3300uF/25V
    ► kondensator 100nF
  • dioda LED sygnalizująca zasilanie
  • złącza ARK teminal block do przykręcenia przewodów
    bez konieczności lutowania
    OUTPUT - wyjście
    INPUT - wejście
  • profesjonalnie wykonana płytka drukowana PCB:
    ► dwustronna z metalizacją otworów
    ► czerwona solder-maska ochronna
    ► otwory montażowe
  • wymiary: 50mm x 25mm x 20mm
Moduł mostka prostowniczego to gotowa płytka do zamiany podłączenia napięcia AC z transformatora na napięcie stałego DC na wyjściu. Układ składa się z mostka Greca, kondensatorów filtrujących oraz złączy Terminal Block do przykręcenia przewodów. Maksymalne napięcie wejściowe modułu wynosi 18V AC. Maksymalny prąd 8A. Wbudowana dioda LED informująca o pracy modułu.
Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924

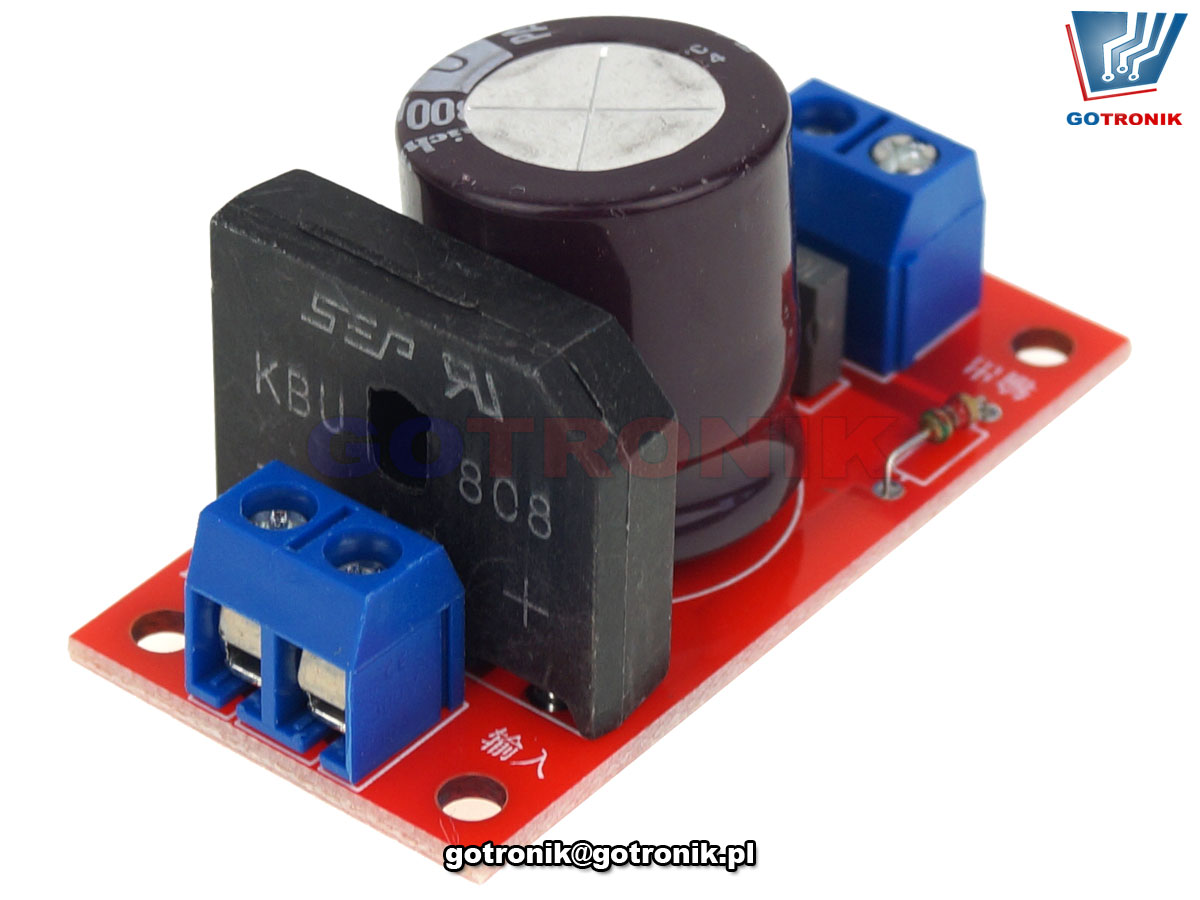

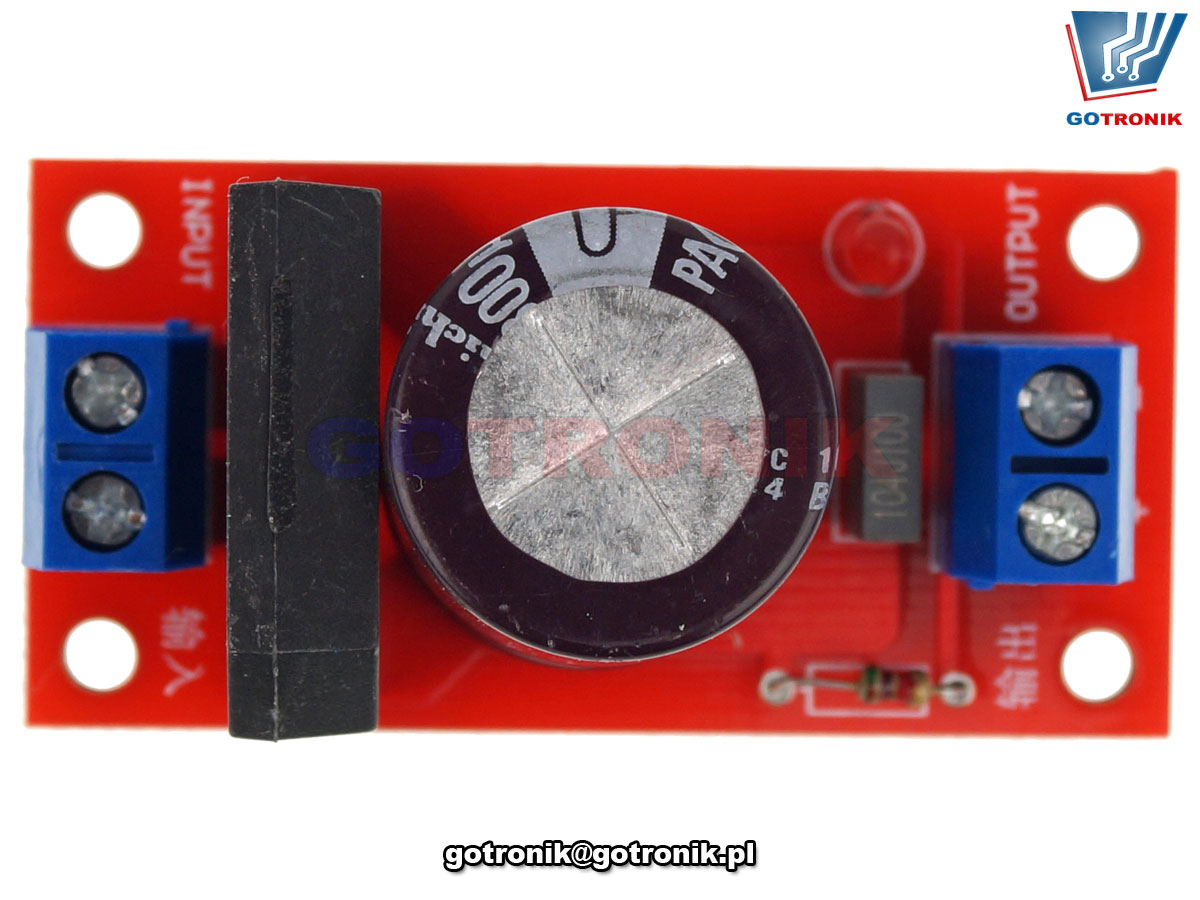

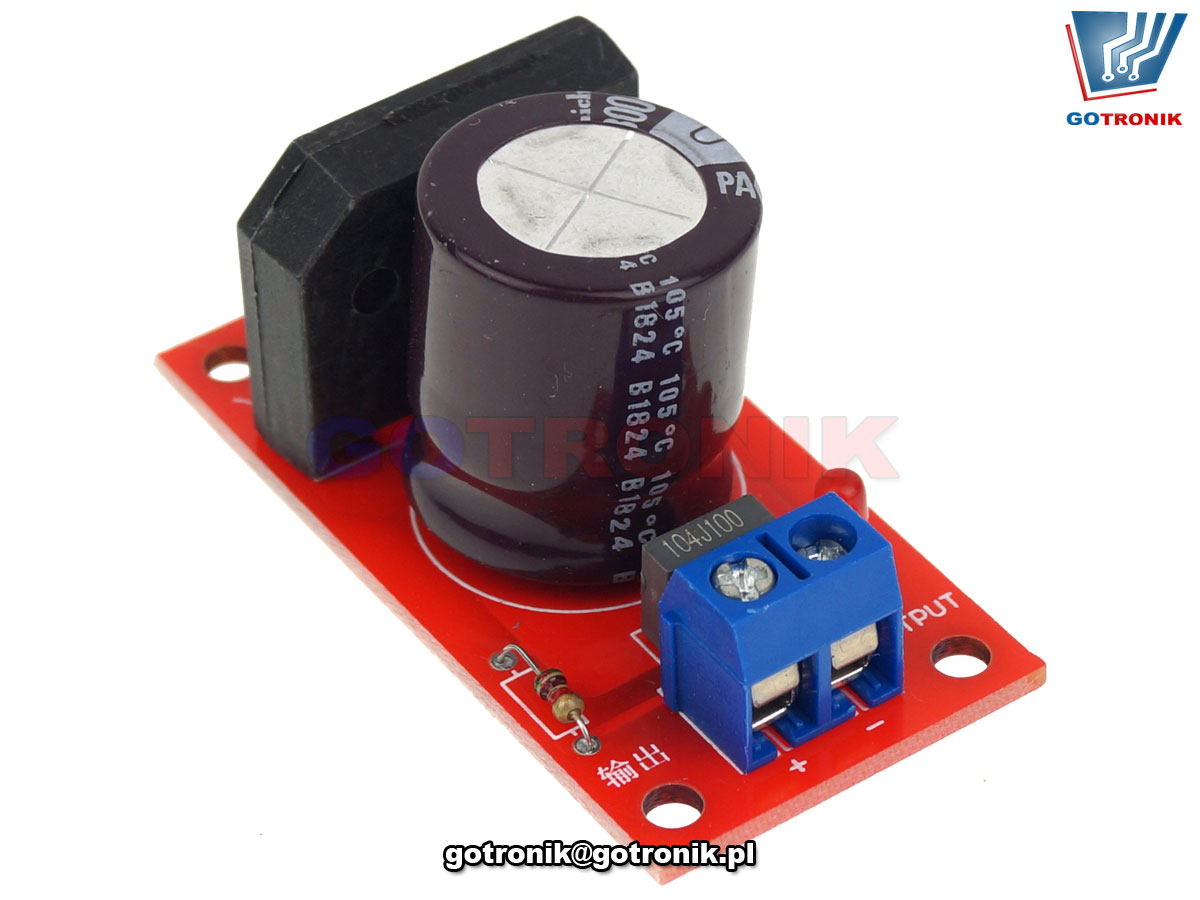

zdjęcia produktu:
Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924Moduł zasilacza niestabilizowanego 8A BTE-924
