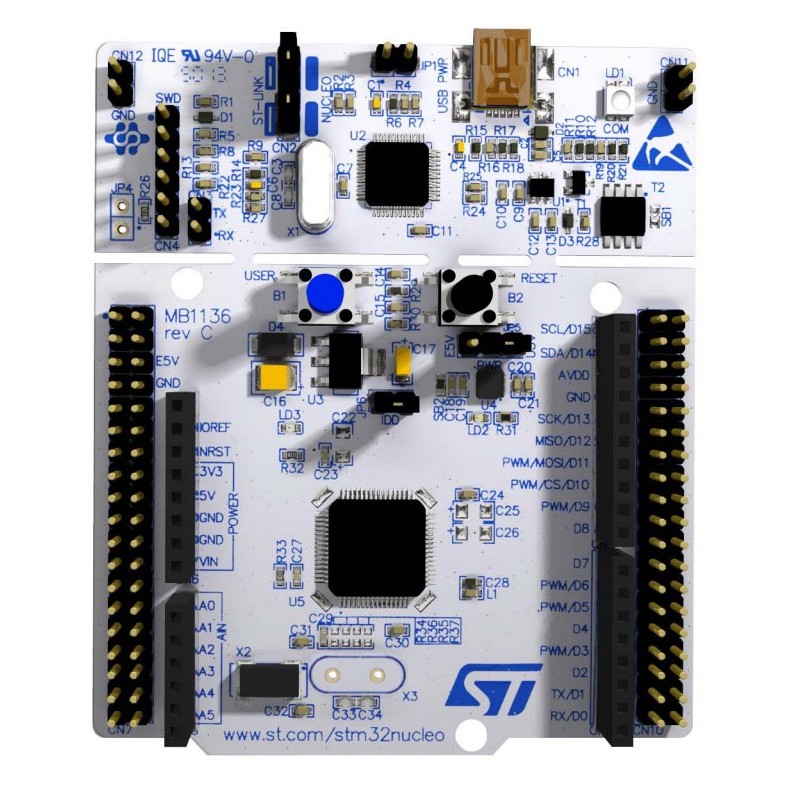

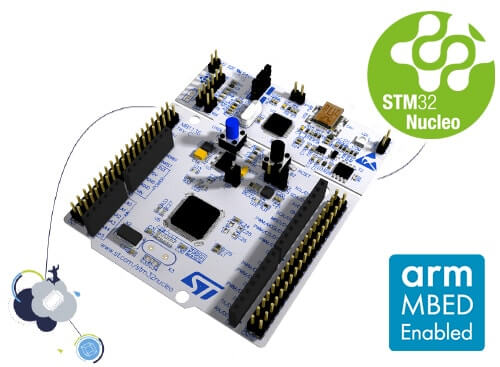

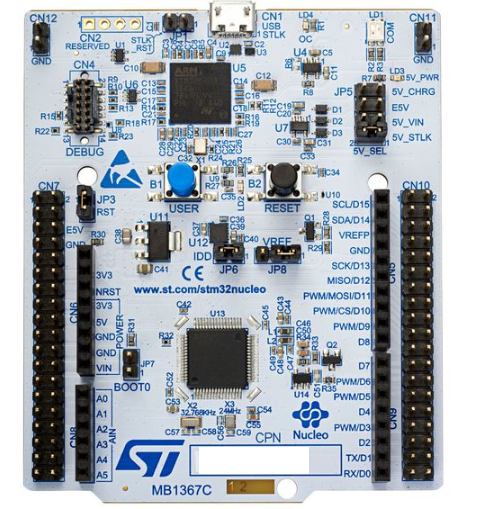

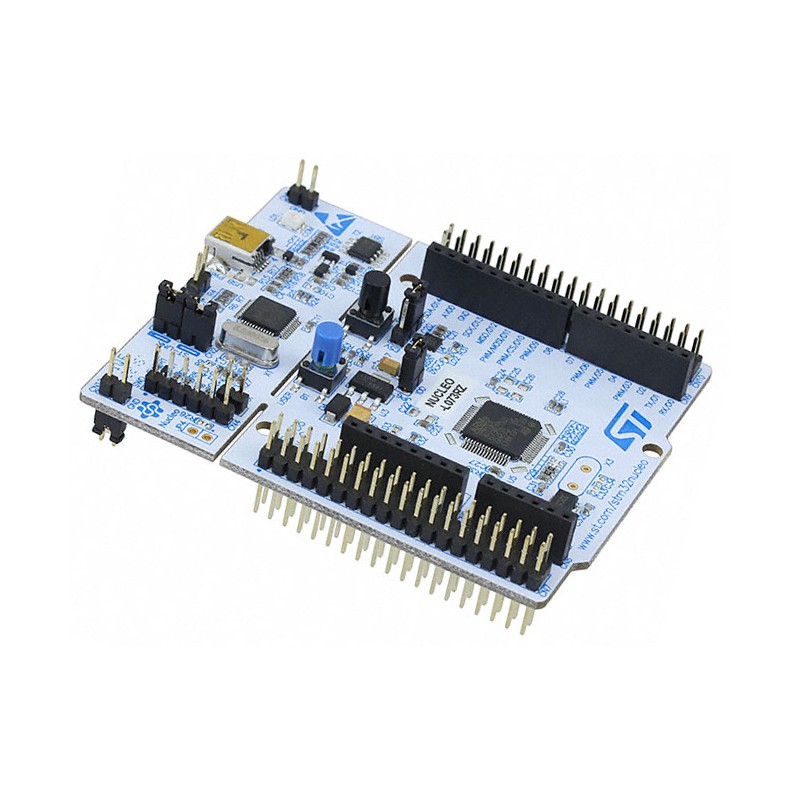

Zestaw startowy NUCLEO-L073RZ z STM32L073RZT6



Zestaw startowy, serii NUCLEO z 32-bitowym mikrokontrolerem rodziny ARM Cortex M0+, STM32L073RZT6. Wbudowana pamięć Flash 192kB, SRAM 20kB, taktowanie 32MHz. Nucleo to prosty moduł pozwalający na tworzenie i realizację projektów w oparciu o wydajny mikrokontroler z 32 bitowym rdzeniem. Rozkład wyprowadzeń modułu jest zgodny i kompatybilny z Arduino UNO V3. Układ współpracuje z popularnymi platformami programistycznymi takimi jak Keil, IAR oraz środowiska z kompilatorami GCC. STM32 Nucleo zapewnia użytkownikowi niedrogą, prostą metodę sprawdzenia oraz tworzenia nowych prototypów. Obsługuje łączność Arduino, a złącza ST Morpho poprawia funkcjonalność wraz z dodatkowymi nakładkami. Nucleo nie wymaga dodatkowych programatorów, ponieważ zawiera moduł debugowania/programowania zgodny z ST-LINK/V2-1.

Dane techniczne:
- nazwa rodziny: NUCLEO-64

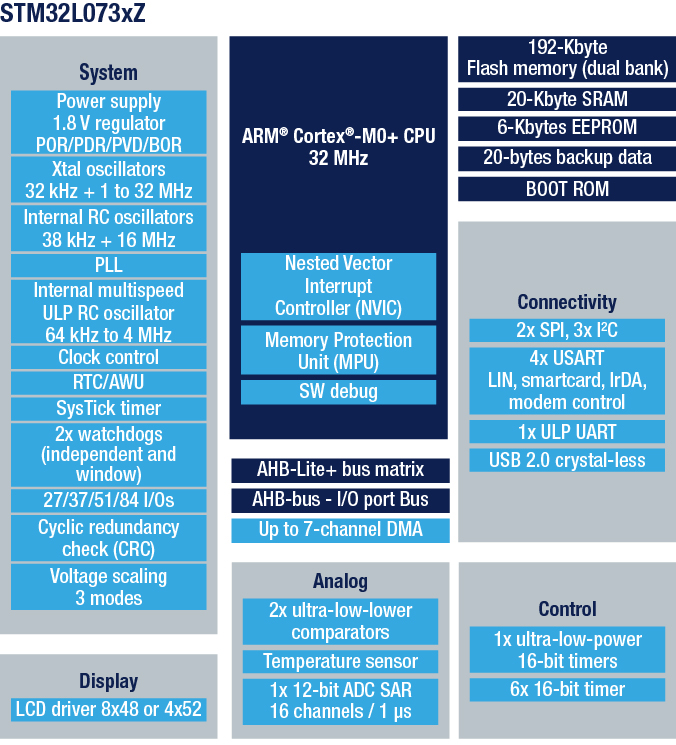

- wbudowany mikrokontroler rodziny ARM z rdzeniem Cortex M0+
- mikrokontroler: STM32L073RZT6
- płytka ewaluacyjna
- częstotliwość taktowania: 32MHz
- pamięć Flash 192kB
- pamięć SRAM 20kB

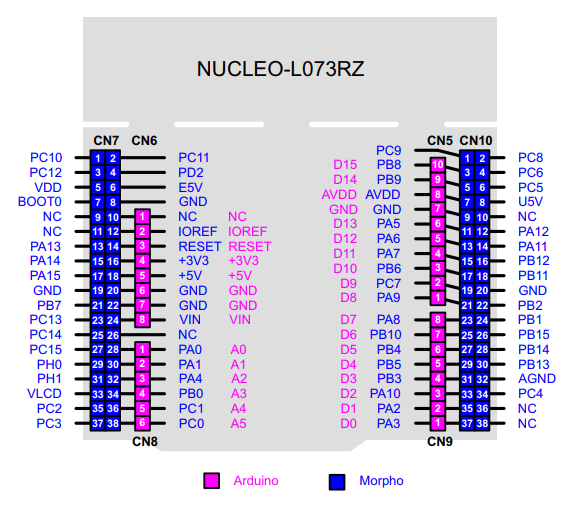

- rozmieszczenie wyprowadzeń zgodne z Arduino UNO V3

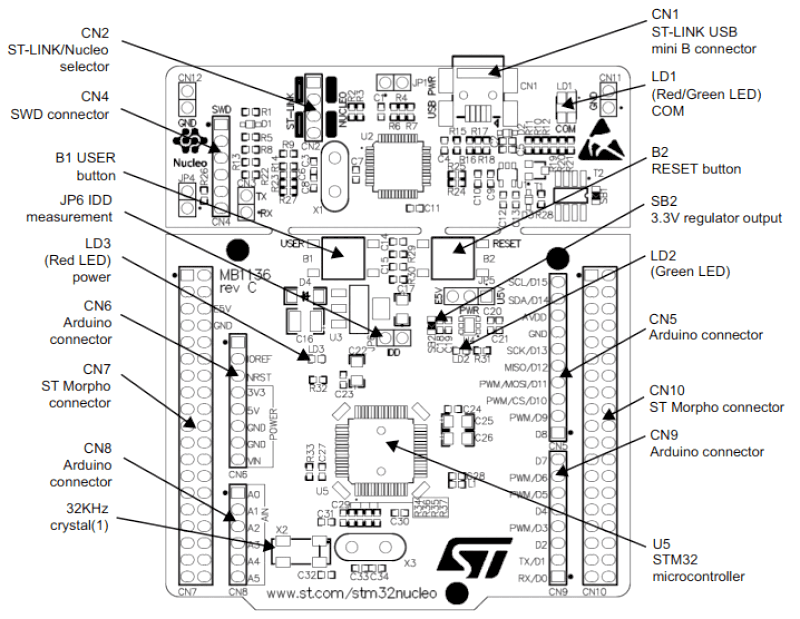

- złącza rozszerzeń STMicroelectronics Morpho
- płytka zgodna z bezpłatnym środowiskiem programistycznym mbed
- wbudowany debuger ST-LINK/v2-1 ze złączem SWD
- możliwość zastosowanie debugera do pracy z innymi płytkami mikrokontrolera STM32
- szeroki zestaw interfejsów: microUSB, I2C x 3, SPI x 2, I2S, USART x 4, UART
- Vdd 1,65 - 3,6V
- napięcie zasilania 3,3V, 5V, 7-12V
- możliwość zasilania z USB oraz z zasilacza zewnętrznego
- przycisk RESET oraz USER
- trzy diody LED: komunikacja USB (LD1), zasilanie (LD3), LED użytkownika (LD2)
- współpracuje z różnymi środowiskami, takimi jak: IAR, Keil, oraz korzystające z kompilatora GCC
- GPIO 51 z możliwością przerwania zewnętrznego
- timery
- 11 timerów:
- 1 x przetwornik A/C 12-bitowy
- 2 x przetwornik  C/A 12-bitowy
- 1 x wzmacniacz operacyjny z wbudowanym PGA
- 2 x komparator niskiej mocy
- RTC
- generator liczb losowych
- pojemnościowe kanały czujnikowe (24)
