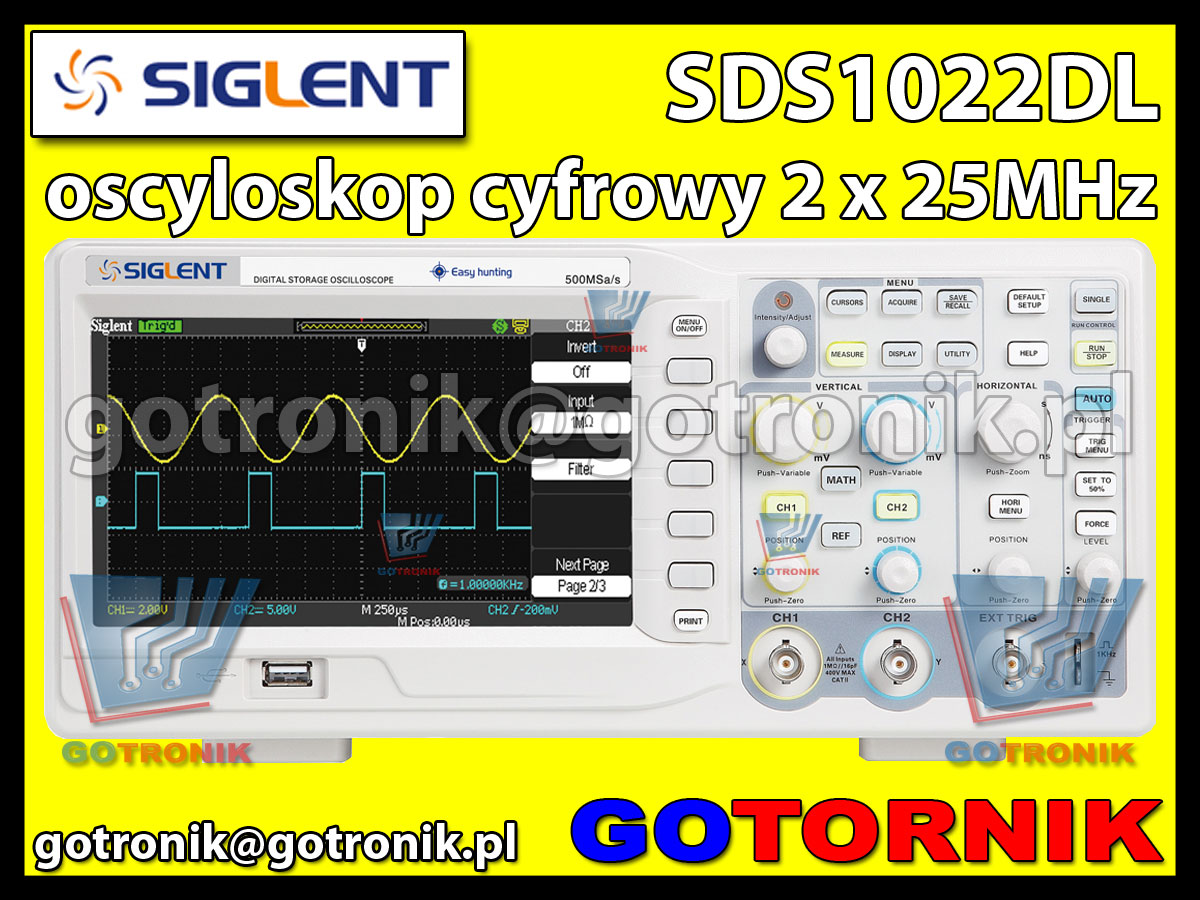

Oscyloskop cyfrowy SDS1022DL + Generator DDS

Pasmo

25MHz

Kanały

2 + 1ext. trig (zewnętrzne wyzwalanie)

Próbkowanie w czasie rzeczywistym

500MSa/s

Próbkowanie ekwiwalentne

50GSa/s

Pamięć

32kpts / kanał

Czas narastania

<14ns

Impedancja wejściowa

1MΩ, 16pF

Podstawa czasu

25ns/div ~ 50s/div

Tryb Roll: 100ms/div ~ 50s/div

Czułość

2mV/div ~ 10V/div (sekwencja 1-2.5-5)

Rozdzielczość pionowa

8 bitów

Wyświetlacz

kolorowy TFT LCD 7”, rozdzielczość 480x234

Podział ekranu

8 x 18 działek (div)

Próbkowanie sygnału

najwyższe próbkowanie wynosi >1000x /s

Sprzężenie wejścia

DC, AC, GND (ground)

Maksymalne napięcie wejściowe

400Vpp

Typy wyzwalania

Edge (zboczem), Pulse (szer.impulsu), Video, Slope (zboczem), Alternative

Tryby wyzwalania

Auto, Normal, Single (pojedynczy)

Źródła wyzwalania

CH1, CH2, Ext, Ext/5, AC Line

Zapis / przywołanie

Dwie grupy przebiegów referencyjnych, 20 grup przebiegów zarejestrowanych, 20 grup ustawień wewnętrznych funkcji zapis / przywołanie; możliwy zapis / przywołanie z pamięci USB

Pomiary automatyczne

Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Cmean, Mean, Vrms, Crms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Freq, Period, Rise time, Fall time, +Width, -Width, +Duty, -Duty, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Tryby pomiaru kursorami

Manualny, automatyczny, śledzenie

Próbkowanie

W czasie rzeczywistym, ekwiwalentne

Uśrednianie

4; 16; 32; 64; 128; 256

Funkcje matematyczne

Suma, różnica, iloczyn, inwersja

FFT

Rodzaj okna: Hanninga, Hamminga, Blackmana, Prostokątne

Ilość próbek: 1024

Tryb X-Y

Błąd przesunięcia w fazie: ± stopnie

Dla próbkowania: 5kSa/s~500MSa/s (w sekwencji 1-2-5)

Tryb wyświetlania

Główny, okno, okno ZOOM, Roll, X-Y

Czas wyświetlania menu

2s, 5s, 10s, 20s, ciągle

Język menu

angielski, chiński tradycyjny, chiński uproszczony, arabski, francuski, niemiecki, rosyjski, hiszpański, portugalski, japoński, koreański, włoski

Zasilanie

100~240VAC; 45Hz~440Hz; 50VA max

Wymiary (szer x głęb x wys)

323 x 135 x 157 [mm]

Masa

2,5kg

Interfejsy komunikacyjne

• USB Host – współpraca z pamięciami przenośnymi USB Flash

• USB Device – zdalne sterowanie funkcjami urządzenia oraz PictBridge (drukowanie)

• RS232 - zdalne sterowanie funkcjami urządzenia oraz PictBridge (drukowanie)

• Komparator Pass/Fail

Wyposażenie

Sondy 1:1~10:1 2szt., oprogramowanie EasyScope3.0 na płycie CD, przewód zasilający, kabel USB, instrukcja obsługi
